利用LT1021制作的10-1000V标准电压源

[复制链接]
发表于 2020-11-26 23:54:14 来自手机 | 显示全部楼层 |阅读模式

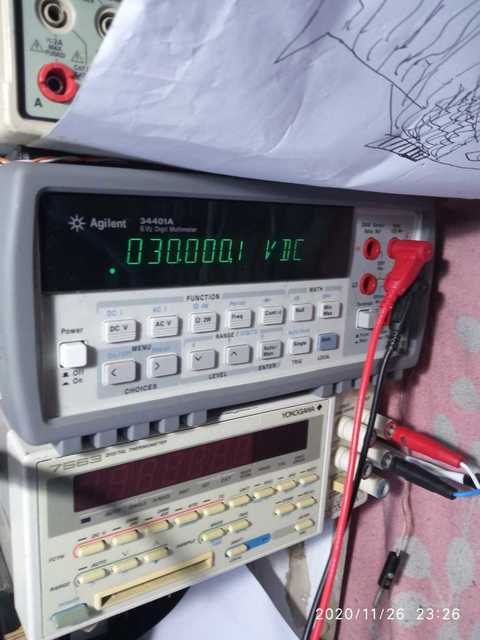

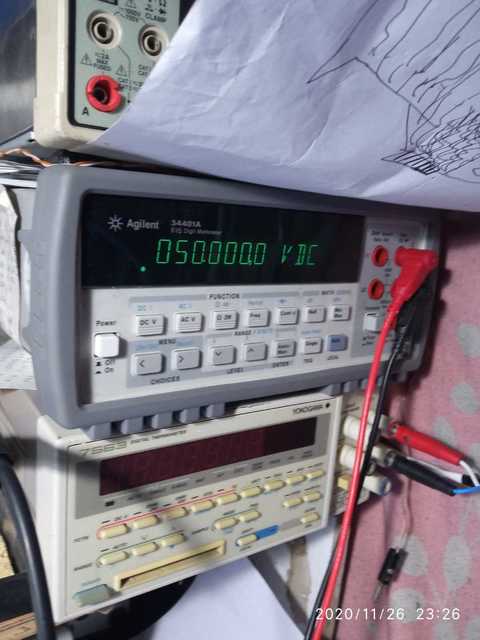

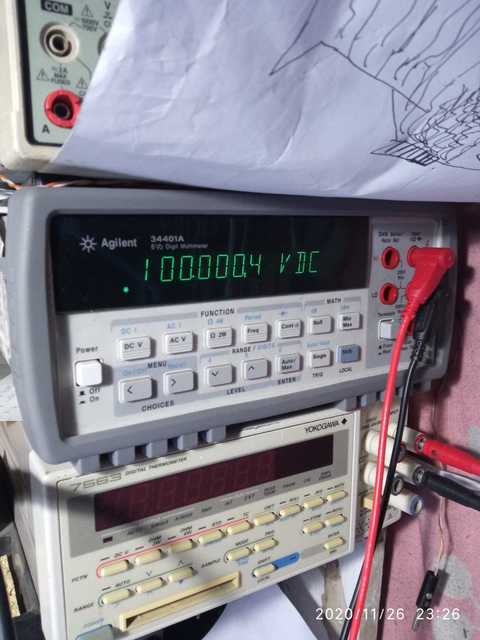

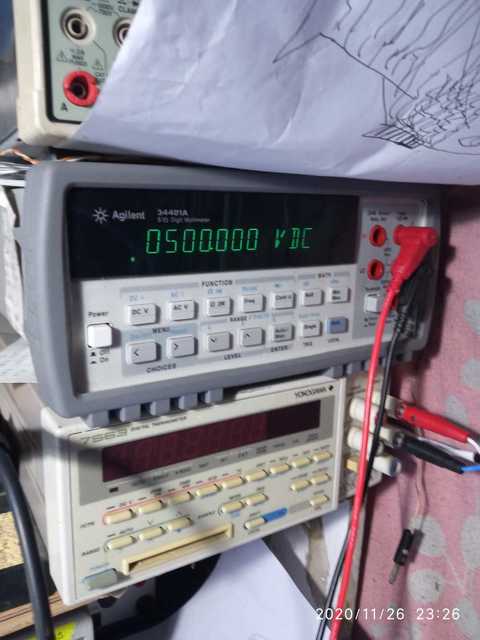

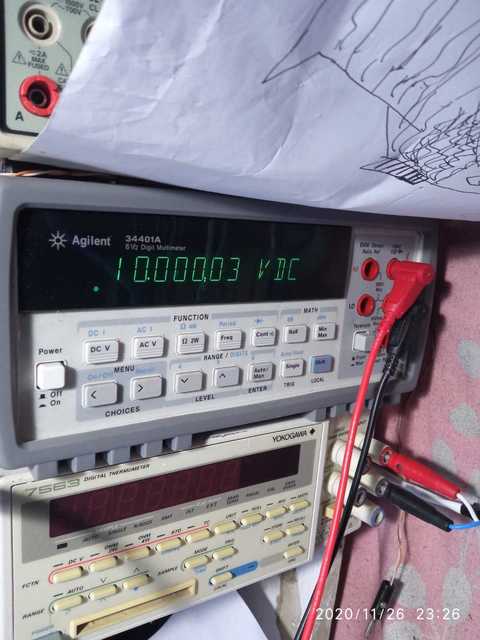

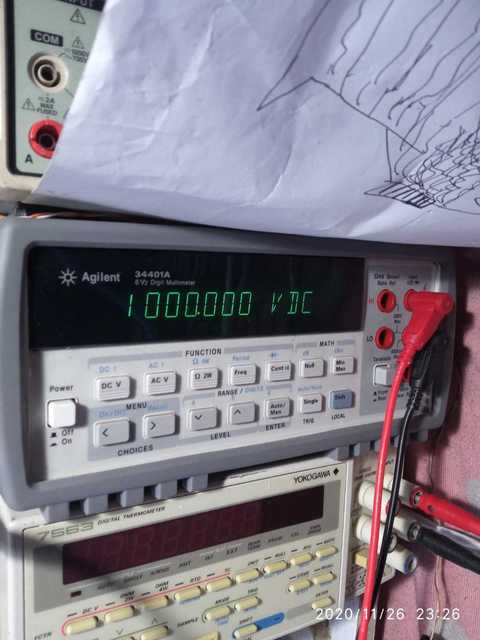

根据论坛里的方案,自己模仿着做了个10-1000V标准电压源,有人称之为基准,我还是叫它电压源吧,短稳很好,短稳能稳定六位半基本不跳,当基准呢,漂的有点多,感觉不够基准标准!(勉强能保证四位半稳定吧)
我主要用来高位表比对,然后校准手持表!所以,完全够用!

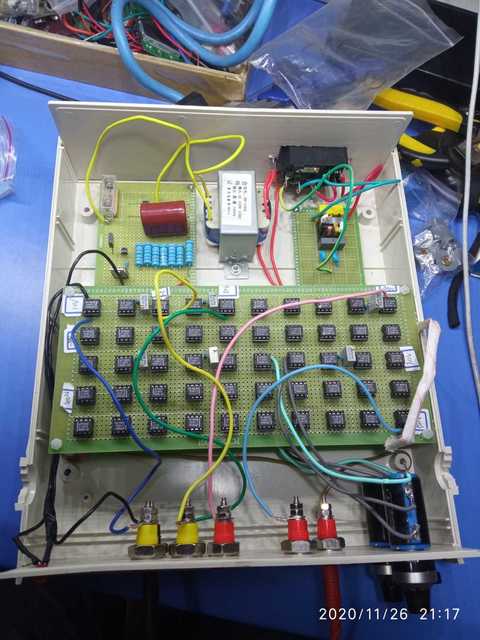

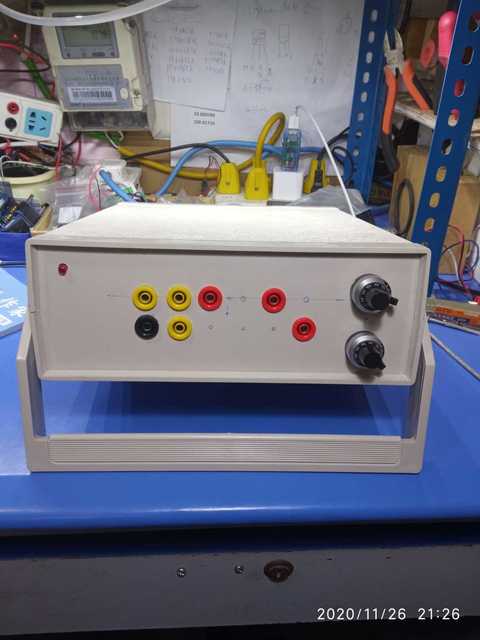

之前,一直是裸板测试!测试了一段时间,感觉这个方案挺好,挺稳定的!于是,决定装壳,制作成成品!

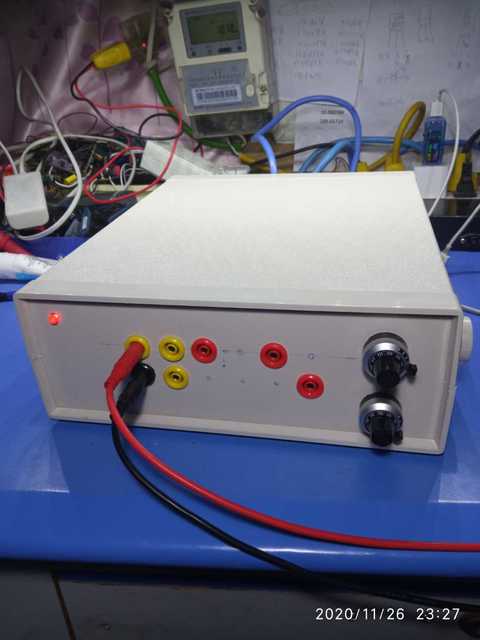

面板上做了几个我常用的电压输出,同时预留了位置,根据需要可以随时添加不同的电压输出,另外,500V 和1000V在面板上加上了电位器微调输出值,100V以下,我感觉还挺稳定,应该不需要经常调整电位器,所以,面板上就不加电位器了!

 楼主| 发表于 2020-11-27 00:04:20 来自手机 | 显示全部楼层
面板上的输出值,暂时有 10V  30V  50V 100V  500V  1000V,这些输出值还可以组合来输出别的值,比如,测试线接到10V和50V上,可以输出40V,,,
发表于 2020-11-27 00:09:42 来自手机 | 显示全部楼层
也算是一个浩大工程了,{:9001:}
发表于 2020-11-27 00:32:38 来自手机 | 显示全部楼层
楼主牛{:9001:}有电路图吗?
发表于 2020-11-27 05:50:11 | 显示全部楼层
看到还有五个预留输出孔
发表于 2020-11-27 06:02:13 来自手机 | 显示全部楼层
很有耐心,动手能力强
 楼主| 发表于 2020-11-27 06:50:30 来自手机 | 显示全部楼层
407967395hdd 发表于 2020-11-27 00:32
楼主牛{:9001:}有电路图吗?

我参考的38度论坛的方法,38上有电路图。
发表于 2020-11-27 07:41:36 | 显示全部楼层
效果挺不错,盒子选的漂亮,很整洁。
发表于 2020-11-27 10:57:48 来自手机 | 显示全部楼层
真牛逼。
发表于 2020-11-27 10:59:20 | 显示全部楼层
装壳速度好快啊,高压校准方便了。
