LED数码管替换VFD屏了

[复制链接]
发表在  2023-2-24 11:54:45  | 显示全部楼层 | 阅读模式
万用表
主题类别: 改装_制作
仪表品牌: 其它品牌
仪表型号: 7081
体积分类: 台式
显示字数: 八位半
是否拆机: 没有拆机

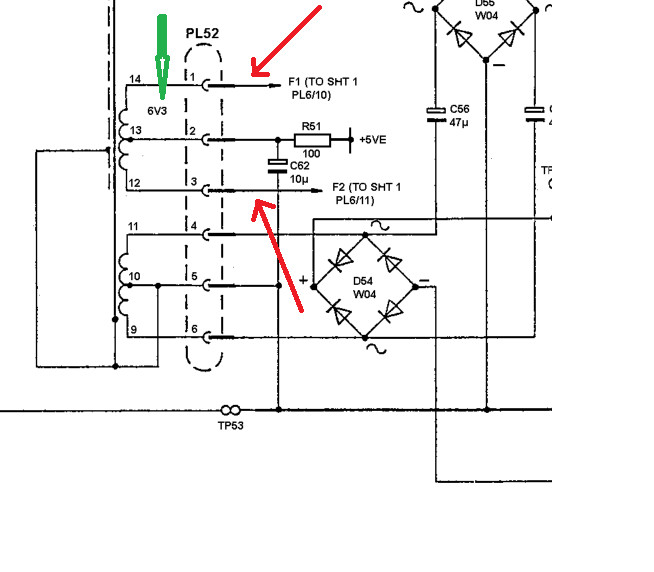

LED数码管替换VFD屏已连续开机10多天了,无论夜间还是阳光直照表现都非常好,而且纯正的蓝色也比原屏漂亮。耗电也非常小,每个数码管耗电不到3mA,一段也就零点几mA。测试了一下全部点亮,交流变压器功耗比关闭增加0.5W,数码管直流电流不到50mA(电压5.8V),因是扫描驱动,所以还含有交流电流30多mA,有效值电近60mA,加上电压变换效率也与变压器消耗的0.5W吻合。这次一块增加了两个开关降压,一个11.5V供恒温槽加热,一个5.8V供数码管。

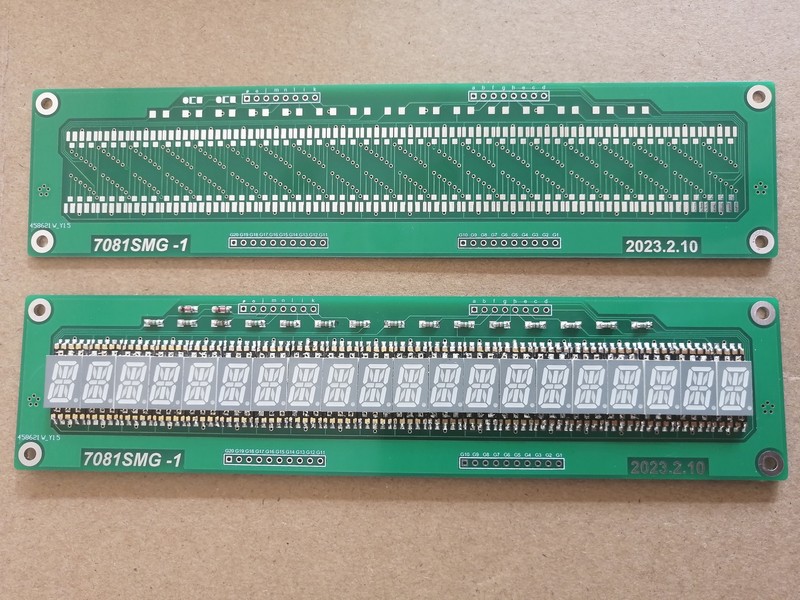

数码管屏

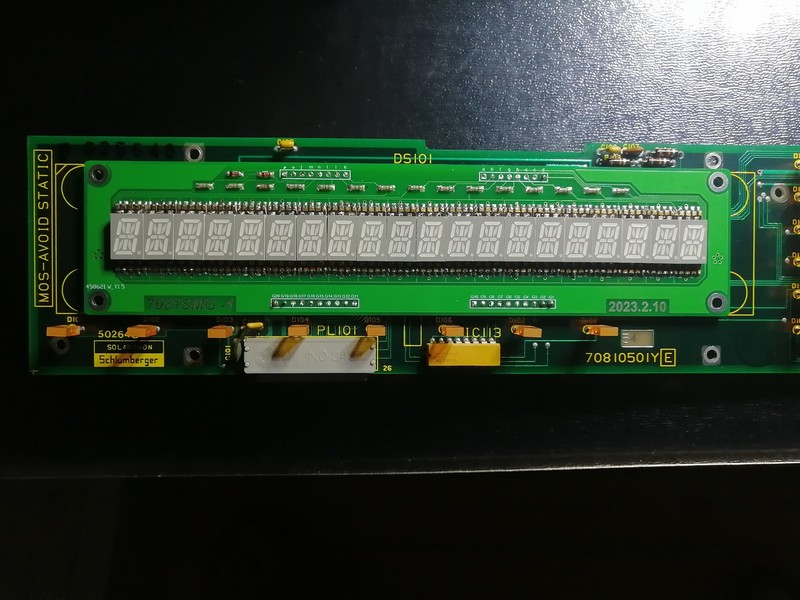

装到PCB上

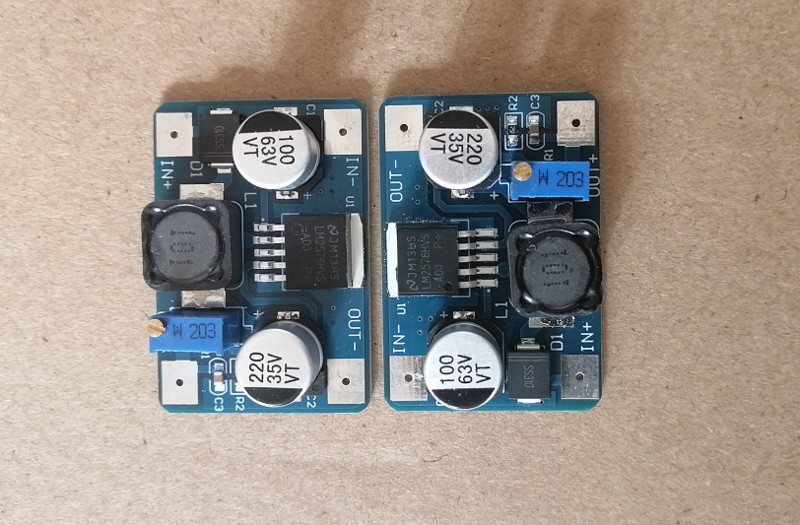

开关降压模块

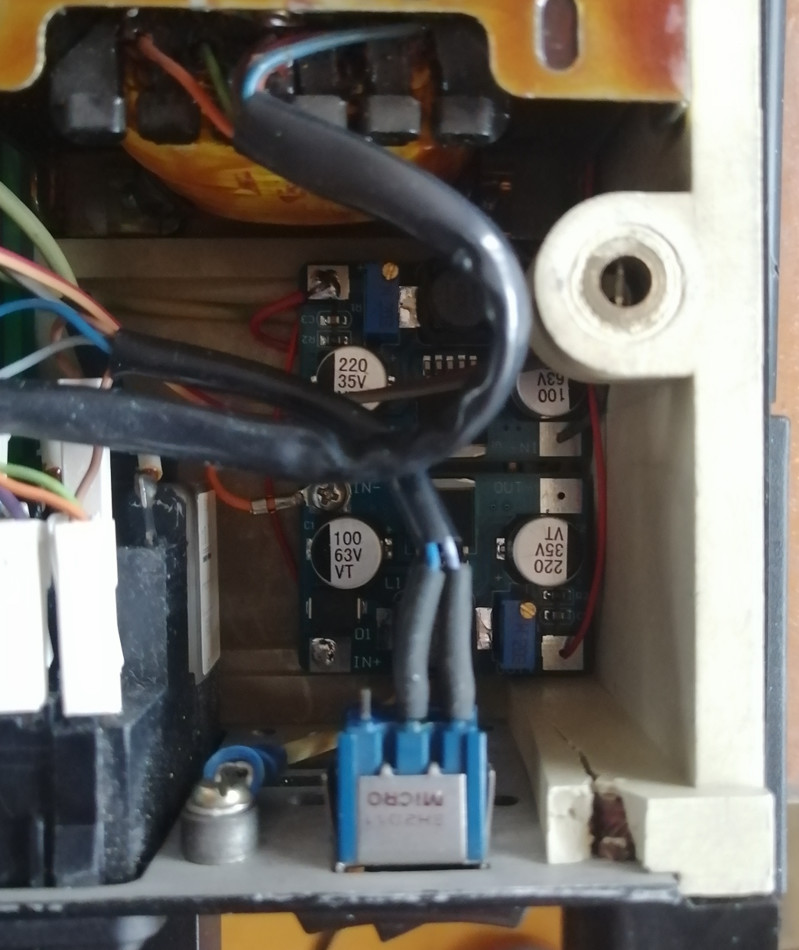

降压模块安装位置

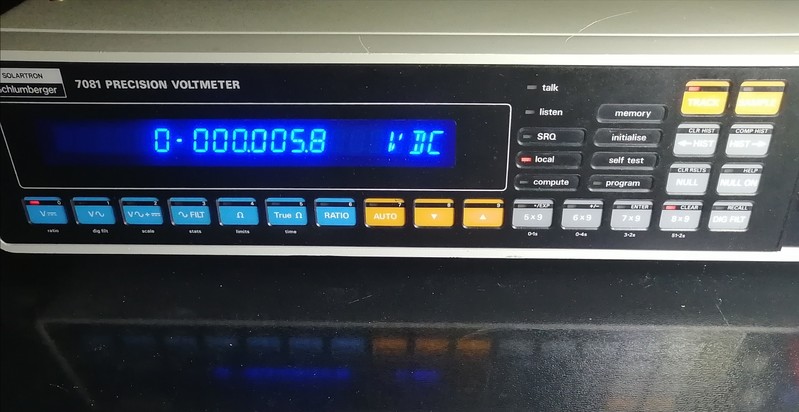

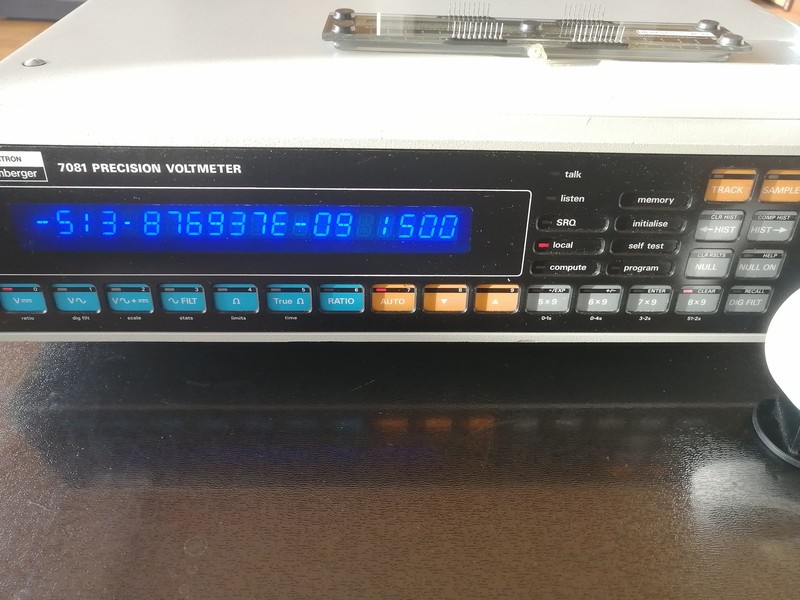

开机一次点亮

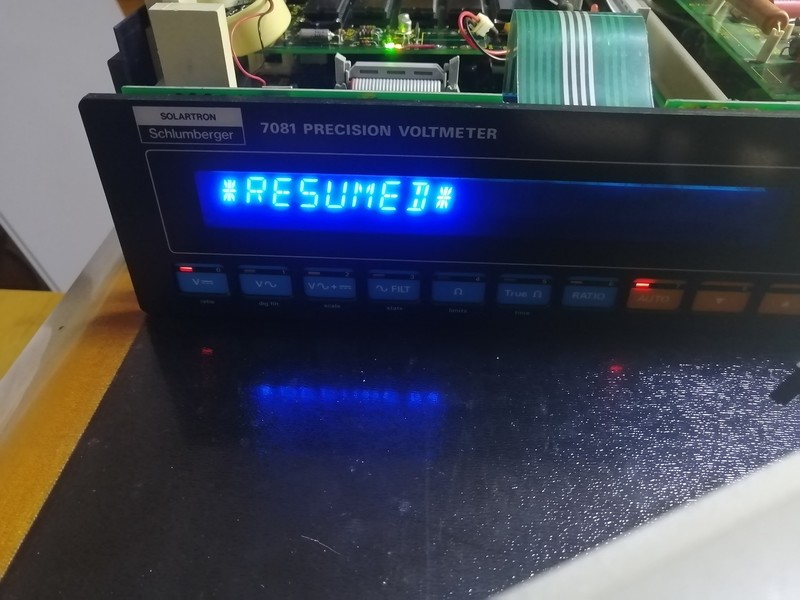

测试中
OP6 .jpg OP7.jpg

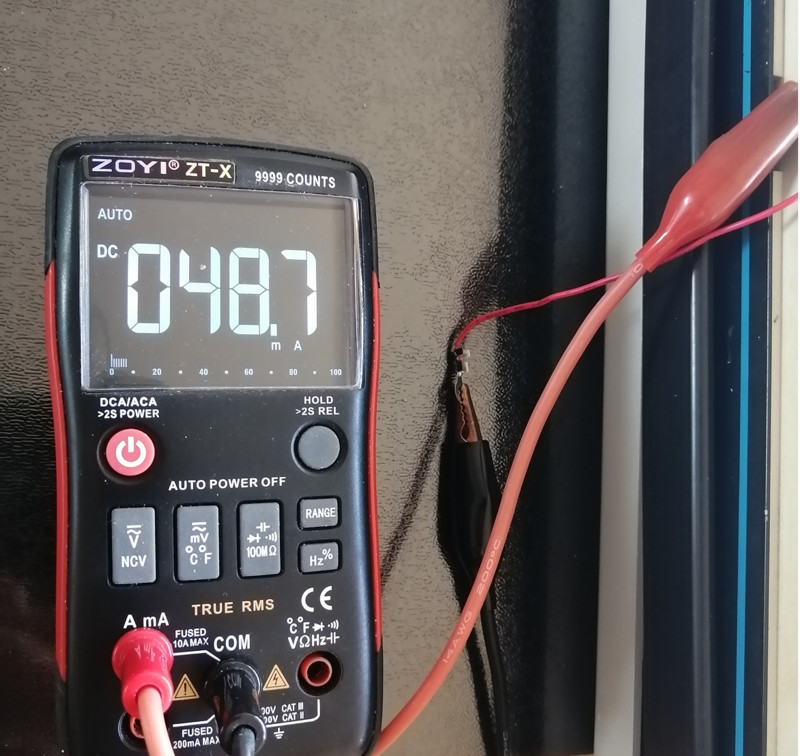

全部点亮直流电流值,严格讲还有一只没亮,在数字中的间隔。交流电流值没拍照。测量5位半6位半7位半...电流也规律递增2~3mA。

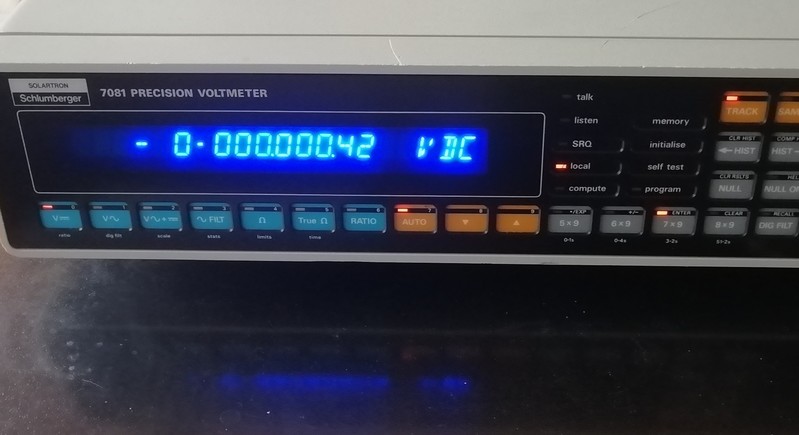

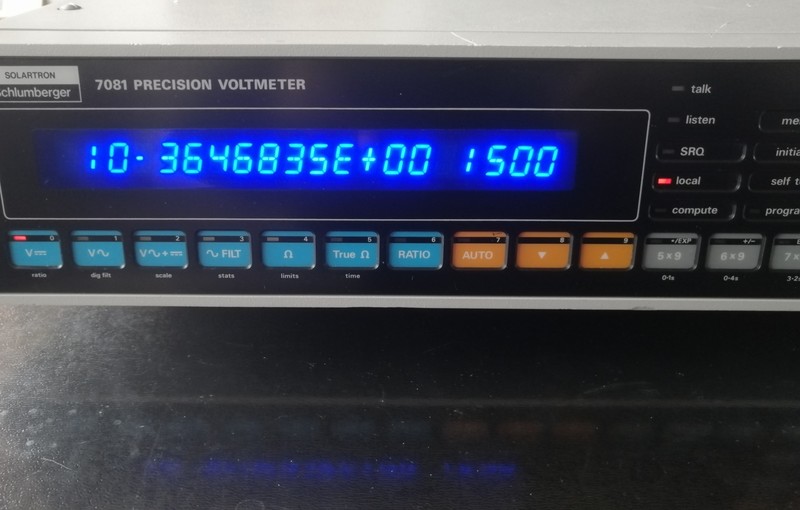

阳光直照下
P1.jpg P2.jpg

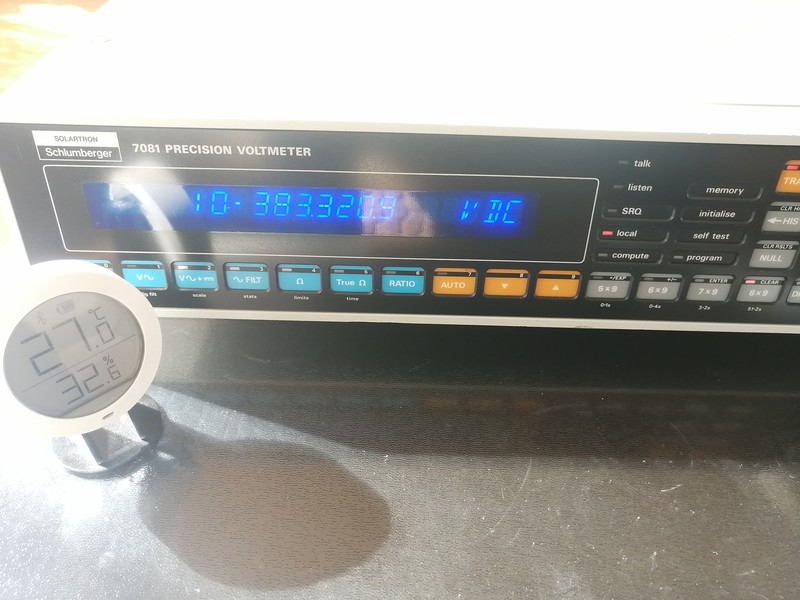

10W的LED灯近照下
已有1人评分仪表币 理由
散淡021 + 20 赞一个!

查看全部评分 总评分:仪表币 +20

发表于 2023-2-24 11:59:45  | 显示全部楼层
蓝光费眼,可以试试橙黄色的,如果有的话
发表于 2023-2-24 12:48:15  来自手机  | 显示全部楼层
环境光线好的话,这颜色好看,否则可能会感觉刺眼
发表于 2023-2-24 12:55:35  | 显示全部楼层
szb314 发表于 2023-2-24 11:59
蓝光费眼,可以试试橙黄色的,如果有的话

红黄蓝绿白色都有,原机就是浅蓝色。蓝光艳丽,锐度高,如电视、显示器调高锐度时都是蓝光增加。
发表于 2023-2-24 13:11:57  | 显示全部楼层
整的真好看!前辈手上功夫了得,要不说还是得老师傅呀~!
发表于 2023-2-24 13:33:20  | 显示全部楼层
期待RGB显示
发表于 2023-2-24 14:05:30  | 显示全部楼层
两个字:漂亮,三个字:真漂亮
发表于 2023-2-24 14:27:09  | 显示全部楼层
谢谢分享



发表于 2023-2-24 14:48:23  来自手机  | 显示全部楼层
高清蓝光机{:9001:}
发表于 2023-2-24 14:49:59  | 显示全部楼层
mvwz24029819 发表于 2023-2-24 12:48
环境光线好的话,这颜色好看,否则可能会感觉刺眼

晚间也没感觉刺眼,照片拍照偏色,发白,实际是蓝色,比VFD的蓝色还深。
