DT830-VAR-1819基准源手机盒子便携版

kyhwhb 楼主     数字大神 2020-4-18 12:50:19
wgsd 发表于 2020-4-18 12:40
12.6V给主电源供电比16.8V好多了,可显著降低7809和317的温度,电压足够了,而且4.2V可并连给1A电流供电, ...

当前这个2×4.2V串联8.4V使用给110V升压使用着,中心抽头空置。
2020-4-18 12:50:19 回复
kyhwhb 楼主     数字大神 2020-4-18 12:55:20
wgsd 发表于 2020-4-18 12:24
改的很好了,我还一次没拆过这种变压器,感觉绕线和计数挺难的。

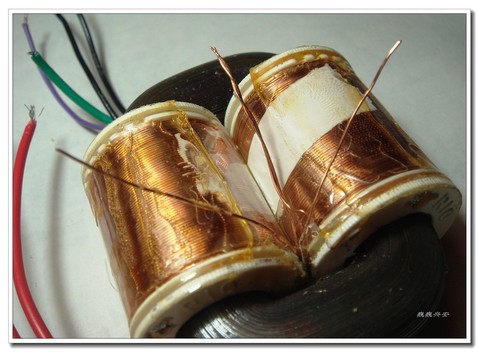

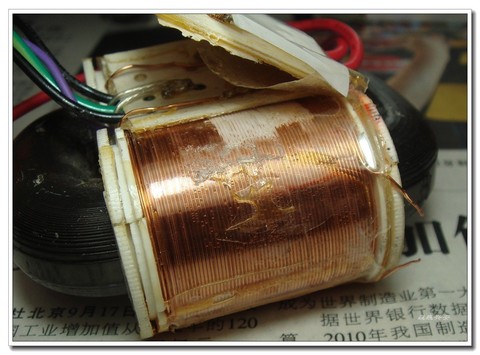

也是第一次拆,这种0型铁心及对称的双绕组结构绕线将非常难!
2020-4-18 12:55:20 回复
wgsd 数字大神 2020-4-18 13:05:14
巍巍兴安 发表于 2020-4-18 12:50
当前这个2×4.2V串联8.4V使用给110V升压使用着,中心抽头空置。

8.4V升压?接在那上啊?
2020-4-18 13:05:14 回复
kyhwhb 楼主     数字大神 2020-4-18 13:06:37
wgsd 发表于 2020-4-18 13:05
8.4V升压?接在那上啊?

接到另一个3W的变压器了
2020-4-18 13:06:37 回复
wgsd 数字大神 2020-4-18 13:09:09
巍巍兴安 发表于 2020-4-18 13:06
接到另一个3W的变压器了

奥,原来这样的 。
2020-4-18 13:09:09 回复
kyhwhb 楼主     数字大神 2020-4-18 13:10:33
这个3W变压器是2×6V的,次级串联反方向使用的。
2020-4-18 13:10:33 回复
月台故事 数字大师 2020-4-18 14:10:01
很好吃
2020-4-18 14:10:01 回复
月台故事 数字大师 2020-4-19 07:47:19
太帅了
2020-4-19 07:47:19 回复
kyhwhb 楼主     数字大神 2020-4-19 16:41:20
wgsd 发表于 2020-4-18 11:28
是的,如果变压器能够绕上线,0.7mm~1mm的线,出一组5V,R10功率也够了,其它用电很少。变压器真能解决, ...

发现变压器没有空闲,不能绕线了!

2020-4-19 16:41:20 回复
wgh1027 数字大神 2020-4-20 07:30:53
谢谢分享
2020-4-20 07:30:53 回复
wgsd 数字大神 2020-4-20 08:12:32
巍巍兴安 发表于 2020-4-19 16:41
发现变压器没有空闲,不能绕线了!

用开关切换,并连时只为电流供电,串连时只为升压供电。
2020-4-20 08:12:32 回复
kyhwhb 楼主     数字大神 2020-4-20 09:18:43
wgsd 发表于 2020-4-20 08:12
用开关切换,并连时只为电流供电,串连时只为升压供电。

好方法!

如果不改动,当前情况下能对付使用吗?见下图实测情况:

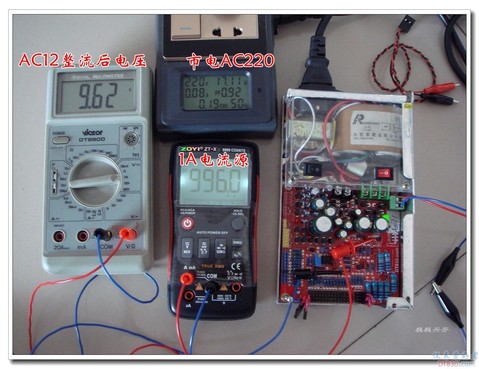

220V市电,AC12V整流后带载(1A)直流电压9.62V。电流源1安档显示996.0mA

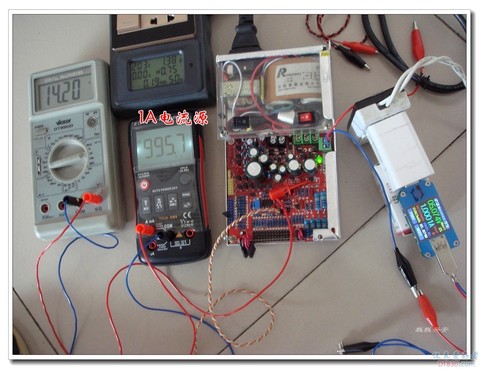

采用外部供电---手机充电器供电,电流源1安档显示995.7mA

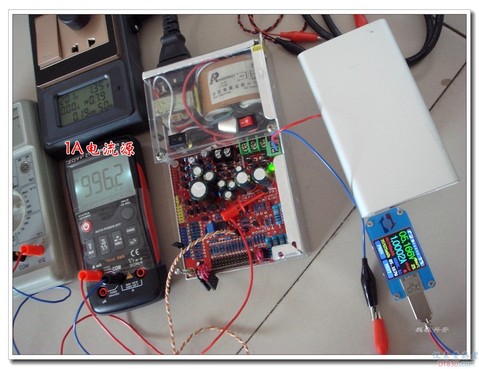

采用外部供电---手机充电宝供电,电流源1安档显示996.2mA



2020-4-20 09:18:43 回复
kyhwhb 楼主     数字大神 2020-4-20 09:31:20
电流源1安档,Fluke8845A标定值为1.001236A。从以下两图看U表显示应该是准确的,ZT-X显示的低了点吧。


2020-4-20 09:31:20 回复
wgsd 数字大神 2020-4-20 10:45:42
应该可以,如果测量电流档的2.5V与1V切换插针处的2.5V电压,在接1A负载时和不接负载时的电压一样,就说明电压9.62V没有造成电流基准的基准电压变化,就没有影响,9V的稳压输出可能要下降(如果没有下降,有没有任何问题),造成电流档的2.5V稳压管431的工作电流减小,正常会有微小的影响,也可能4位半的表发现不了,也就可以说没有影响。
如果此时又同时测量2.5V~20V的电压,可能因为LM317的供电电压不足,带来中压部分的电压误差,如果317的输出连20V都不到,那中压已不能工作。
2020-4-20 10:45:42 回复
kyhwhb 楼主     数字大神 2020-4-20 11:03:32
wgsd 发表于 2020-4-20 10:45
应该可以,如果测量电流档的2.5V与1V切换插针处的2.5V电压,在接1A负载时和不接负载时的电压一样,就说明电 ...

电流档采用外部供电是否可行,如手机充器或电宝很常见也方便,届时基准主板可装个USB母座。
如此,主变压器选5W左右也可以吧,体积和重量都减小很多了
2020-4-20 11:03:32 回复
wgsd 数字大神 2020-4-20 14:09:49
巍巍兴安 发表于 2020-4-20 11:03
电流档采用外部供电是否可行,如手机充器或电宝很常见也方便,届时基准主板可装个USB母座。
如此,主变压 ...

是的,可以。
2020-4-20 14:09:49 回复
kyhwhb 楼主     数字大神 2020-4-20 20:04:55
wgsd 发表于 2020-4-20 10:45
应该可以,如果测量电流档的2.5V与1V切换插针处的2.5V电压,在接1A负载时和不接负载时的电压一样,就说明电 ...

发现一个奇怪的现象,4针电流端跳线不接时,2.5V插针处电压实测是2.498V----但是4针电流端跳线接不同档位时其电压是变化的。。。

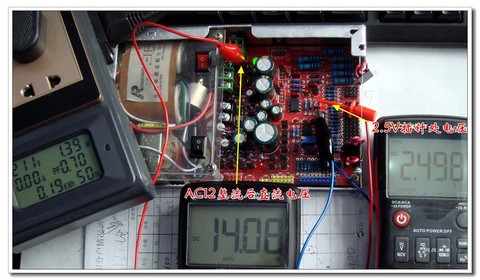

4针电流端跳线不接时,2.5V插针处电压实测是2.498V

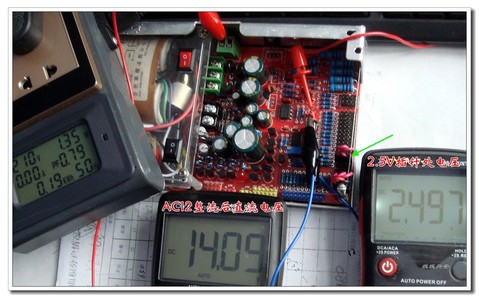

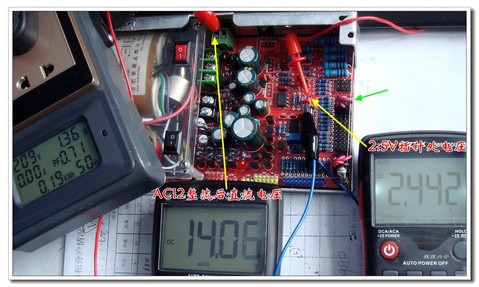

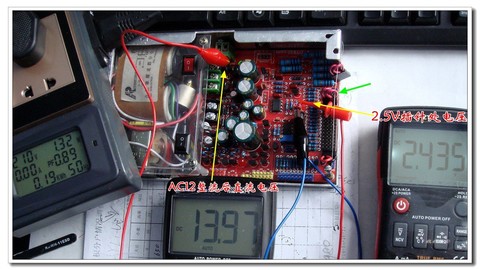

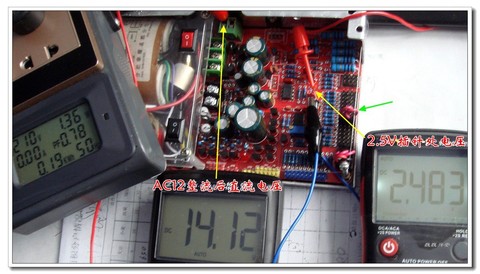

但是4针电流端跳线接不同档位时电压是变化的---详见以下四图:

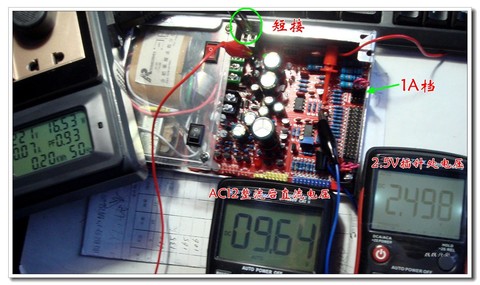

最后加上负载,2.5V插针处电压又回归到2.498V了!


2020-4-20 20:04:55 回复
