DT830-VAR-1819基准源手机盒子便携版

发表于：2020-4-17 16:09:41 5985
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: 其它品牌
型号或关键字: DT830-VAR-1819电压电流基准源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
        DT830-VAR-1819电压电流基准源裸板使用总担心意外损坏，尝试装到手机盒子里试试：

一.外观效果

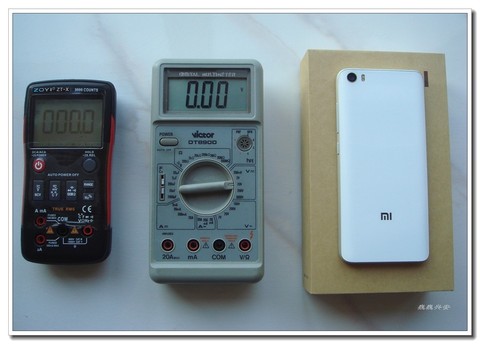

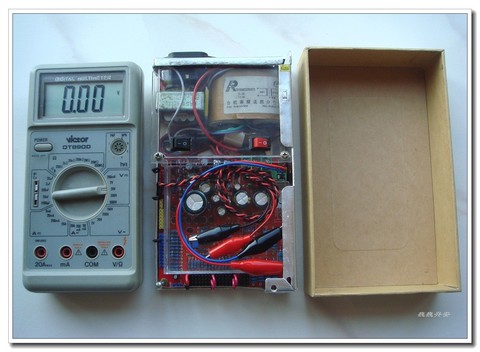

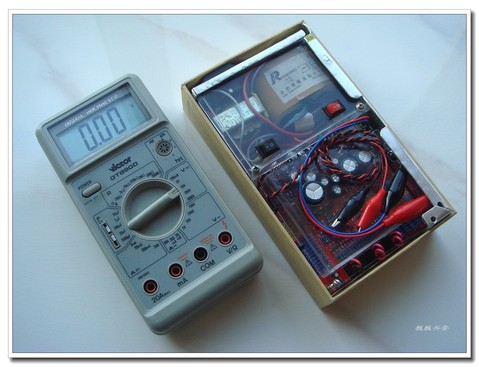

          手机盒子与万用表对比


     更早的手机盒子


两个手机盒子体积是一样的


比较喜欢这款

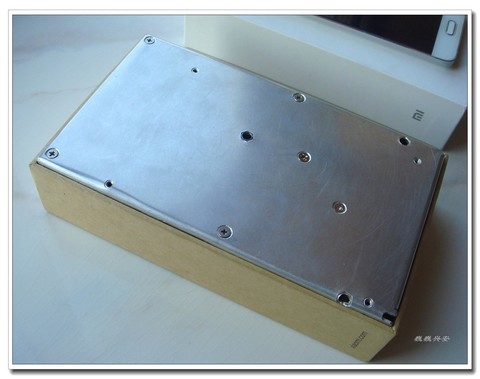

底面图


整合的DT830-VAR-1819电压电流基准源取出来了

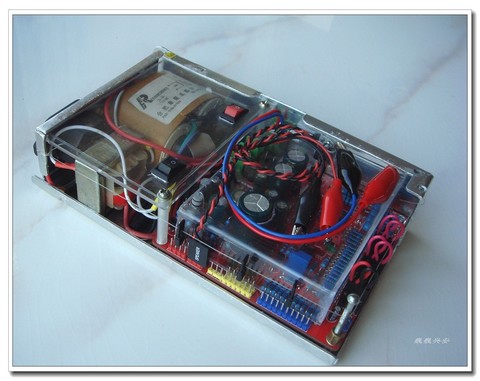

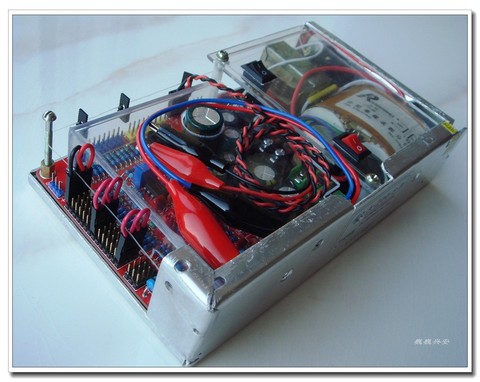

这个角度装回手机盒子看看


电路部分基本都用透明塑料板防护了

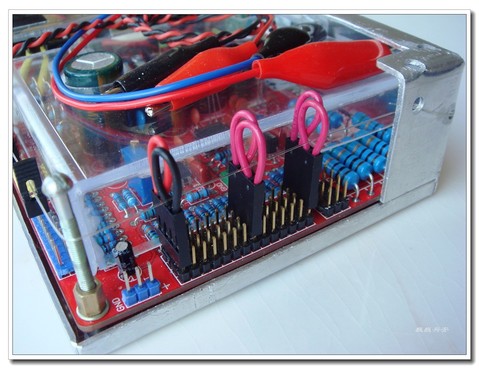

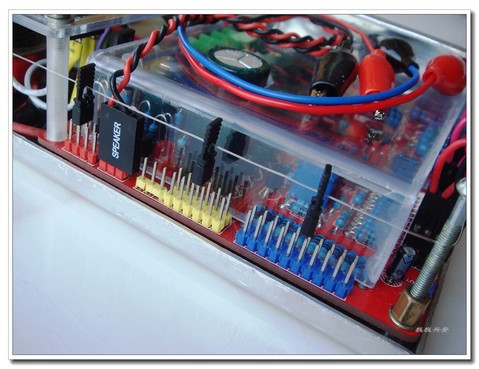

穿针引线----避免插头小件脱落遗失


电流档的插头亦然

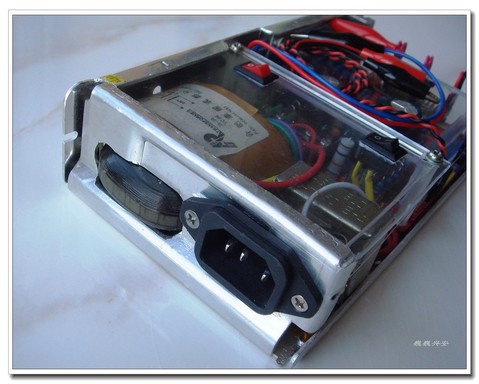

AC220V电源插座

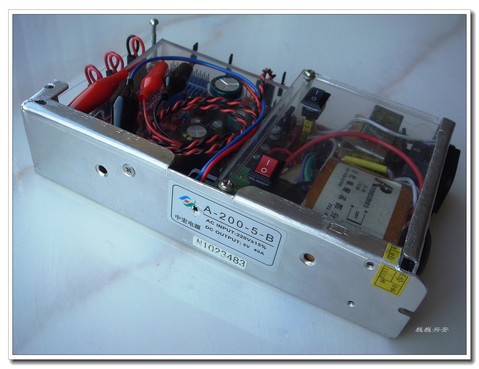

一体铝质外壳是取用5V40A的LED电源改制的


上面放置了电压和电流输出线

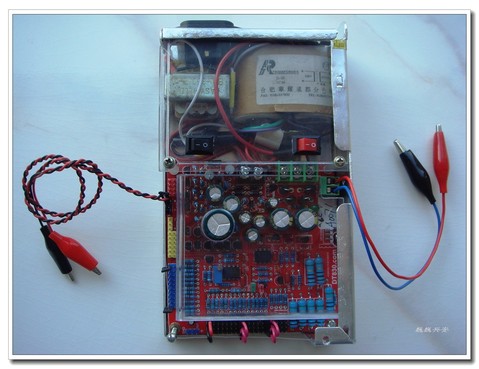

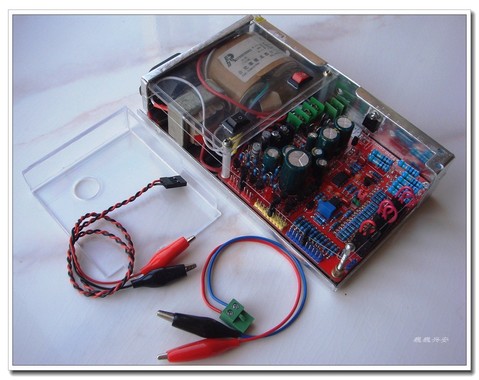

展开的状态


取下电压、电流输出线和主板透明塑料板防护罩

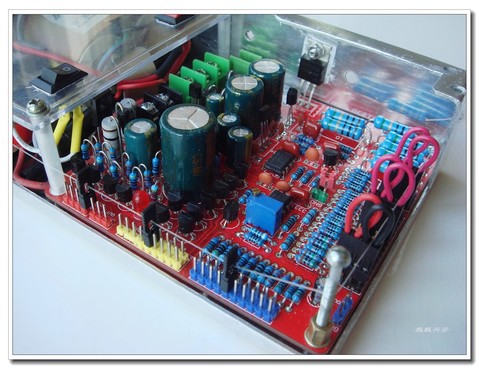

DT830-VAR-1819电压电流基准源主板

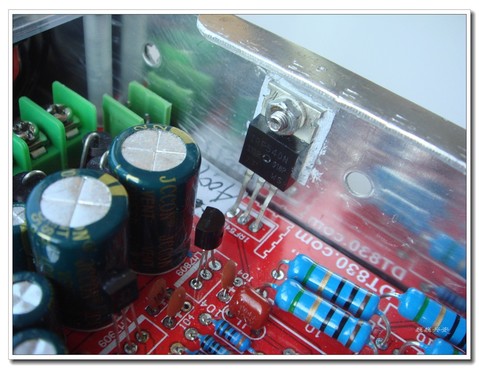

功率MOS管绝缘及涂硅脂固定

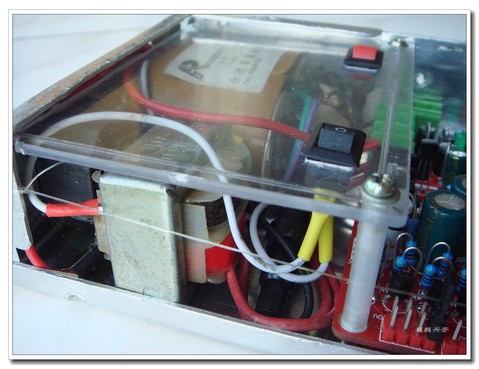

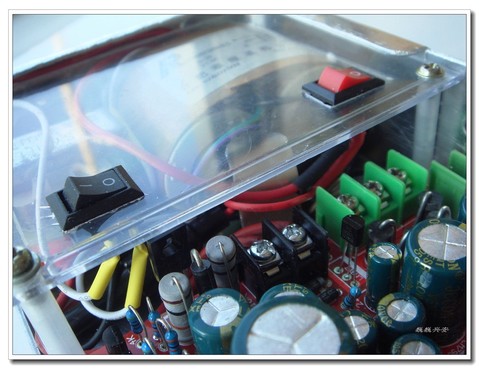

红色的总电源开关，黑色的是高压电路开关


两只工频变压器

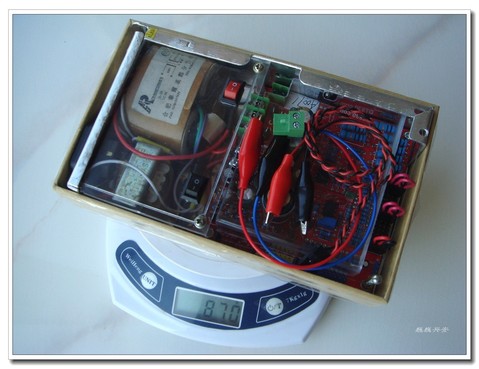

整机重量870g


收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +100 收起 理由
43545 + 10 + 100 赞一个!

查看全部评分总评分 : 金钱 +10 仪表币 +100

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（40）

kyhwhb 楼主     数字大神 2020-4-17 16:10:21
本帖最后由 巍巍兴安 于 2020-4-17 16:40 编辑

二.简单测试

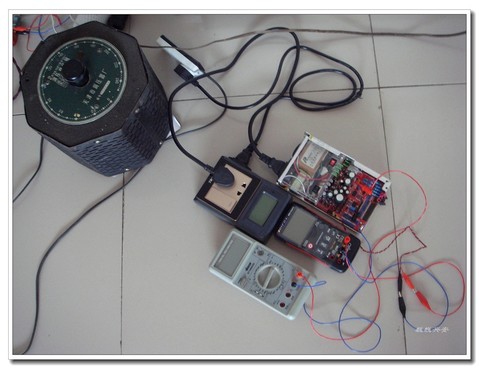

市电比较高，平时235V，夜间高时242V。所以加个调压器测试

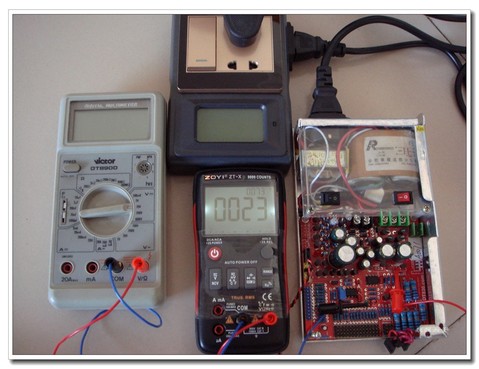

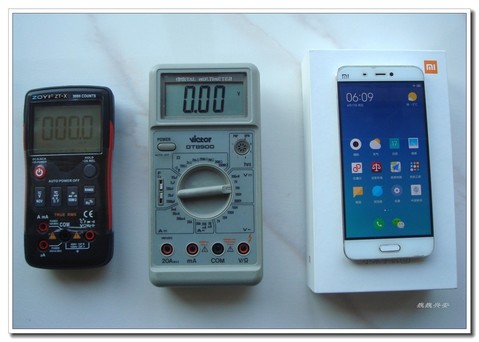

室温23°C，数字表890D监测整流后电压，ZT-X检测输出的基准电压及电流等


1.低压档简测：

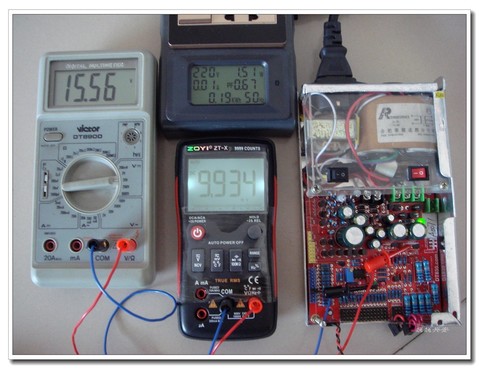

220V市电，整流后电压15.56V。低压10毫伏档显示9.934mV

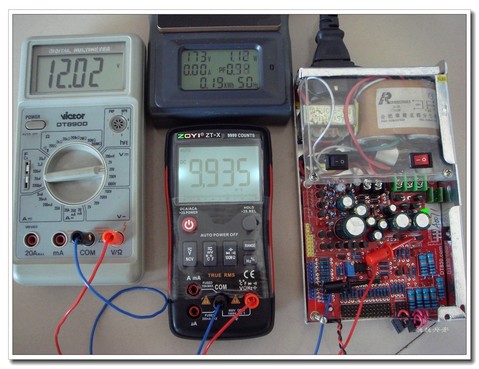

173V市电，整流后电压12.02V。低压10毫伏档显示9.935mV


2.中压档简测

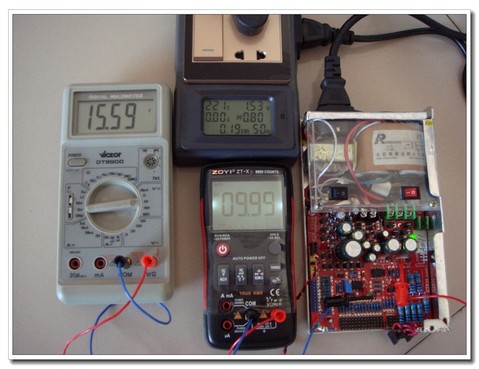

221V市电，整流后电压15.59V。中压10伏档显示9.99V

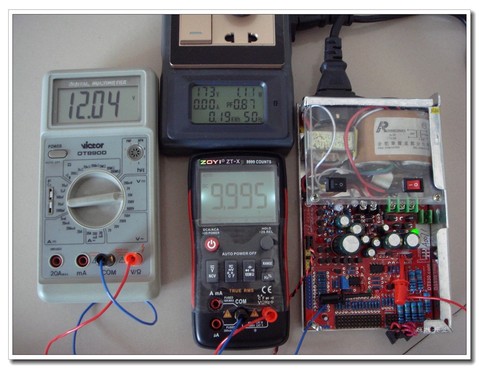

173V市电，整流后电压12.04V。中压10伏档显示9.995V


3.高压档简测

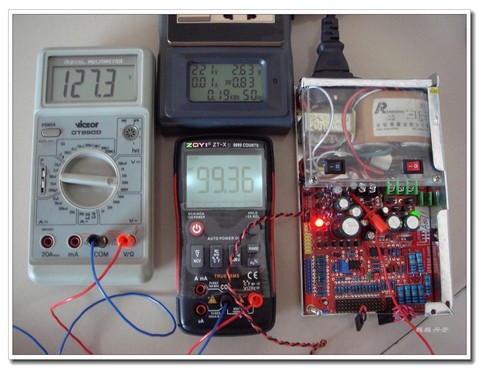

221V市电，整流后电压127.3V。高压压100伏档显示99.36V

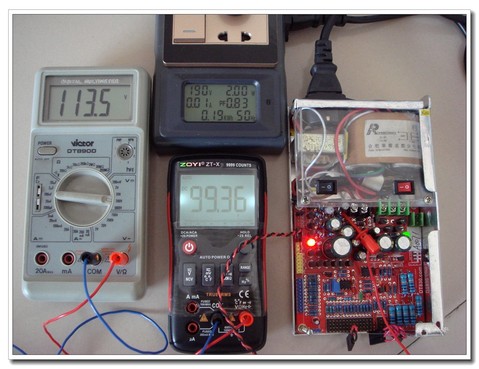

190V市电，整流后电压113.5V。高压压100伏档显示99.36V




4.电流档简测

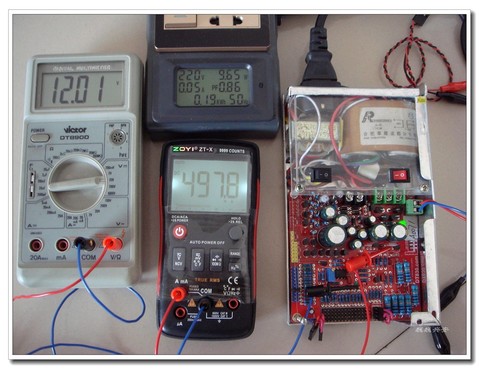

220V市电，整流后带载电压12.01V。500毫安档显示497.8mA

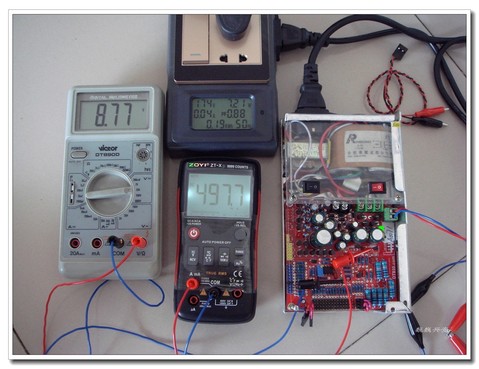

174V市电，整流后带载电压8.77V。500毫安档显示497.7mA

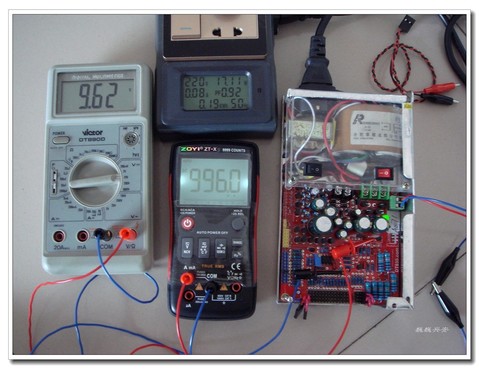

220V市电，整流后带载电压9.62V。1安档显示996.0mA；由于变压器功率较小整流后带载电压跌落较大！


这时可以采用外部供电，效果应该是一样的。实测电压低到3.30V也可以，这时功率MOS管基本没有发热现象

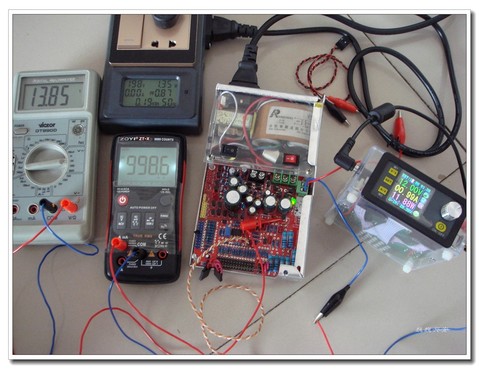

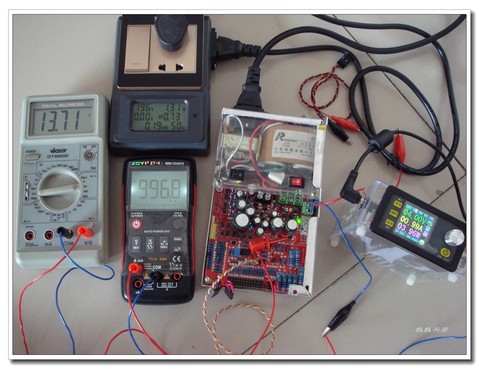

外部12V供电效果

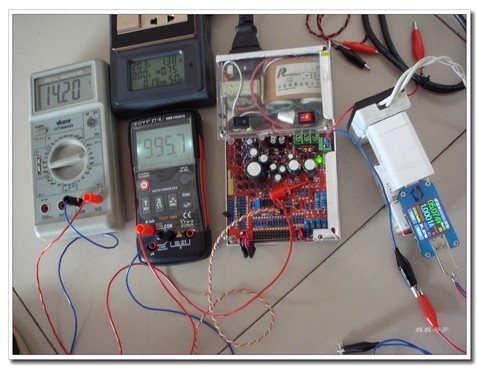

使用手机充电器供电效果

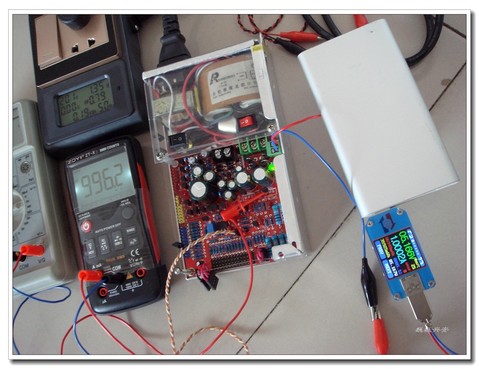

使用充电宝供电情况





2020-4-17 16:10:21 回复
kyhwhb 楼主     数字大神 2020-4-17 16:10:55
本帖最后由 巍巍兴安 于 2020-4-17 17:49 编辑

DT830-VAR-1819电压电流基准源便携版加工过程-----周边疫情升级了，马上要值班去！择时发。。。。
2020-4-17 16:10:55 回复
表述 数字精灵 2020-4-17 16:26:55
很有想法，不错。
2020-4-17 16:26:55 回复
西林迷 数字精灵 2020-4-17 17:22:47
为啥我的早期版本都是单个短路插针的
你这个后期升级版的？
2020-4-17 17:22:47 回复
kyhwhb 楼主     数字大神 2020-4-17 17:47:17
西林迷 发表于 2020-4-17 17:22
为啥我的早期版本都是单个短路插针的
你这个后期升级版的？

电流档升级双插针了
2020-4-17 17:47:17 回复
人艰不拆 数字王者 2020-4-17 18:04:03
巍巍兴安 发表于 2020-4-17 16:10
DT830-VAR-1819电压电流基准源便携版加工过程-----周边疫情升级了，马上要值班去！择时发。。。。  ...

哈哈，要喊粘豆包加油！
2020-4-17 18:04:03 回复
闻雨听风 数字王者 2020-4-17 18:36:01
非常好，非常喜欢，全五星好评
2020-4-17 18:36:01 回复
勇闯沙滩 数字大神 2020-4-17 19:24:07
放盒子里还是比较正规的。
2020-4-17 19:24:07 回复
勇闯沙滩 数字大神 2020-4-17 19:35:43
放盒子里还是比较正规的。
2020-4-17 19:35:43 回复
星星123 数字精灵 2020-4-17 21:22:54
这个必须要给5星好评！
2020-4-17 21:22:54 回复
wgh1027 数字大神 2020-4-18 00:20:16
散热不太好吧
2020-4-18 00:20:16 回复
月台故事 数字大师 2020-4-18 07:45:42
漂亮的像毛片
2020-4-18 07:45:42 回复
wgsd 数字大神 2020-4-18 07:56:46
做的不错，很规整，这下手机回不去家了。
R10的变压器功率只有10~15W，次级2X12V是输出不了1A的，如果这个变压器再有一组5V、1~2A的绕组就可以了。
2020-4-18 07:56:46 回复
kyhwhb 楼主     数字大神 2020-4-18 09:06:50
wgsd 发表于 2020-4-18 07:56
做的不错，很规整，这下手机回不去家了。
R10的变压器功率只有10~15W，次级2X12V是输出不了1A的，如果这个 ...

手机选择出家是一路不回头哦！
看这些被废弃的家


2020-4-18 09:06:50 回复
kyhwhb 楼主     数字大神 2020-4-18 09:10:53
wgsd 发表于 2020-4-18 07:56
做的不错，很规整，这下手机回不去家了。
R10的变压器功率只有10~15W，次级2X12V是输出不了1A的，如果这个 ...

一组5V、1~2A的绕组，专给电流档独立供电吧，目前这个空间整流滤波器件不太好安放。。。
2020-4-18 09:10:53 回复
wgsd 数字大神 2020-4-18 11:28:26
巍巍兴安 发表于 2020-4-18 09:10
一组5V、1~2A的绕组，专给电流档独立供电吧，目前这个空间整流滤波器件不太好安放。。。 ...

是的，如果变压器能够绕上线，0.7mm~1mm的线，出一组5V，R10功率也够了，其它用电很少。变压器真能解决，整流桥和一个电解还是能安下的。
2020-4-18 11:28:26 回复
kyhwhb 楼主     数字大神 2020-4-18 11:59:19
wgsd 发表于 2020-4-18 11:28
是的，如果变压器能够绕上线，0.7mm~1mm的线，出一组5V，R10功率也够了，其它用电很少。变压器真能解决， ...

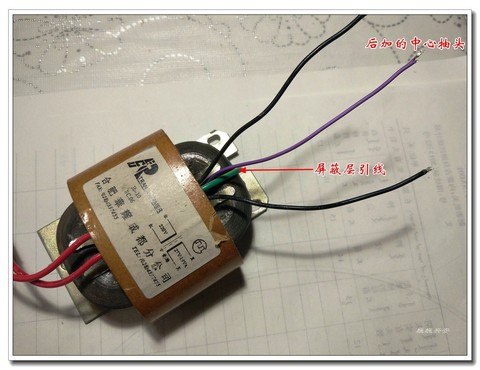

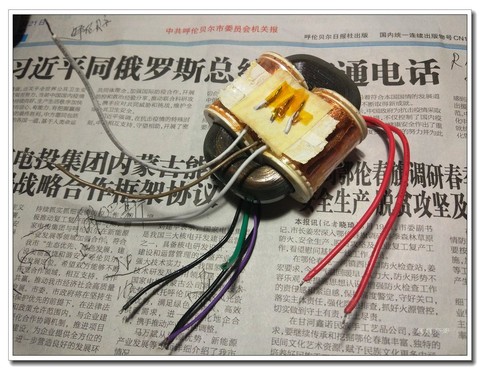

这个建议非常好！实测这个变压器原来是单33.6V的，加中心抽头后为2×16.8V还是高，最后改成了2×12.6V和2×4.2V（给110V供电）了。


2020-4-18 11:59:19 回复
wgsd 数字大神 2020-4-18 12:24:28
巍巍兴安 发表于 2020-4-18 11:59
这个建议非常好！实测这个变压器原来是单33.6V的，加中心抽头后为2×16.8V还是高，最后改成了2×12.6V和2 ...

改的很好了，我还一次没拆过这种变压器，感觉绕线和计数挺难的。
2020-4-18 12:24:28 回复
wgsd 数字大神 2020-4-18 12:40:26
本帖最后由 wgsd 于 2020-4-18 12:41 编辑
巍巍兴安 发表于 2020-4-18 11:59
这个建议非常好！实测这个变压器原来是单33.6V的，加中心抽头后为2×16.8V还是高，最后改成了2×12.6V和2 ...

12.6V给主电源供电比16.8V好多了，可显著降低7809和317的温度，电压足够了，而且4.2V可并连给1A电流供电，原绕线应该是0.5A的。
2020-4-18 12:40:26 回复
