众仪ZT-S1小表检测

SI小表来的还是挺快，不过，坛友们的更快，虽然评论的很多，也很全面，但还是把个人的测感，贴上来，与大家共议。
第一感观，非常精巧，实物比图片美观。很多人在玩飞陀，这个小表拿在手中，真有胜似手玩的感受。
拆开看了一下，内部做工很整洁、简练（故障率会很低），没有拍照，急不可待的测了几个电阻，速度好快呀，根本不用等待，而且精度也非同一般。最大仅有1个字的误差，因此测量电阻很可信的。

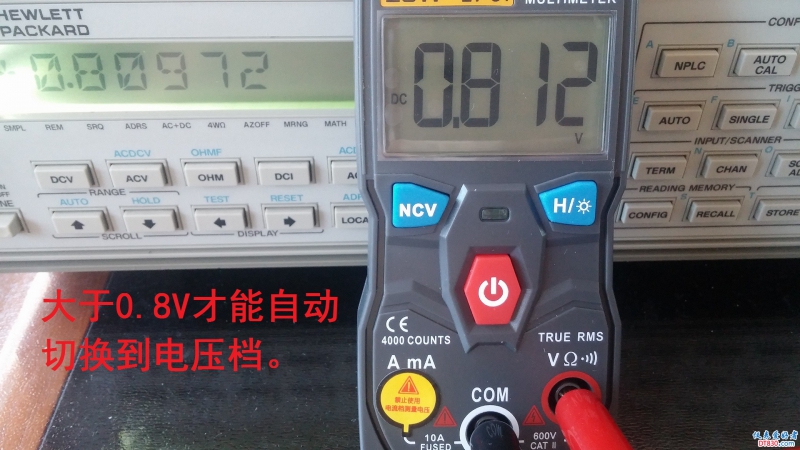

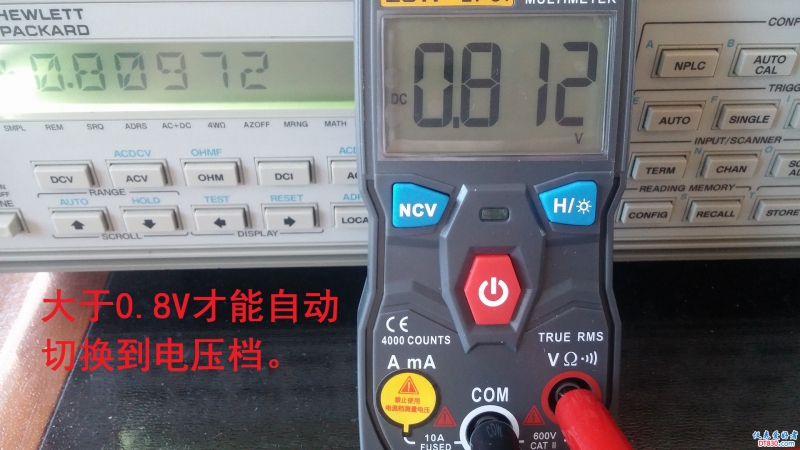

紧接着测试了直流电压，因为电压与电阻是自动换挡，所以要由检测电路来判断是否有输入电压，再确定实施档位，但换挡的门限电压太高（0.8V）,导致低于0.8V的电压无法测量（小于0.8V即切换到电阻挡）。个人认为，小信号电压测量还是很重要的，如能改进会更好些。

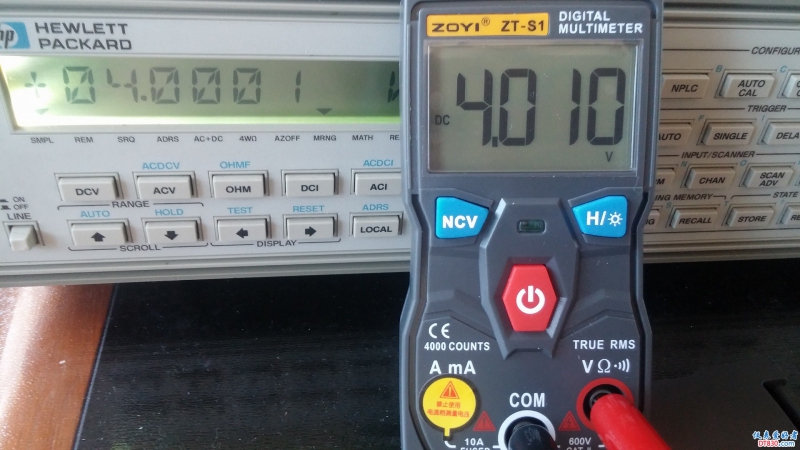

电压4V档有0.25%的正差，比较不错。40V档，测量了5V、10V基准，非常好，没有误差。高压档，因没有电压源，没测。电压挡，令人惊喜的是测10V基准时，非常稳定，竟然几分钟1字不跳，偶尔跳至9.99V一闪，马上又稳到10V几分钟，感觉死机了似的。

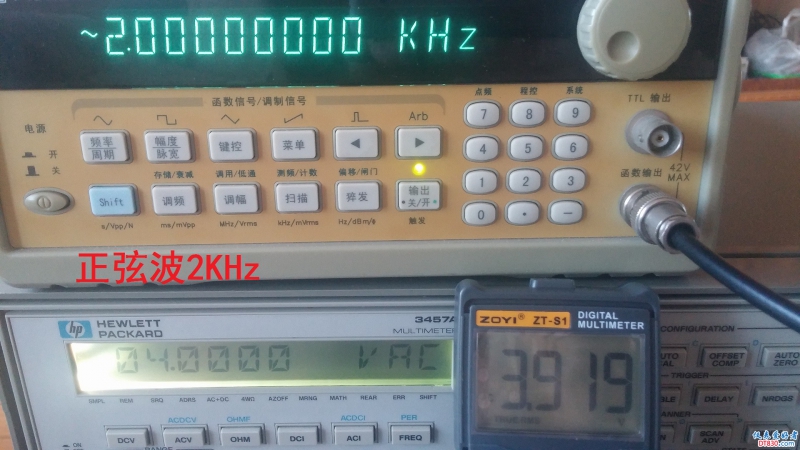

交流电压只测了4V量程，也是因为没有高压信号源。正弦波小于1.3KHz，误差小于0.3%，方波和锯齿波，要有小于1%的精度，频率只能在100多Hz。
电流挡，没有测试。总体感觉，这个小精灵，作为业内和爱好者的工具补充，以及普通家庭和学生的使用，都是一个很好的选择。

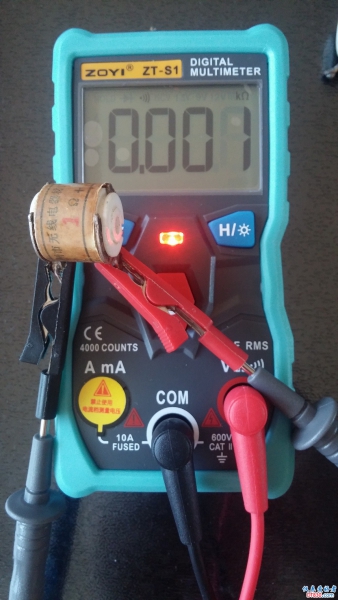

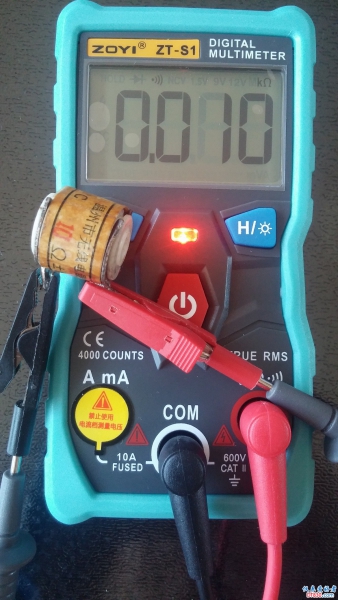

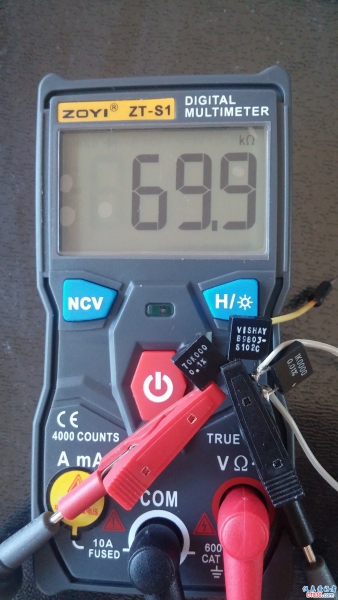

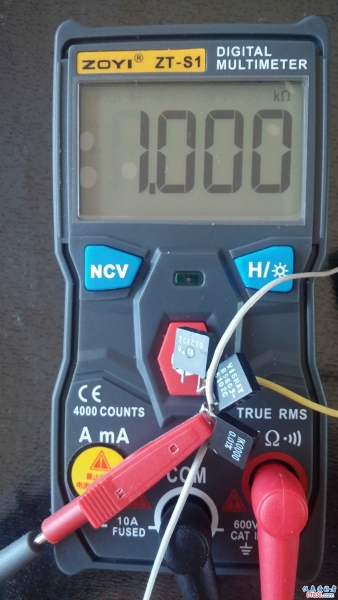

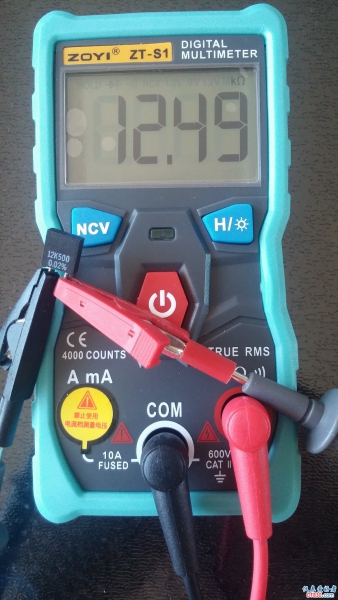

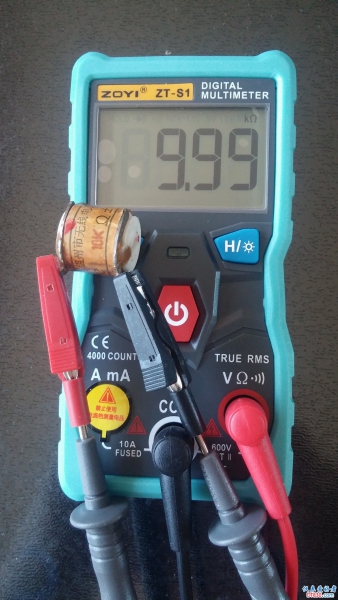

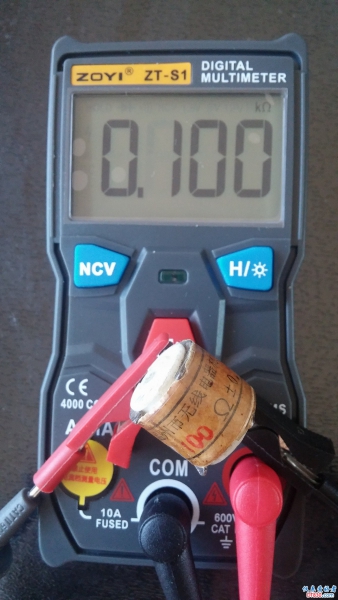

现上电阻测试图

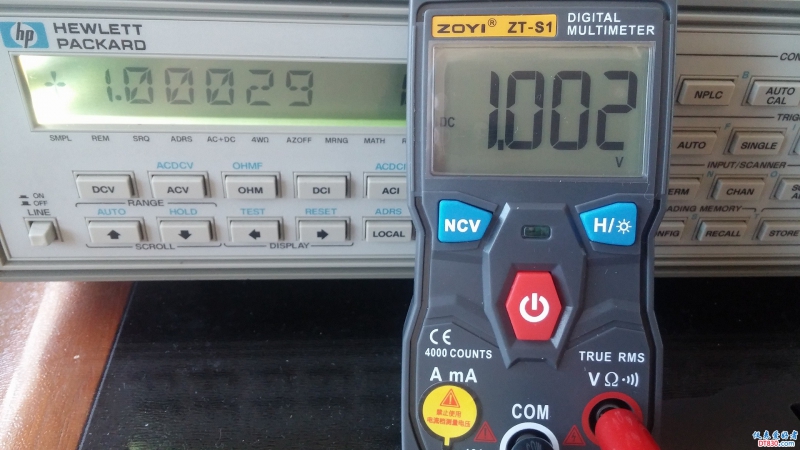

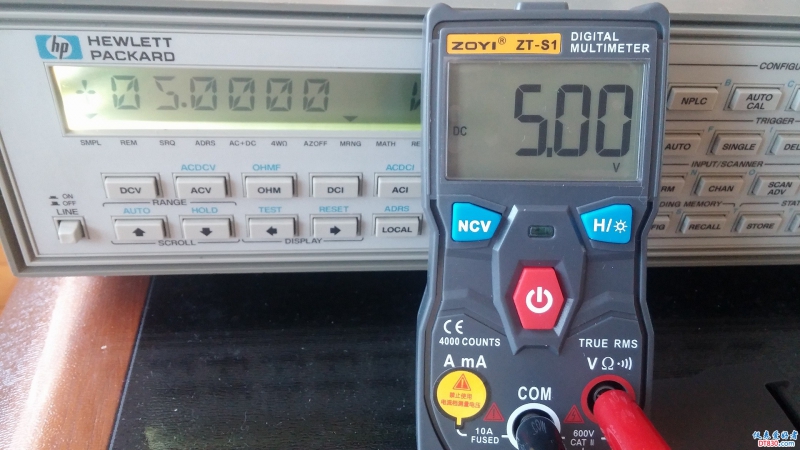

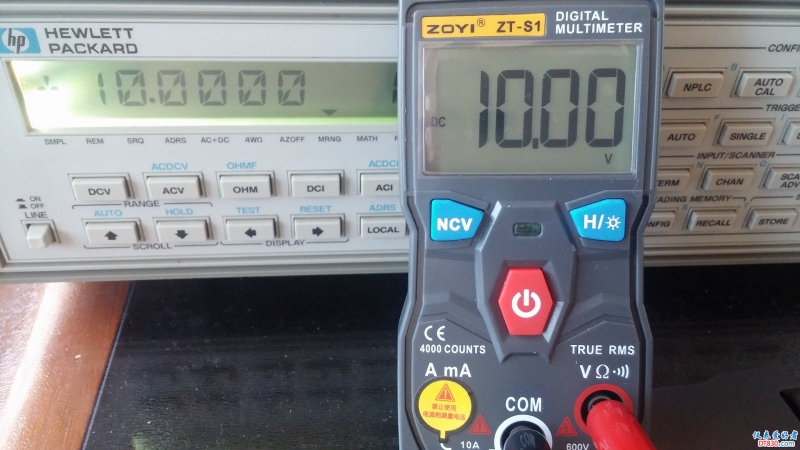

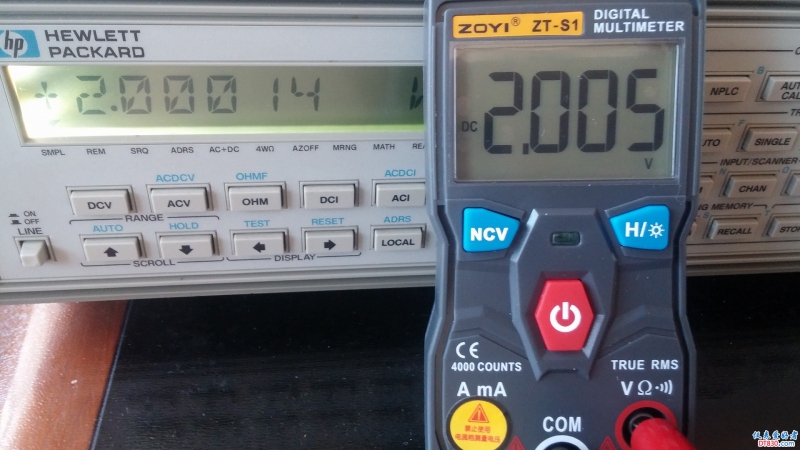

再来直流电压图

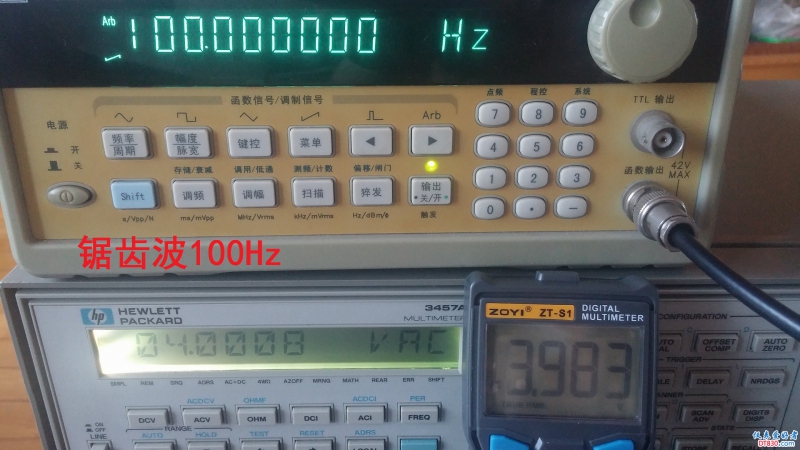

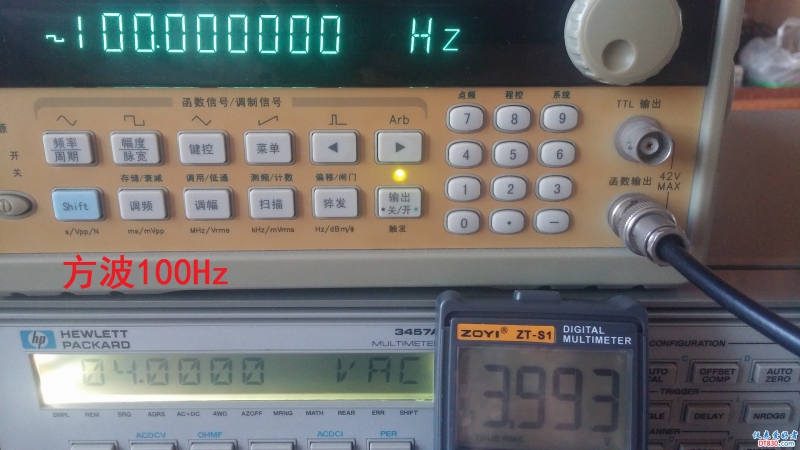

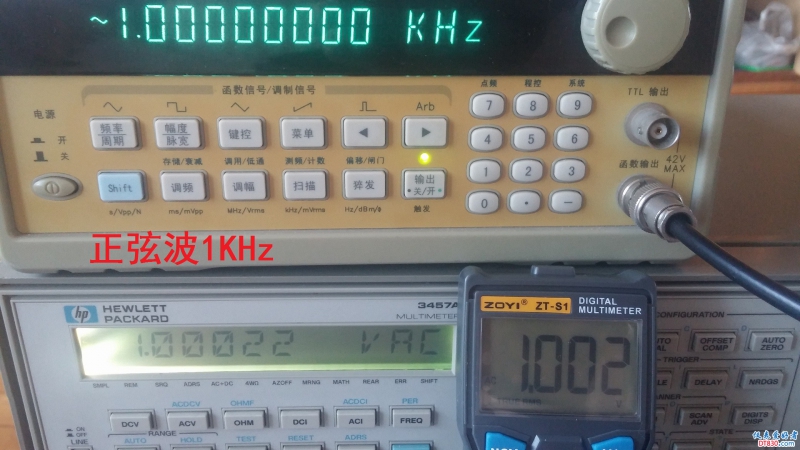

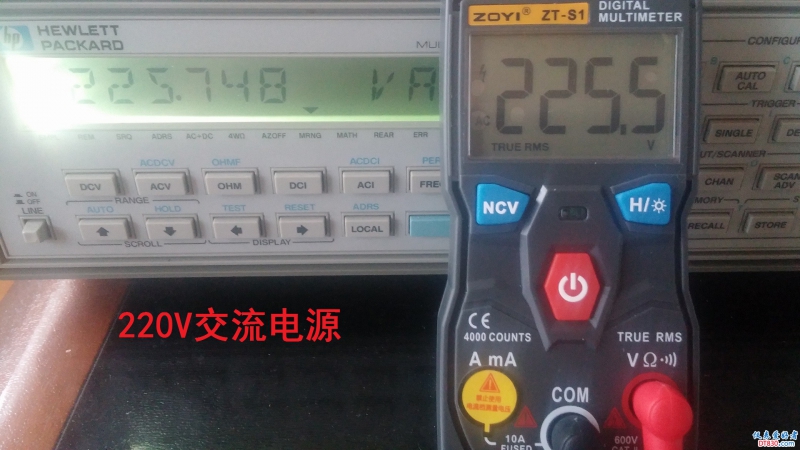

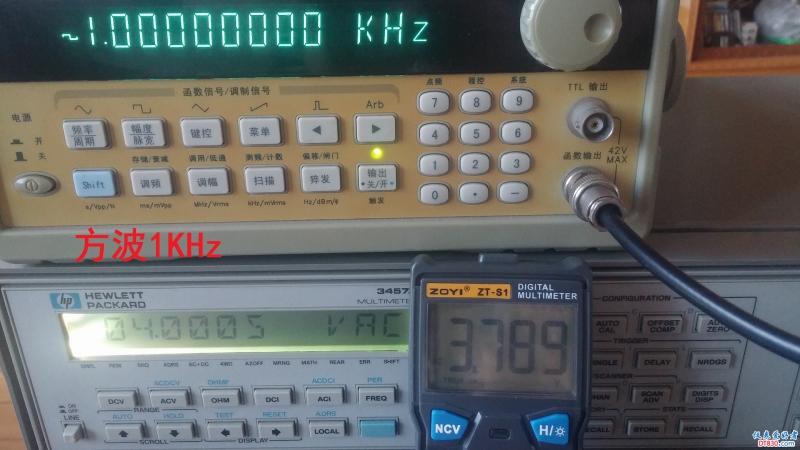

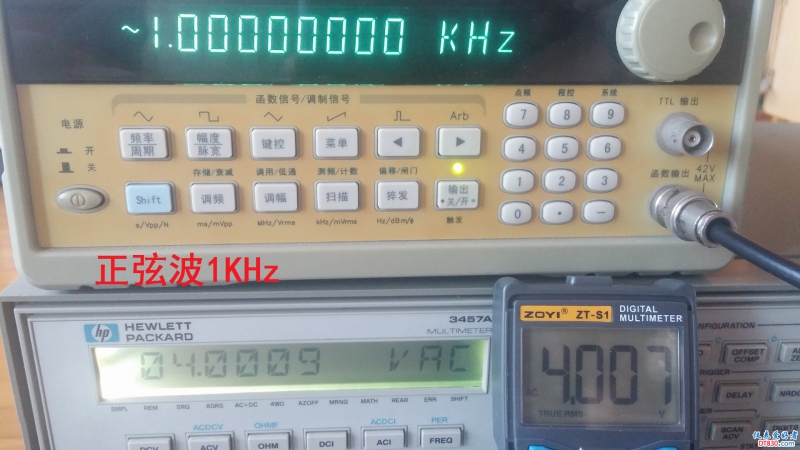

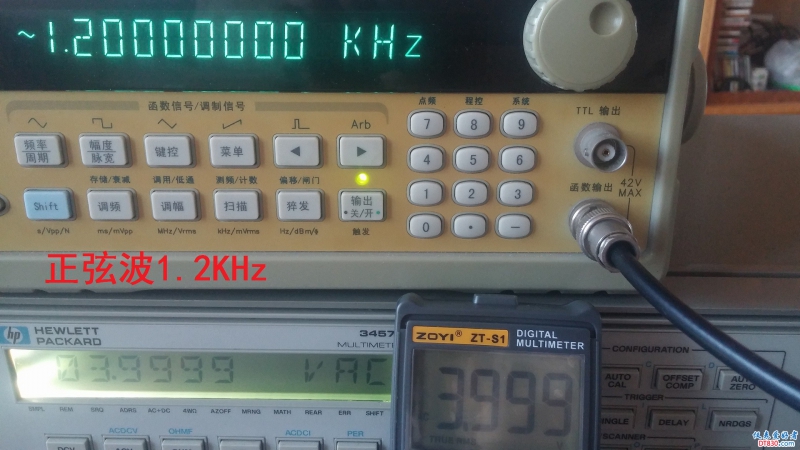

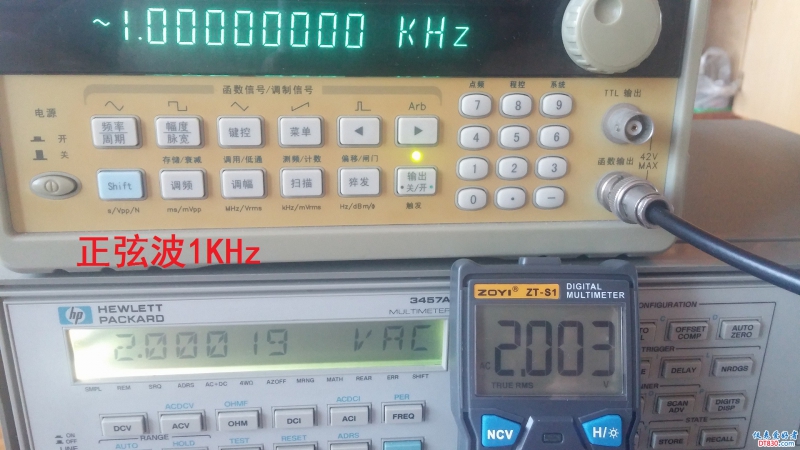

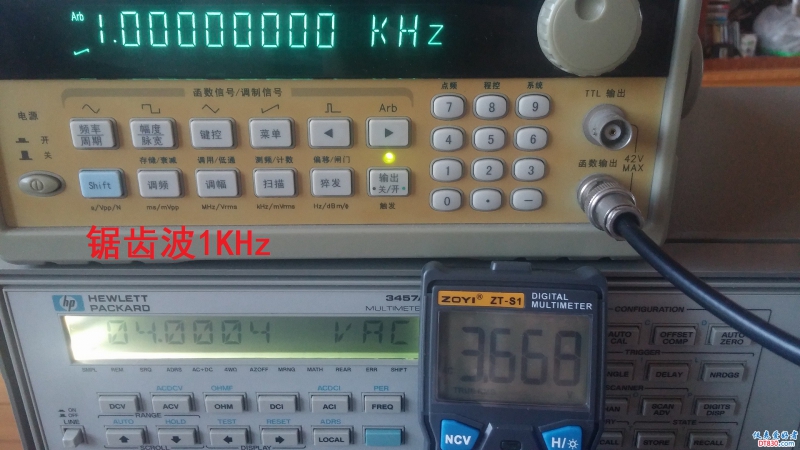

最后交流电压图

祝贺表到手，我都要出行了，表还没见影子呢，看来要找人代收了。看你们玩也不错

xo304 发表于 2018-7-25 11:31
祝贺表到手，我都要出行了，表还没见影子呢，看来要找人代收了。看你们玩也不错 ...

先出行玩的舒畅了，回来再玩小表更顺心。好饭在后头。

谢谢分享！
老师说话很客气，感觉像死机（老师早就一眼看出原因了）

这个玩具表，真没想到，速度真快， 如果拿它去测启动电流（用取样电阻测电压），大多数表输给它。
但不知为何，它就是第一次飞快，但表笔离开被测点读数会在屏幕停留1秒多钟，重复取样间隔太长，也就是用它观察电压的连续变化，这表不行。
但对于那些测几个不同电压或电阻的，只追求快的人，这表子可以，219和X，福禄克多款等等都不快。

测试的很仔细，让大伙儿更加了解此表的性能了。

感觉这表很适合小白！

snowrose2000 发表于 2018-7-26 14:28
感觉这表很适合小白！

小黑也喜欢。

散淡021 发表于 2018-7-25 15:04
谢谢分享！
老师说话很客气，感觉像死机（老师早就一眼看出原因了）

还是老师你测试的详细，我只是测基准发现稳的出奇，有点台表的味道。后来发现采样速率比219低（但的确也很稳）。看到你说第一时间很快，特意试了一下，与219等表都插在220V电源上，开关插排按钮，的确是S1第一个完成显示，219和X在手动档也不行。

wgsd 发表于 2018-7-26 18:13
还是老师你测试的详细，我只是测基准发现稳的出奇，有点台表的味道。后来发现采样速率比219低（但的确也 ...

我只是有感觉，里面的原理有待老师您有空研究学习分享。

S1就第一次特快，第二次必须表笔离开测试点，等屏幕显示读数消失后再测又快了，

S1
对只要测一次（单次）电压的人，或许是最快的手持表。
对要连续观察电压波动的人，或许是最慢的手持表。
