众仪ZT-S1小表检测

发表于:2018-7-25 07:35:39 5646
万用表
主题类别: 实测(简单)
仪表品牌: 众仪(ZOYI)
显示方式: 4000字
型号或关键字: ZT-S1

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
SI小表来的还是挺快,不过,坛友们的更快,虽然评论的很多,也很全面,但还是把个人的测感,贴上来,与大家共议。
第一感观,非常精巧,实物比图片美观。很多人在玩飞陀,这个小表拿在手中,真有胜似手玩的感受。
拆开看了一下,内部做工很整洁、简练(故障率会很低),没有拍照,急不可待的测了几个电阻,速度好快呀,根本不用等待,而且精度也非同一般。最大仅有1个字的误差,因此测量电阻很可信的。

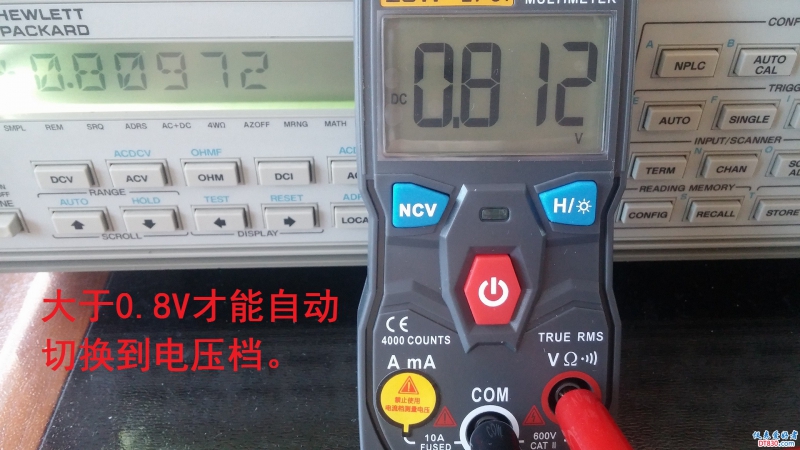

紧接着测试了直流电压,因为电压与电阻是自动换挡,所以要由检测电路来判断是否有输入电压,再确定实施档位,但换挡的门限电压太高(0.8V),导致低于0.8V的电压无法测量(小于0.8V即切换到电阻挡)。个人认为,小信号电压测量还是很重要的,如能改进会更好些。

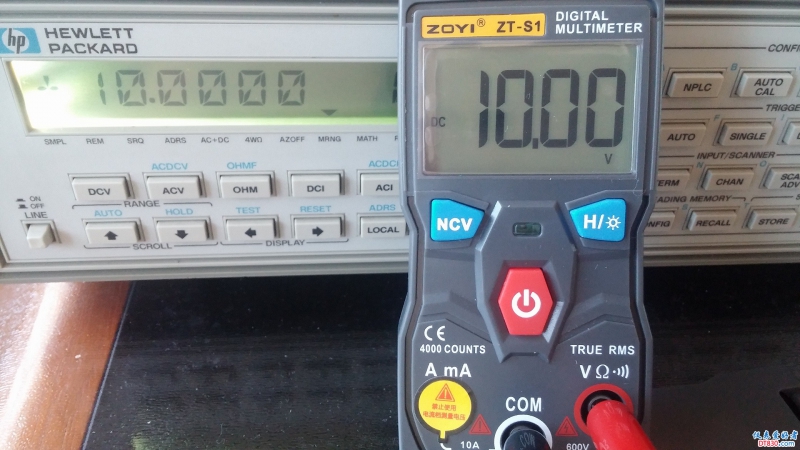

电压4V档有0.25%的正差,比较不错。40V档,测量了5V、10V基准,非常好,没有误差。高压档,因没有电压源,没测。电压挡,令人惊喜的是测10V基准时,非常稳定,竟然几分钟1字不跳,偶尔跳至9.99V一闪,马上又稳到10V几分钟,感觉死机了似的。

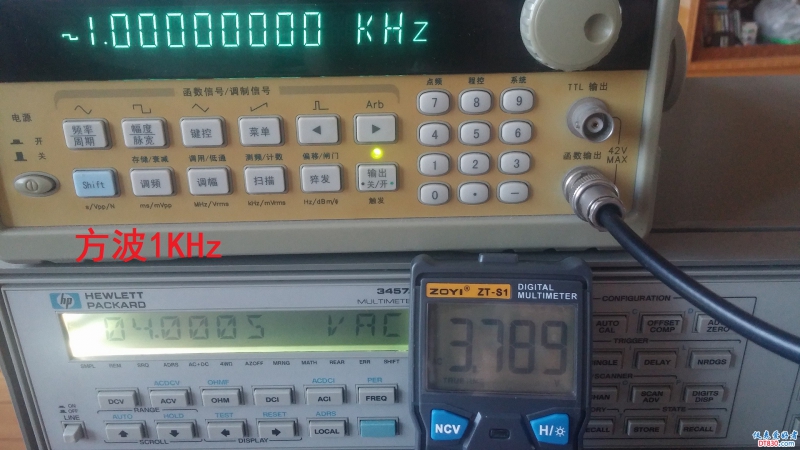

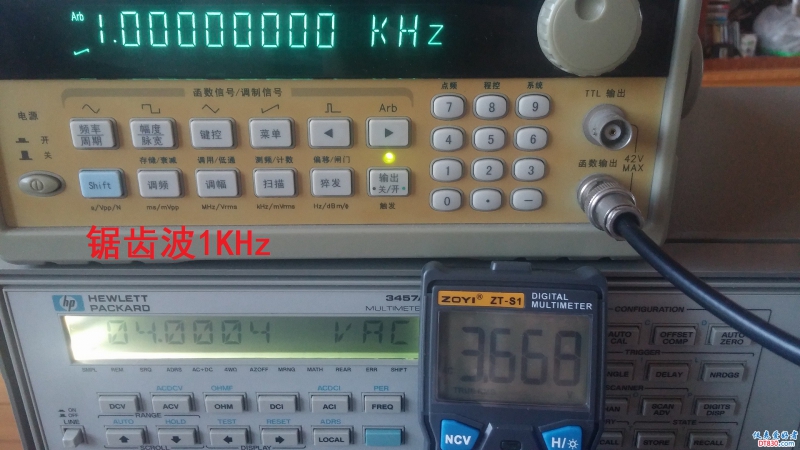

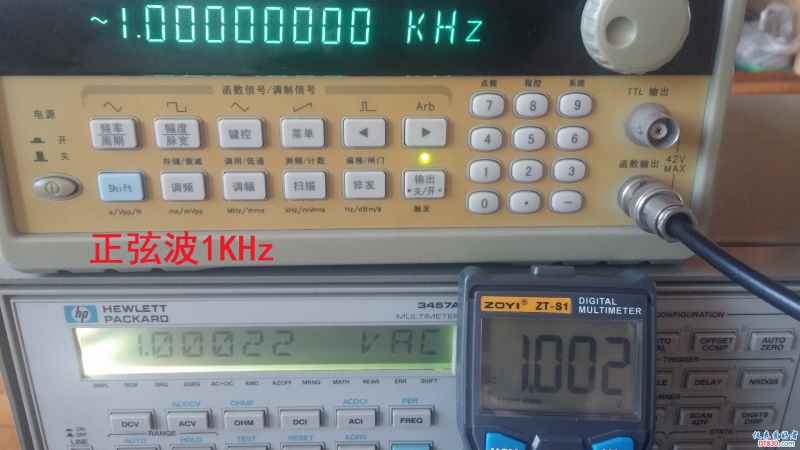

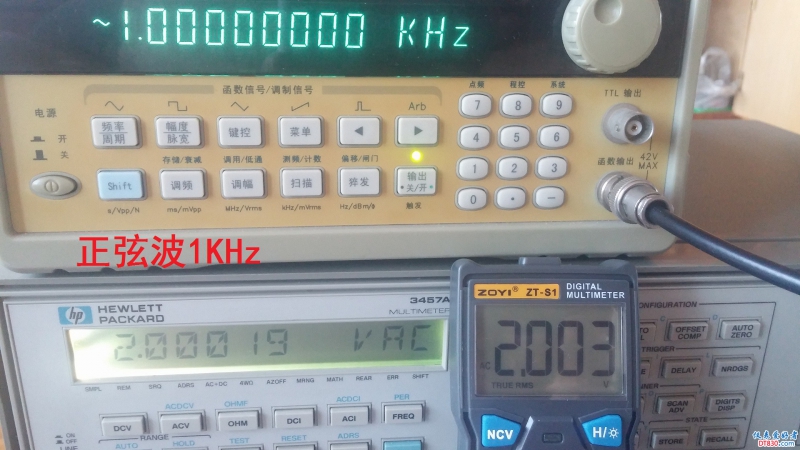

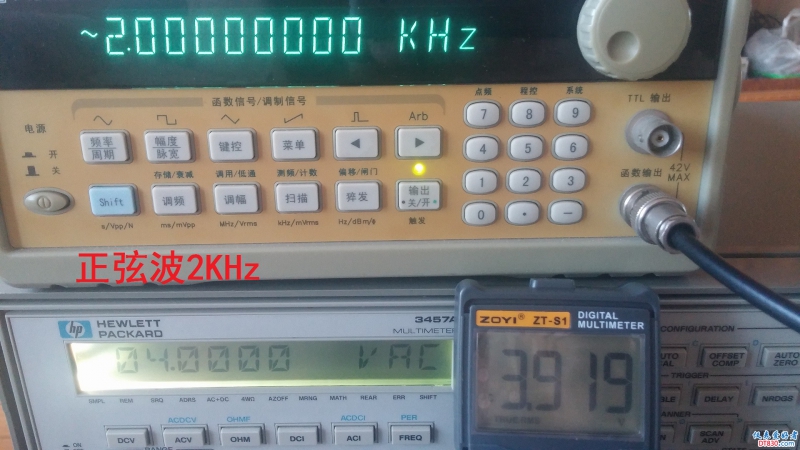

交流电压只测了4V量程,也是因为没有高压信号源。正弦波小于1.3KHz,误差小于0.3%,方波和锯齿波,要有小于1%的精度,频率只能在100多Hz。
电流挡,没有测试。总体感觉,这个小精灵,作为业内和爱好者的工具补充,以及普通家庭和学生的使用,都是一个很好的选择。

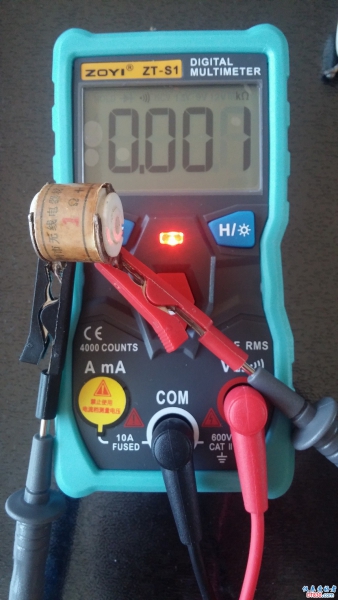

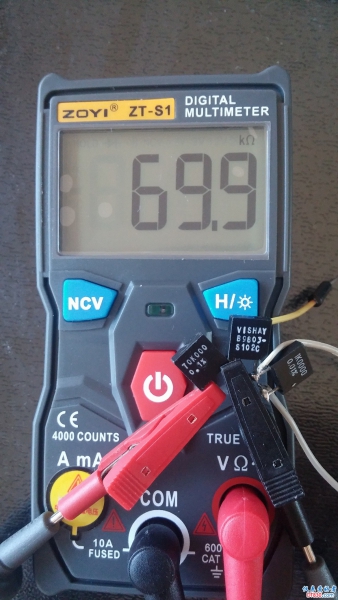

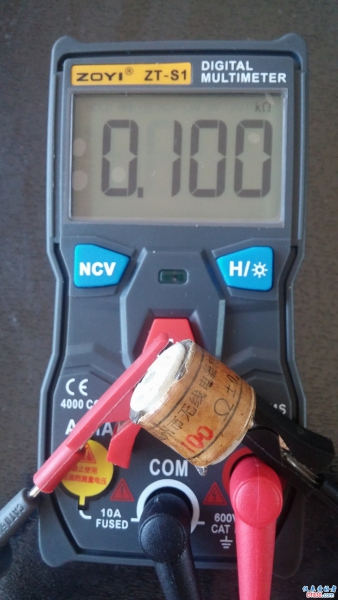

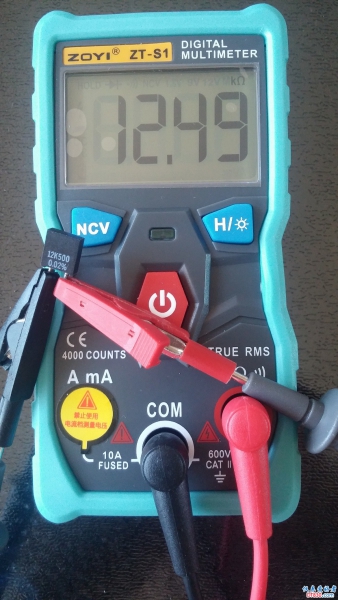

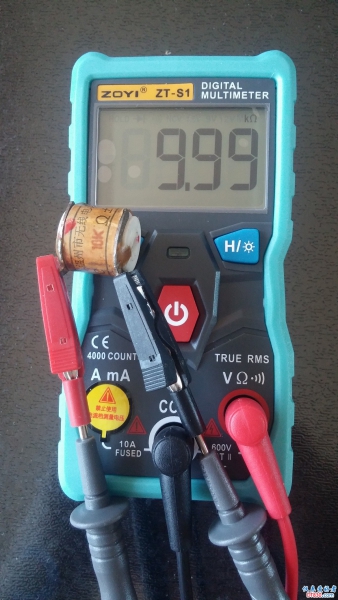

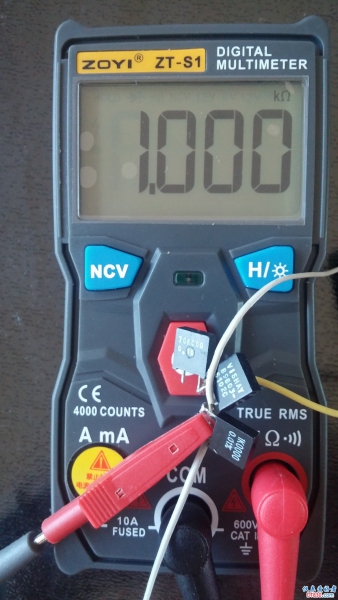

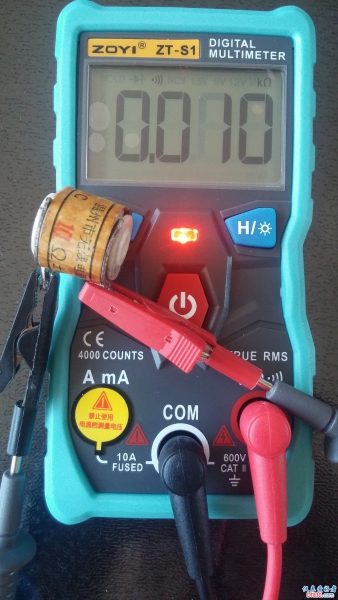

现上电阻测试图
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg

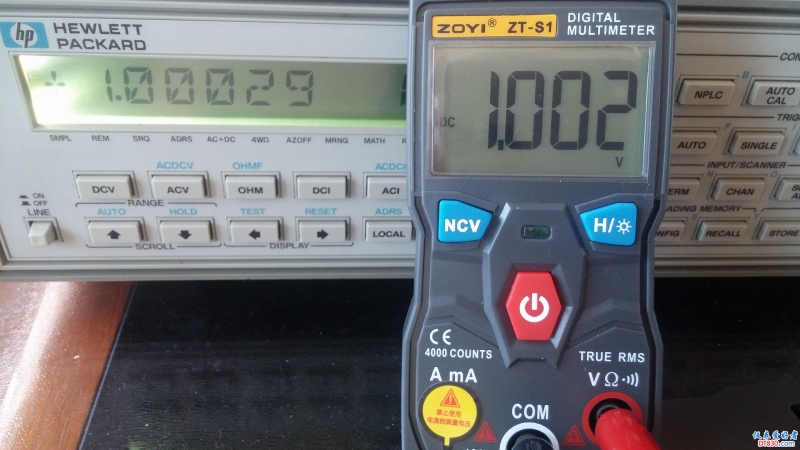

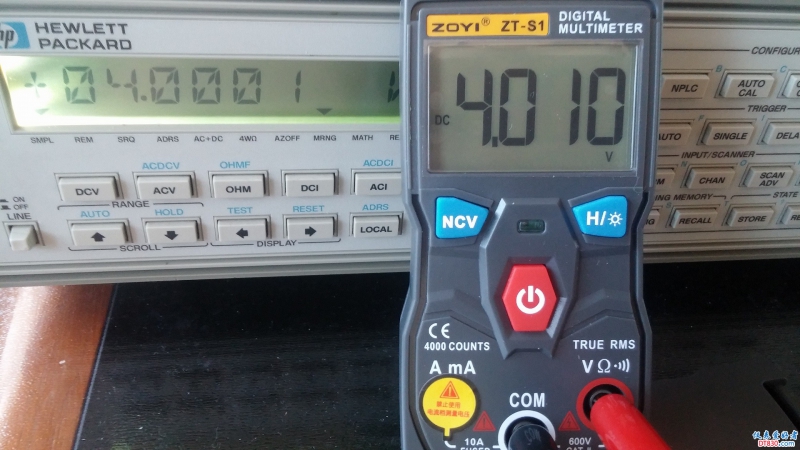

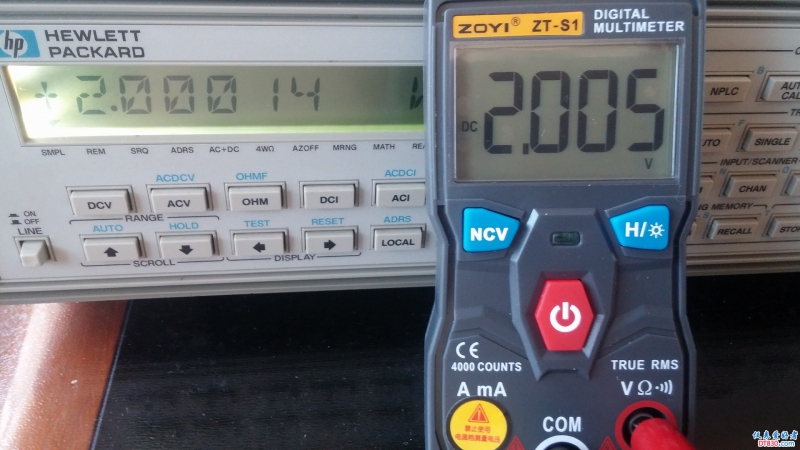

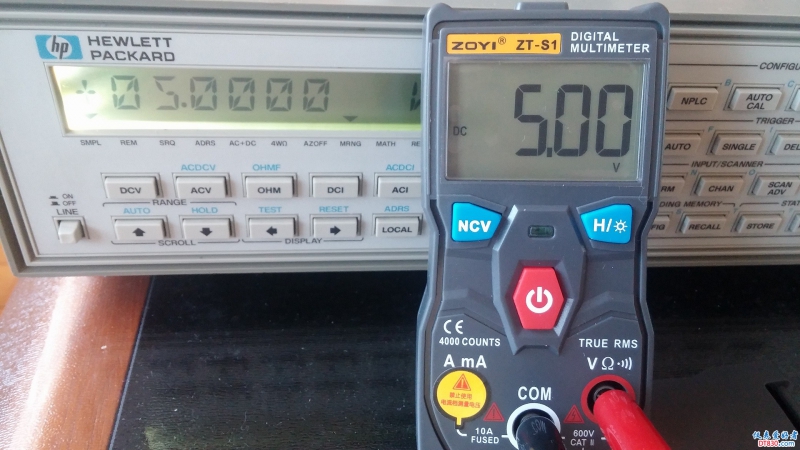

再来直流电压图

v1.jpg v2.jpg v3.jpg v4.jpg v5.jpg v6.jpg

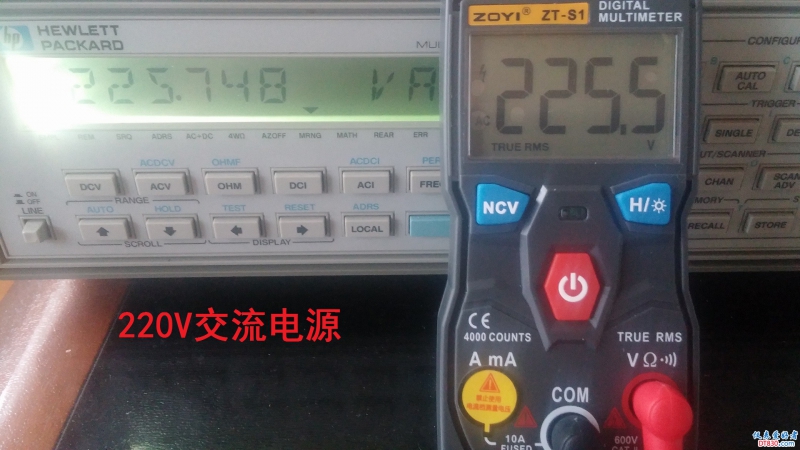

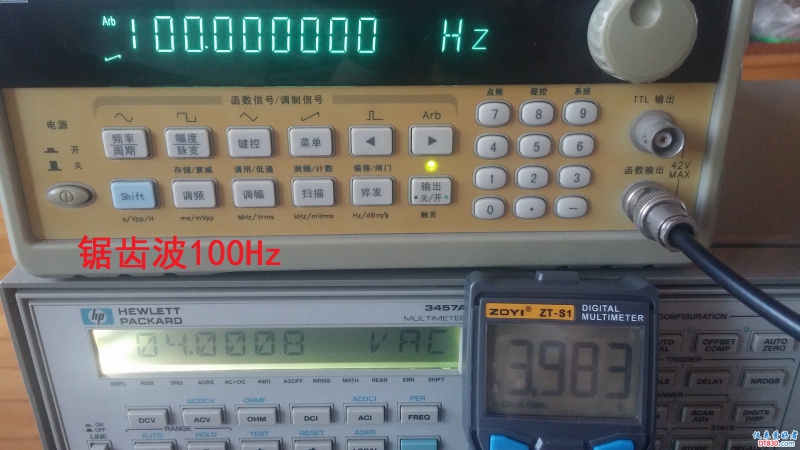

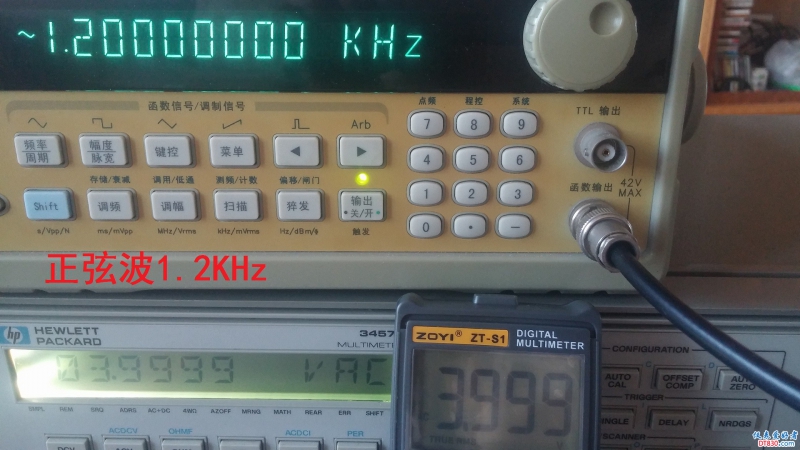

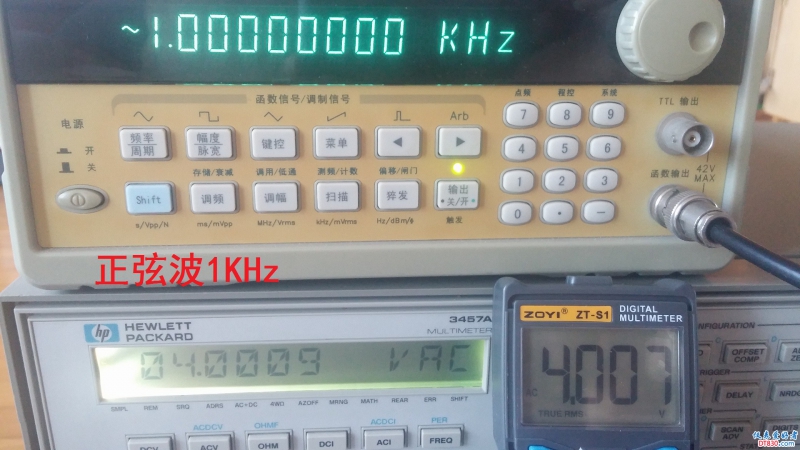

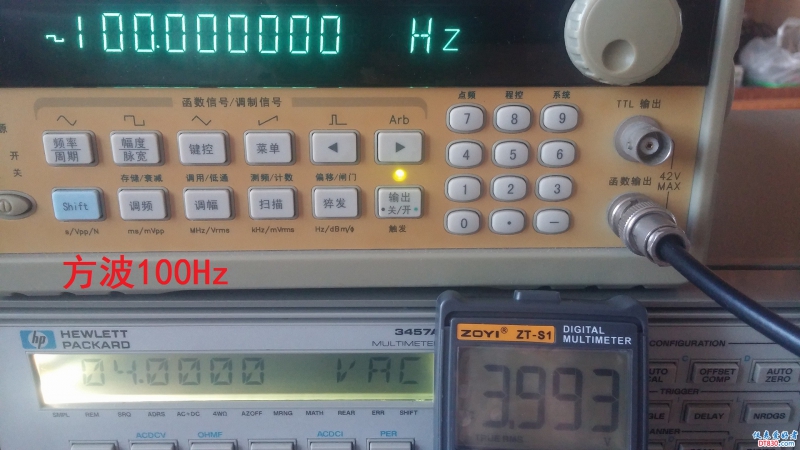

最后交流电压图

j1.jpg j2.jpg j3.jpg j4.jpg j5.jpg j6.jpg j7.jpg j8.jpg j9.jpg j10.jpg
收藏
送赞
分享

相关帖子

评分

参与人数 1 +3 金钱 +5 收起 理由
43545 + 3 + 5 赞一个!

查看全部评分总评分 :  +3 金钱 +5

发表回复

评论列表(8)

xo304 数字梦想家 2018-7-25 11:31:20
祝贺表到手,我都要出行了,表还没见影子呢,看来要找人代收了。看你们玩也不错
2018-7-25 11:31:20 回复
wgsd 楼主     数字大神 2018-7-25 11:41:11
xo304 发表于 2018-7-25 11:31
祝贺表到手,我都要出行了,表还没见影子呢,看来要找人代收了。看你们玩也不错 ...

先出行玩的舒畅了,回来再玩小表更顺心。好饭在后头。
2018-7-25 11:41:11 回复
散淡021 数字大神 2018-7-25 15:04:25
谢谢分享!
老师说话很客气,感觉像死机(老师早就一眼看出原因了)

这个玩具表,真没想到,速度真快, 如果拿它去测启动电流(用取样电阻测电压),大多数表输给它。
但不知为何,它就是第一次飞快,但表笔离开被测点读数会在屏幕停留1秒多钟,重复取样间隔太长,也就是用它观察电压的连续变化,这表不行。
但对于那些测几个不同电压或电阻的,只追求快的人,这表子可以,219和X,福禄克多款等等都不快。
2018-7-25 15:04:25 回复
雨雾 数字奇才 2018-7-25 16:00:46
测试的很仔细,让大伙儿更加了解此表的性能了。
2018-7-25 16:00:46 回复
snowrose2000 数字精灵 2018-7-26 14:28:57
感觉这表很适合小白!
2018-7-26 14:28:57 回复
wgsd 楼主     数字大神 2018-7-26 15:35:02
snowrose2000 发表于 2018-7-26 14:28
感觉这表很适合小白!

小黑也喜欢。
2018-7-26 15:35:02 回复
wgsd 楼主     数字大神 2018-7-26 18:13:38
散淡021 发表于 2018-7-25 15:04
谢谢分享!
老师说话很客气,感觉像死机(老师早就一眼看出原因了)

还是老师你测试的详细,我只是测基准发现稳的出奇,有点台表的味道。后来发现采样速率比219低(但的确也很稳)。看到你说第一时间很快,特意试了一下,与219等表都插在220V电源上,开关插排按钮,的确是S1第一个完成显示,219和X在手动档也不行。
2018-7-26 18:13:38 回复
散淡021 数字大神 2018-7-26 23:00:59
wgsd 发表于 2018-7-26 18:13
还是老师你测试的详细,我只是测基准发现稳的出奇,有点台表的味道。后来发现采样速率比219低(但的确也 ...

我只是有感觉,里面的原理有待老师您有空研究学习分享。

S1就第一次特快,第二次必须表笔离开测试点,等屏幕显示读数消失后再测又快了,

S1
对只要测一次(单次)电压的人,或许是最快的手持表。
对要连续观察电压波动的人,或许是最慢的手持表。
2018-7-26 23:00:59 回复
