再修明智充电器

今天给电池充电，怎么电流达不到标准的550mA了，只有400mA左右，（二节应该1100mA，也差很多）。上次因为电流显示乱跳换了个电阻，这才一个多月，又来病了。
串DT9203手持表测电流，一会300多mA，一会500多mA，来回跳（脉冲电流）测不准。
串M14指针表，能摆到1.5A更是离谱。
无奈再打开查查。考虑电流供不上，测量输出整流管电压1.6V，管压降1.8V，怀疑整流管性能变坏，拿着一只3A的肖特基并上看看，电流依旧没反应，说明问题不在整流管。

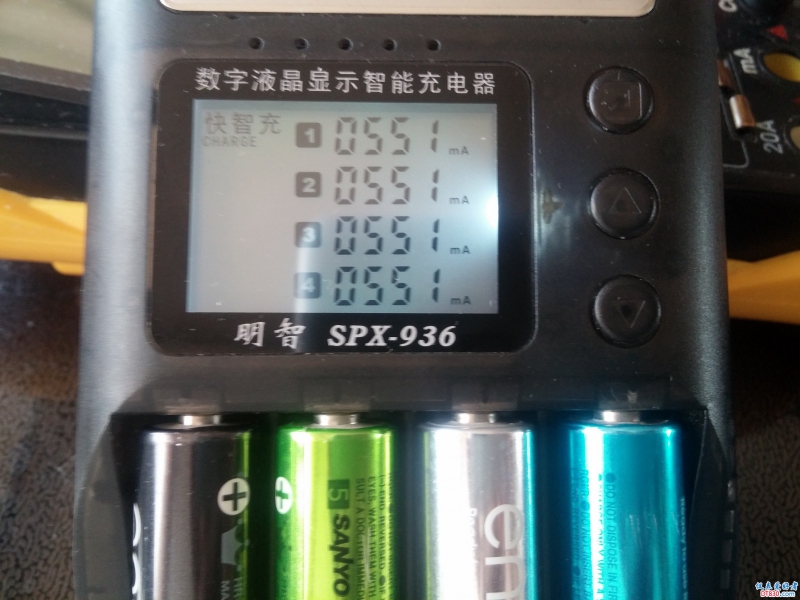

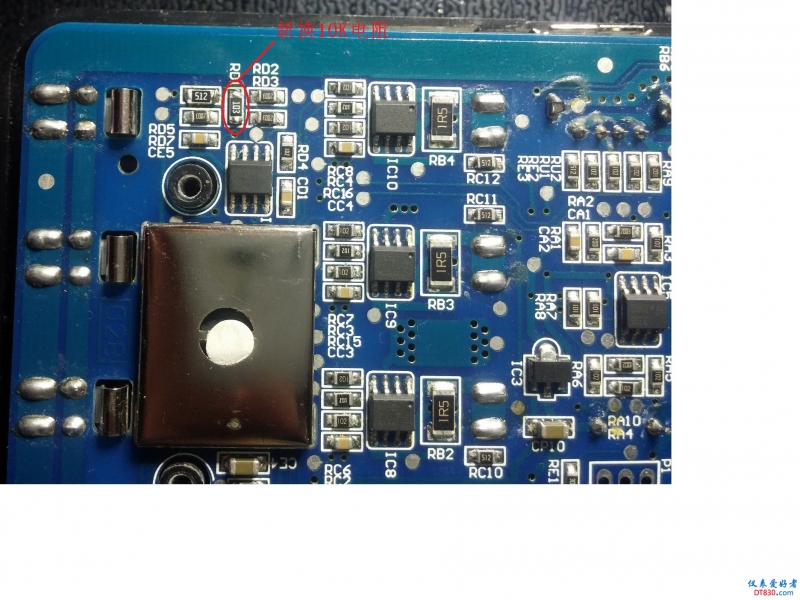

测量一下0.05Ω的检流电阻，电压接近0.11V，平均到每个电池电流在550mA左右，看来实际充电电流还是正确的，问题还是在显示部分。测量监测运放358各脚电压基本正常，断电再测一下各脚上连的电阻，唉怎么2脚的这个10K落地电阻有14K多，焊下再量，正好10K，肯定又是和上次一样的毛病，阻膜与端焊点接触不良。果断换上手中现有大一型号的10K。上电，稳稳的550mA在现了。
分析原因可能是温度影响造成电阻阻膜接触不良。这才不到十年的使用，看来国产的零部件质量还待很大的提高。

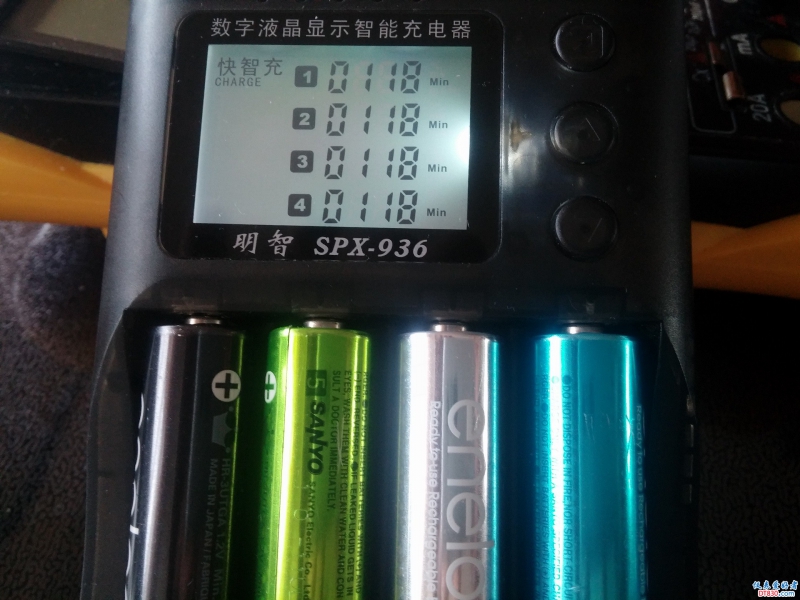

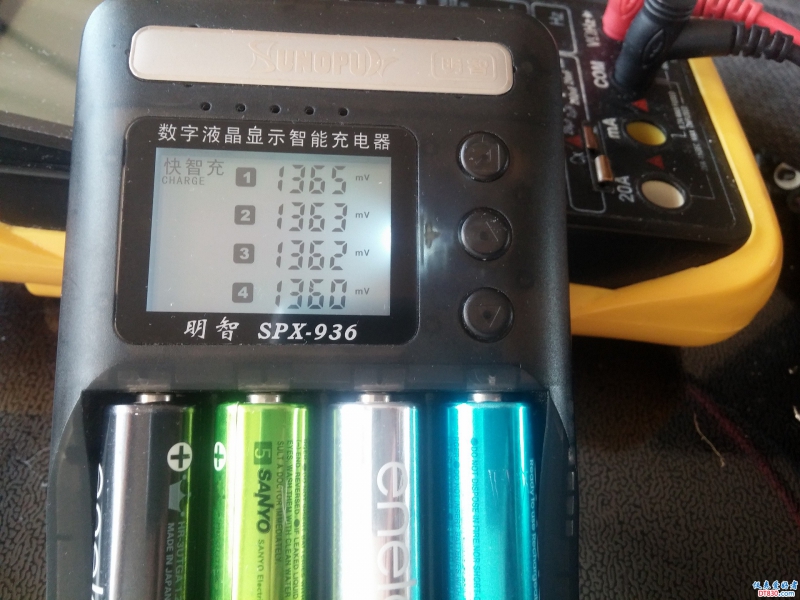

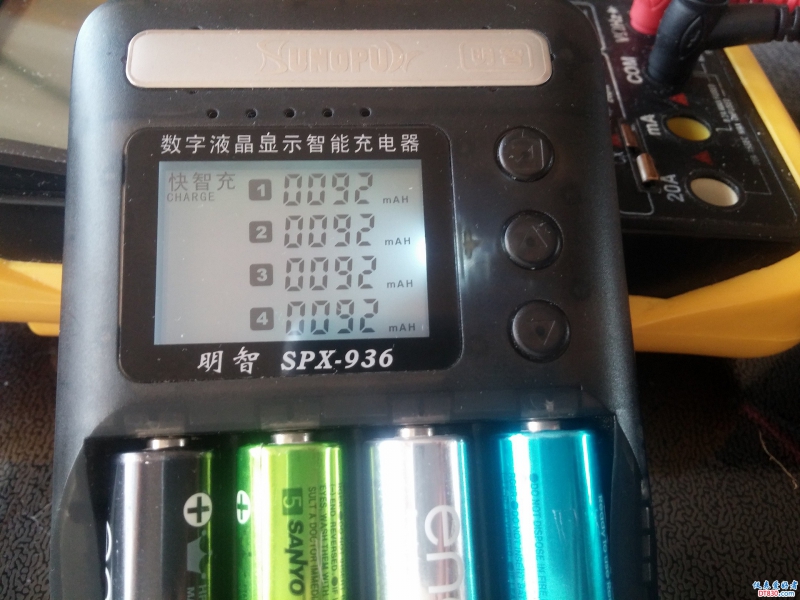

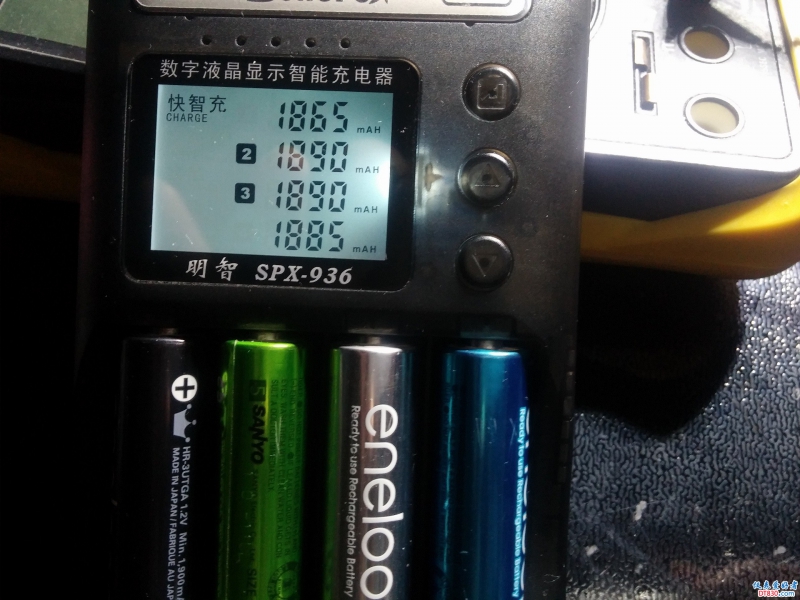

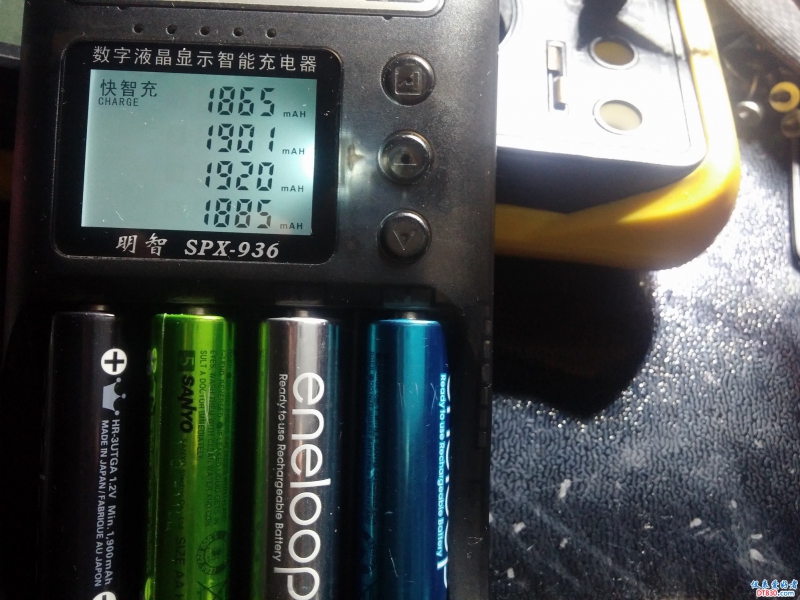

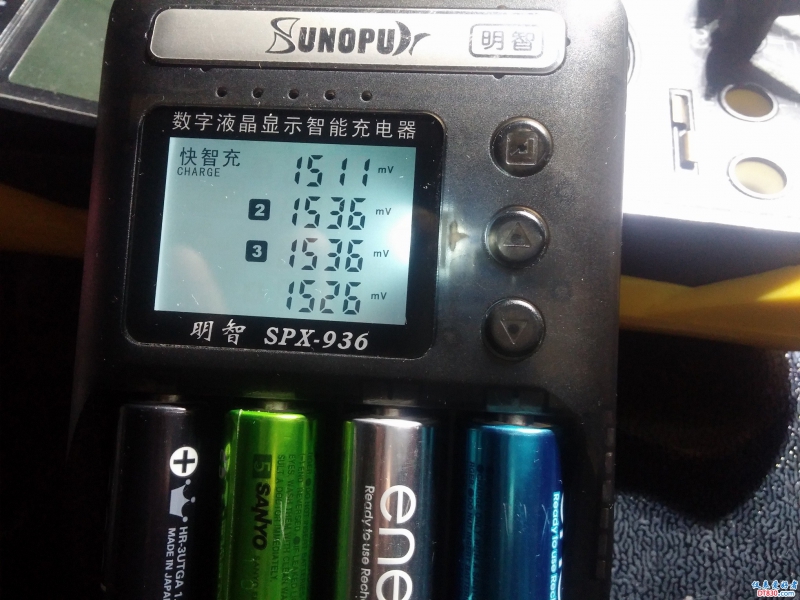

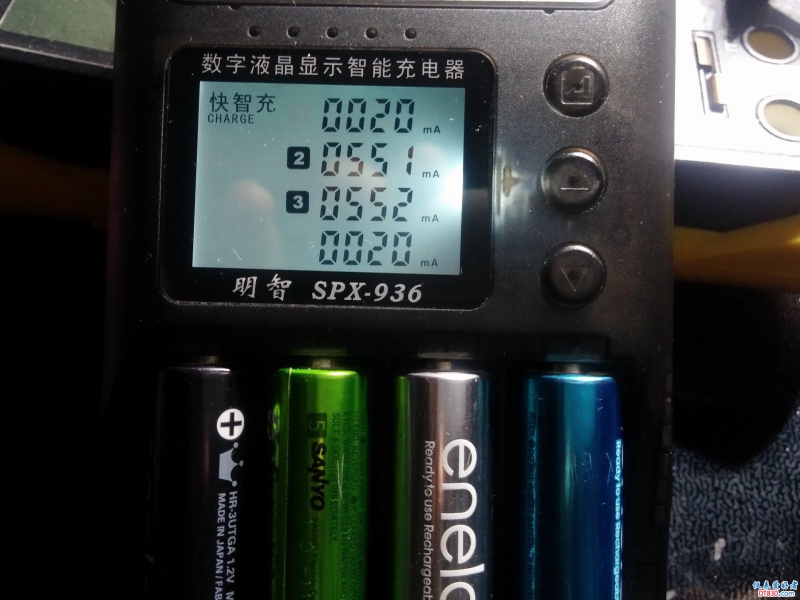

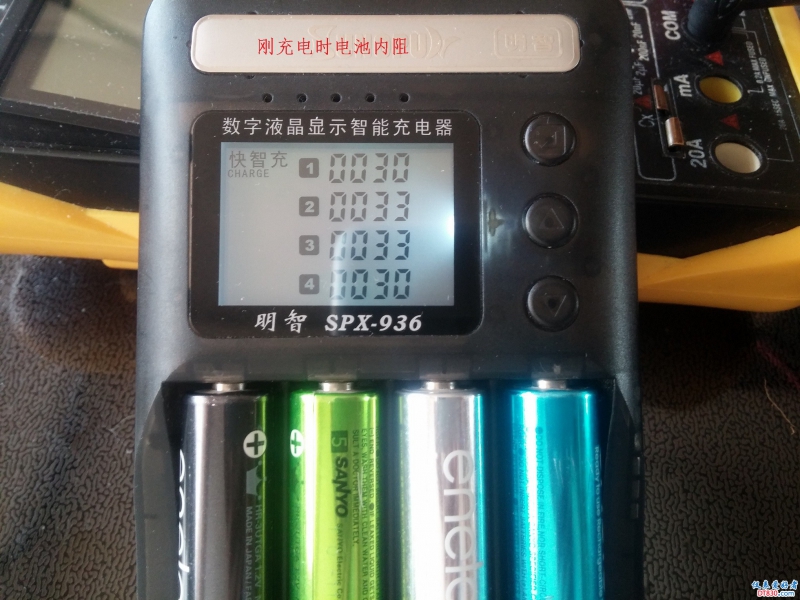

上几张图供参考。
