ZT219小小建议

ZT219万用表的优点多多，已不需再举，本人想提个小小建议，如对厂家有用处，请坛主转告厂家，在批量或下批次生产时予以改进。

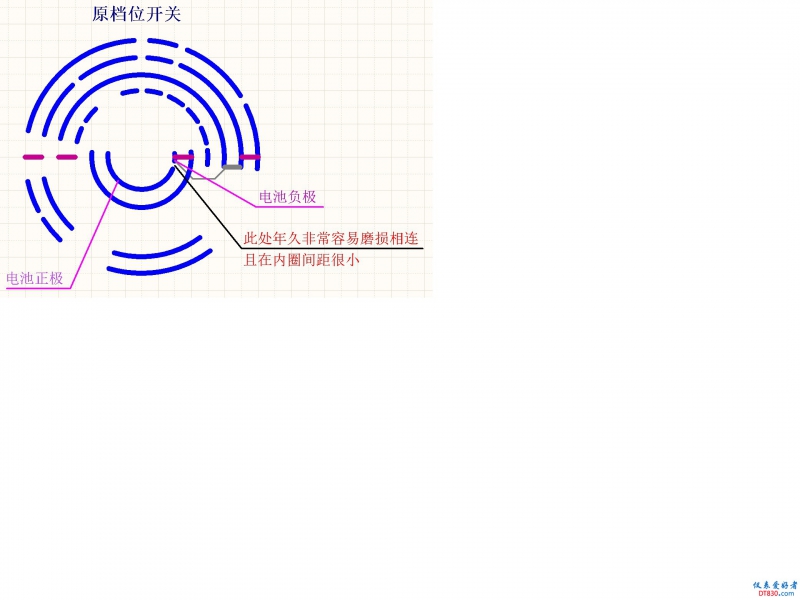

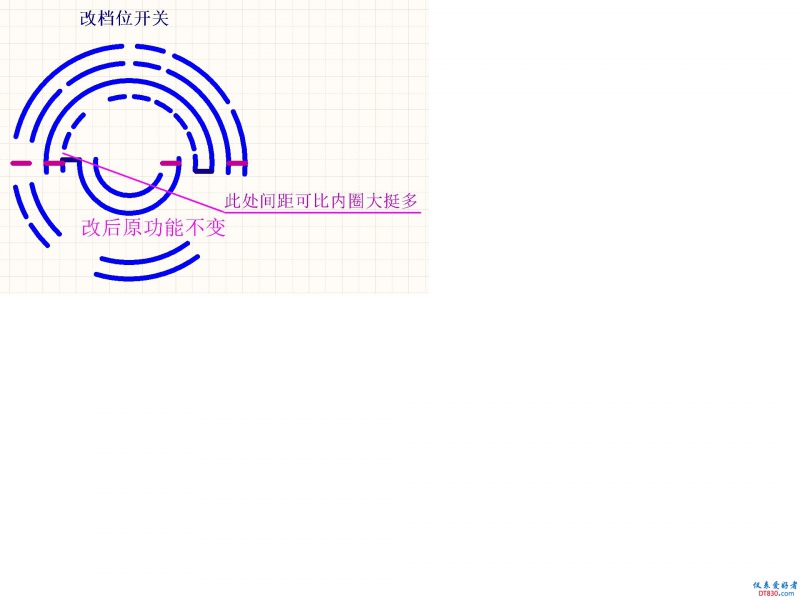

该表的芯片电源端在关机时是接地的（电池负极），可否取消此接地设置，如果确实需要此设计，建议按下图改下如何。
因为很多表、包括我的弘大DT9203，使用年久后都会产生相邻较近的档位触点，因弹片的拉压，铜箔被碾压塌陷延伸，导致两临近铜箔相连，造成短路故障。（多产生在内圈，因间距太小）
当然现在的产品更新很快，不一定用坏就淘汰（包括万用表），但是产品的信誉可是日日积累起来的，不容散失。

建议很好。在哪看到过：有个万用表就因为PCB八卦盘使用年久后，相邻较近的档位触点，因弹片的拉压，铜箔被碾压塌陷延伸，导致两临近铜箔相连，造成短路故障。很长时间找不到问题，后来用放大镜看到相邻铜箔短连，排除后问题解决。

楼主很细致

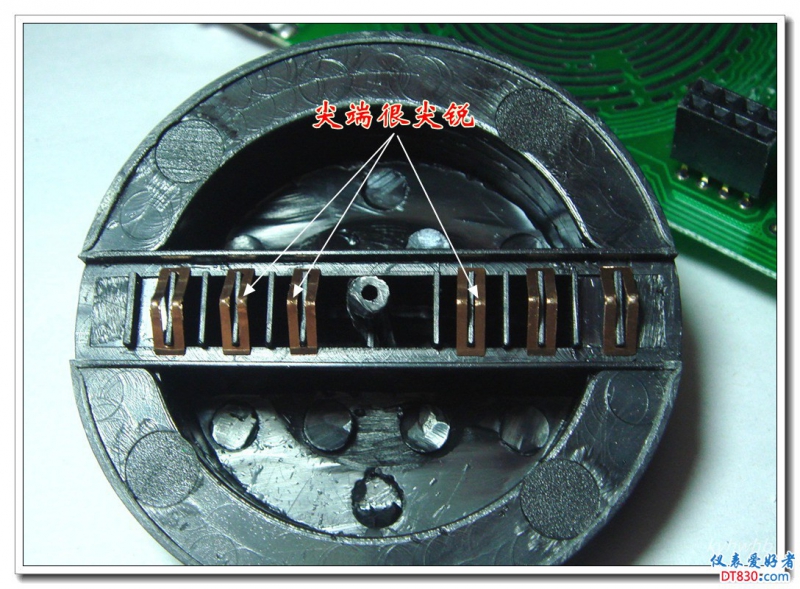

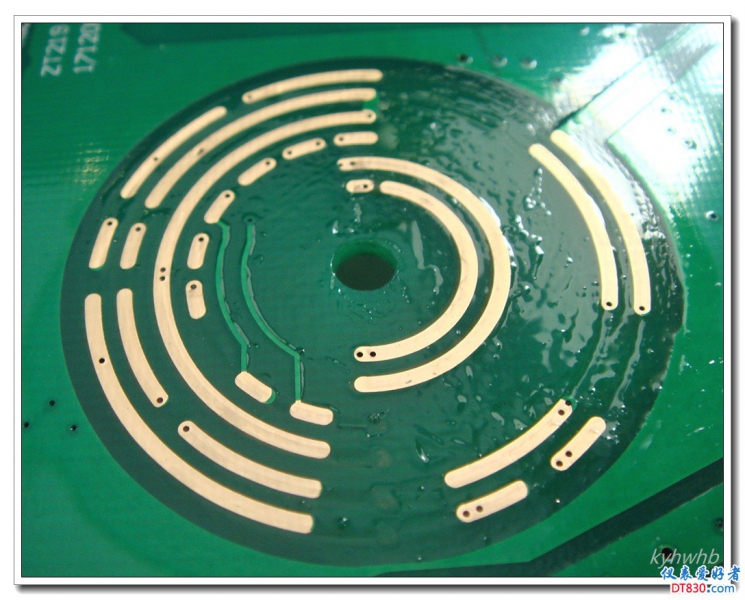

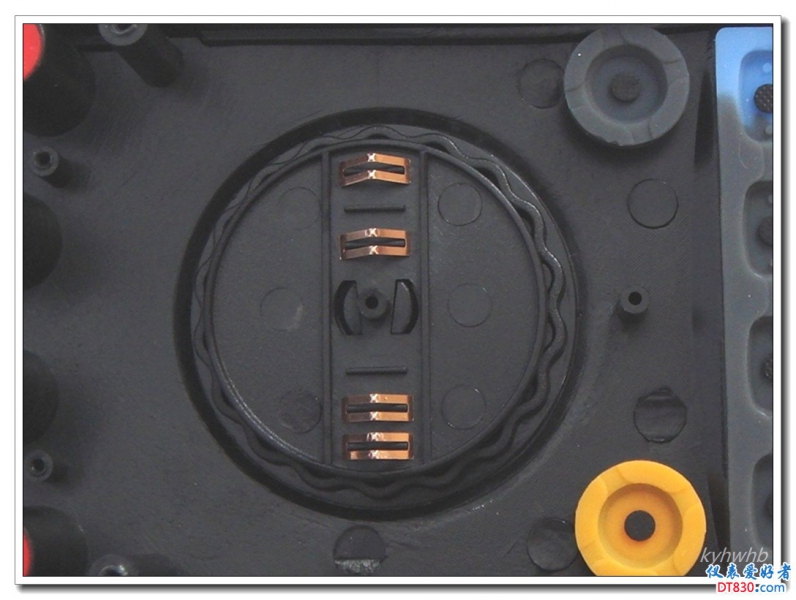

小建议不错！ZT219的刀盘和簧片工艺看起来不错的，同时有润滑脂的保护应该很耐用！

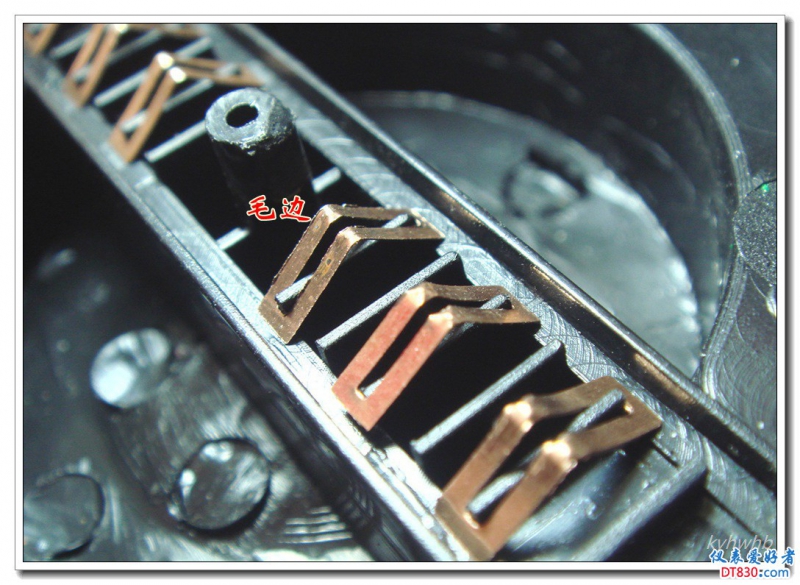

下图是某山寨表的簧片。。。

用琴键开关代替拨盘开关不是更好吗

很好的建议，厂家基本不会改。

不放心的自己用刀割掉一点加宽就是了。

UT全部是刀位关机短路正负的，或许设计者有道理？

看看这个DT9203的图，经过多次清理。DT219如果相连，电池的电可就全放没了，直至电池漏液。（当然新表还不会，日久呢？）

很专业的建议！

jsycwnw 发表于 2018-2-27 09:25
很专业的建议！

过讲了，只是自己的DT9203遭遇该问题的袭扰，好在该档位只是液晶的小数点位。要是正负电源端，可就苦了电池了。

很有道理，很有道理，

你的建议已经转交给众仪负责人去了，感谢提出建议。

43545 发表于 2018-3-1 14:27
你的建议已经转交给众仪负责人去了，感谢提出建议。

谢谢坛主支持。

楼主很细心
