ZT219换基准终极调校

ZT219换了电压基准MAX6190后，原基准电压1.23V，现1.25V，因此会导致电压、电流、电阻档很大的误差，这些档都必须的从新调校。

该表对电源电压的稳定性很敏感，所以此次一块将电源改为稳压3V供电，这样一起调校，免得重复拆焊24c02(现已两次焊下)。这次把分压电阻也焊了下来，测测它的性能如何。经测试，1K的0.99965K，温飘7ppm，10K的10.00246K，温飘 -1.5ppm，100K的99.7232K，温飘12.1ppm，1M的0.998306M，温飘1.55ppm。整体还是不错的，而且温飘挺好的。既然拆下来了，就一并把阻值调一下。通过串并，1K的组成了1.00004K，10K的组成了10.0000K，100K的组成了100.005K，1M的组成了1.00004M。

在基准、电源、分压电阻全部完成后，先短路了板上校对点，24c02在板上校了基本电压量程100mV档和基本电阻量程10K档。校对后这两档很准确，一字不差。其它电压档因分压电阻改变了有误差，这待下一步拆下24c02时分档调校。因为电阻档仅有10K校准和10M修正位，其余档均由电阻精度来保证，所以上面才把分压电阻都串并成标准值。那么结果如何呢，本以为可一次通过，但实测除10K标准比例档精准外，其余档均大于标准值不少。看来各档的比例关系并非一致。

没办法只好重新调分压电阻，使其每档的显示与实际值相同为止。电阻调校完后，拆下了24c02，对直流电压档分别校对一边。接着测试了直流电流，百微安档有点误差，进行了修正，毫安、十毫安、百毫安很准，没动，A档没测。最后把交流电压各档的底噪校一边（无输入时为零），整个过程顺利完成。

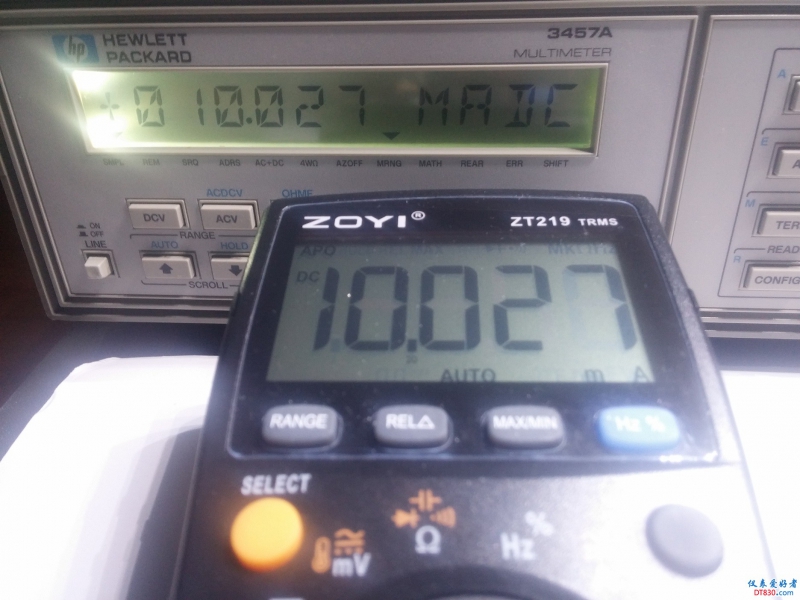

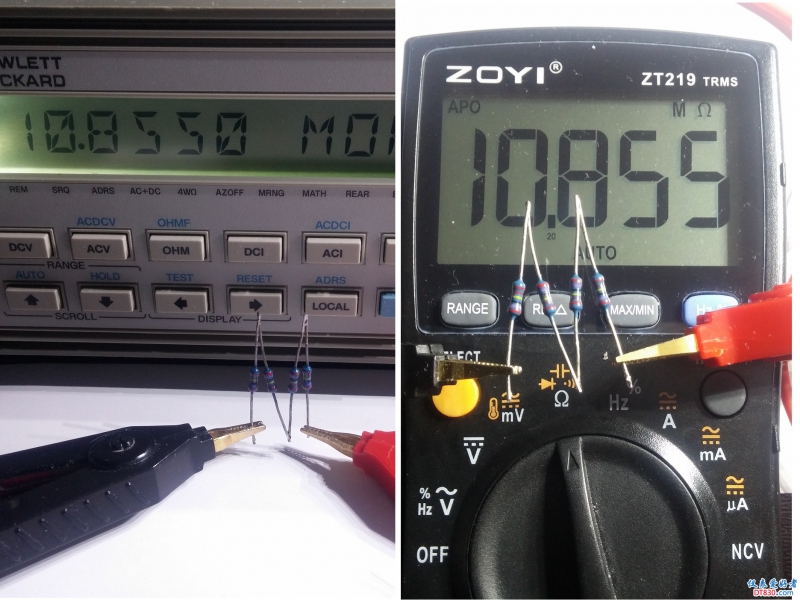

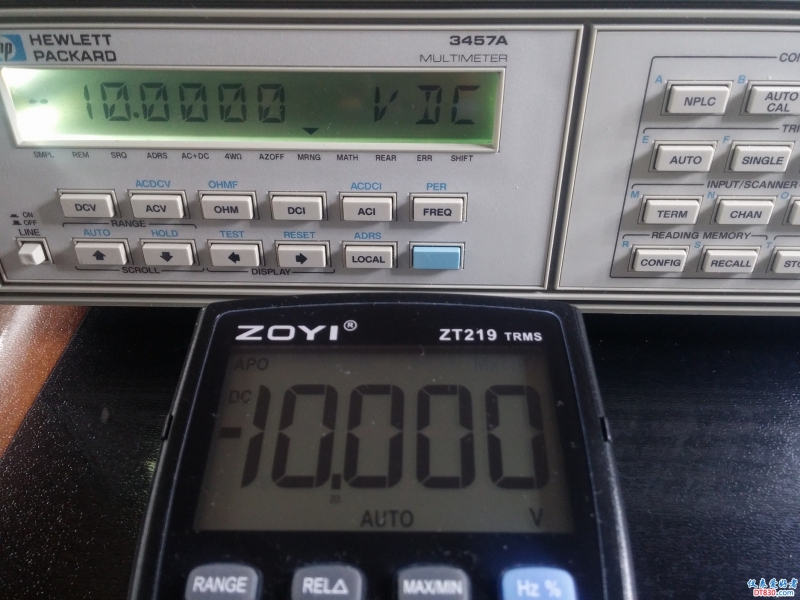

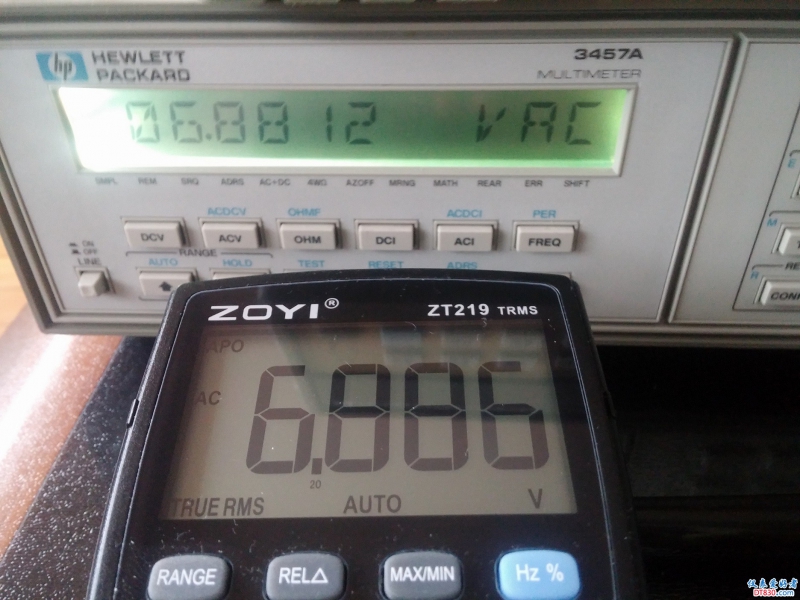

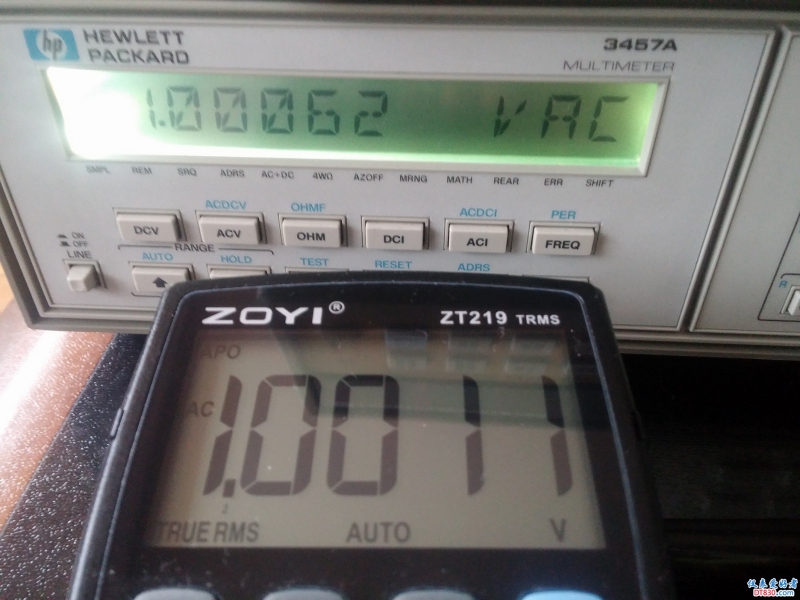

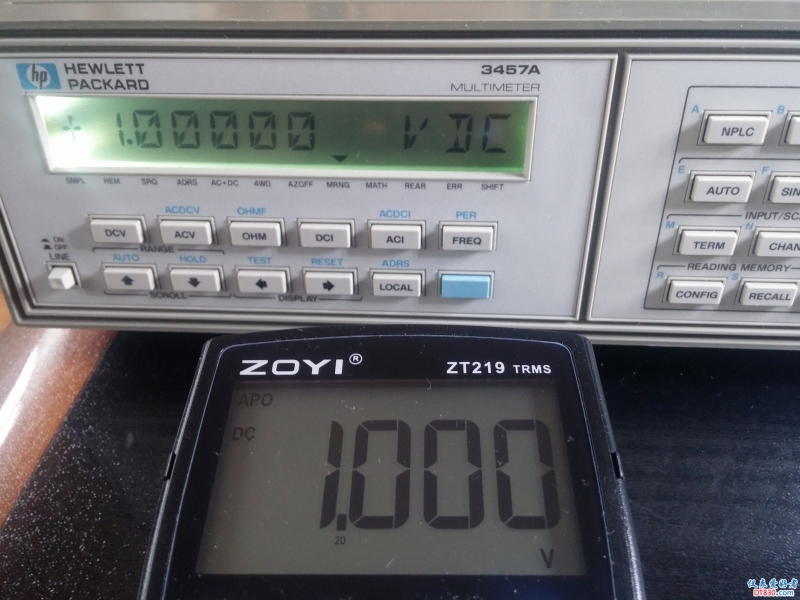

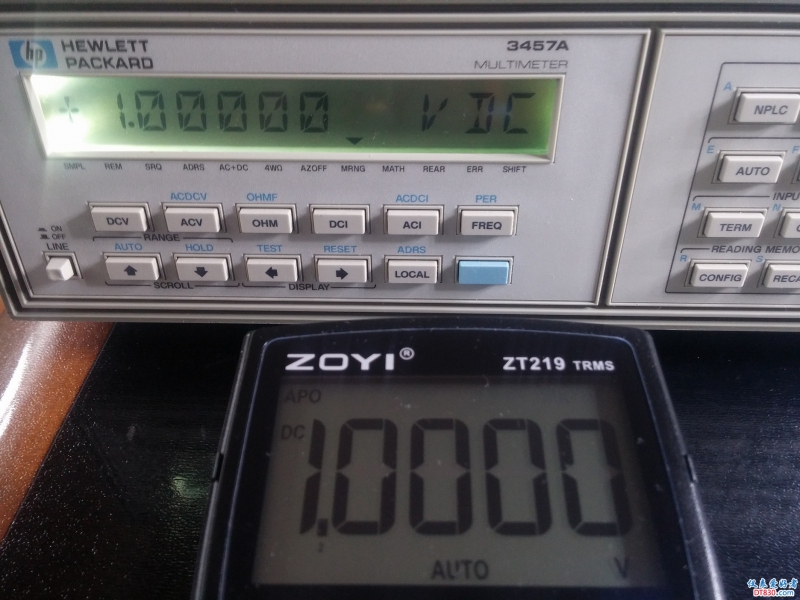

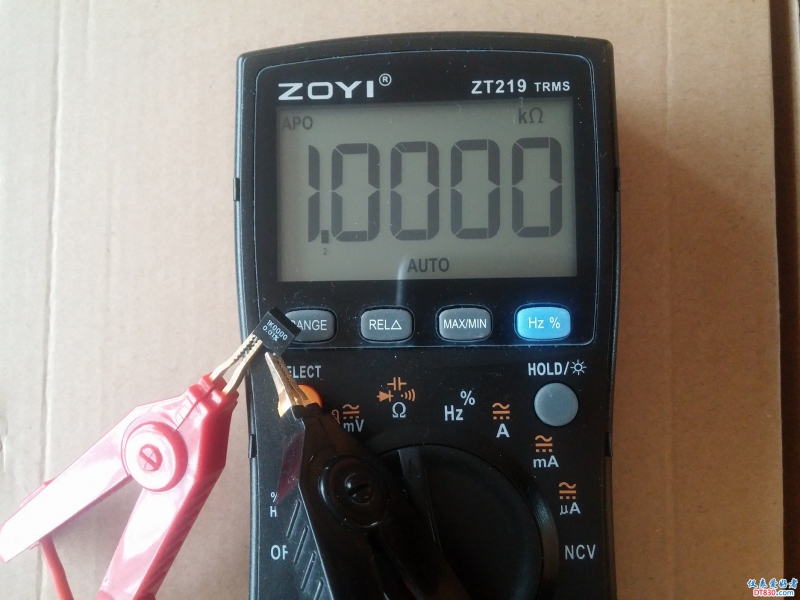

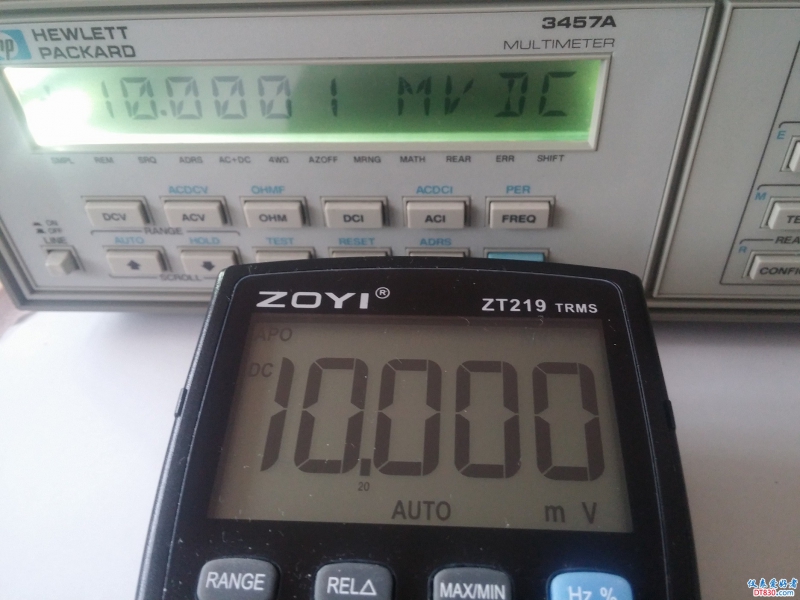

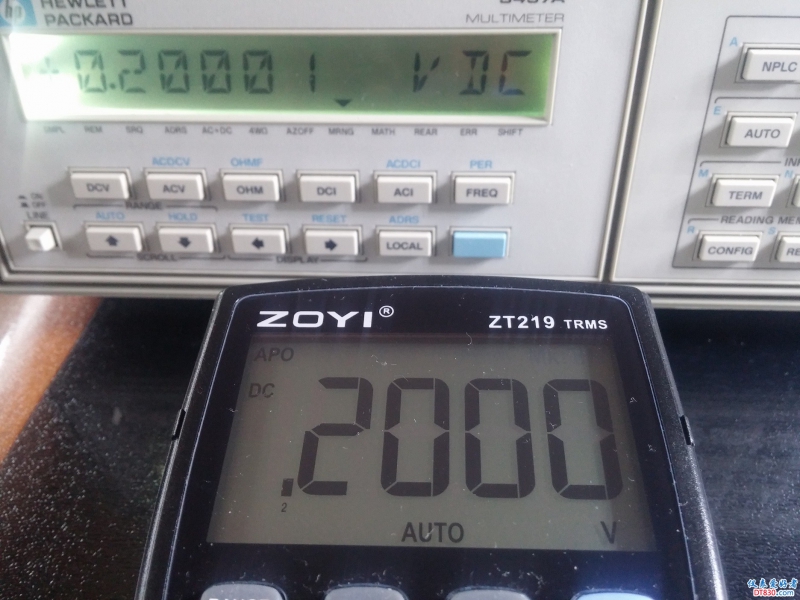

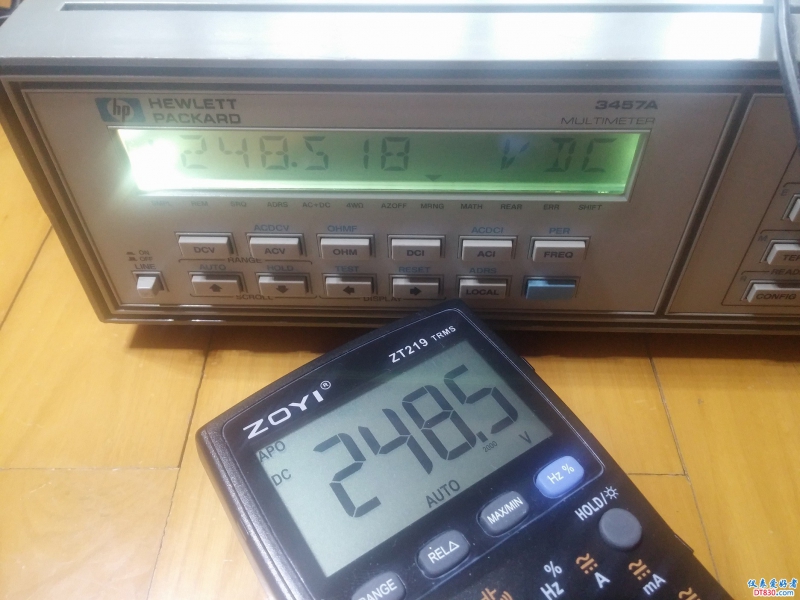

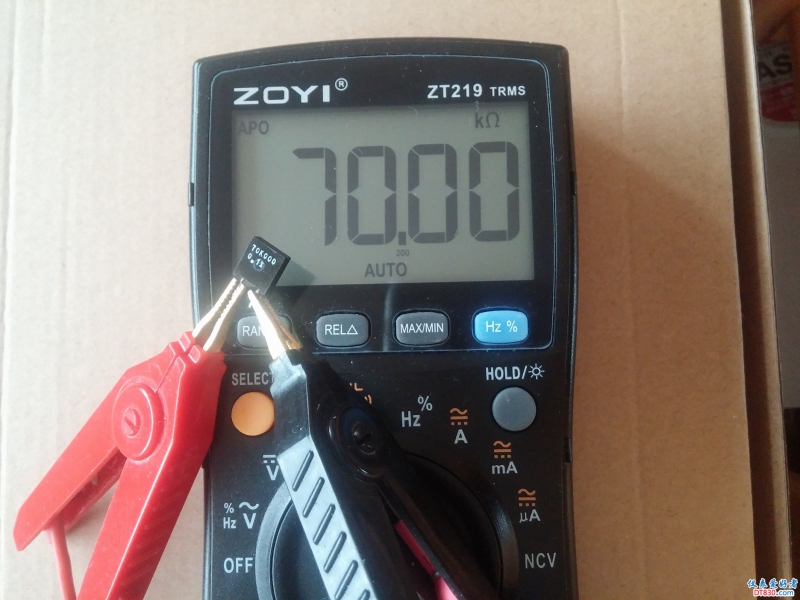

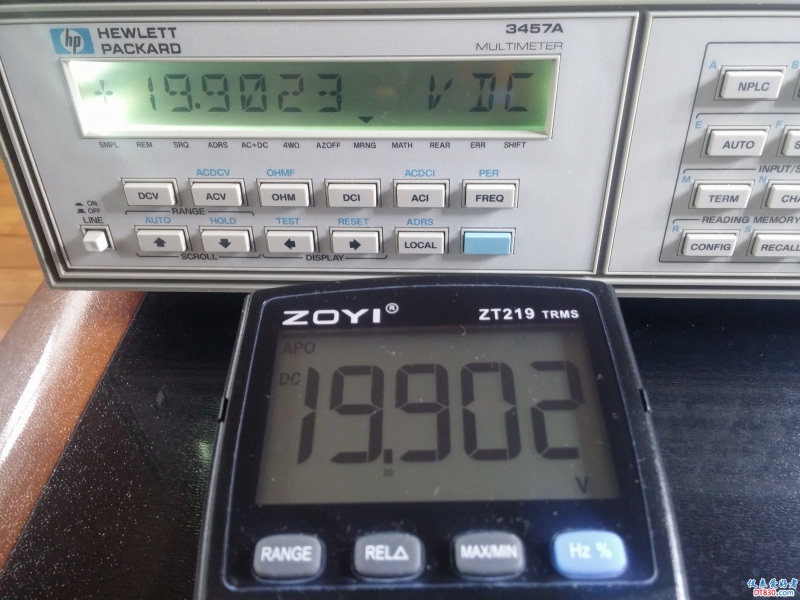

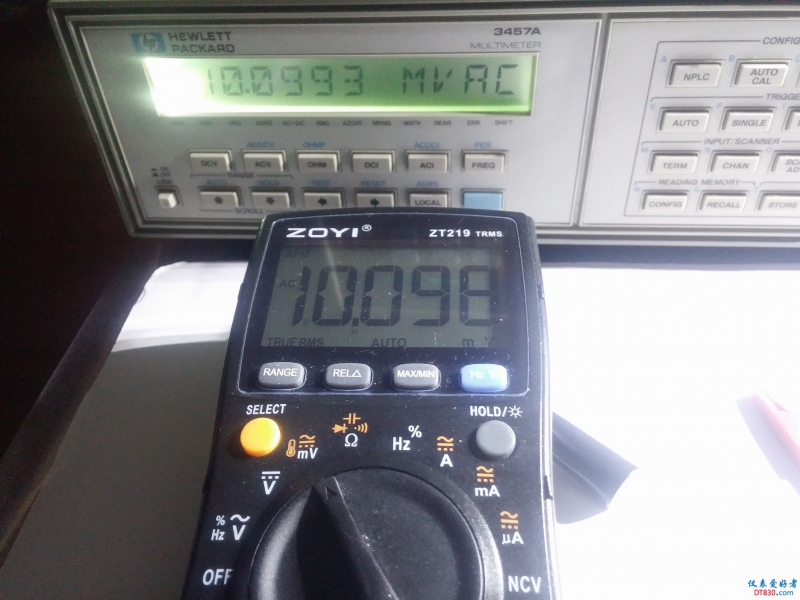

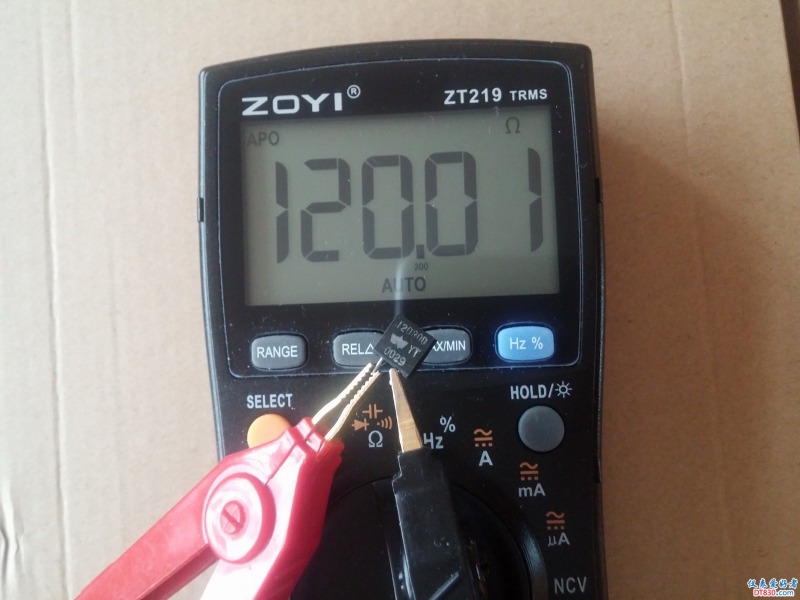

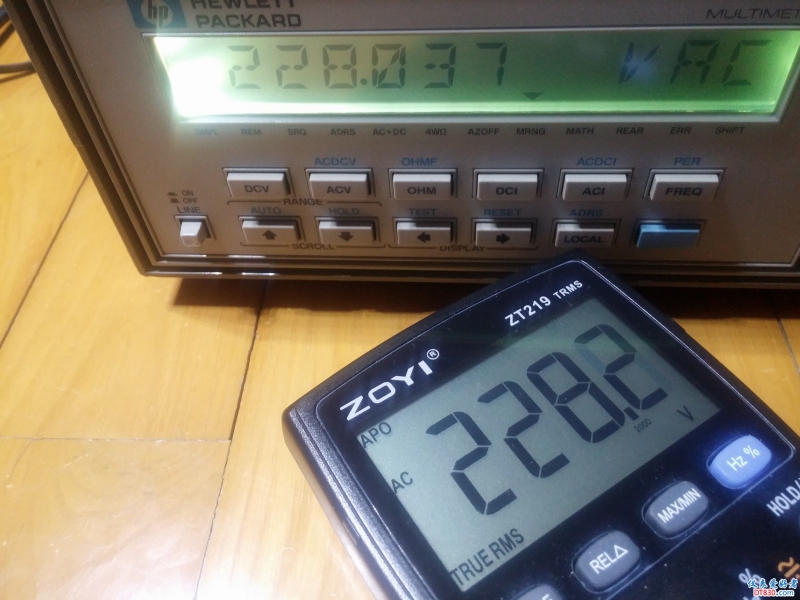

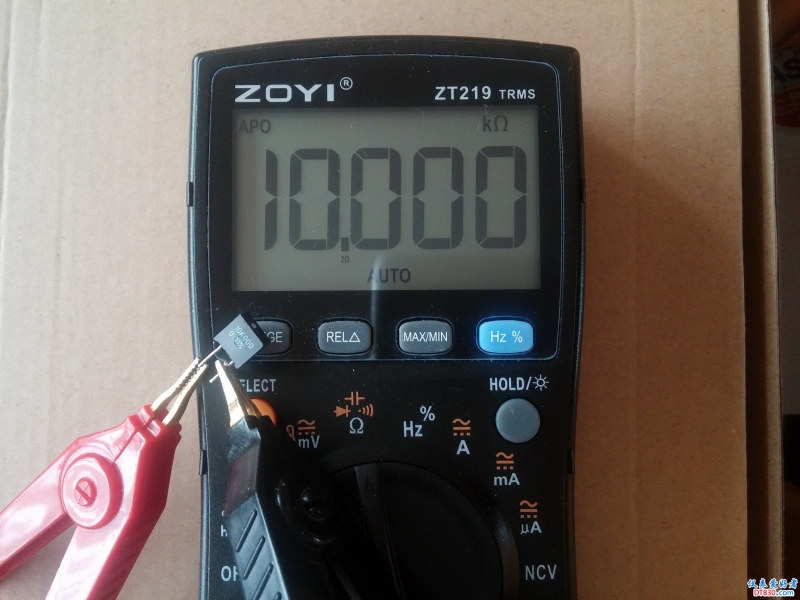

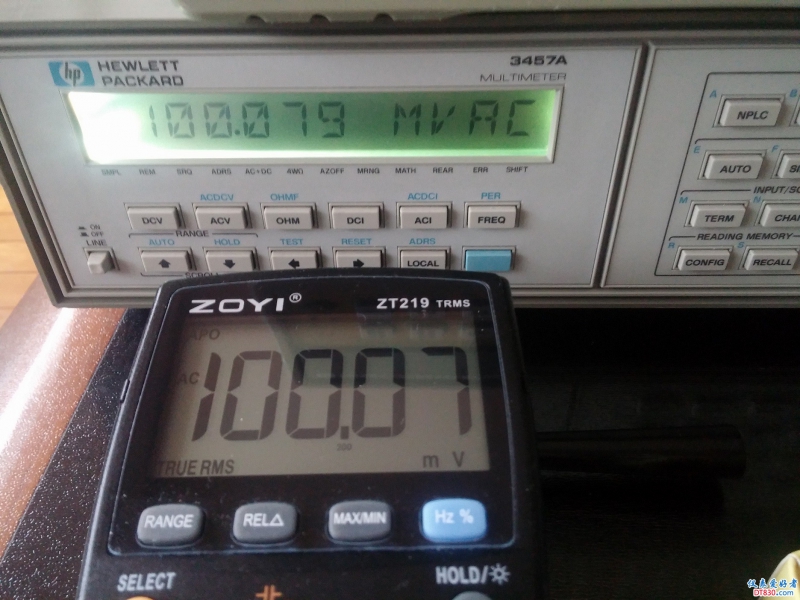

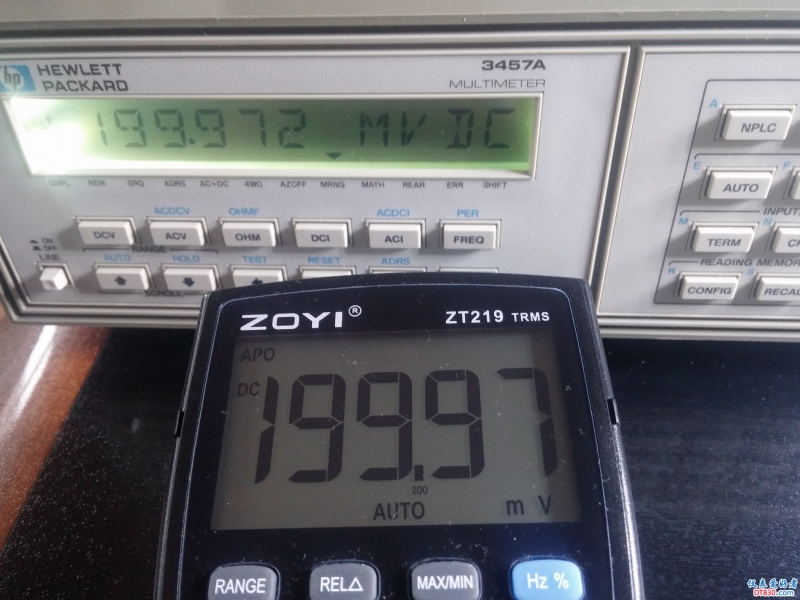

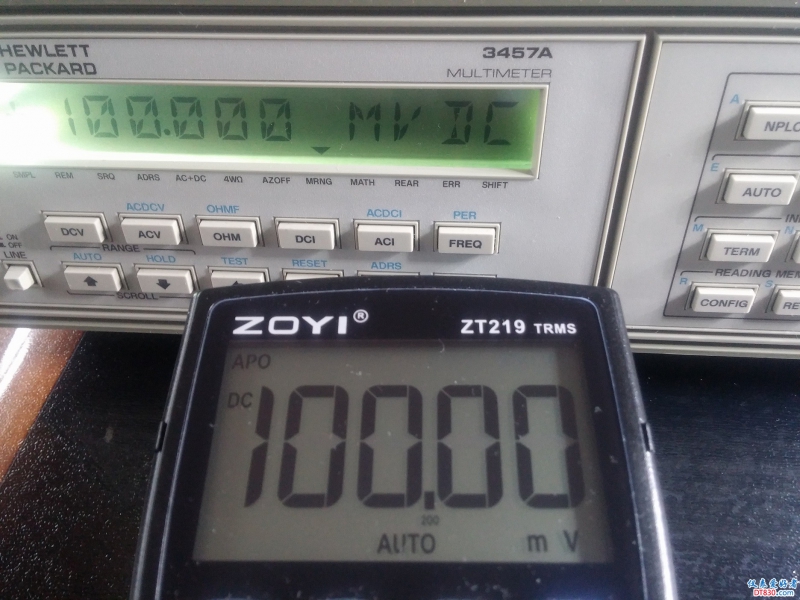

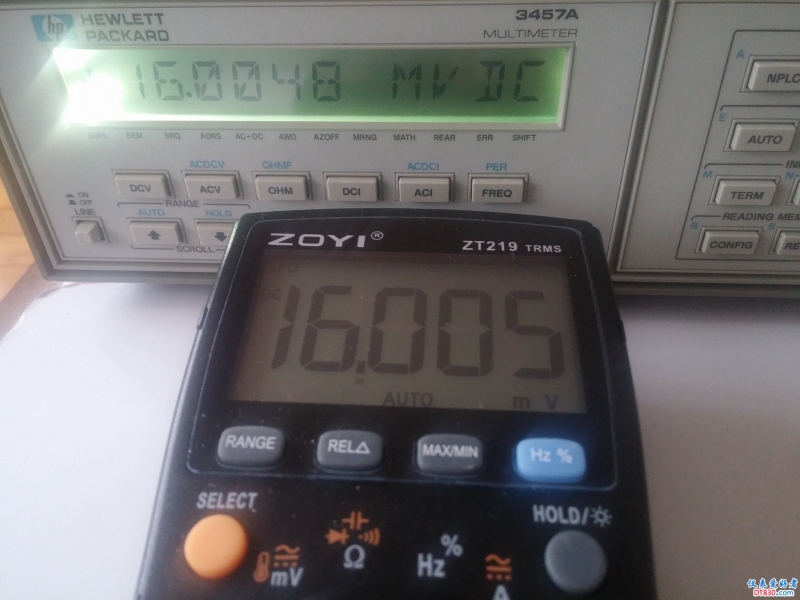

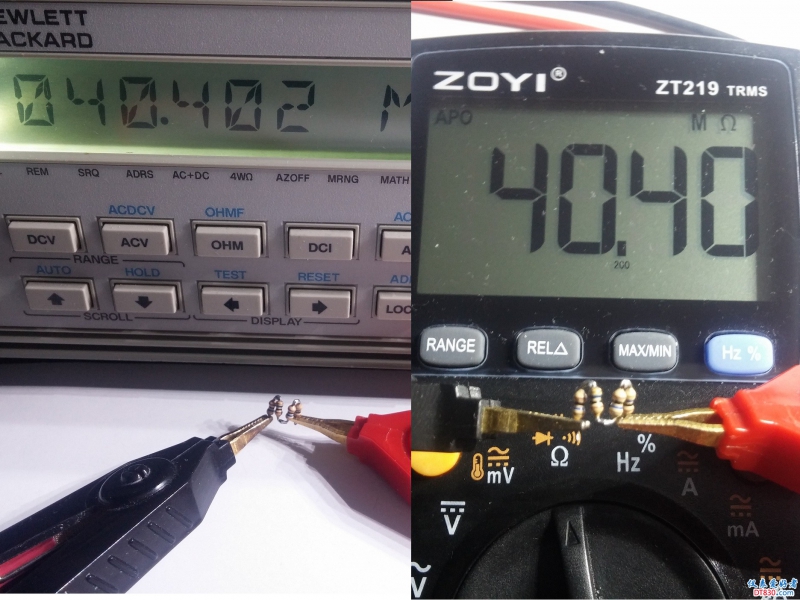

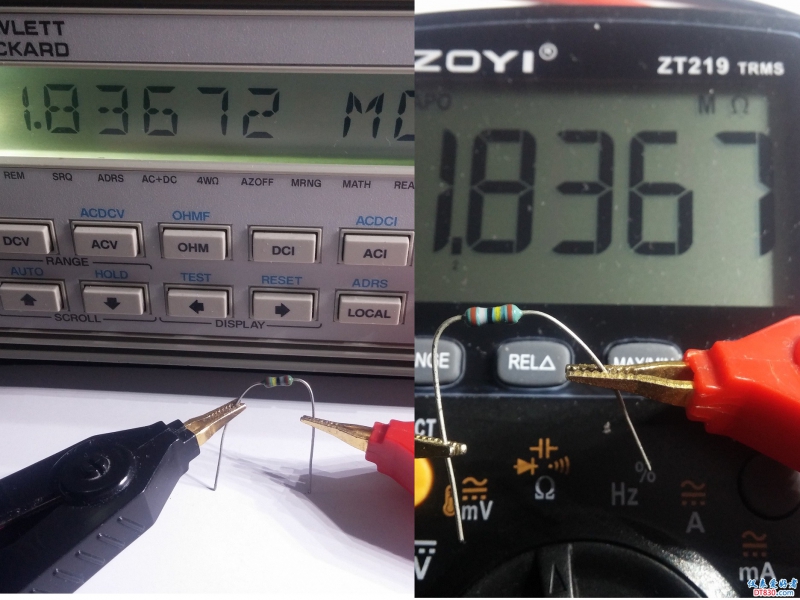

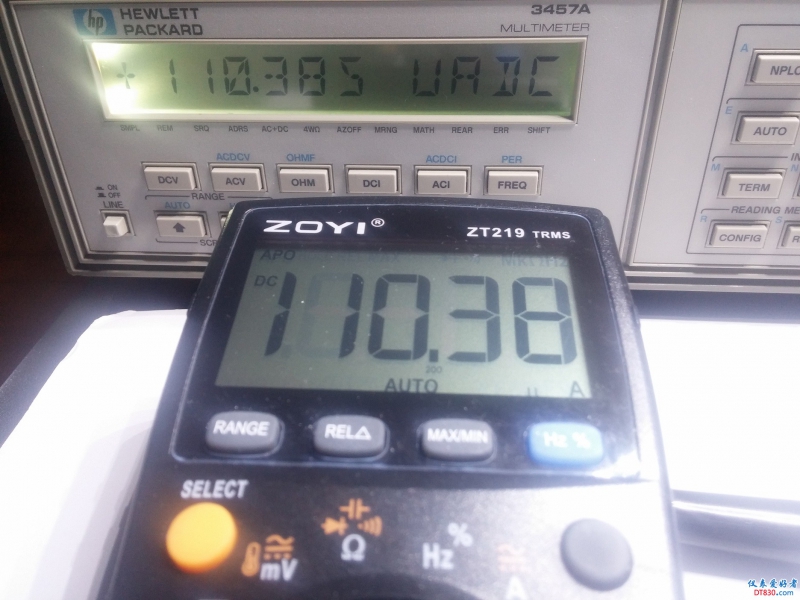

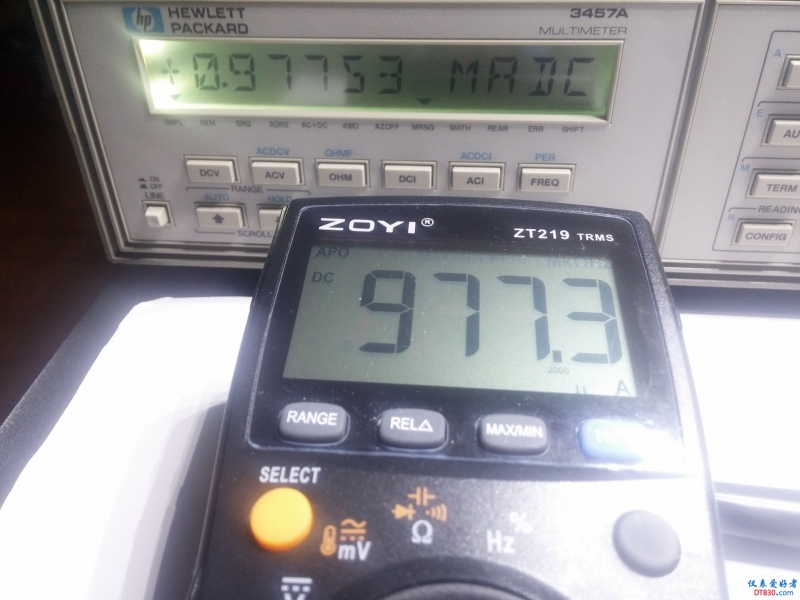

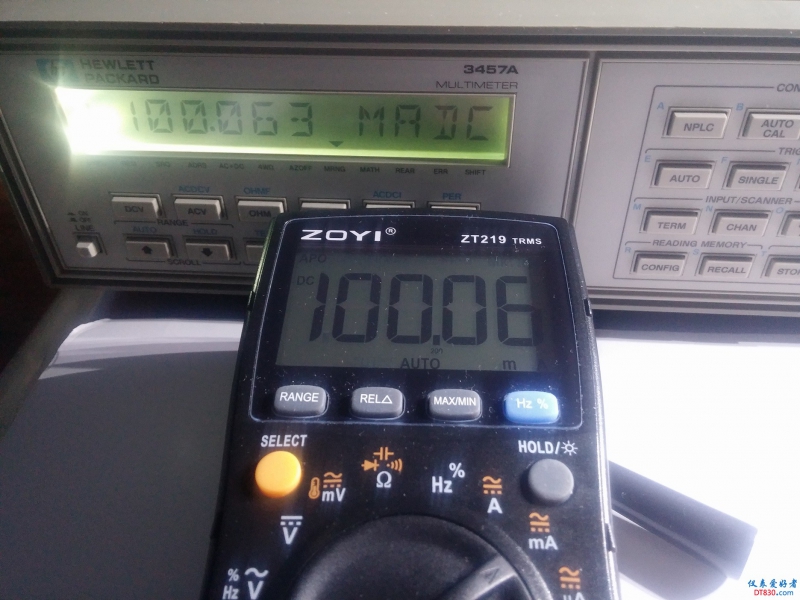

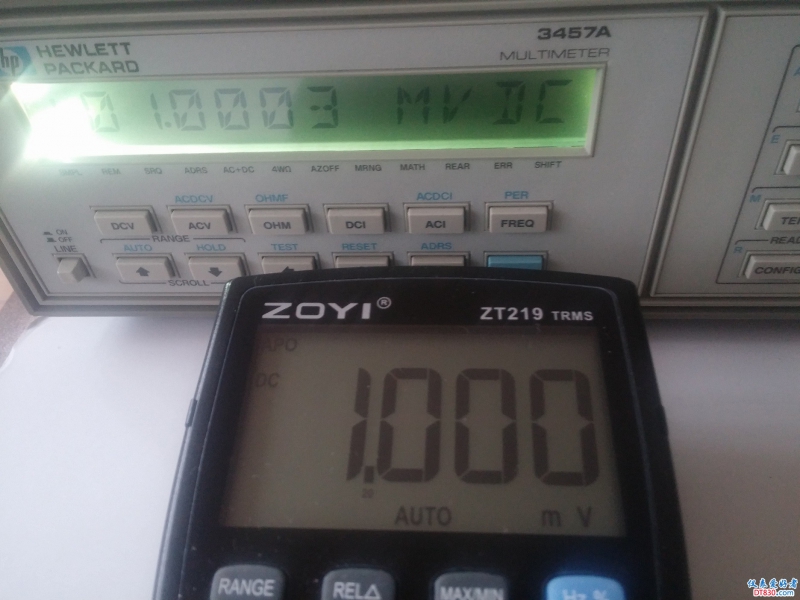

下面上些实测图，性能有了显著提升，特别是电阻档，原指标只有0.2%+3~5%+5。

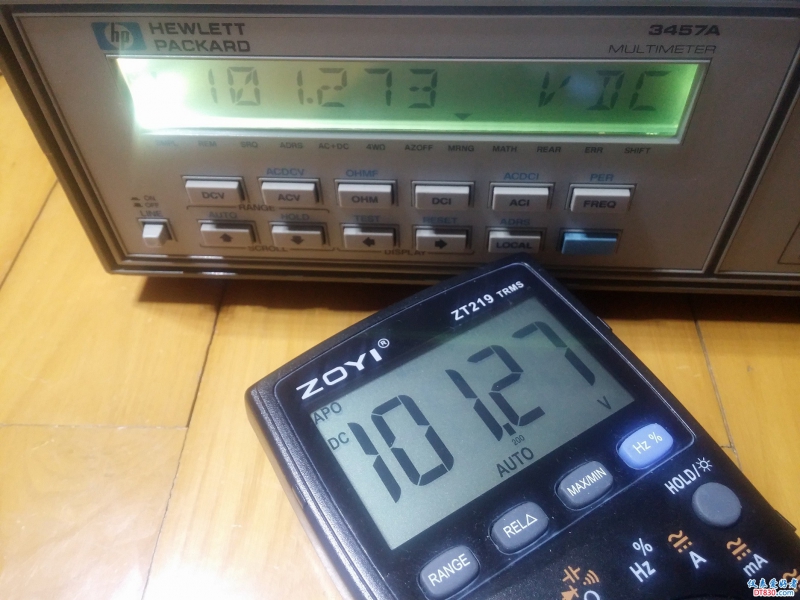

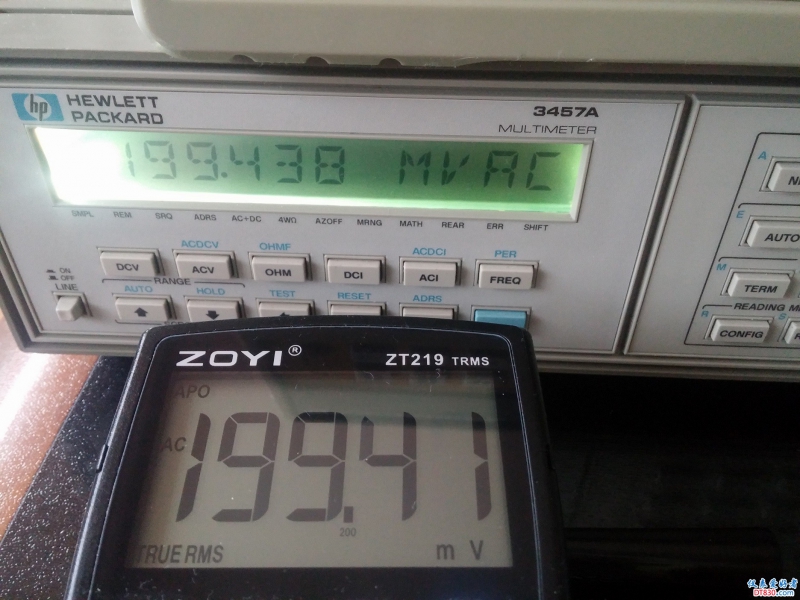

补没传上的图

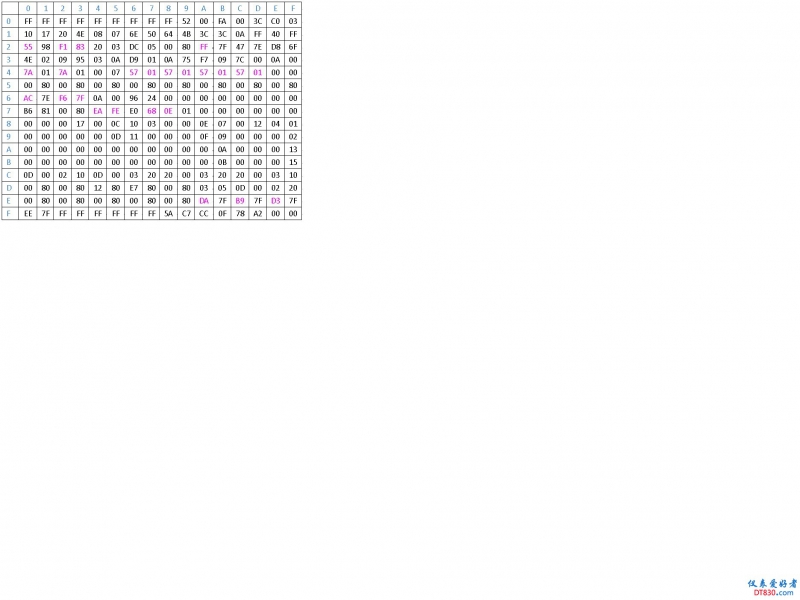

红色字为已修改项

有这么的精神，很好，不折腾誓不罢休。

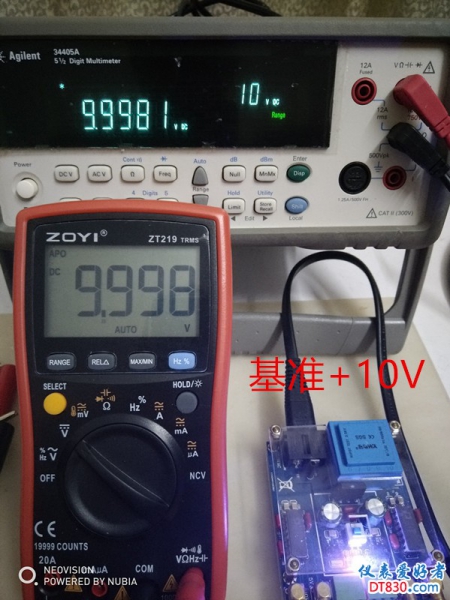

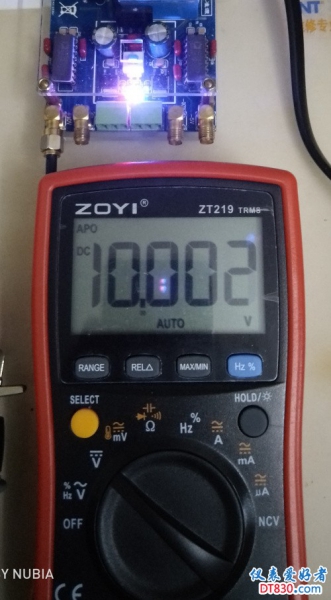

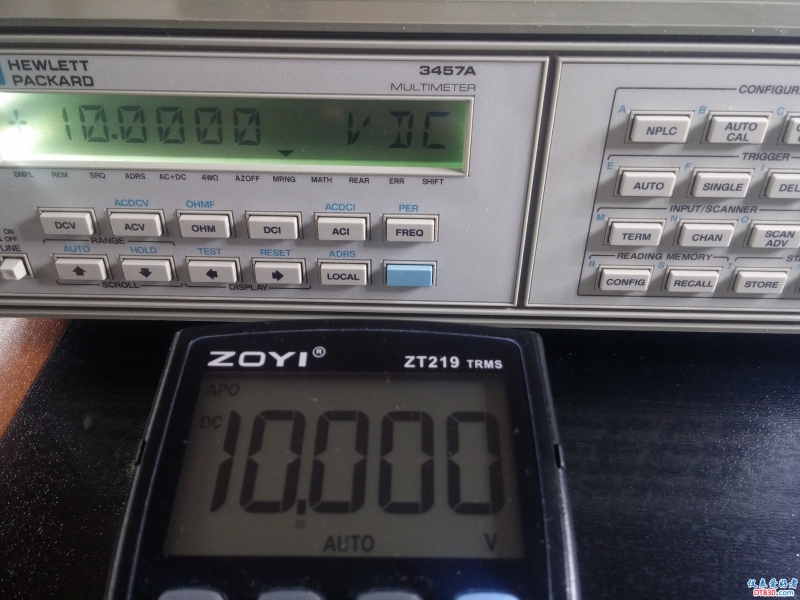

温漂是有点大了，从2月1日发上坛的图片看，到3月28日的图片，测量AD588基准电压10V，差了4个字。
2月1日




3月28日

219万用表已被研究的淋漓尽致，好技术。

光速飞行 发表于 2018-3-31 10:09
有这么的精神，很好，不折腾誓不罢休。

闲着无事，消磨时间。

光速飞行 发表于 2018-3-31 10:24
温漂是有点大了，从2月1日发上坛的图片看，到3月28日的图片，测量AD588基准电压10V，差了4个字。
2月1日

环境温度变化真不小。

勇闯沙滩 发表于 2018-3-31 11:44
219万用表已被研究的淋漓尽致，好技术。

没什么技术，按着网上铺好的路走。

wgsd 发表于 2018-3-31 12:16
环境温度变化真不小。

想有一个非常稳定，准确的表，真的很难。

wgsd 发表于 2018-3-31 12:15
闲着无事，消磨时间。

可以返销众仪公司了，这算是219+版本的。

光速飞行 发表于 2018-3-31 15:46
想有一个非常稳定，准确的表，真的很难。

是的，总有某些不足，成本也在作怪。

糊涂周 发表于 2018-3-31 17:18
可以返销众仪公司了，这算是219+版本的。

还是有一两个字跳动的，不过我的手机挺好，总能抓住相同的数。智能手机理解人意。

wgsd 发表于 2018-3-31 17:59
是的，总有某些不足，成本也在作怪。

校准仪表，最难就难在电阻温漂，找几个电阻都在成千成万的电阻里找在高温50C以上，30秒内一字不跳的电阻，低温漂的电阻价格又贵很难买很多，不象国外大厂人家的电阻都是定做的，找到了价格以已经够买一个好表了，难上加难，有时找到了能稳定多长时间不得而知。

好精神，

很好！谢谢分享！

楼主在表的原理和电路方面我是外行，219 有个现象，请你看看，

219的电阻档，特别是199.99欧档短路表笔到最后稳定要10多秒以上。但是如果先短路表笔，从任何其它档位切换到电阻档，读数确是立即稳定的。难道这时电阻档内部不要量程转换和其它内部运算？
你在这方面比我懂，看看是否能把这种快速调出了？219就更受欢迎。
上面是我瞎想的，你看看。

散淡021 发表于 2018-4-3 15:20
很好！谢谢分享！

楼主在表的原理和电路方面我是外行，219 有个现象，请你看看，

很赞成你的细心与研讨精神，我刚试了一番，的确与你说的一样，我也一头雾水
我测试了一下1欧、10欧和100欧的电阻，发现小电阻立马稳定，100欧的显示九十几欧迅速升到实际值。如果后夹电阻，自动档很慢（需从高档往下降），手动档也没先夹电阻快，显示是100点几欧往下降，直到实际值，降的比较慢。
219的芯片介绍，电阻测量，表内提供1V的测试电压，还有两只27n的电容，分别接在比例电阻和被测电阻滤波用。估计还是内部电压在开路时较高或电容充电电压较高，测量时有个下降或电容放电过程。而先夹表笔，打到电阻档时，电压是从低上升或电容从低压开始充电，达到实测值时就停止了，比放电时间短，特别是短路表笔，检测端就不存在电压上升和电容充电过程。个人见解不一定对。
我试了下DT9203(7129芯片），同样，先夹表笔，打开开关就两下显示零，后夹表笔，得40秒显示零。

wgsd 发表于 2018-4-3 18:57
很赞成你的细心与研讨精神，我刚试了一番，的确与你说的一样，我也一头雾水
我测试了一下1欧、10欧和10 ...

谢谢！
你说的有道理，具体也只有开发设计者知道。

感谢楼主  学习了

这论坛打开图片不快啊。。。

这表给调校的准。这样太费时间了。很少人有高位台表做校准呀
