计算器按键失灵了

发表于:2018-5-19 16:20:32 3775
电子产品
行为类别: 维修
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: 计算器

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
这个计算器估计是山寨的,按键较硬,有失灵的,需使劲多按几次才有反应,于是将其拆开,以为清理擦拭一下会好。结果更坏了,大部分按键基本失效。用万用表测一下按键的导电橡胶,怎么竟然是开路的。原因,按键不是导电橡胶的,只是在上面敷了一层导电膜,原本就已经磨的快没有了,再经使劲的一通清擦,这下彻底没了。
没办法找出修理频率计按键时买的导电银浆。原频率计的几十个按键有不少失灵的,因买不到相同规格的按键,只能想法修复。但频率计的按键的确是导电橡胶的,用刀在其按键橡胶侧面削一下,测量侧面与端面仍然导电,失灵的原因是按键下面的触点氧化发黑,形成隔离膜而失灵,将触点打磨光亮即刻恢复,但一两个月后又再次氧化。后来在打磨光亮后,用导电银浆在触点上涂了一层,才彻底解决。至今已两年半了,再没发现失灵。
银浆找出后,看了一下,还没硬化。于是就在按键的端面仔细的涂了一层,待银浆干了后,满怀高兴的安装复位,喜悦的按下按键,嗳!怎么没有反应,一通乱按,就像没装电池一样。满头雾水的再次拆开,用表一量,怎么电阻高达几兆欧和开路。原来银浆已经失效了。
银浆失效了,也不值得为一个不常用的计算器再邮购了。于是求其次之,找出不干胶铝箔。曾用其修过遥控器,虽然好用,但使用一段时间因其与橡胶粘结不牢靠,会跑到别的地方去。先做了下试验,将其不干胶刮掉擦净,用手边的导热胶粘贴,结果比不干胶牢固。
随后把所有的按键均用导热胶粘上了铝箔,至此计算器按键全部修复了。

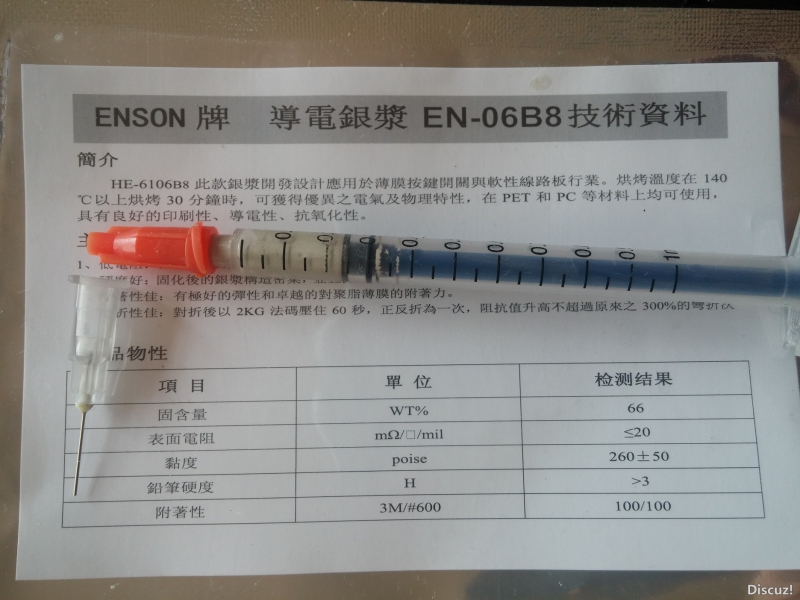

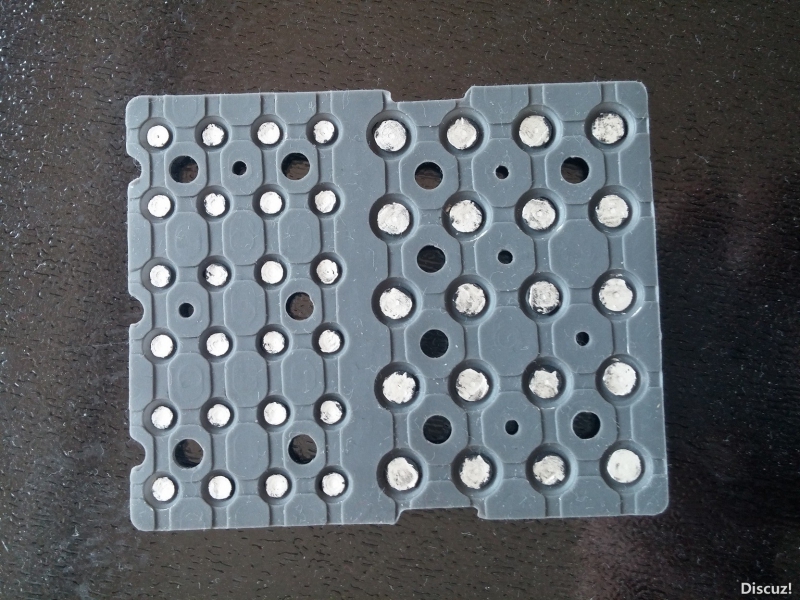

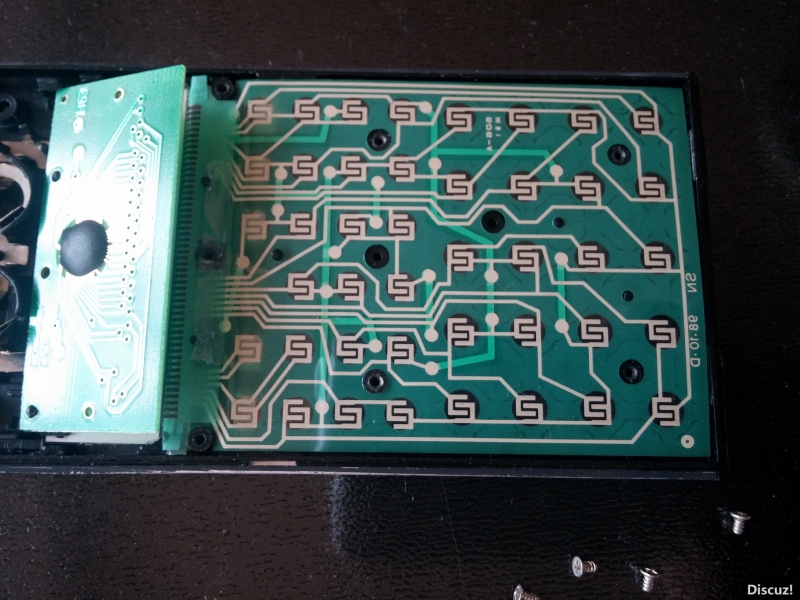

现附几张涂导电银浆的照片,粘铝箔的照片不慎删除了,就不重照了。
1.jpg 2.jpg 3.jpg


收藏
送赞
分享

评分

参与人数 1金钱 +2 收起 理由
rivrz + 2 赞一个!

查看全部评分总评分 : 金钱 +2

发表回复

评论列表(4)

rivrz 数字探长 2018-5-19 20:21:36
本帖最后由 rivrz 于 2018-5-20 00:11 编辑

前两天也想修个遥控器来着,家里空调的,拆开后看到电路板触点上有一层黑色的物质,以为是氧化层,就一直刮,刮到底也没看到铜箔,后来意识到黑色的莫非是导电层
2018-5-19 20:21:36 回复
wgsd 楼主     数字大神 2018-5-19 22:35:41
rivrz 发表于 2018-5-19 20:21
前两天也想修个遥控品来着,家里空调的,拆开后看到电路板触点上有一层黑色的物质,以为是氧化层,就一直刮 ...

现在不少遥控器,因使用单面PCB,又不使用跳线,而是在按键位置直接涂导电漆,并用导电漆作为跳线,附在PCB绝缘层上,以简化工艺。所以那层黑色的涂附物是不能刮掉的。
2018-5-19 22:35:41 回复

评分

参与人数 1金钱 +2 收起 理由
rivrz + 2 多谢讲解,学到新知识了

查看全部评分总评分 : 金钱 +2

rivrz 数字探长 2018-5-20 00:16:36
wgsd 发表于 2018-5-19 22:35
现在不少遥控器,因使用单面PCB,又不使用跳线,而是在按键位置直接涂导电漆,并用导电漆作为跳线,附在P ...

奥,原来如此。学到新知识了。虽然遥控器没修成,好在最后长见识了,多谢大神讲解
2018-5-20 00:16:36 回复
喜欢就好 数字精灵 2020-10-20 21:59:56
学习了,谢谢分享!
2020-10-20 21:59:56 回复
