修复ZT-X万用表uA档的建议

623452413 发表于 2018-5-28 18:21
群主，我不同意这种说法，楼主换了一只电阻，就解决了电流档底数的问题，也就是从技术上说，这个不是很难 ...

原话是：开关方式就有这个现象（短路回0）
我也不是太懂的

wgsd 发表于 2018-5-28 18:19
为何不改一只电阻解决问题。台表都是按键为主，没见有电流档短路底数的。
其实万用表检修中很少提直流电 ...

你改了之后，电流档短路就没有底数？？ 改哪个电阻？

wgsd 发表于 2018-5-28 18:19
为何不改一只电阻解决问题。台表都是按键为主，没见有电流档短路底数的。
其实万用表检修中很少提直流电 ...

按键不同于电子开关。这个表电流档改为按键的话，应该没这么多电流档问题

5448 发表于 2018-5-28 18:33
按键不同于电子开关。这个表电流档改为按键的话，应该没这么多电流档问题 ...

我说的台表按键都是电子开关。现在很少有真实的硬按键开关。

wgsd 发表于 2018-5-28 18:36
我说的台表按都是电子开关。现在很少有真实的硬按键开关。

我台表也是按键电子开关。X是电子开关，但是不是按键控制的，是通过两瓣触点同时接触表笔后导通给电子线路一个信号…恰好就是这个信号才引起这个问题

43545 发表于 2018-5-28 18:31
你改了之后，电流档短路就没有底数？？ 改哪个电阻？

1楼说的很清楚，Q5栅极落地电阻。

wgsd 发表于 2018-5-28 18:41
1楼说的很清楚，Q5栅极落地电阻。

你发的已经给厂家去了。截图发去的。

5448 发表于 2018-5-28 18:40
我台表也是按键电子开关。X是电子开关，但是不是按键控制的，是通过两瓣触点同时接触表笔后导通给电子线 ...

你说的对，这种触点接触方式带来了控制信号的干扰。我提出的改进方法是在不影响控制状态的情况下，减小被管的对地分流电流，从而使这个干扰电流小于该表的最高分辨率，也就看不见底数了。如改成20M欧，底数不到0.09uA。

43545 发表于 2018-5-28 18:50
你发的已经给厂家去了。截图发去的。

谢谢坛主，论坛能为厂家提供点有用建议，也是坛友对论坛福利的回报，真的感觉很费劲很累。
如果是国外，感觉即便意见不正确或着错误的，厂家也会很高兴，毕竟是善意之举，可吸之有用之处，了解群众欲望。

谢谢坛主加精，不求精华，只愿论坛越办越好。

623452413 发表于 2018-5-28 17:58
我同意楼主说的，短路有底数，就意味着表笔间有开路电压，这个电压会导致测量出现误差。 ...

我实际测量了，25uA以下电流都没有叠加，几个表在一起测量都一样， 没有误差，所以说没影响，和其它表一样。

wgsd 发表于 2018-5-28 18:00

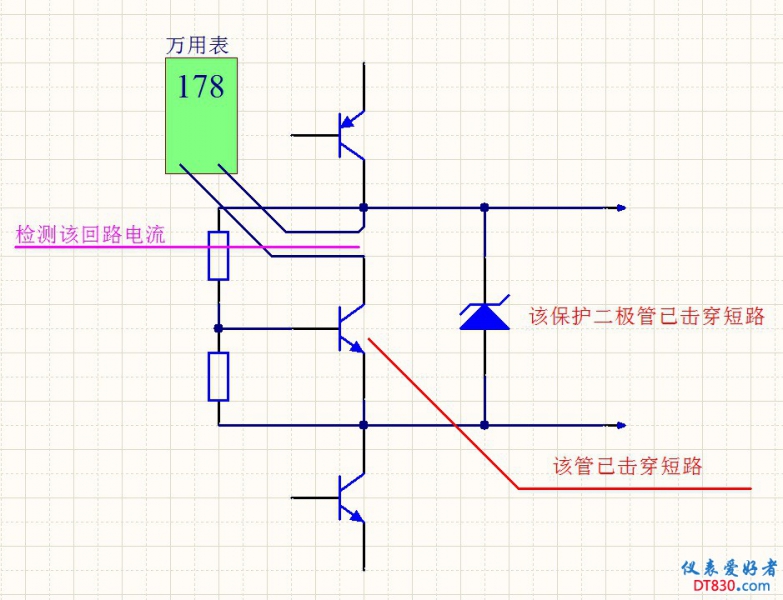

如果产生我图中的情况，表显示180uA能跟实际情况一样吗？如果显示零马上知道不正常，有断路和短路情况。
...

主要是对测量没有影响，改为以前的习惯当然也行。

623452413 发表于 2018-5-28 18:21
群主，我不同意这种说法，楼主换了一只电阻，就解决了电流档底数的问题，也就是从技术上说，这个不是很难 ...

换个电阻我说肯定不行的，行和话厂方早就做了，换了电阻控制电路肯定又出问题了。

wgsd 发表于 2018-5-28 18:41
1楼说的很清楚，Q5栅极落地电阻。

改了这个电控制电路会受影响的。

光速飞行 发表于 2018-5-28 20:07
主要是对测量没有影响，改为以前的习惯当然也行。

应该这么说，对万用表串入电路后的电流测量精度没有影响，但是会造成万用表测量的数值与电路中实际电流值偏差过大，实际就是导致了误差过大。

光速飞行 发表于 2018-5-28 20:12
换个电阻我说肯定不行的，行和话厂方早就做了，换了电阻控制电路肯定又出问题了。 ...

我在前边也和楼主讨论过，我个人觉得将那个电阻换成20m并不是最完美的方案，还是希望厂家拿出个最好的修改方法。

623452413 发表于 2018-5-28 20:18
应该这么说，对万用表串入电路后的电流测量精度没有影响，但是会造成万用表测量的数值与电路中实际电流值 ...

明明是实际测量没有误差，你说的那来的误差？我不懂。

光速飞行 发表于 2018-5-28 20:04
我实际测量了，25uA以下电流都没有叠加，几个表在一起测量都一样， 没有误差，所以说没影响，和其它表一 ...

能不能发一下你的测量电路图，或者是照片呢。不要串联在一起测量，因为ztx本身对电流的影响会让电路中所有的表显示都发生改变。

623452413 发表于 2018-5-28 20:23
能不能发一下你的测量电路图，或者是照片呢。不要串联在一起测量，因为ztx本身对电流的影响会让电路中所 ...

一个一个的测量，所有的表都一样的读数，难道所有的表都不行不会吧

光速飞行 发表于 2018-5-28 20:22
明明是实际测量没有误差，你说的那来的误差？我不懂。

估计你还是没明白，就是说当ztx表串联到电路中测量电流时，屏幕显示的电流的确与流过表的电流一致，你说的测量没有误差是指的这个。但我说的误差是指的电流检测信号会让2根表笔间有电位差，这个电位差会影响被测电路中的电流值。这个影响，最大会有20%左右，也就是说表测出来的电流值，跟电路中实际电流比较，会有非常大的误差。
