修复ZT-X万用表uA档的建议

623452413 发表于 2018-5-28 20:29
估计你还是没明白，就是说当ztx表串联到电路中测量电流时，屏幕显示的电流的确与流过表的电流一致，你说 ...

为什么我测量没有呢，看不出来，一般差一二个数字。

同意。
Q5相关是切换控制电路，我以为由于并在uA端楼主修改那个电阻泄了部分电流，测量值降低了。
我以为应该从uA的信号输入处着手。
楼主从uA保险对地短路，看看是否由于感应信号传到输入端引起的？
改的话，从uA输入端着手更合理些。
纸上谈兵，分析不一定正确。

wgsd 发表于 2018-5-28 19:10
谢谢坛主，论坛能为厂家提供点有用建议，也是坛友对论坛福利的回报，真的感觉很费劲很累。
如果是国外， ...

我也相信你的分析，

但你又不知里面178在那里去掉，厂家肯定也不会轻易告诉你。你也就没法证明你的方案比厂家现在的要好。

只有请43545坛主与厂家沟通，让厂家按你的方法试试，感觉好他们会改的。

上次219 二极档的事，厂家感觉是不便，马上决定在下次量产改回。

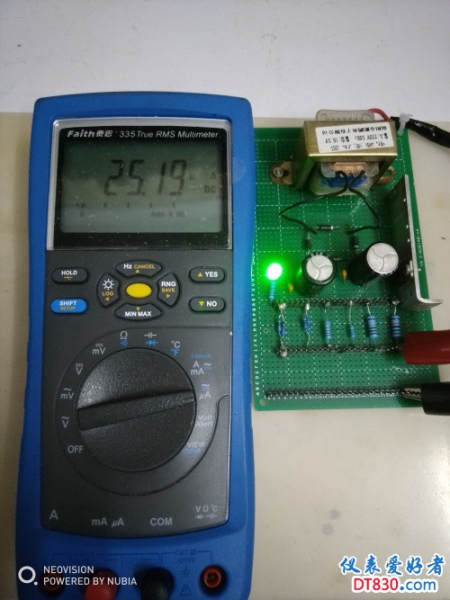

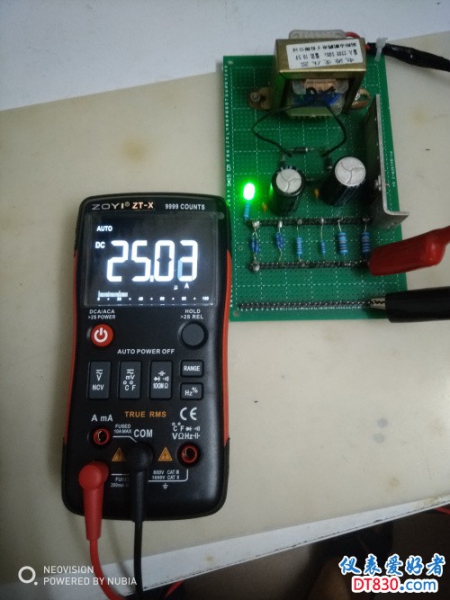

测量没有误差啊，二个表都一样了，测的25uA.

光速飞行 发表于 2018-5-28 20:52
测量没有误差啊，二个表都一样了，测的25uA.

别测25ua，改下限流电阻，测250ua，用测量翻转误差的方式测一下，你就有发现了

光速飞行 发表于 2018-5-28 20:52
测量没有误差啊，二个表都一样了，测的25uA.

另外，电流源的电压越高，限流电阻越大，受影响的效果越小。我是用mf47表的x100电阻档做电流源测试的，论坛里有我发的测试贴，测试值差值非常大。

623452413 发表于 2018-5-28 21:04
别测25ua，改下限流电阻，测250ua，用测量翻转误差的方式测一下，你就有发现了 ...

翻转误差，是很多表不行的，不单这个表，你多找几个表测量就知道了，真的不是单单这个表的。

623452413 发表于 2018-5-28 21:07
另外，电流源的电压越高，限流电阻越大，受影响的效果越小。我是用mf47表的x100电阻档做电流源测试的，论 ...

我表多，玩过很多表，测量电压没有翻转误差，测量电流就有了。

光速飞行 发表于 2018-5-28 21:10
翻转误差，是很多表不行的，不单这个表，你多找几个表测量就知道了，真的不是单单这个表的。 ...

这样吧，你先到我发的帖子里看下我的测试结果，然后在用你手里的表测试一下，看看结果就知道了。
http://www.dt830.com/thread-2053-1-1.html

623452413 发表于 2018-5-28 21:07
另外，电流源的电压越高，限流电阻越大，受影响的效果越小。我是用mf47表的x100电阻档做电流源测试的，论 ...

连安捷伦的台表都用。

光速飞行 发表于 2018-5-28 21:13
我表多，玩过很多表，测量电压没有翻转误差，测量电流就有了。

有误差正常，只要误差在容许的范围内，我测试的情况看，ztx的翻转测试值，相差了20%多，这明显不正常了

623452413 发表于 2018-5-28 21:15
这样吧，你先到我发的帖子里看下我的测试结果，然后在用你手里的表测试一下，看看结果就知道了。
http:// ...

我没有你的47表，我的都用500型表，47表没用过。

623452413 发表于 2018-5-28 21:07
另外，电流源的电压越高，限流电阻越大，受影响的效果越小。我是用mf47表的x100电阻档做电流源测试的，论 ...

现在X不在手上，等后天我也测测

64楼与你测得，应该算翻转误差的问题。楼主说的是短路表笔低数问题。

看64楼测的情况，那厂家改的可能性很小。

散淡021 发表于 2018-5-28 21:20
现在X不在手上，等后天我也测测

64楼与你测得，应该算翻转误差的问题。楼主说的是短路表笔低数问题。

算翻转误差，是非常多的表不行的，不是这ZT－X，看来表多的人才知道。

623452413 发表于 2018-5-28 21:18
有误差正常，只要误差在容许的范围内，我测试的情况看，ztx的翻转测试值，相差了20%多，这明显不正常了 ...

1000元UT71E，翻转误差更大，真的不是单这个表的，电流翻转误差的表更多，市场很多表都不用买了。

光速飞行 发表于 2018-5-28 21:10
翻转误差，是很多表不行的，不单这个表，你多找几个表测量就知道了，真的不是单单这个表的。 ...

翻转误差？ 厂家不会改的，就像你说的有些表也有。

改？

我感觉现在的UT出来的表24C02里的数据  UT不动它的。那就要看硬件的一致性，

光速飞行 发表于 2018-5-28 21:19
我没有你的47表，我的都用500型表，47表没用过。

500表也可以用来检测ztx啊，原理是一致的。之所以用翻转的方式来测试，是因为表笔检测电路的干扰信号是个稳定的直流电位，只有用翻转测量的方式，才能更明显的看出造成的影响。你用2台表串联的方式也可测试出来，测试时将x关机，你就会发现另一台串联的表的电流值会发生明显的变化。

623452413 发表于 2018-5-28 21:28
500表也可以用来检测ztx啊，原理是一致的。之所以用翻转的方式来测试，是因为表笔检测电路的干扰信号是个 ...

翻转误差，安捷伦也有，但用起来很好用，安捷伦表是世界出了名的表都有这个误差，福录克也多都是名表啊，现在没发现那个厂表没有这个误的。

光速飞行 发表于 2018-5-28 21:34
翻转误差，安捷伦也有，但用起来很好用，安捷伦表是世界出了名的表都有这个误差。 ...

伤不起，不是说了吗，只是用测量翻转误差的方式来检测表存在的问题，你怎么老说是翻转误差呢。厂家那边都已经开始检测这个问题了，工程部已经开始处理了。

623452413 发表于 2018-5-28 21:36
伤不起，不是说了吗，只是用测量翻转误差的方式来检测表存在的问题，你怎么老说是翻转误差呢。厂家那边都 ...

能处理好是最好的了。
