ZT-X电流部分安全问题

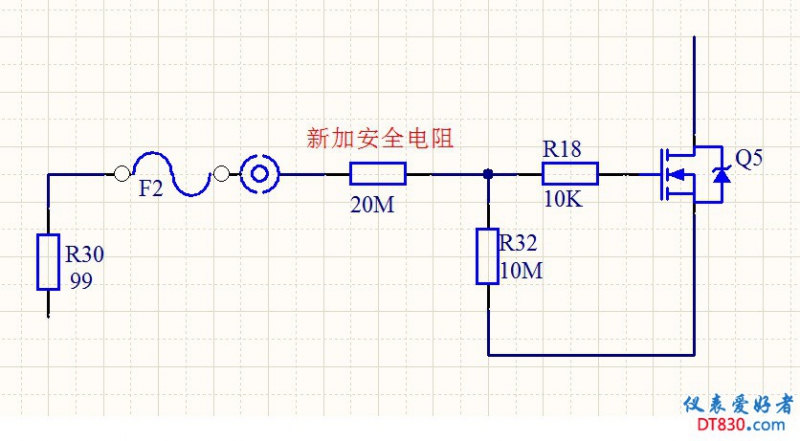

    有坛友提出ZT-X电流档高压安全问题，这个的确很重要，毕竟插座控制部分没有高阻抗隔离，因此刚刚又做了个试验，按下图改进，不但大大提高了安全性，同时减小了栅极的落地电阻，即增加触发不误动作的性能，同时对地电阻较改变R32为20MΩ时，更是增加到了30MΩ（R32的10M加新增的20M）。

    这样表的干扰底数小于0.06uA，小于表的分辨率0.1uA。

    电流A档可同法增加安全电阻，阻值与R40相应调整。

    整个改造不用更换大板，只重做插座小板，把增加的电阻放到小板上，做好安全距离即可。

这个最好是厂方解决，因为我们手上全部没有资料，硬件，软件全程不知道，全是猜的。

光速飞行 发表于 2018-5-29 16:36
这个最好是厂方解决，因为我们手上全部没有资料，硬件，软件全程不知道，全是猜的。
...

不是纸上谈兵，我是实测的。

wgsd 发表于 2018-5-29 16:41
不是纸上谈兵，我是实测的。

我知道你是实测，但整个表的工作原理，全是保密的，它的控制过程也不知道，测出来的不一定正确。

光速飞行 发表于 2018-5-29 16:46
我知道你是实测，但整个表的工作原理，全是保密的，它的控制过程也不知道，测出来的不一定正确。
...

实际操作都没用，那还是让零等于180正确吧。

wgsd 发表于 2018-5-29 16:52
实际操作都没用，那还是让零等于180正确吧。

我们只能提意见，由厂方做最适合，商品这东西生产商最了解。

谢谢楼主分享！
厂家不会提供里面的调整数据。你也就没法最后实物证明。

厂家李总很热情的，你与他联系后加了微信，把你的设想传给他，应该他们会事后去测试的，只要比现在方案好，下批量产肯定改。

我联系了几次聊了不少，很客气，大多要求都能满足。 只是表里面的数据不提供也不聊。

他的微我有，我的微信：sandan021
你需要我可给你的

自己养几个工程师很贵的
你的技术支持是免费的，即使错了也是个思路

散淡021 发表于 2018-5-29 17:13
谢谢楼主分享！
厂家不会提供里面的调整数据。你也就没法最后实物证明。

这个才对嘛。

另外建议坛主或版主，每次送表后搞个得表人的微信群，厂家技术人员也参与或观察（感觉说的不对不理会），大家在群里可放开聊。说的和听的都不用担心其它影响（在公开网上说，不是很了解原因和过程的消费者会有负面影响）
半年以后解散这个群（也不占微信应用软件的体积）

大家说对了也是免费技术支持，说错了或许也是个思路。

散淡021 发表于 2018-5-29 17:13
谢谢楼主分享！
厂家不会提供里面的调整数据。你也就没法最后实物证明。

谢谢兄弟的好意，我不会去联系厂家的，论坛与厂家有一定的关联，论坛感觉有用的点子会与厂家沟通的，对论坛也是有益的。出于对论坛的角度，尽量提点办法。厂家的盛衰与消费者、坛友，没有任何利益关系，何必心太急。但能通过论坛提供有用的建议，体现的是论坛的价值，也是个人对论坛福利大家的回报吧。不然，当个观众，抿嘴一乐，有何不舒畅。

电流口都存在通用问题，这个信息周末已经另外渠道递交厂家了。对于安全问题大家不是不敢测试，是可惜了这块表，简单跑一下线路就能明白。
电流检测口在低压负载电流测试回路当中没什么问题，但是高压情形下堪忧，这里要结合器件耐压一并考虑。
正好群友提出微安底数问题及解决方案，那么一并将安全问题解决了，且采取多个电阻串联办法防止一个元件两端压降过大跳火。
忠言逆耳良药苦口！

儒生 发表于 2018-5-29 18:49
电流口都存在通用问题，这个信息周末已经另外渠道递交厂家了。对于安全问题大家不是不敢测试，是可惜了这块 ...

因为还是吃瓜群众多。

wgsd 发表于 2018-5-29 17:45
谢谢兄弟的好意，我不会去联系厂家的，论坛与厂家有一定的关联，论坛感觉有用的点子会与厂家沟通的，对论 ...

好的
听你的

你是很愿意去研究解决问题的。分析出原因也想好解决放法，要是有里面的数据，自己能改好证明自己的设想是正确的，就满意（我们爱好者，把能解决问题当乐趣，没有其它目的）

安全电阻20M应该不用这么大吧,我感觉1M-100K应该就足够了

现在连我都难说得清楚。

其实他设这两个模死管干什么呢，画蛇添足？
依我看干脆去掉它就成了。
来自: 微社区

光速飞行 发表于 2018-5-29 20:39
现在连我都难说得清楚。

谢谢了，辛苦你了，作为仪表爱好者发个贴还得受大家非议。

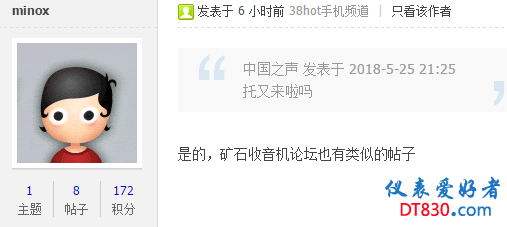

众仪、DT830.COM、你、我、各位坛友，都是 身正不怕影子斜 的。现在众仪、DT830.COM有了一些知名度，自然就有些事情发生，可以不有去理睬他、


要是说只为推广众仪，找那些38 矿坛 版主 站长 花不了多少钱，就能一夜之间发N多个众仪表的推广贴。众仪要的是实事求是的评测产品，这样提出的建议都是宝贵的。

当初我办这个论坛目的是
1.我自己爱好仪表。
2.为众仪收集一些实质性发展性建议

为了聚仪表爱好者来讨论仪表，有个好环境。申请了一些万用表发给坛友们把玩。


DT830论坛可以发不同国内外厂家的仪表评测。维修等内容，对众仪来说，是好事。
。。。。。。

在这感谢所有支持DT830.COM 众仪的坛友们。

43545 发表于 2018-5-30 07:32
谢谢了，辛苦你了，作为仪表爱好者发个贴还得受大家非议。

众仪、DT830.COM、你、我、各位坛友，都是 身 ...

了解，我也不去管他。

光速飞行 发表于 2018-5-30 13:05
了解，我也不去管他。

恩，产品发展了，就会对同类产品产生利益冲突，他们也会送表的，自然就会出现各种声音。
这个时候就是认真做好产品，把好质量关，安静静做事。

43545 发表于 2018-5-30 13:32
恩，产品发展了，就会对同类产品产生利益冲突，他们也会送表的，自然就会出现各种声音。
这个时候就是认 ...

很好，很好！
