改造HP3457背光

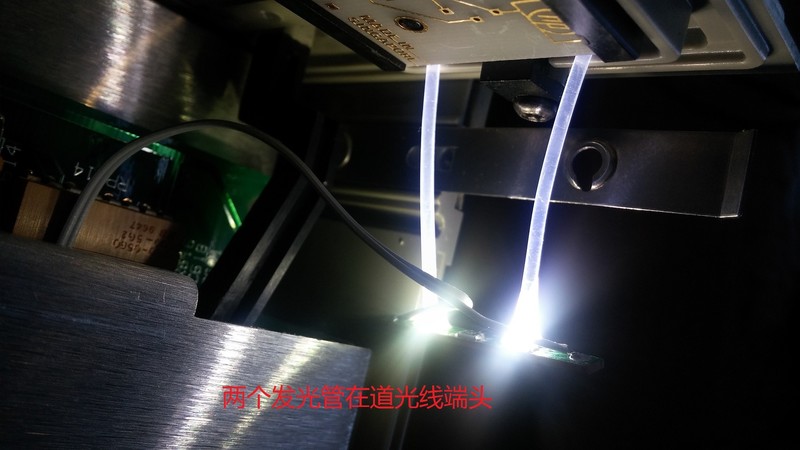

       我的3457万用表没加背光片，不想破坏原液晶屏。所以在液晶屏的一端加了两个发光管，照明还可以，但发光管一测光太强，连白天都有点耀眼，晚间更是影响靠近发光管一测的数字清晰度。

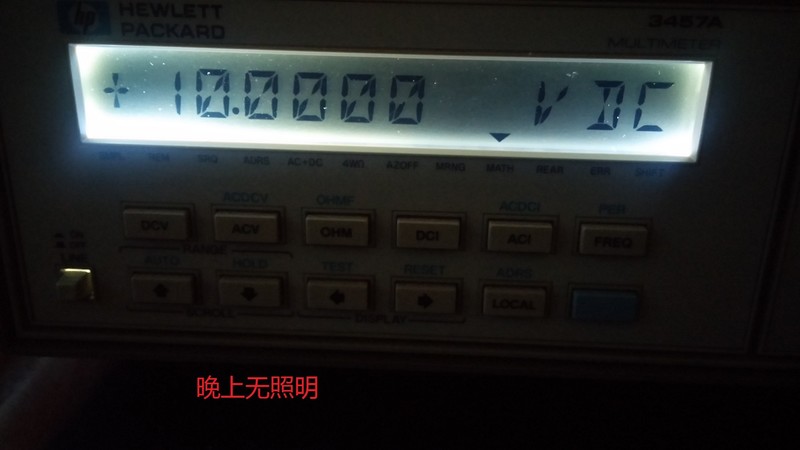

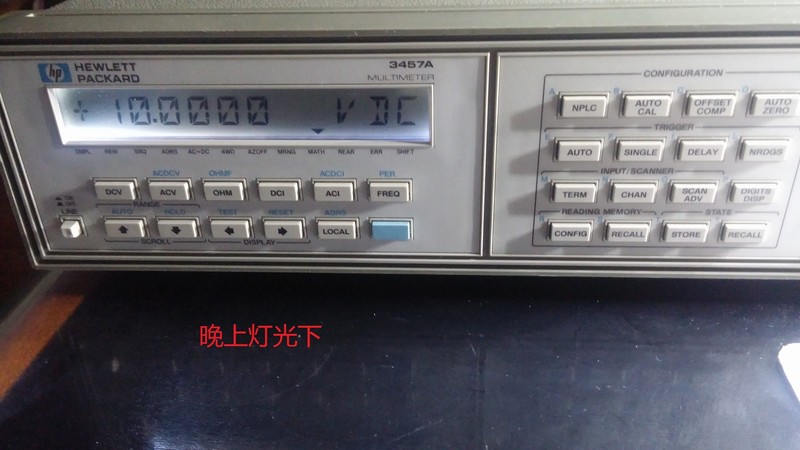

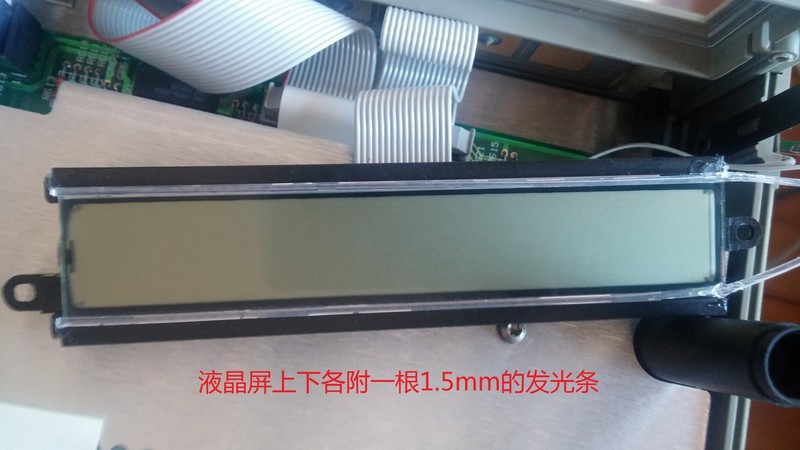

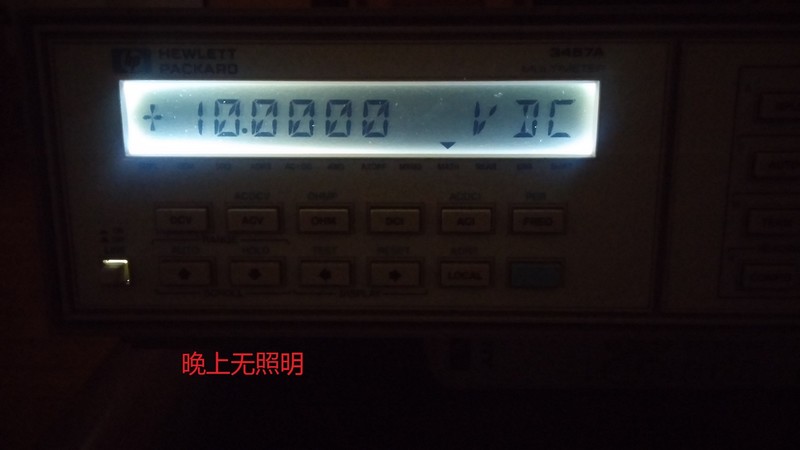

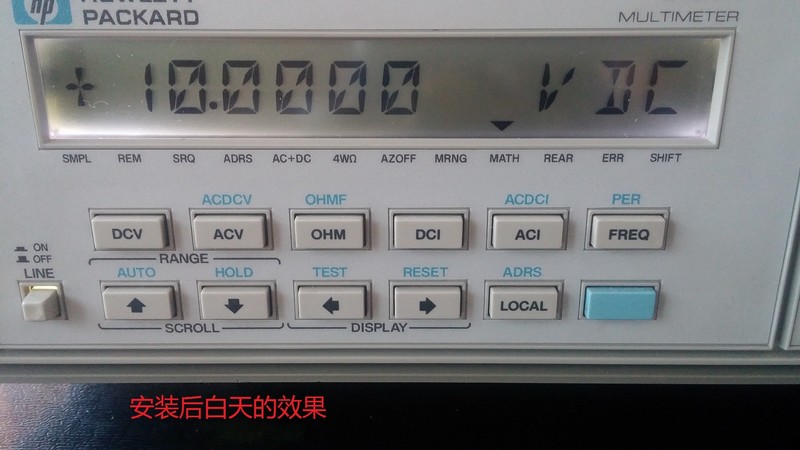

       后来发现网上有卖测发光导光条，于是就购了几米，回来一试，效果真的挺好，即刻分享给大家，现上几张改造及效果图。

很多小液晶屏的背光都是有两个发光管来发光的，但是光照偏一侧不平均，用这种类似光纤丝的导光条进行改造简直太完美了。尤其是这种液晶屏较长的情况下也值得厂家应用。

勇闯沙滩 发表于 2018-10-31 18:46
很多小液晶屏的背光都是有两个发光管来发光的，但是光照偏一侧不平均，用这种类似光纤丝的导光条进行改造简 ...

现在的背光板质量都挺好，亮度均匀清晰，但原先没背光的液晶屏要拆除反光膜，不破坏原液晶屏只好增加测照明，测照明与正照明和背光板还是有一定差距的，这也是没办法而为之。所以厂家不会采用的。

还是有均光片好看点

ynqjzzh 发表于 2018-11-1 00:00
还是有均光片好看点

是的，但不想损坏原结构（这种改变是不可逆的），再说仪表还是白天用的多，而且正面光照无论对比度还是清晰度都要好些。现在的背光片均匀度还是很好的，这种改法只是一种补救。

光线不匀,效果不突出.

xo304 发表于 2018-11-1 12:51
光线不匀,效果不突出.

太完美就没有改进欲望了。

这个，我还是固执的改背光，均匀、亮度可调。

实际上，惠普改多了，没失败过

jiangr 发表于 2018-11-5 14:43
这个，我还是固执的改背光，均匀、亮度可调。

实际上，惠普改多了，没失败过 ...

不是怕失败，不想破坏原结构。另外个人认为白天还是没背光看着更舒服，测光白天不明显。
