看看M1的温飘

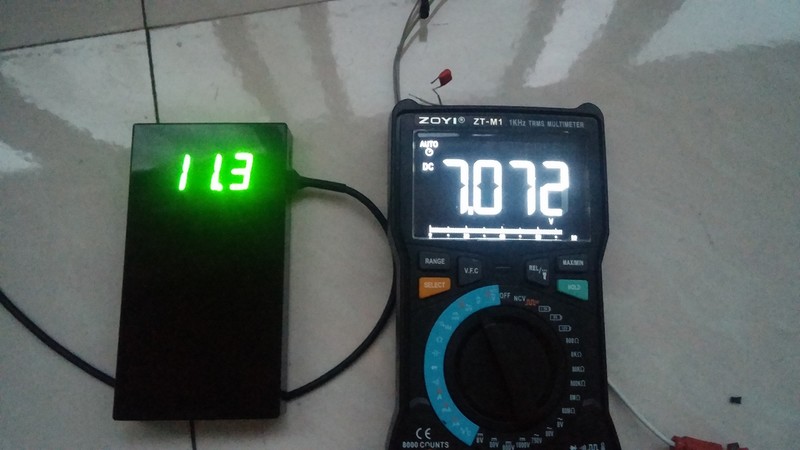

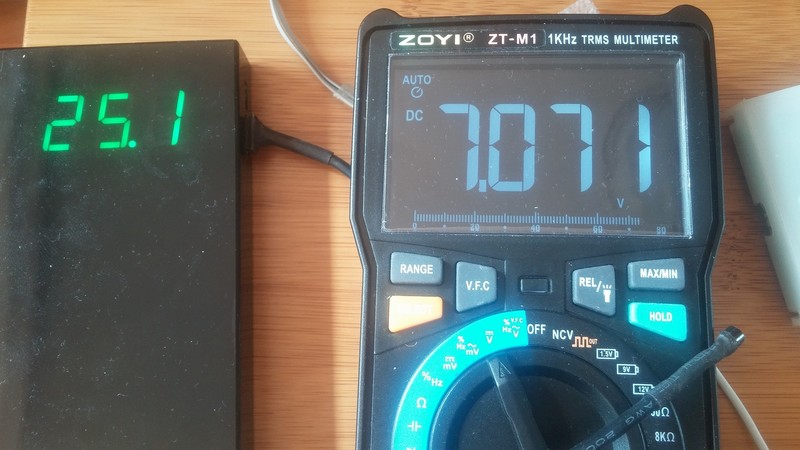

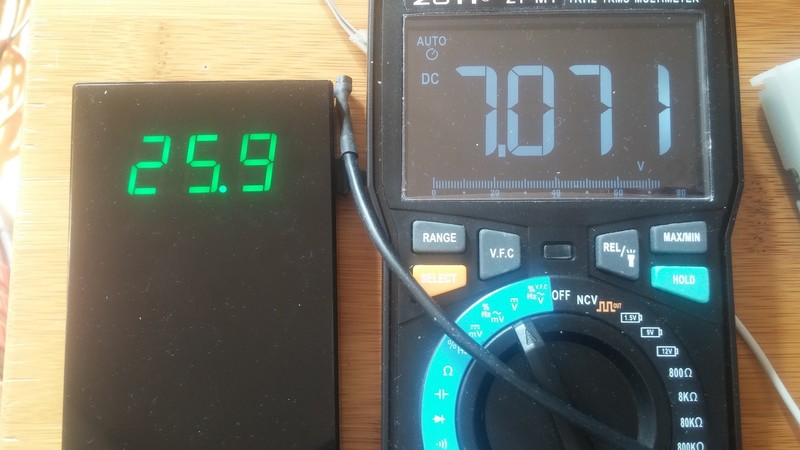

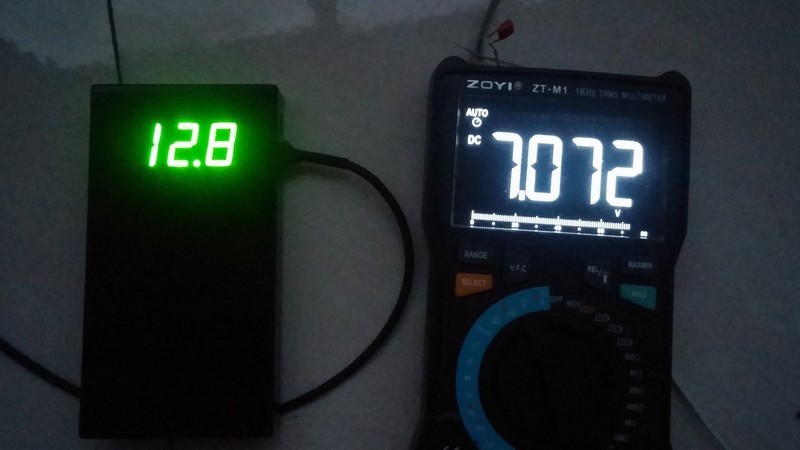

众议的M1精度、速度、稳定性都不错，那么它的温飘又 如何呢？前几天简单的测试了一下，结果比较满意。这次的M1内部没有向219、X采用外基准，而是使用片内的自带基准，想必性能不会好于219和X，那么究竟如何呢，且看下面结果。在25度左右的环境温度，测7V基准，7.071V。随后在恒温箱中加热36度1个多小时，并且表的后盖没上（因本人读24C08时所焊的连线没焊下来，不便于盖后盖，这样也有利于热传导），测试7V基准，7.070V。有一个字的温飘，虽然数字很不错，但并没对它有太大兴趣，所以没拍照片。不过还是想继续低温再测试一下，于是又把它和基准放到了北阳台。过了一两个小时，去看看，7.072V，嘿可以呀，于是就拍了两张照片，后来又补拍了两张室温照片，加热就算了吧，太费事费时。
这样算来，二十几度的温度变化，M1只变了2个字，折算温飘在15ppm左右，很不错了。这可能得益于芯片的温飘与分压电阻的温飘逆向互补。因此看来也没必要增加更高档些的外基准了，因为在正常二十几度的温度到正负10度的范围，完全涵盖了大多数使用者的使用温度范围，且相对二十几度只有正负1个字的偏差，非常不错了。而且数字仪表通常正常本身就有正负一个字的跳变特性。以上结果只是本人手中的M1，也许是巧合，相信厂家不用外基准自有他的道理。

DTM0660自带基准，自带温度检测，有点象STM32.....而且它有个特别的功能：根据环境温度修正基准。哈哈，这就是单片机的强大之处，我知道自己的基准会漂，但我可以估算它漂的数值从而在运算中增加或减去漂移数以达到精准，从而省略掉昂贵的基准芯片，非常nice。这就是DTM0660只要用心做它的精准度能吊打一切电位器小白表，所以说众仪有些表做的不那么精准完全是故意的，产品定位

ynkmzyl 发表于 2019-2-16 15:07
DTM0660自带基准，自带温度检测，有点象STM32.....而且它有个特别的功能：根据环境温度修正基准。哈哈，这 ...

厂家可以对芯片基准温度补偿，但不会对每个表进行测试修正，而且芯片基准的温飘不是一个统一值，还有分压电阻的温飘。

wgsd 发表于 2019-2-16 15:15
厂家可以对芯片基准温度补偿，但不会对每个表进行测试修正，而且芯片基准的温飘不是一个统一值，还有分压 ...

这型号应该是调校过的，温漂已经做到很小了，精度非常nice了，就是档位让有无限蛋疼

不试不知道M1温漂这么小，用它当电压基准，给四位以下的表校电压应当胜任。

我的众仪表，现在有三个，一个是鸡退表，一个是903钳表，一个是M１，这三个表，现在一字没飘，太好了。

我的M1，温漂不小（对比219）
或许是刀位（219还没有问题）切换电阻、导通档的原因，每天刚开表要来回转动几次，短路表笔才归0.1

温飘是相当的小啊，好表

好表，值得拥有！

散淡021 发表于 2019-2-16 20:30
我的M1，温漂不小（对比219）
或许是刀位（219还没有问题）切换电阻、导通档的原因，每天刚开表要来回转动 ...

可能是转盘接触问题，我在测试时，也遇到你提到的换挡死机现象。
因为我是开壳外接电池，可能电池接触不良或转盘接触问题，出现几次突然表的读数差了几到十几个数，经验证是表不知上述那个原因自己进入了关机后的软启动状态。因我改了复位键，按下复位就又正常了。
总之过多的转盘档位的确会增加故障率。

巍巍兴安 发表于 2019-2-17 05:44
好表，值得拥有！

目前看来不错，不知中长期稳定性（老化）如何。

wgsd 发表于 2019-2-17 08:52
可能是转盘接触问题，我在测试时，也遇到你提到的换挡死机现象。
因为我是开壳外接电池，可能电池接触不 ...

对

上次我就感觉你加根线有二好处，这表转得快会经常死机，现在不怕死机，按你说的复位键，省得再转刀位了，怀疑有问题----没事也按一下。

很好！

感觉现在单片机表温漂都很小

电子产品技术发展真是快

5free 发表于 2019-2-19 09:50
感觉现在单片机表温漂都很小

电子产品技术发展真是快

不是单片机这么简单，是选材料的质量，细心打磨才有的，胜利表也是单片机，但找不到一个准确的，个个都飘，不用心了。

光速飞行 发表于 2019-2-19 10:38
不是单片机这么简单，是选材料的质量，细心打磨才有的，胜利表也是单片机，但找不到一个准确的，个个都飘 ...

刚入了个  UT136B+ ， 测试温漂，从13度到 25度，一个字不变。

5free 发表于 2019-2-19 12:47
刚入了个  UT136B+ ， 测试温漂，从13度到 25度，一个字不变。

优利德，这二年也上点心了，以前的表也不准，其实用点心哪个公司都能做好，只是做不做的事情。

5free 发表于 2019-2-19 12:47
刚入了个  UT136B+ ， 测试温漂，从13度到 25度，一个字不变。

显示的数越大、位数越多温飘越突出。

换档死机重启，我那个破C1也遇到过，反而是特安斯暂时没发现，由此可见这单片机程序众仪并没有开发完善，着急发布没经过大量测试就开卖了，软件BUG无解，拿用户当小白鼠，不过也附合这牌子的定位：玩具表

各位老友，M1能当维修用表吗？

qjf11 发表于 2019-3-7 16:04
各位老友，M1能当维修用表吗？

一般的维修是可以的，像家电，工厂都可以，想修卫星也是可以的，只在于搞维修的人，技术理论水平。
