众议M1的电池报警了

   近日在测试LTZ1000ACH基准与记录，将HP3457a也调了零。余兴随手测了一下M1的电压，显示7.070V，哎，怎么比之前少了1~2mV，不会这么不稳定吧？虽然调24C08的线还没焊下来，但这不是调的事，如果真的不稳定，调也没用。正在郁闷怎样解决时，又反复测了无数边，竟然成了7.069V。看看电池盒和基准的输入线，接触没问题，用手转动电池，嘿，显示的电压有时7.070V，有时7.069V，赶快再拿块表来测测电池电压，呀，电池电压在3.3V到3.5V间随电池转动在变化，电池也快没电了。换上表原带的几节新的，电压立马显示7.072V（基准7.07152V），哈哈，原来是电池电压在作怪。

       M1有了稳压线路还对电压这样敏感，那就测测它的电压适应性吧，找来多节不同电压的电池，搭配调换，一番折腾，得出如下数据。

   看来如果要M1时刻保持高精度，还真的要有电池电压报警功能。而M1的芯片内电压报警，现在如同虚设，等于没有。因为屏幕已经很暗了才出现电压提示符，直到屏幕看不见了也没关机。本来芯片是有外电池电压检测功能的，但厂家硬是把它给改成了背光输出端。之前曾想恢复该脚的外电压检测功能，并找到了不增加任何器件就可驱动背光和保持原背光性能的方法（经过试验通过），但因没有原程序，无法恢复这个被无故占用改变了功能的端口，不得不放弃了。

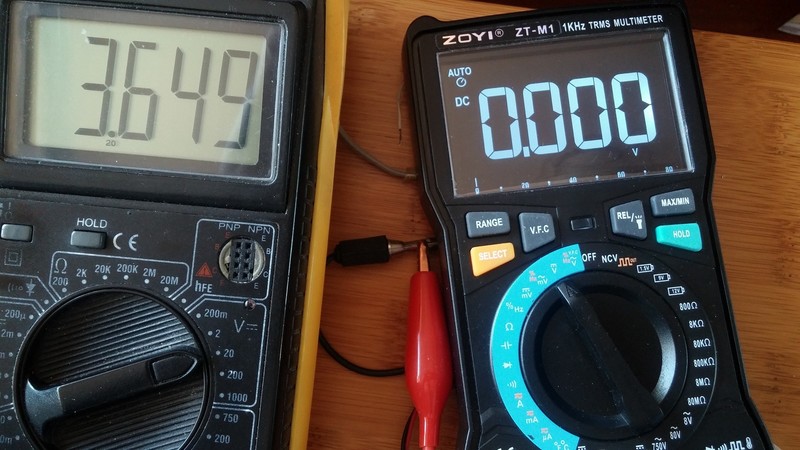

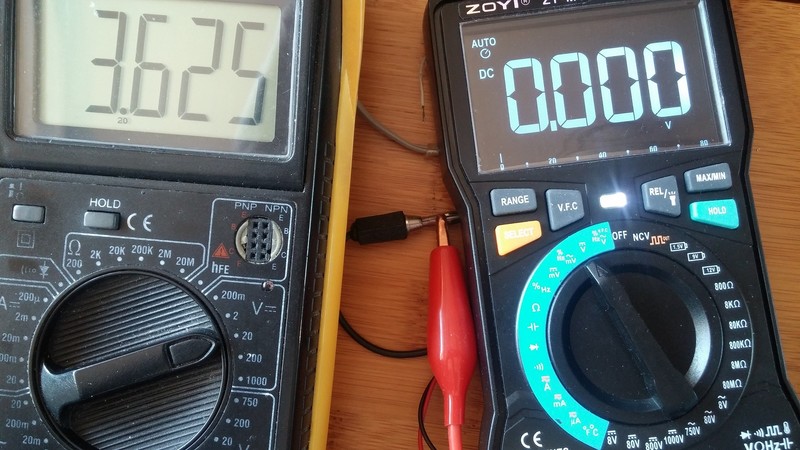

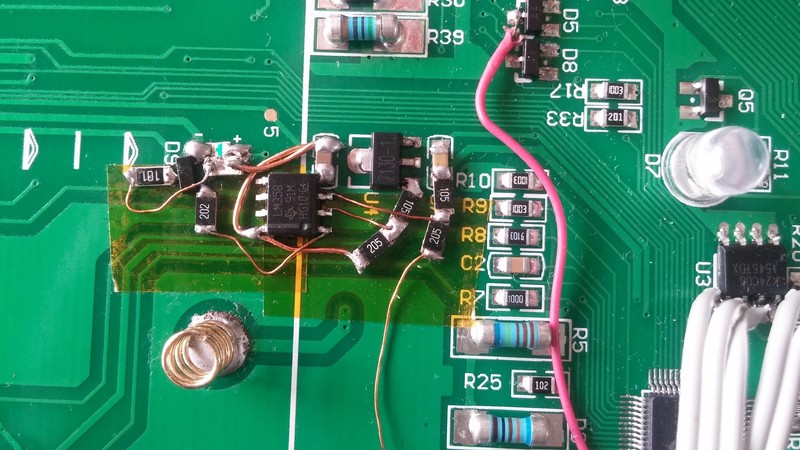

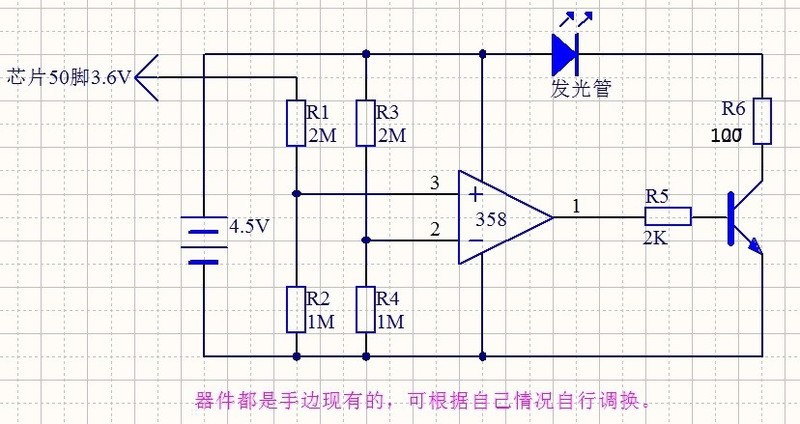

   可是，现在看看它，不知不觉偷偷在改变的显示，怎能就这样被它欺骗呢。只好另辟新路，增加个电压比较线路。找来器件，一次成功，设计3.6V报警，实测3.62V报警，非常可靠。但报警灯没找到安装位置，想利用原D9发光管，但又不想影响或混搅它原来的功能，偶然发现D9旁边有个很小的缝隙，就把这个缝隙扩大了零点几毫米，让报警灯就和D9紧靠着吧，结果非常亮啊。

这样就知道了电池电压已降低将带来的精度下降，提示了更换电池的告警，可及时更换或充电，保证M1工作在最佳状态。不说了，上图。

这表刚到手我估测了，3V电池报警，2.7V左右关机，厂家应改3.6V报警3-3.3V关机。

按您的提示，打开后没找到那个电阻，与X一样都是在芯片里

改的不错，看来找些合适的锂电池供电比好。

增加的电压比较线路工作电流不大吧

散淡021 发表于 2019-2-27 10:34
这表刚到手我估测了，3V电池报警，2.7V左右关机，厂家应改3.6V报警3-3.3V关机。

按您的提示，打开后没找到 ...

0660芯片资料介绍电池电压检测功能可外接检测点，如外部不接就是内部检测，内部检测是按电池电压3V标准设计的，即2.4V提示，2.2V关机。使用外部检测时，按需要的关机电压，再分压到1.2V送到外部检测端口即可。
单片机的输入、输出端口是按软件的设置来确定，可输入用，也可输出用，但X和M1的这个在标准线路用作外部电池检测的输入端口，被改成了其它功能输出口，即X改为了继电器切换，M1改成了背光驱动。因此没有主程序的改变，M1就是不用这个端口来驱动背光，这个端口仍是输出口，不能当外部电压检测的输入口使用。
很遗憾，我也试验了背光可以不用该脚驱动，且也正常随芯片开启与关闭，但没主程序，没法让该脚恢复到原电池电压检测功能，只有厂家以后更改了。
你测的3V电池报警应是外部电池电压，因M1加了稳压芯片7130，此时稳压芯片7130可能输出已是2.4V了。但也可能与使用的电池内阻有关。

巍巍兴安 发表于 2019-2-27 11:54
增加的电压比较线路工作电流不大吧

不报警时358的电流只是0.3毫安多点，报警电流由发光管串的电阻确定，我现在的是发光管5毫安左右。

电压比较器，赞！


登录/注册后可看大图




登录/注册后可看大图

我用了手机电池直接代换，也能防止漏液问题。通过这段时间的使用没发现有什么问题，那么对费电问题也迎刃而解。为了更省电又加个断电开关，随时可开关电源，省电加省电。

勇闯沙滩 发表于 2019-2-27 15:26
我用了手机电池直接代换，也能防止漏液问题。通过这段时间的使用没发现有什么问题，那么对费电问题也迎 ...

从M1的电源稳压性能看，锂电是最佳搭档，优点多多。增加个电源开关，方便、省事、快捷...

wgsd 发表于 2019-2-27 17:57
从M1的电源稳压性能看，锂电是最佳搭档，优点多多。增加个电源开关，方便、省事、快捷... ...

在老师的指导下试了试，真是优点多多，完美的DIY。

勇闯沙滩 发表于 2019-2-27 18:25
在老师的指导下试了试，真是优点多多，完美的DIY。

别这样 都是仪友（更舒心），相互交流，共同学习。

不奇怪，单片机内置基准一般都会随着VCC供电微小的下降，所以买表最好买4.5V或以上所以中高端表都是9V的，3V的万用表初时准过段时间会不准是常态，

wgsd 发表于 2019-2-27 12:05
0660芯片资料介绍电池电压检测功能可外接检测点，如外部不接就是内部检测，内部检测是按电池电压3V标准设 ...

谢谢

我上次找了半天，也是这样。
算了，不搞了
估计新出的厂家会改写报警电压（ZT-X 后批次的就提高了报警电压）

勇闯沙滩 发表于 2019-2-27 15:26
我用了手机电池直接代换，也能防止漏液问题。通过这段时间的使用没发现有什么问题，那么对费电问题也迎 ...

老哥
看样子也不直接测电流（都把孔给堵了）

现在锂电不值钱，用到导通档开叫时背光有一点闪时（3.6V上下）就可冲电了。

散淡021 发表于 2019-2-27 21:36
老哥
看样子也不直接测电流（都把孔给堵了）

师傅的并电阻算电流方法岂能学了不用，就是电阻不好找，用了0.2的。锂电是老手机的，现在用表上一回还没充过那，很抗用效果不错。

哈哈，至于搞这么精确吗

这个改法，电池亏电了还要点亮多一个灯，对电池是雪上加霜，万一不留意过一段时间会不会将电池容量耗光？

人艰不拆 发表于 2019-2-28 08:32
哈哈，至于搞这么精确吗

因人而异了，就像同样位数的表，有百元与千元了。

wgh1027 发表于 2019-2-28 09:15
这个改法，电池亏电了还要点亮多一个灯，对电池是雪上加霜，万一不留意过一段时间会不会将电池容量耗光？
...

能提供个即报警电池电压，又可增加电池能量的方法更好了，期待中，不要告诉我要拖个充电线奥

wgsd 发表于 2019-2-28 09:36
能提供个即报警电池电压，又可增加电池能量的方法更好了，期待中，不要告诉我要拖个充电线奥 ...

背光电流太大了，发挥不了7130低压差的优势。
给点建议:
1、背光电源不经稳压直接在电池取电，用电阻限流；
2、当电池电压下降到你认为要报警的电压时，把背光电流明显降低，预视电池欠压。或者直接把背光关掉。

这样子背光不经过稳压器，估价电池电压下降到3.3甚至3.1V时7130的输出电压依然稳定的。
