这个仿真正常吗

发表于:2019-3-19 10:58:51 5105
电子电路
技术类别: 电路仿真
关键字:

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

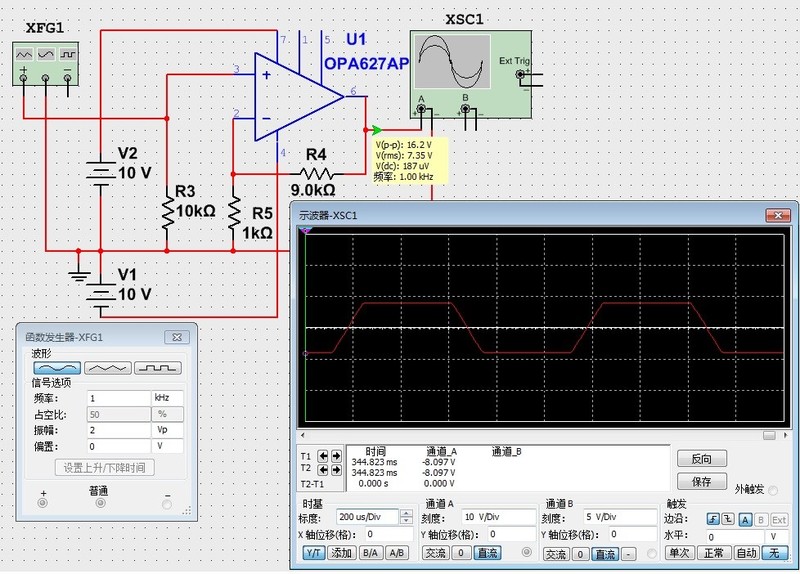

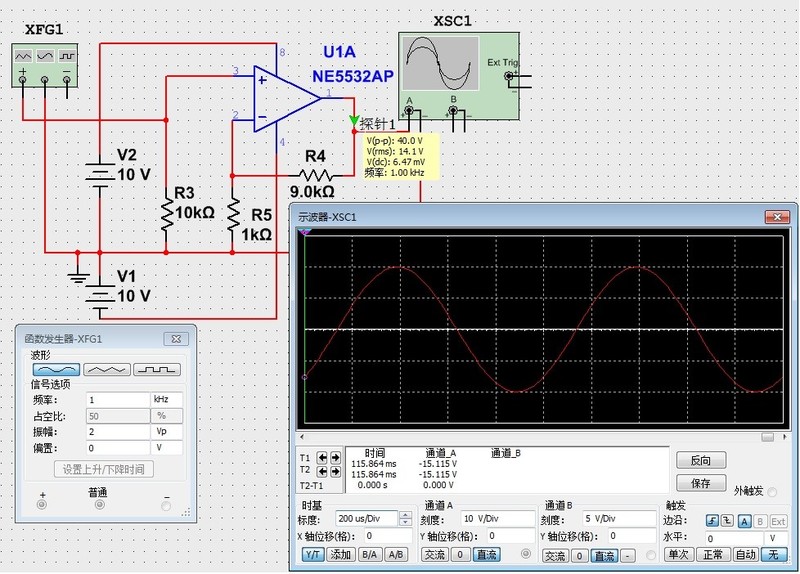

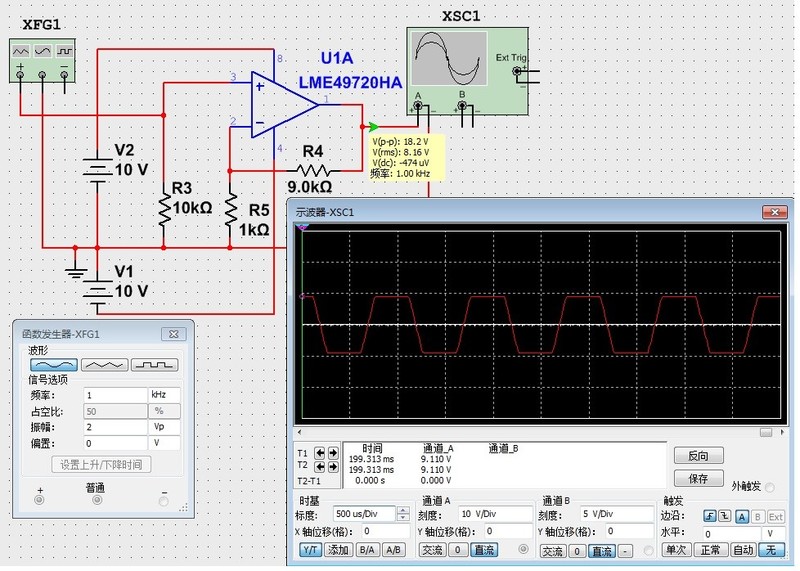

看看这个仿真有问题吗。


收藏
送赞
分享

发表回复

评论列表(25)

光速飞行 数字大神 2019-3-19 11:07:59
这没问题的,输入2Vp,就是4Vpp,输出40Vpp,就是扩大了10倍,就是一个放大器。
2019-3-19 11:07:59 回复
wgsd 楼主     数字大神 2019-3-19 11:35:54
光速飞行 发表于 2019-3-19 11:07
这没问题的,输入2Vp,就是4Vpp,输出40Vpp,就是扩大了10倍,就是一个放大器。 ...

那?电源电压?
2019-3-19 11:35:54 回复
ynkmzyl 数字大师 2019-3-19 12:43:09
输出电压没问题,正负20V,看似10倍放大器,不过有个问题:放大倍数不是取决于输出阻抗/输入阻抗吗? 输出输入都是10K怎么放大10倍的?集成块不能用这个简单计算法?
2019-3-19 12:43:09 回复
wgsd 楼主     数字大神 2019-3-19 12:51:14
ynkmzyl 发表于 2019-3-19 12:43
输出电压没问题,正负20V,看似10倍放大器,不过有个问题:放大倍数不是取决于输出阻抗/输入阻抗吗? 输出 ...

正向放大不是1+9K/1K吗?
2019-3-19 12:51:14 回复
光速飞行 数字大神 2019-3-19 13:02:04
本帖最后由 光速飞行 于 2019-3-19 13:13 编辑
wgsd 发表于 2019-3-19 11:35
那?电源电压?

刚才我只看信号发生器的电压,输入和输出,没查这个芯片,正负10V供电,有问题吗?要查芯片图才知道。要说论理就复杂了。
2019-3-19 13:02:04 回复
yangsen 数字大师 2019-3-19 21:42:43
这是multsim的老问题了,运放发电,正常应该削波了
2019-3-19 21:42:43 回复
wgsd 楼主     数字大神 2019-3-19 22:00:26
yangsen 发表于 2019-3-19 21:42
这是multsim的老问题了,运放发电,正常应该削波了

所以仿真不能当真
2019-3-19 22:00:26 回复
人艰不拆 数字王者 2019-3-20 07:32:48
我看很正常啊
2019-3-20 07:32:48 回复
wgsd 楼主     数字大神 2019-3-20 08:27:02

老弟不要气我好不
摘掉你那个双层的液晶偏振片眼镜行不
2019-3-20 08:27:02 回复
光速飞行 数字大神 2019-3-20 10:23:08
wgsd 发表于 2019-3-19 22:00
所以仿真不能当真

这个电路没有很大的问题,一般调一下电阻就得了。


2019-3-20 10:23:08 回复
wgsd 楼主     数字大神 2019-3-20 10:44:02
光速飞行 发表于 2019-3-20 10:23
这个电路没有很大的问题,一般调一下电阻就得了。

不是电路问题,这个削顶的仿真才是真正需要的仿真结果,接近实际环境不同运放的最大不削波输出能力。
2019-3-20 10:44:02 回复
光速飞行 数字大神 2019-3-20 10:45:48
wgsd 发表于 2019-3-20 10:44
不是电路问题,这个削顶的仿真才是真正需要的仿真结果,接近实际环境不同运放的最大不削波输出能力。 ...

电路是活的,没有一成不变的电路,要什么就变什么。
2019-3-20 10:45:48 回复
wgsd 楼主     数字大神 2019-3-20 11:16:11
光速飞行 发表于 2019-3-20 10:45
电路是活的,没有一成不变的电路,要什么就变什么。

电路是活的,但每个运放的削顶余量是相对固定的,有了这个仿真,才能根据不同的电源电压来确定运放的最大输出极限。
2019-3-20 11:16:11 回复

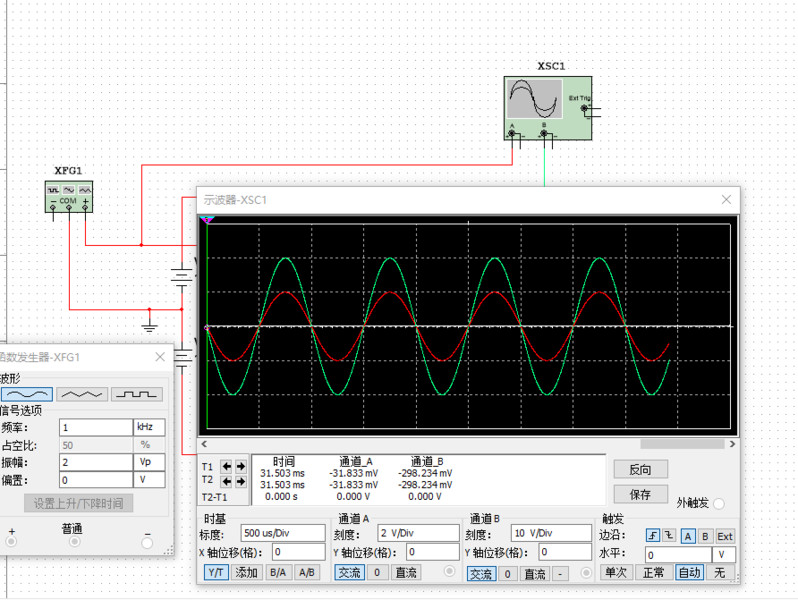

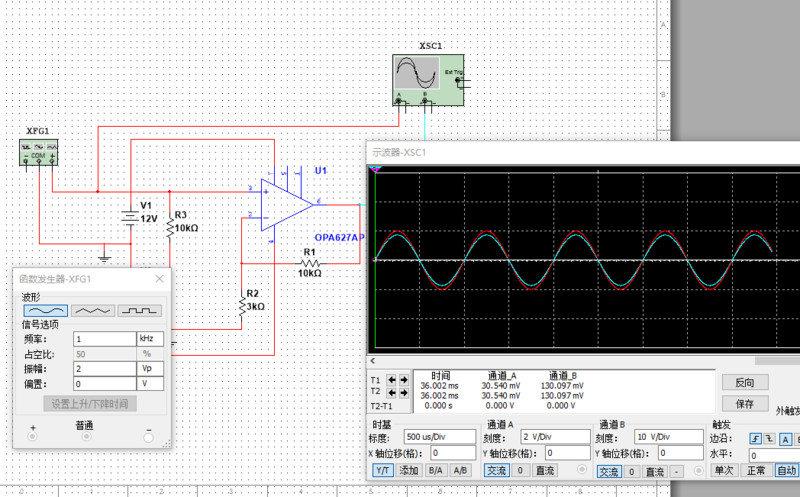

wgsd 楼主     数字大神 2019-3-20 11:31:51
2019-3-20 11:31:51 回复
光速飞行 数字大神 2019-3-20 13:37:16
wgsd 发表于 2019-3-20 11:16
电路是活的,但每个运放的削顶余量是相对固定的,有了这个仿真,才能根据不同的电源电压来确定运放的最大 ...

是的,灵活的玩就得。
2019-3-20 13:37:16 回复
yangsen 数字大师 2019-3-21 08:56:45
光速飞行 发表于 2019-3-20 10:23
这个电路没有很大的问题,一般调一下电阻就得了。

还是要研究一下芯片的数据手册,原来做心电时候就被坑过,差分放大后2级后级运放放大500倍,加极化电压时候总出现很诡异的波形,研究数据手册才发现运放的输出是轨对轨但输入不是,当输入电压接近电源电压时候输出会向反方向饱和
2019-3-21 08:56:45 回复
光速飞行 数字大神 2019-3-21 10:09:53
本帖最后由 光速飞行 于 2019-3-21 18:10 编辑
yangsen 发表于 2019-3-21 08:56
还是要研究一下芯片的数据手册,原来做心电时候就被坑过,差分放大后2级后级运放放大500倍,加极化电压时 ...

用在这种地方的运放,一定要用仪器专用的运放,普通运放不好。用什么运放,当然要看用的运放数据手册,不了解你用到的运放是不行的。上面的同相放大器,工式:Vout=Vi*(R1+R2)/R2,反相端接的,R1是返馈电阻,R2是接地电阻,Vi是同相端输入电压,Vout是输出端的电压
2019-3-21 10:09:53 回复
yangsen 数字大师 2019-3-23 11:18:14
光速飞行 发表于 2019-3-21 10:09
用在这种地方的运放,一定要用仪器专用的运放,普通运放不好。用什么运放,当然要看用的运放数据手册,不 ...

是的,第一级要用仪放,后面两级用低失调,低偏置电流的运放
2019-3-23 11:18:14 回复
chen131578 数字精灵 2019-3-23 11:46:54
本帖最后由 chen131578 于 2019-3-23 11:48 编辑

输出峰值怎能超过供电电压,除非内部有泵电路或其他升压电路。玩过分立件OTL或OCL、BTL的应该好理解。
2019-3-23 11:46:54 回复
