发表于：2019-3-26 18:02:37 5565
标准件&校基准源
主题类别: 实测（简单)
标准件类型:
仪表品牌: DIY自制
型号或关键字: DT830-VAR-1819

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
论坛的套件到了，就有点坐不住了，看看这金灿灿的板子，还真有点不舍得下手，以后可不是这种沉金的板子了，诚心想要的还是快抢先吧。

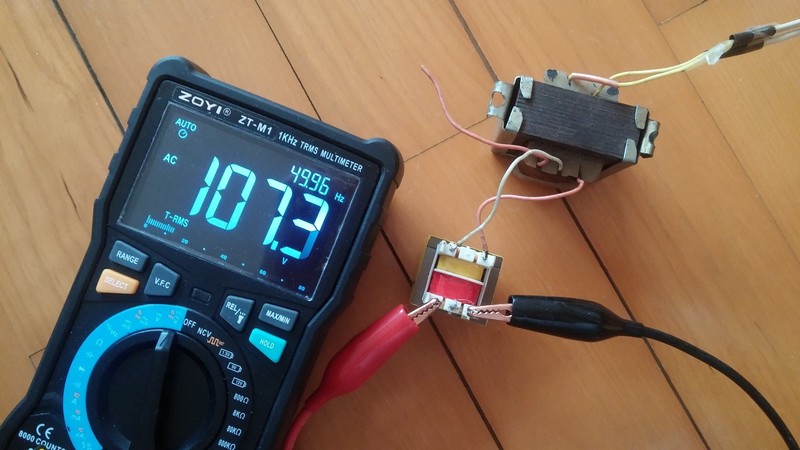

先从那下手呢？，还是高压吧，借劲充充电。焊好板子，随手找出两个变压器，最小的1W用来输出110V，试试电压还可以。

j1.jpg j2.jpg j3.jpg

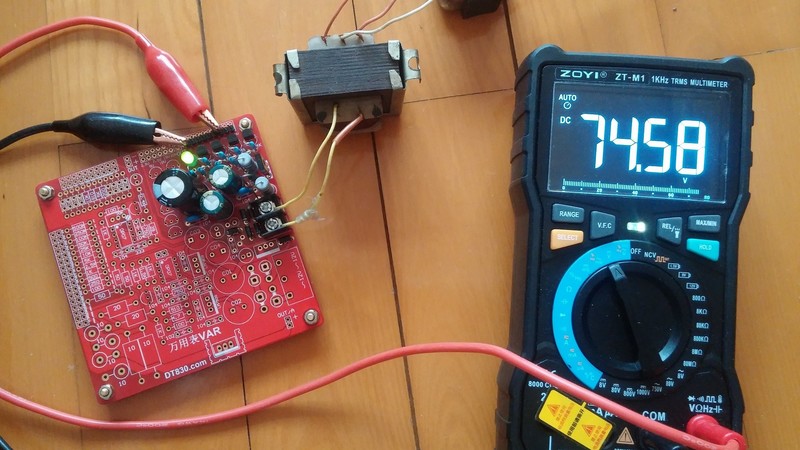

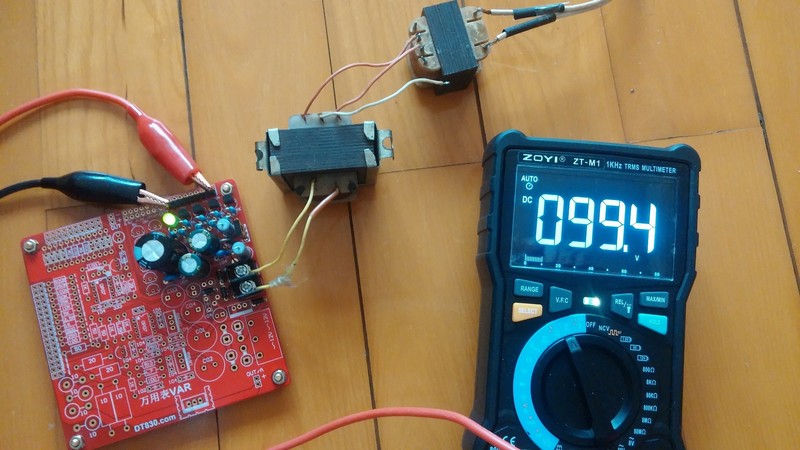

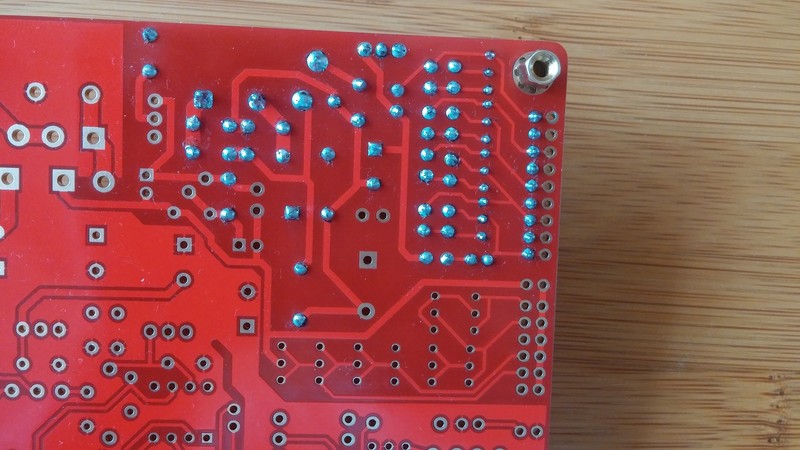

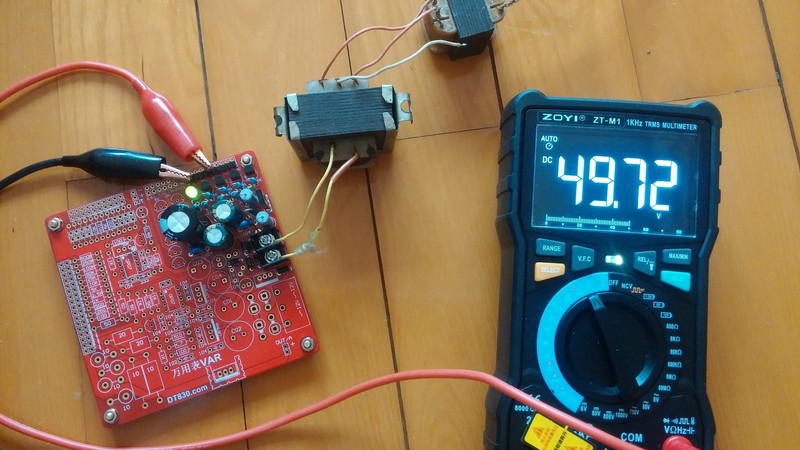

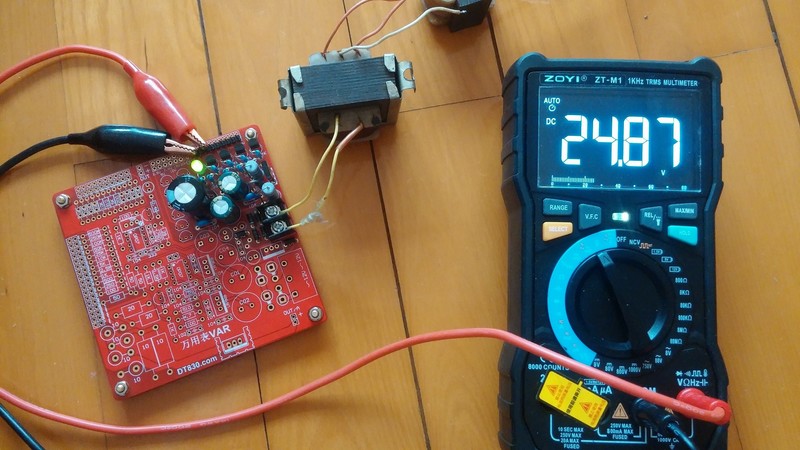

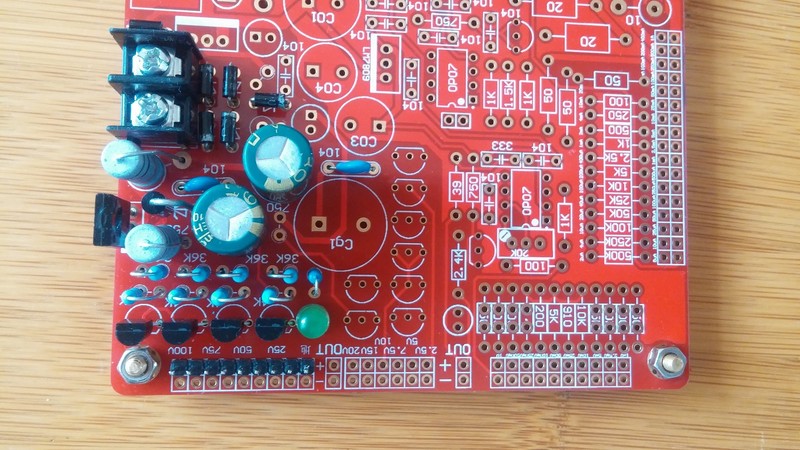

急忙接上板子，心中有点跳，怕放雷花呀，哎，100V输出咋才80 多伏呢，心跳有点加速，测测整流输出端，也是80多伏。一检查，哈哈，竟然整流后的大电解还没焊    赶紧把电解焊上，再试，嗨，怎么还是80多伏。有点纳闷，考虑可能1W的变压器内阻太大，于是又找了个2W的，嘿嘿，这次好了，电压蹭的穿上来了，100V输出103V多，再量量50V，好吗55V多，25V正常，难道50V的431有问题。断电仔细测量检查，怎么分压下电阻只有400欧，烧坏了吗，放大镜一看，打脸，真是焊的400欧     赶紧换上电阻再试，正常的数字总算出来了。

j4.jpg j5.jpg j6.jpg j7.jpg


今天就到这吧，明天再细调一下电压，虽然高压不求相低压那么精准，但也尽量向标准靠近。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

chen131578 数字精灵 2019-3-26 18:14:33
楼主一激动就出错了。
没有坛主淡定，想想坛主一把活儿等着。
2019-3-26 18:14:33 回复
kyhwhb 数字大神 2019-3-26 19:28:14
老先生眼神还不错哦！
2019-3-26 19:28:14 回复
5448 数字大师 2019-3-26 21:10:32
不敢玩这么高的电压
2019-3-26 21:10:32 回复
43545 管理员 2019-3-27 06:30:05
5448 发表于 2019-3-26 21:10
不敢玩这么高的电压

没事，我用手摸过110V 不中电
2019-3-27 06:30:05 回复
5448 数字大师 2019-3-27 06:40:21
43545 发表于 2019-3-27 06:30
没事，我用手摸过110V 不中电

这可不是小事，我轻易不碰强电
2019-3-27 06:40:21 回复
wgsd 楼主     数字大神 2019-3-27 08:48:13
巍巍兴安 发表于 2019-3-26 19:28
老先生眼神还不错哦！

左手一个200度右手一个300度，旁边一个放大镜
2019-3-27 08:48:13 回复
光速飞行 数字大神 2019-3-27 09:52:20
本帖最后由 光速飞行 于 2019-3-27 09:54 编辑
5448 发表于 2019-3-26 21:10
不敢玩这么高的电压

平时买鞋就要买橡胶底的鞋来穿，一般没事，玩电时不要穿拖鞋。
2019-3-27 09:52:20 回复
chen131578 数字精灵 2019-3-27 11:20:45
照明电重点不要形成回路就行。对地、对零线。
2019-3-27 11:20:45 回复
43545 管理员 2019-3-27 18:30:00
充电 充了一天啦？？今天等着看，结果没动静啊。
2019-3-27 18:30:00 回复
chen131578 数字精灵 2019-3-27 19:33:44
看样准备充满电再发表了。
2019-3-27 19:33:44 回复
光速飞行 数字大神 2019-3-27 21:09:37
我的明天到了。
2019-3-27 21:09:37 回复
风月603 数字奇才 2019-3-28 17:41:07
老铁，淡定！别把元器件搞错位置了！
2019-3-28 17:41:07 回复
wgsd 楼主     数字大神 2019-3-29 17:39:23
43545 发表于 2019-3-27 18:30
充电 充了一天啦？？今天等着看，结果没动静啊。

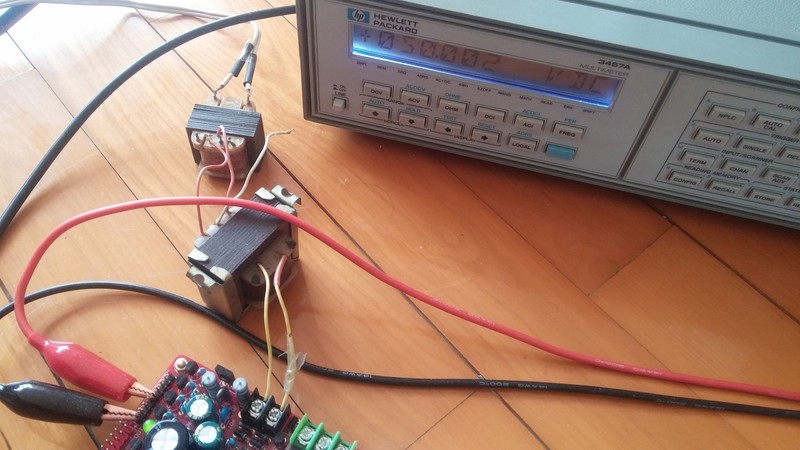

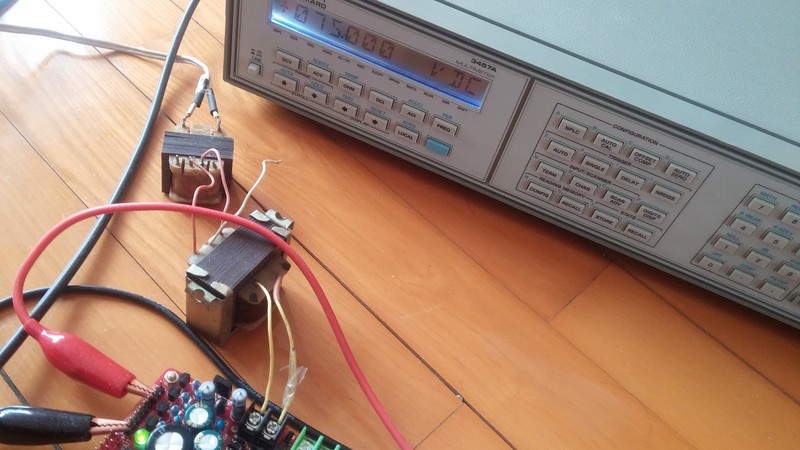

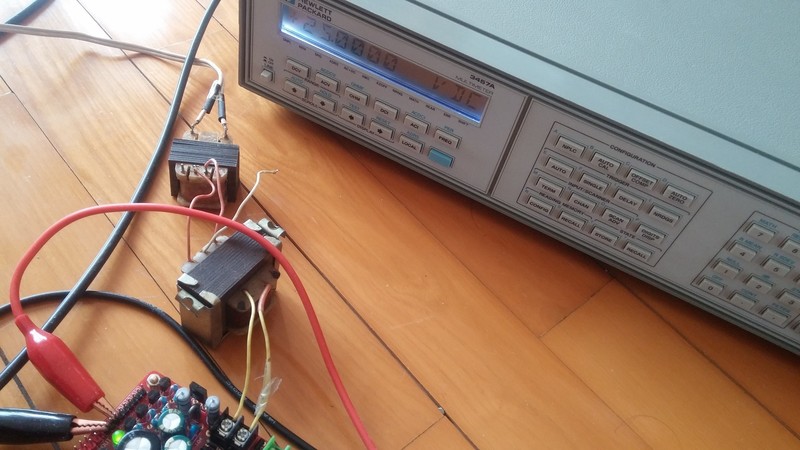

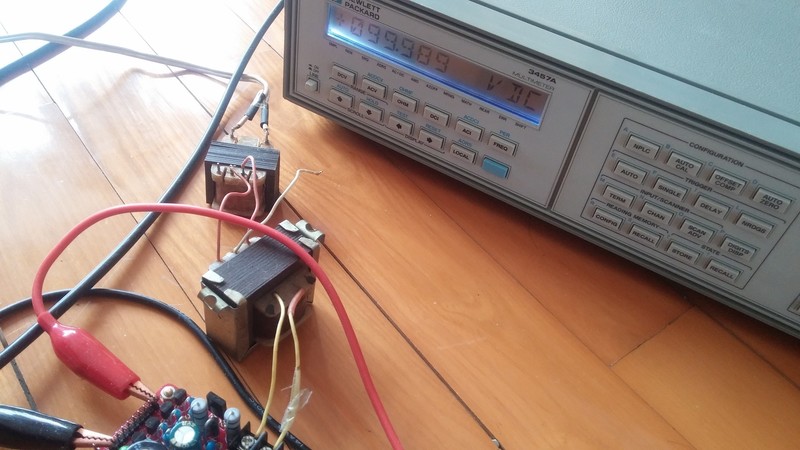

傻充，不是智能的，充过了，把高压大致调后的结果先上图吧。
z1.jpg z2.jpg z3.jpg z4.jpg
2019-3-29 17:39:23 回复
43545 管理员 2019-3-29 18:08:29
wgsd 发表于 2019-3-29 17:39
傻充，不是智能的，充过了，把高压大致调后的结果先上图吧。

没看到，你板子上并电阻啊，两个比例电阻值分别是多少？
2019-3-29 18:08:29 回复
西林迷 数字精灵 2019-3-29 18:22:58
这么准啊
羡慕嫉妒恨！
2019-3-29 18:22:58 回复
wgsd 楼主     数字大神 2019-3-30 09:36:41
43545 发表于 2019-3-29 18:08
没看到，你板子上并电阻啊，两个比例电阻值分别是多少？

哈哈，电阻在后面。
2019-3-30 09:36:41 回复
wgsd 楼主     数字大神 2019-3-30 09:38:13
西林迷 发表于 2019-3-29 18:22
这么准啊
羡慕嫉妒恨！

难过温飘关了
2019-3-30 09:38:13 回复
