DT830-VAR成品展示

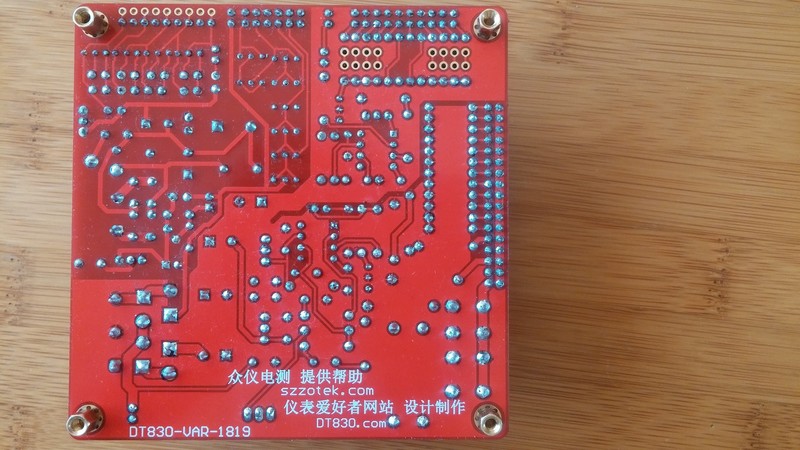

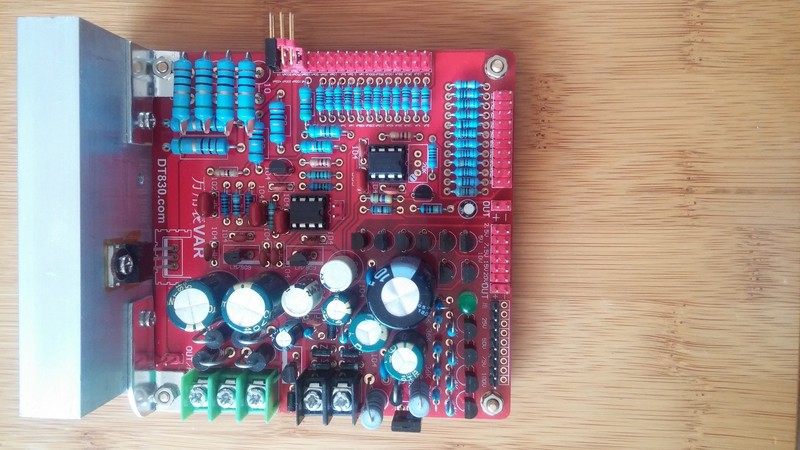

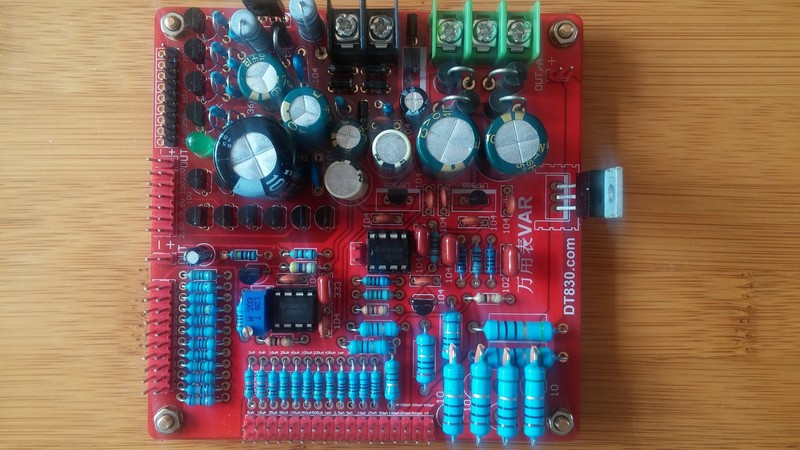

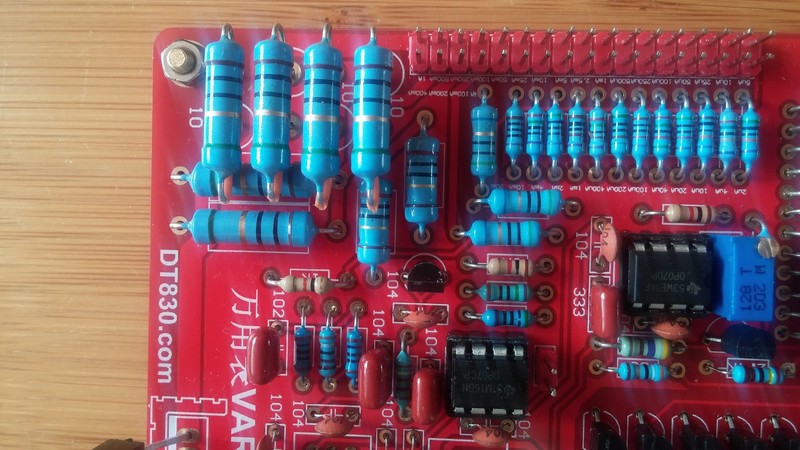

DT830-VAR套件基本完成，拍了几张焊完的组成图。

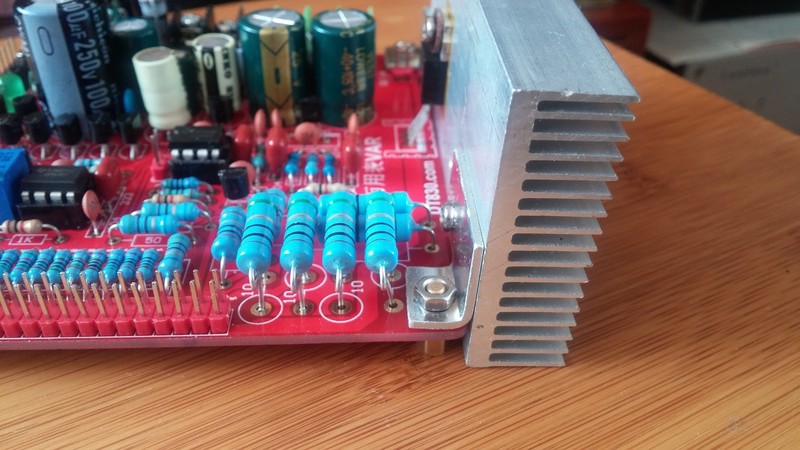

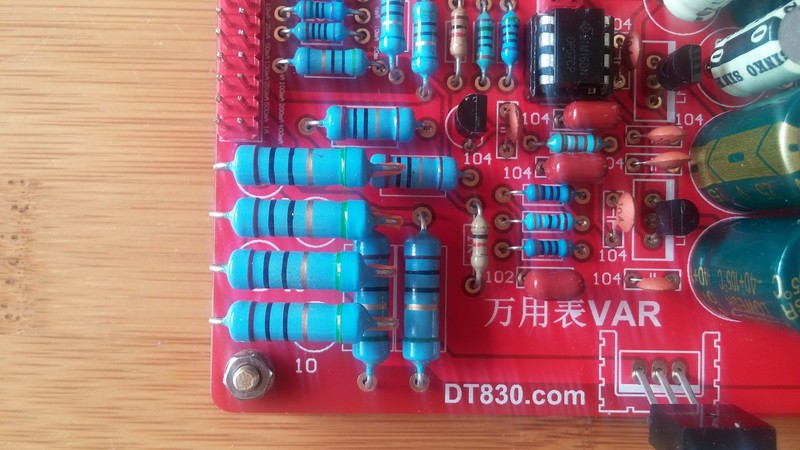

不错，焊得很好，电阻也没有压在PCB板上，而是有点空间啊

焊工很好，散热片很给力。

43545 发表于 2019-4-1 17:29
不错，焊得很好，电阻也没有压在PCB板上，而是有点空间啊

是的，留了1mm米多的空间。

焊工能漂亮
字数补丁

wgsd 发表于 2019-4-1 18:07
是的，留了1mm米多的空间。

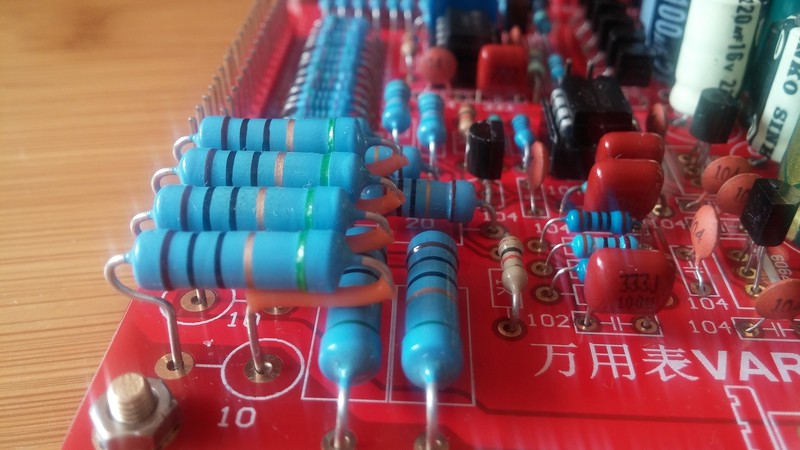

我是大功率电阻，不贴紧PCB，其它贴紧

SG830 发表于 2019-4-1 17:35
焊工很好，散热片很给力。

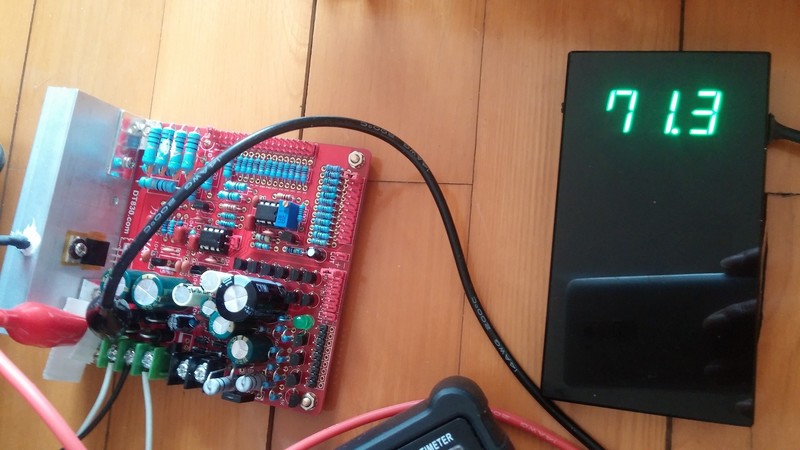

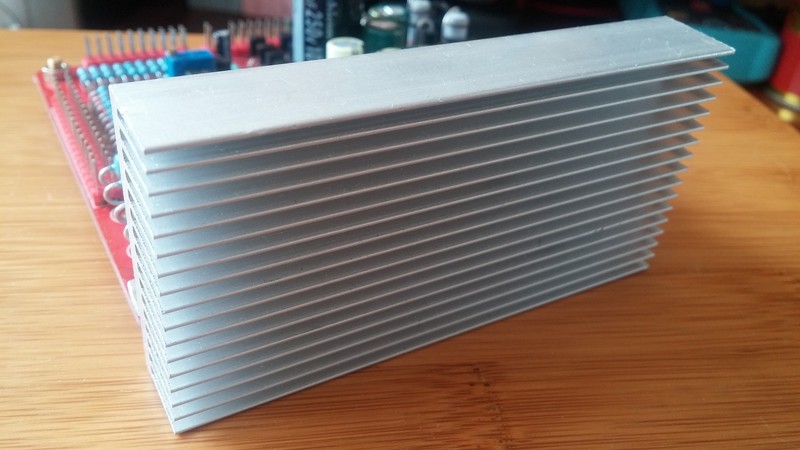

散热片是改装自家LED剩下的一小块，长度比PCB短了10mm。如果散热齿是竖向的就更好了，这个散热片也不算大，90X45X15，表面积约0.04平米，1A电流输出，30多分钟后，散热片温度有70多度，也够用了。

43545 发表于 2019-4-1 18:17
我是大功率电阻，不贴紧PCB，其它贴紧

紧贴会压在覆铜板上，如果双方都破皮易短路。正常没事。

wgsd 发表于 2019-4-1 18:26
紧贴会压在覆铜板上，如果双方都破皮易短路。正常没事。

是的，确实有这么一回事

43545 发表于 2019-4-1 18:34
是的，确实有这么一回事

小功率电阻没事的，３０年没变色，主要是功率大的地方注意一点就得了，现在全用贴片不是也是好好的吗。

散热不是一般的给力啊

要买一台焊台了，烙铁温度不够，焊锡没有流状。

PCB焊的好漂亮犹如工艺品，散热片够大的，问个问题：散热片上的黄色绝缘片是必须用的吗？

活干的漂亮！

勇闯沙滩 发表于 2019-4-2 07:06
PCB焊的好漂亮犹如工艺品，散热片够大的，问个问题：散热片上的黄色绝缘片是必须用的吗？ ...

如果机壳是金属的并接地，散热片碰机壳不行，加绝缘就没问题了。

七君子 发表于 2019-4-1 18:42
散热不是一般的给力啊

几元钱，安全，这样温度都70多度了。

SG830 发表于 2019-4-1 17:35
焊工很好，散热片很给力。

焊的很一般了，因调着玩，焊台温度只在300度，尽量保护PCB多次拆焊不损坏，焊锡温度没达到最佳状态。

5free 发表于 2019-4-1 18:09
焊工能漂亮
字数补丁

补焊一下才漂亮

chixian 发表于 2019-4-2 07:24
活干的漂亮！

干不好坛友会

排列整齐美观。楼主不能做的这么好，要抢坛主的饭碗了。
