音响对管用在VAR上真挺好

发表于：2019-5-6 14:56:16 6992
标准件&校基准源
主题类别: 维修
标准件类型:
仪表品牌: DIY自制
型号或关键字: DT830-VAR

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

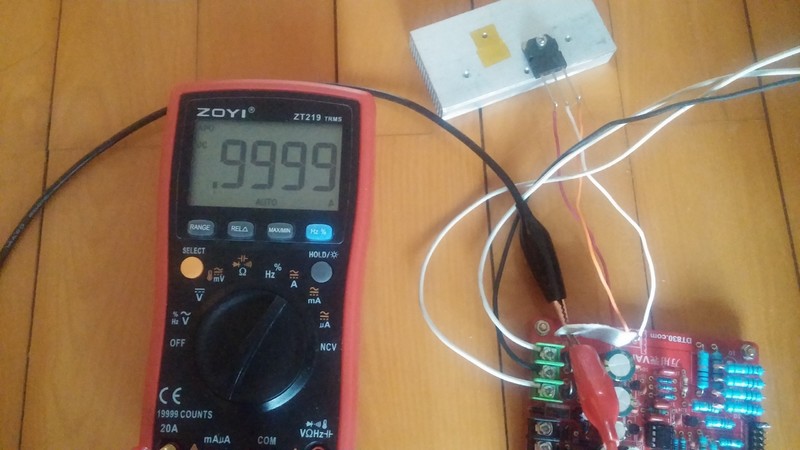

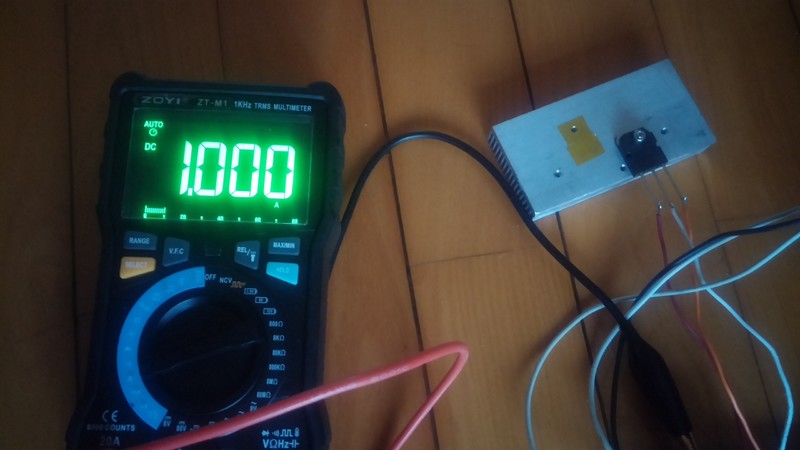

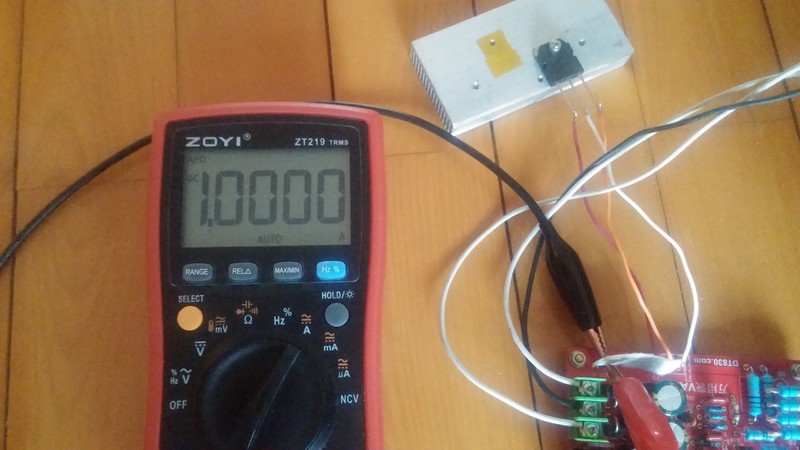

我的VAR上的MOS管挂了，手边一时没有同类型的MOS管，忽然想起手中的音响场管了，因个头较大，临时连线试试，嘿这个K1058一点也不含糊，只是没能听出味道来

CAM01366.jpg CAM01367.jpg CAM01371.jpg CAM01376.jpg
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（29）

勇闯沙滩 数字大神 2019-5-6 16:08:05
本帖最后由 勇闯沙滩 于 2019-5-6 16:35 编辑

用219测挺好，后面四位整数真晃眼，我也试试用219看看尾数的精度。VAR上的MOS管测1A电流时发热很快，我用那么大的散热片接上表马上就有温度然后发热，没敢时间长了，立即撤下表笔，也不知道能挺多长时间。
2019-5-6 16:08:05 回复
光速飞行 数字大神 2019-5-6 16:34:36
K1058，这个管子，7A电流，当然能用这里了，可能热量会小些了。
2019-5-6 16:34:36 回复
wgsd 楼主     数字大神 2019-5-6 17:38:15
勇闯沙滩 发表于 2019-5-6 16:08
用219测挺好，后面四位整数真晃眼，我也试试用219看看尾数的精度。VAR上的MOS管测1A电流时发热很快，我用那 ...

算一下散热片的表面积就知道了，我的面积约0.04平米，半小时以上70多度了。
2019-5-6 17:38:15 回复
wgsd 楼主     数字大神 2019-5-6 17:49:01
光速飞行 发表于 2019-5-6 16:34
K1058，这个管子，7A电流，当然能用这里了，可能热量会小些了。

消耗功率都一样，热量只是与档位电流相关，没什么变化。MOS导通的内阻越小会好些。
2019-5-6 17:49:01 回复
wgsd 楼主     数字大神 2019-5-6 17:53:37
勇闯沙滩 发表于 2019-5-6 16:08
用219测挺好，后面四位整数真晃眼，我也试试用219看看尾数的精度。VAR上的MOS管测1A电流时发热很快，我用那 ...

你测不出这个尾数来信不信
2019-5-6 17:53:37 回复
闻雨听风 数字王者 2019-5-6 19:24:38
wgsd 发表于 2019-5-6 17:38
算一下散热片的表面积就知道了，我的面积约0.04平米，半小时以上70多度了。 ...

散热片这么大还70℃，不知这个管最大功率使用时设计散热片是多大面积，是不是需要风扇，0.04㎡不小了，这是要用时装、不用时拆的节奏吗，固定上去太大了。
2019-5-6 19:24:38 回复

点评

43545
那个电流输出，有一根针是接到MOS引脚上，另一根针就是接电源了，换成你自己的电源，串上电流表，电压下来了，功率也就下来了，热量也下来了
2019-5-6 19:53
43545
把MOS电源供电改成5V 1.2A 就不用这么大散热片了，这个电流源就是一个假负载原理，这回知道了吧，去试试吧
2019-5-6 19:52
43545 管理员 2019-5-6 19:50:39
勇闯沙滩 发表于 2019-5-6 16:08
用219测挺好，后面四位整数真晃眼，我也试试用219看看尾数的精度。VAR上的MOS管测1A电流时发热很快，我用那 ...

挺个一夜都没事，我都是放那一整夜
2019-5-6 19:50:39 回复
wgsd 楼主     数字大神 2019-5-6 20:37:54
闻雨听风 发表于 2019-5-6 19:24
散热片这么大还70℃，不知这个管最大功率使用时设计散热片是多大面积，是不是需要风扇，0.04㎡不小了，这 ...

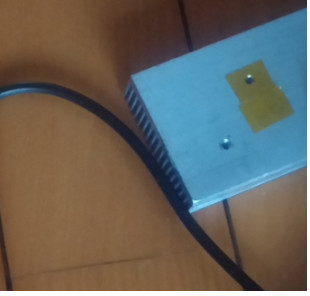

就图上的散热片，不大呀，9X4.5X1.5厘米（面积约0.04平米），我的电源带1A负载时有13V多，管子功耗十多瓦了，温度70多度可以了，基本不再上升了，散热片已经够小了。
2019-5-6 20:37:54 回复
闻雨听风 数字王者 2019-5-6 21:13:07
wgsd 发表于 2019-5-6 20:37
就图上的散热片，不大呀，9X4.5X1.5厘米（面积约0.04平米），我的电源带1A负载时有13V多，管子功耗十多瓦 ...

9cm×4.5cm是0.004㎡吧
2019-5-6 21:13:07 回复
wgsd 楼主     数字大神 2019-5-6 21:51:57
本帖最后由 wgsd 于 2019-5-6 21:53 编辑
闻雨听风 发表于 2019-5-6 21:13
9cm×4.5cm是0.004㎡吧

只看9X4.5，不看1.5呀，那可是17齿啊
2019-5-6 21:51:57 回复
闻雨听风 数字王者 2019-5-6 22:07:37
wgsd 发表于 2019-5-6 21:51
只看9X4.5，不看1.5呀，那可是17齿啊

哦，你算得是17齿34面的全部表面积啊，我一般用的铝板，不考虑厚度，所以只计算表面积了。
2019-5-6 22:07:37 回复
wgsd 楼主     数字大神 2019-5-6 22:58:12
闻雨听风 发表于 2019-5-6 22:07
哦，你算得是17齿34面的全部表面积啊，我一般用的铝板，不考虑厚度，所以只计算表面积了。 ...

哈哈，主要就是要的散热齿的面积。
2019-5-6 22:58:12 回复
勇闯沙滩 数字大神 2019-5-7 06:35:12
wgsd 发表于 2019-5-6 17:53
你测不出这个尾数来信不信

做个弊，在表笔线上找能不能弄出来。
2019-5-7 06:35:12 回复
勇闯沙滩 数字大神 2019-5-7 06:41:09
43545 发表于 2019-5-6 19:50
挺个一夜都没事，我都是放那一整夜

做好准备我再试试，换60W变压器是否温升有改善。
2019-5-7 06:41:09 回复
wgsd 楼主     数字大神 2019-5-7 07:00:04
勇闯沙滩 发表于 2019-5-7 06:35
做个弊，在表笔线上找能不能弄出来。

只要表串在电路中，越作弊越离谱信不。
2019-5-7 07:00:04 回复
wgsd 楼主     数字大神 2019-5-7 07:03:01
勇闯沙滩 发表于 2019-5-7 06:41
做好准备我再试试，换60W变压器是否温升有改善。

1千W也没用，1A电流发热与电源电压大小相关，但太小的电压使用范围受限，甚至不能工作。
2019-5-7 07:03:01 回复
人艰不拆 数字王者 2019-5-7 08:49:35
电压多少啊
2019-5-7 08:49:35 回复
wgsd 楼主     数字大神 2019-5-7 09:26:06
人艰不拆 发表于 2019-5-7 08:49
电压多少啊

用计算器比这个好用。
2019-5-7 09:26:06 回复
人艰不拆 数字王者 2019-5-7 09:39:39
wgsd 发表于 2019-5-7 09:26
用计算器比这个好用。

所答非所问，楼主该看医生了
2019-5-7 09:39:39 回复
