日置3238只有频率档能测量其余档位测量无反应不显示数字！

发表于：2019-5-12 14:21:29 5625
万用表
主题类别: 维修
仪表品牌: 日置（HIOKI）
显示方式: 五位半
型号或关键字: 日置3238

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

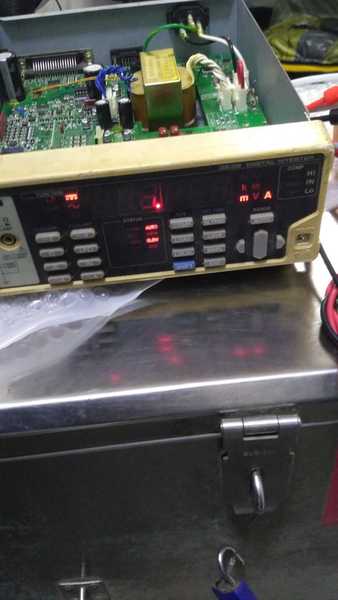

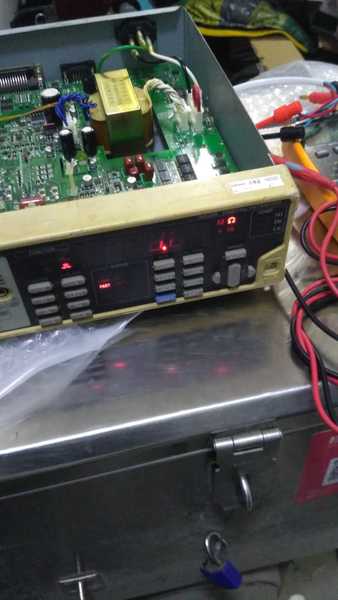

日置3238 通电可以开机，开机自检正常，不报错，但是除了频率档能测量，其余档位均没法测量，而且数字区只有一个小数点，不显示数字，测量时没有反应！内部修过！按上下键手动切换量程时，只有小数点在移动，蜂鸣声有提示音，没有任何数字显示！也感觉不到继电器的声音！(档位可以正常切换，也有继电器动作的声音！)

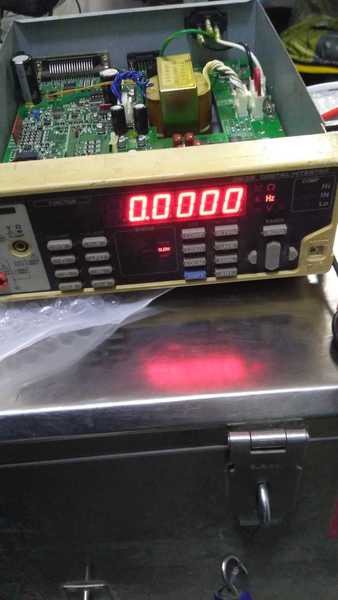

在频率档下，如果读书为全零，比如00000，此时，按键切换到其它档位，其它档位也能显示出数字但，此时，仍不能测量，按手动量程的话，显示的数字就消失了！而且显示数字的时候，也不能用0 adj功能，按了之后，就卡在清零的提示字符上死机了！
频率档下，如果读数不为0，那么切换到其它档位，也不显示数字！

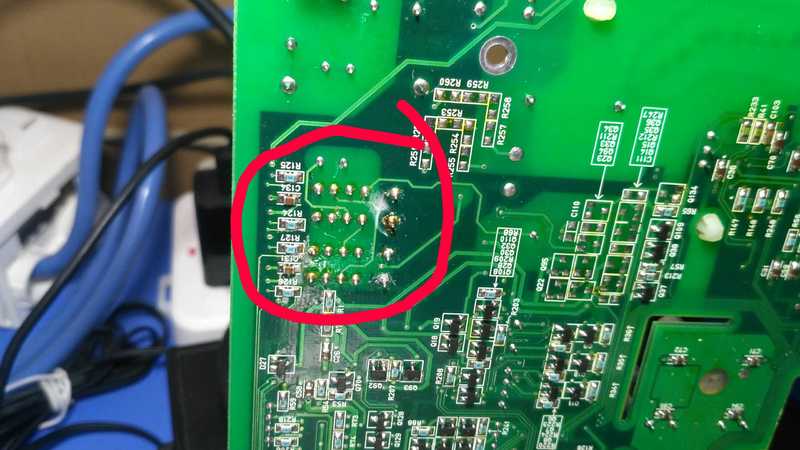

拆开检查，表之前修过，后面继电器的焊点感觉像是重新焊过，有可能更换或者维修过。


以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

人艰不拆 数字王者 2019-5-12 15:03:22
哈哈，完全不懂
2019-5-12 15:03:22 回复
haihwa 数字探长 2019-5-12 16:02:44
从你这照片上看，是否还有一块小电路板没装上吧
2019-5-12 16:02:44 回复
hc061218 楼主     数字王者 2019-5-12 19:13:09
haihwa 发表于 2019-5-12 16:02
从你这照片上看，是否还有一块小电路板没装上吧

小的那个不是线路板，只是一个屏蔽信号的板子，我估计很可能是继电器问题，看了好多拆机图，我发现都是单线圈的，我这个有维修痕迹，而且继电器是双线圈的！
2019-5-12 19:13:09 回复
锐意如风 数字探长 2019-5-12 19:27:17
有图纸就好查了
2019-5-12 19:27:17 回复
hc061218 楼主     数字王者 2019-5-12 20:02:06
hc061218 发表于 2019-5-12 19:13
小的那个不是线路板，只是一个屏蔽信号的板子，我估计很可能是继电器问题，看了好多拆机图，我发现都是单 ...

继电器应该应该没错，我查了一下有些年份出厂的就是双线圈的，不同年份的线路板稍微有区别
2019-5-12 20:02:06 回复
表述 数字精灵 2019-5-13 10:28:57
自检时直的正常吗？自检时显示的什么内容？
2019-5-13 10:28:57 回复
hc061218 楼主     数字王者 2019-5-13 13:08:38
表述 发表于 2019-5-13 10:28
自检时直的正常吗？自检时显示的什么内容？

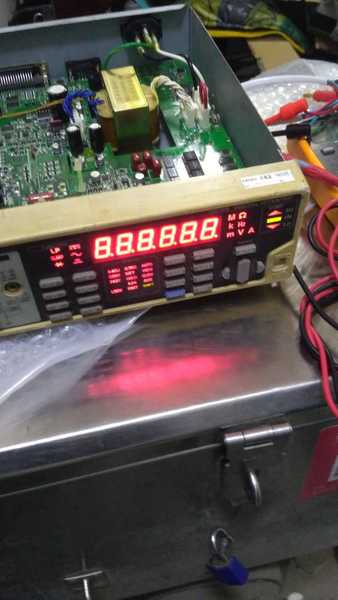

自检正常，不报错！
2019-5-13 13:08:38 回复
表述 数字精灵 2019-5-13 16:32:46
hc061218 发表于 2019-5-13 13:08
自检正常，不报错！

自检时应该能显示好几个内容，不知道你的有没有？
2019-5-13 16:32:46 回复
hc061218 楼主     数字王者 2019-5-13 21:28:32
表述 发表于 2019-5-13 16:32
自检时应该能显示好几个内容，不知道你的有没有？

自检有显示的  机器型号，固件版本号，频率 等 都正常！  现在怀疑是A5W-5K继电器坏了，感觉吸合后不能磁保持了，还有干簧管继电器也可能坏了！切换量程时继电器没有动作的声音！
2019-5-13 21:28:32 回复
hc061218 楼主     数字王者 2019-5-27 21:06:44
AD转换芯片坏了！
2019-5-27 21:06:44 回复
5453007 数字探长 2019-5-29 20:28:08
不知修好没有，继续更新啊
2019-5-29 20:28:08 回复
