电脑显示器不亮了

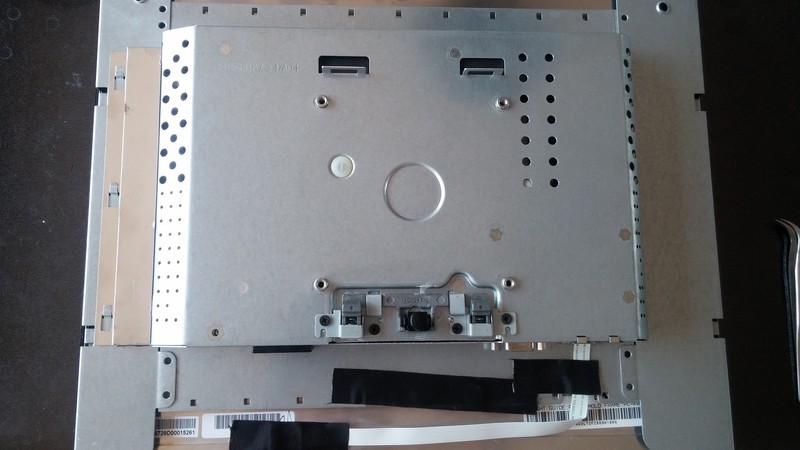

昨天电脑显示器突然不亮了，开机亮一下就黑屏了，重复开机照样，但绿色指示灯正常。2003年的DELL E177FPC显示器，坚持的也可以了。现在的年代离了电脑还真不习惯，手边只有这一个显示器，得赶快想办法呀，打开修吧。

这里首先感谢坛友“光速飞行”的即时协助（真是光速,发出请求，即刻收到资料），提供了非常详细的E177FPC的线路图及结构资料，才得以较快的查明了故障问题，再次谢谢。

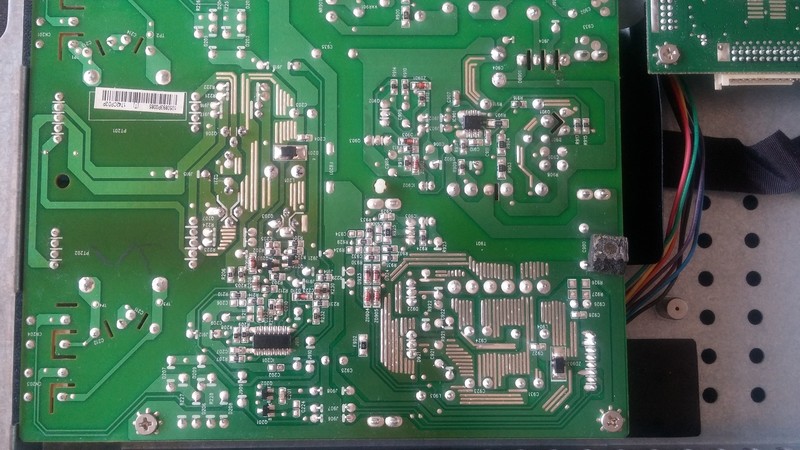

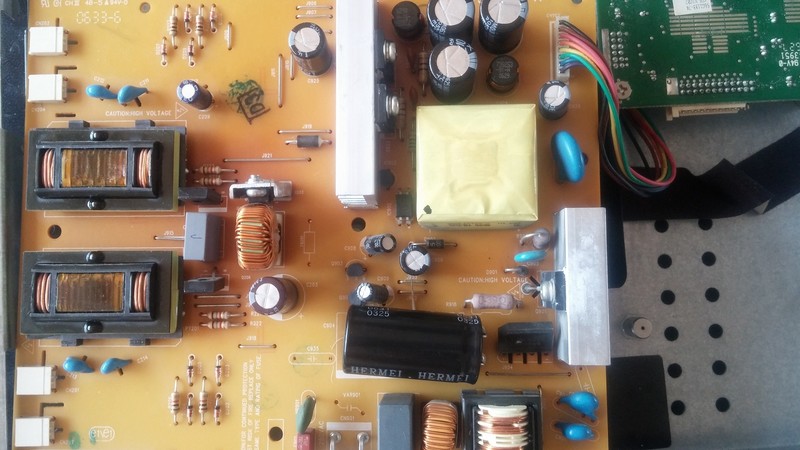

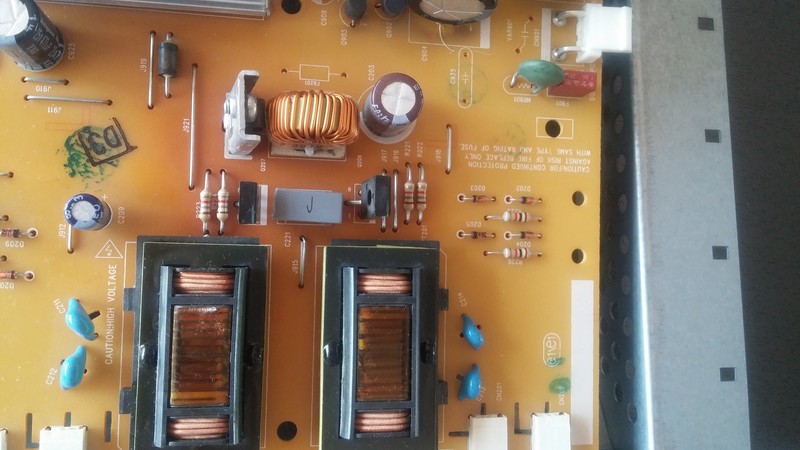

因为有了线路图，很快的理清了线路的来龙去脉，对可疑部分的器件全面的测试了一通，但没发现有损坏的现象，从线路板上目测，给背光供电的高压部分，发热量还是很大的，线路板两面都变色非常明显。最后只能怀疑背光的灯管可能有坏了的，引起负载开路，导致输出电压过高，线路超压保护了。

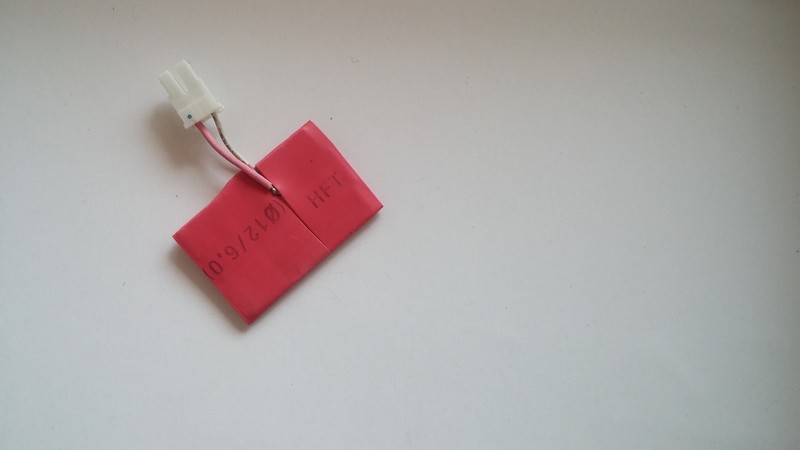

但是怀疑归怀疑，总的确定属实才好处理吧。因为没有可用的灯管来替换检测，只好想法用假负载测试，但手上又没有耐压几千伏的高压小容量电容，也没有高阻值大功率的电阻，一时陷入非常无奈的境地。偶尔想起，何不DIY一个高压电容，于是马上找来一块双面PCB板，周边剥掉几mm米，焊上引线，套上两层热缩管，电桥测试一下，直到100KHz都在19P左右，立马上机试验。第一只灯管不行，第二只还是没感冒，第三只再试，哇！竟然亮了。

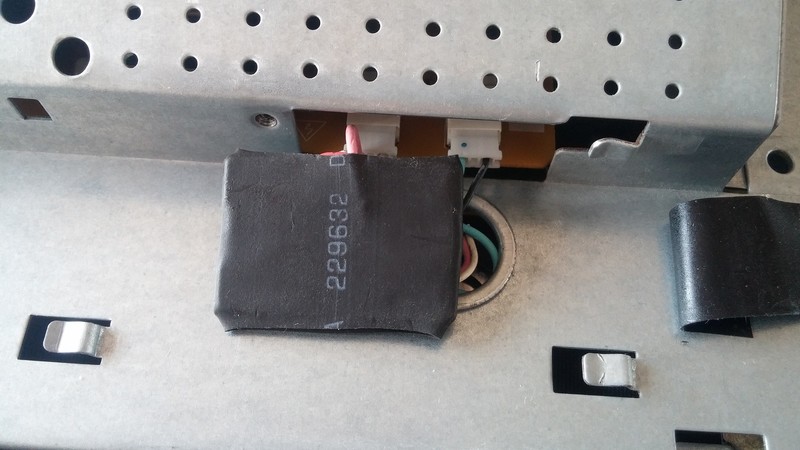

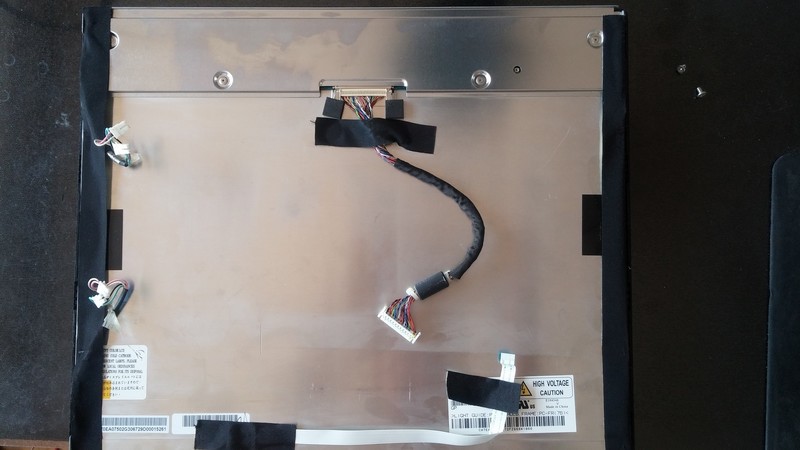

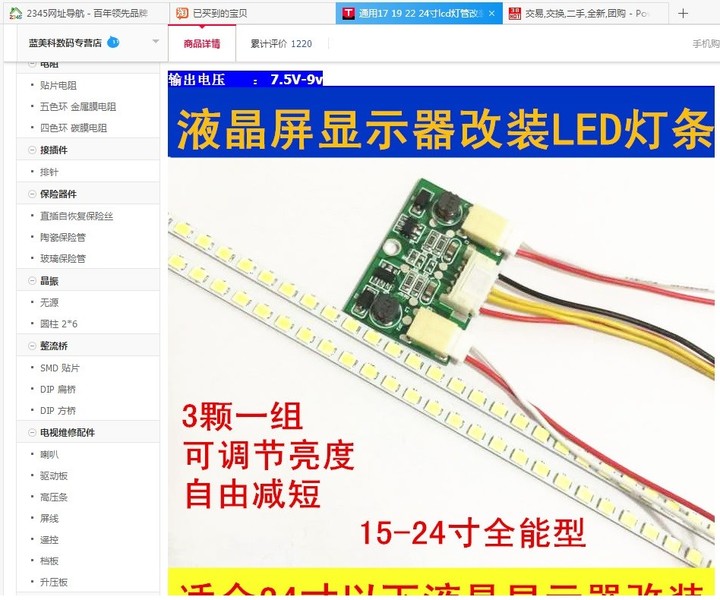

使用了几个小时，没发现有什么问题，三个灯管也没有亮度不足的感觉。但既然坏了一个，说明其它的寿命也同样不长了，再说现在大都用LED发光管做背光，不但亮度高、省电、发热小而且还不用高压，即安全、寿命长，可以说优点多多。于是趁着没彻底趴窝赶紧排了一套LED背光灯，才几元钱，真是极好又特便宜。现上几张图供大家参考。

坛友的线路图资料加自己正确的维修思路，得以完美修复。灯管改装LED背光灯条确实好。我用LED背光灯条改过万年历的流水灯管，省电又好看（用绿色.红色.白色LED灯）。

赞一个，不错啊，我的笔记本4个角都发白了，不知道能不能弄好。

请教，请问自制19P的电容，判断背光灯故障点，具体什么原理？谢谢

这个显示器背光一共使用四根灯管吧

原机是LCD还是led ，如果原机是LCD又怎么是换LED，如果原机是LED又怎么会有高压

这个 把高压 断开 用电筒 一照 就可以判断 故障所在了。

zhengdali 发表于 2019-5-25 08:18
赞一个，不错啊，我的笔记本4个角都发白了，不知道能不能弄好。

这个没经验，我的显示器也是首次修理。

jsycwnw 发表于 2019-5-25 09:25
请教，请问自制19P的电容，判断背光灯故障点，具体什么原理？谢谢

是这样的，该显示器有四个灯管，只要有一个灯管坏了（开路），会造成两路负载不平衡，导致线路保护启动，停止高压部分工作，随之黒屏。但这种灯管单独检测需要专业设施，即特定的高压和电流，非专业人员一般没有（虽然也不贵，据说淘宝十几元）。
那么在这种情况下，只好做个假负载（模仿灯管），逐个替换四只灯管，如果替换哪个灯管时，显示器正常工作了，说明该灯管已坏了。
切记灯管有上千伏高压，不能带电操作！

巍巍兴安 发表于 2019-5-25 09:55
这个显示器背光一共使用四根灯管吧

是的，线路板上有四个插座。

fslichong 发表于 2019-5-25 10:24
原机是LCD还是led ，如果原机是LCD又怎么是换LED，如果原机是LED又怎么会有高压
...

这个与LCD没关系，只是LCD的背光灯。

jy1111 发表于 2019-5-25 11:01
这个 把高压 断开 用电筒 一照 就可以判断 故障所在了。

请介绍一下，怎样照出哪个灯管坏了？

谢谢分享！

jsycwnw 发表于 2019-5-25 09:25
请教，请问自制19P的电容，判断背光灯故障点，具体什么原理？谢谢

算上我一个，电容做LCD负载的原理

chen131578 发表于 2019-5-27 16:22
算上我一个，电容做LCD负载的原理

背光灯用的是交流电压，电容、电阻都可以当负载的。

wgsd 发表于 2019-5-27 19:58
背光灯用的是交流电压，电容、电阻都可以当负载的。

用的容抗？

chen131578 发表于 2019-5-28 13:57
用的容抗？

是的，看线路上用的电容，这个假负载也得耐压3千伏以上。

wgsd 发表于 2019-5-28 14:41
是的，看线路上用的电容，这个假负载也得耐压3千伏以上。

用电容做假负载吗？

白不分 发表于 2019-5-28 15:19
用电容做假负载吗？

是的，是的。

进来学习学习。
