画了个基准板

wgsd 楼主     数字大神 2019-6-7 08:22:31
巍巍兴安 发表于 2019-6-7 06:21
2019.8.23是个什么日子呢?

哈哈,随便添上的,打板时可以改下日期,作为岁月的记忆,
2019-6-7 08:22:31 回复
zlmimg 数字精灵 2019-6-7 08:57:07
wgsd 发表于 2019-6-7 07:42
因为基准已做好了,当时没打算重装,所以嘉立创的活动没参入。近期无事就画了个板子消磨时间,好像优惠活 ...

刚看了嘉立创网站,还有5元包邮打样,下个嘉立创的客户端下单就可以了,一天可以打两款。
2019-6-7 08:57:07 回复
43545 管理员 2019-6-7 13:23:05
zlmimg 发表于 2019-6-7 08:57
刚看了嘉立创网站,还有5元包邮打样,下个嘉立创的客户端下单就可以了,一天可以打两款。
...

是一個月,打兩款
2019-6-7 13:23:05 回复
wgsd 楼主     数字大神 2019-6-8 09:59:16
zlmimg 发表于 2019-6-7 08:57
刚看了嘉立创网站,还有5元包邮打样,下个嘉立创的客户端下单就可以了,一天可以打两款。
...

谢谢了,刚试了一下,可能节日的关系,无法的确付款,待节后看看。一元一片还包邮,不够邮费钱,真是帮助业余DIY啊。
2019-6-8 09:59:16 回复
wgsd 楼主     数字大神 2019-6-8 10:02:16
本帖最后由 wgsd 于 2019-6-10 23:38 编辑

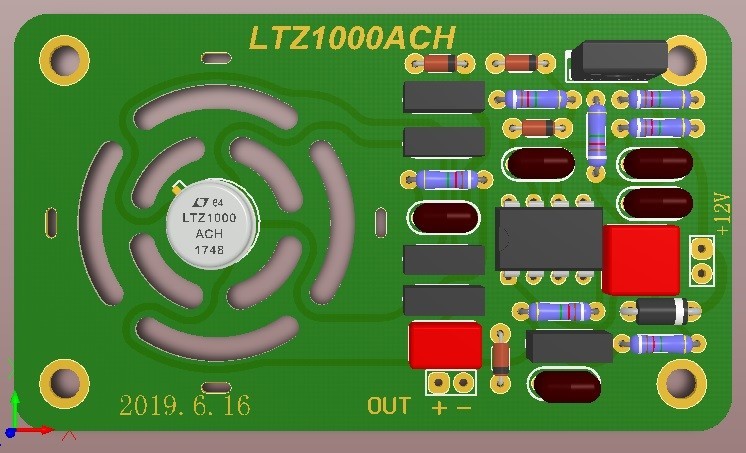

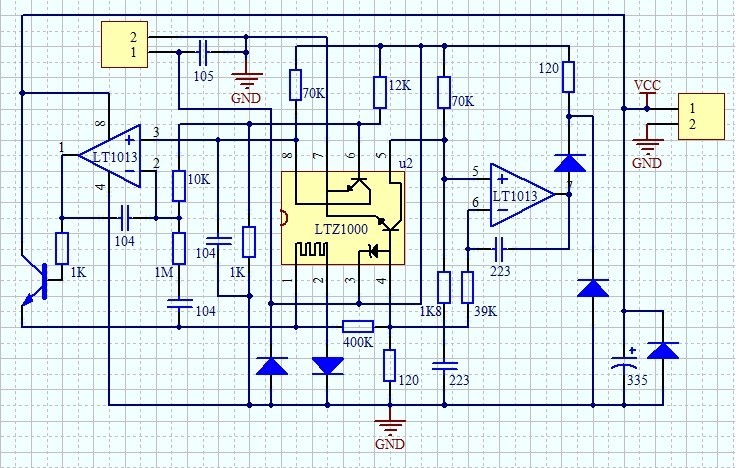

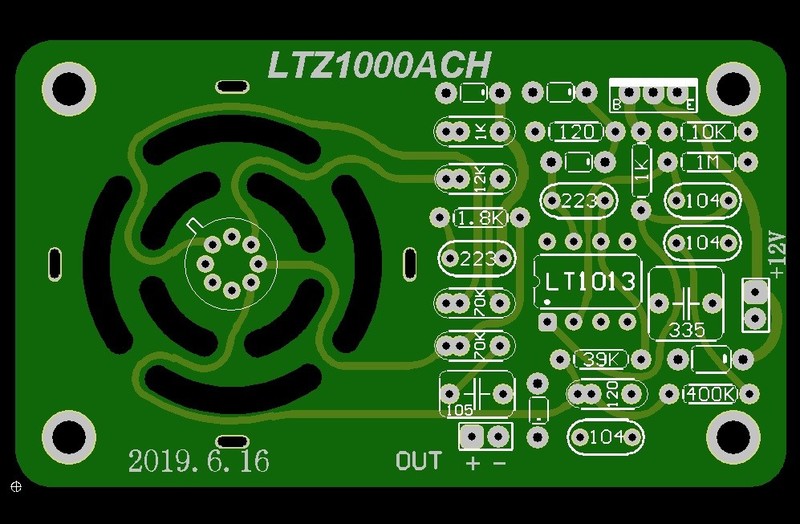

按坛友建议改了一下布局,再上几张图。软件需改动,后补发。

2019-6-8 10:02:16 回复
wgsd 楼主     数字大神 2019-6-8 13:45:18

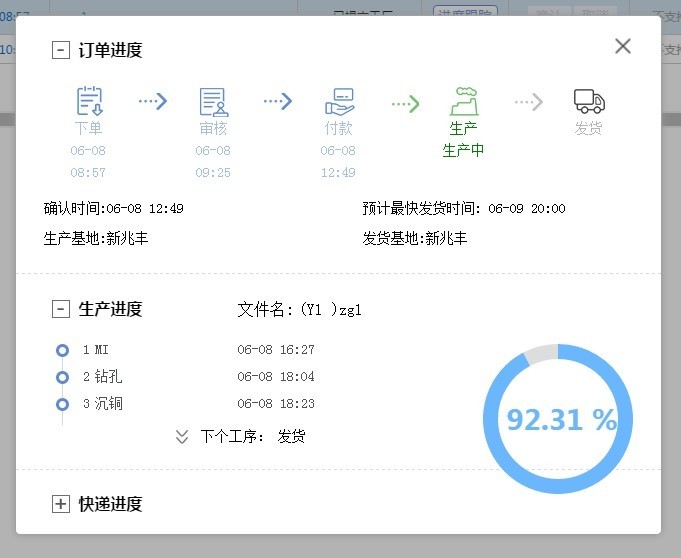

刚打了5片5元,不知能收到不,上张厂家反馈的图。
2019-6-8 13:45:18 回复
wgsd 楼主     数字大神 2019-6-8 14:15:13
wgsd 发表于 2019-6-8 09:59
谢谢了,刚试了一下,可能节日的关系,无法的确付款,待节后看看。一元一片还包邮,不够邮费钱,真是帮助 ...

之前无法确认付款是填写开户行问题,因特殊情况厂家退款需要开户行名,填写正确后顺利付款,这里再次谢谢坛友 zlmimg 提供的打板信息
2019-6-8 14:15:13 回复
zlmimg 数字精灵 2019-6-8 17:54:16
wgsd 发表于 2019-6-8 13:45
刚打了5片5元,不知能收到不,上张厂家反馈的图。

肯定能收到,我5元包邮打了好多款样板了,而却是24小时发顺丰,板色还有很多选择。
2019-6-8 17:54:16 回复
wgsd 楼主     数字大神 2019-6-8 18:41:02
zlmimg 发表于 2019-6-8 17:54
肯定能收到,我5元包邮打了好多款样板了,而却是24小时发顺丰,板色还有很多选择。
...

哈哈,我付款付了好常时间,以为板颜色不行,一会红色的,一会绿色的,好一顿折腾,再一会银行,一会支付宝,刚想微信,网上一查,才知道开户行名子很重要,只填写总行不行,得填开户行,填上后通过。
2019-6-8 18:41:02 回复
wgsd 楼主     数字大神 2019-6-9 16:13:25
昨天中午付款,现在马上就要发货了,好快了。

2019-6-9 16:13:25 回复
白不分 数字大师 2019-6-9 17:15:06
画的漂亮
2019-6-9 17:15:06 回复
wgsd 楼主     数字大神 2019-6-10 23:03:42

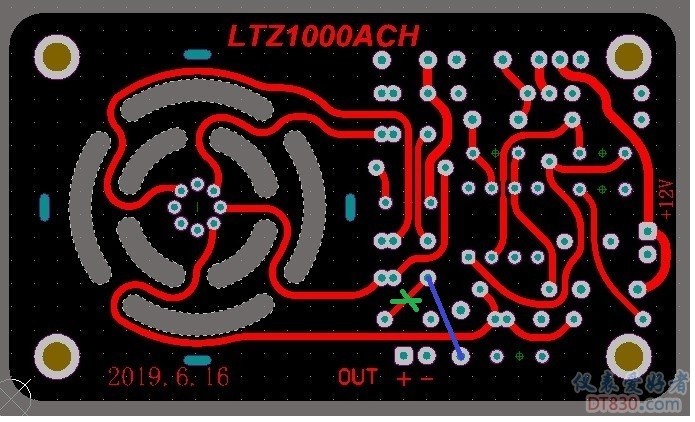

该PCB板有个错误,本来输出线是与内部隔离的,但因一个连线使其失去了隔离作用(因其电气连接都是在一起的,只是接的位置不同,所以线路检测功能没能发现失误),错误如下图。如有下载的坛友请不要使用,我明天更正一下。我打的板也的另打了,不想修板了,追求完美了。
2019-6-10 23:03:42 回复
fslichong 数字王者 2019-6-11 06:23:18
这个是比较标准的电压基准
2019-6-11 06:23:18 回复
wgsd 楼主     数字大神 2019-6-11 14:57:27

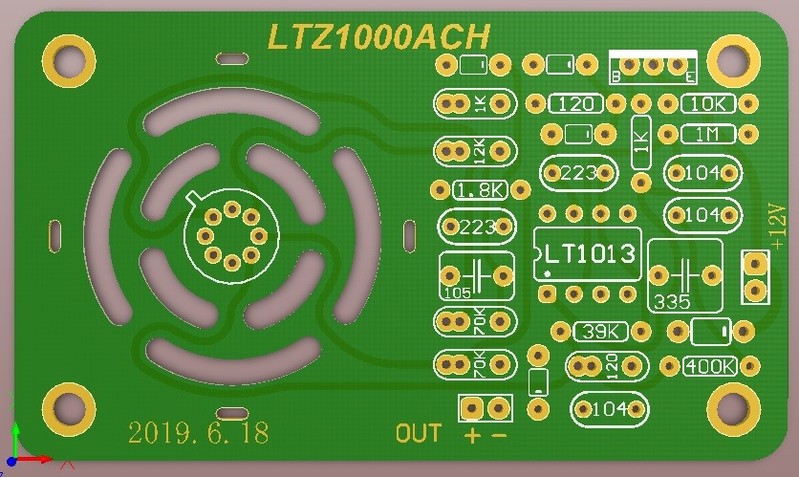

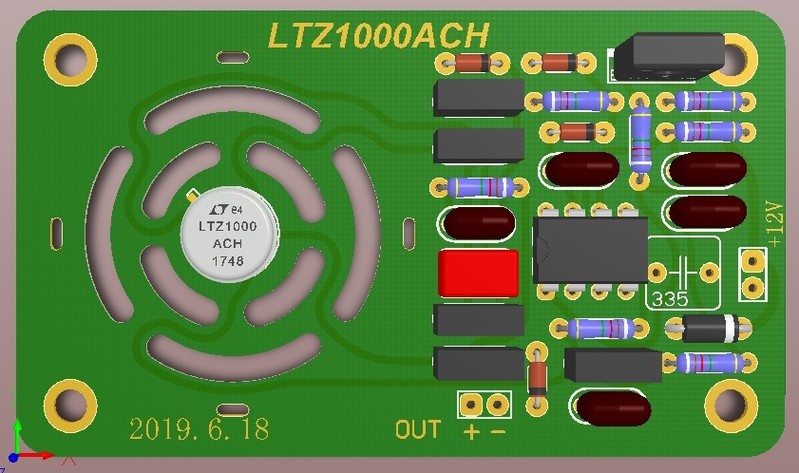

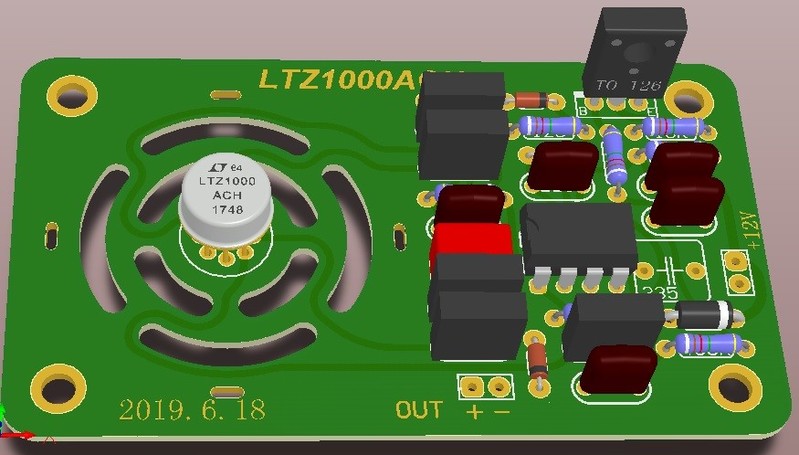

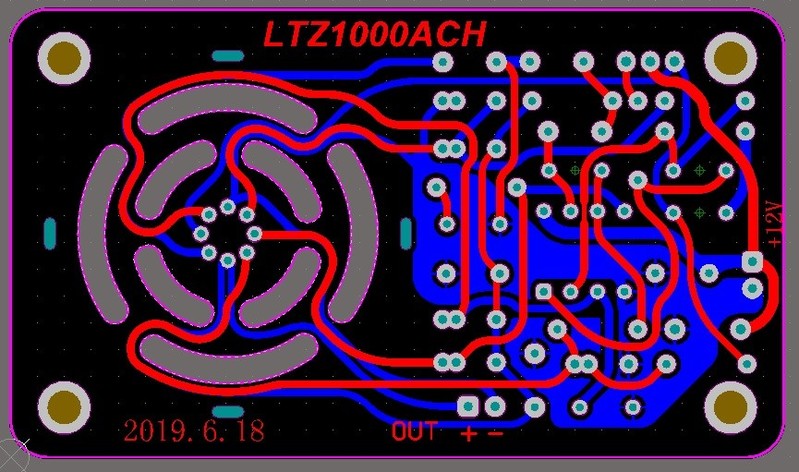

修正了输出线。
c0.jpg c1.jpg c2.jpg c3.jpg zg11.rar (8.88 MB, 下载次数: 99)
2019-6-11 14:57:27 回复
wgh1027 数字大神 2019-6-11 15:05:56
谢谢分享
2019-6-11 15:05:56 回复
chen131578 数字精灵 2019-6-11 15:45:10
wgsd 发表于 2019-6-10 23:03
该PCB板有个错误,本来输出线是与内部隔离的,但因一个连线使其失去了隔离作用(因其电气连接都是在一起的 ...

可以理解,越是复杂的越容易出错。
2019-6-11 15:45:10 回复
wgsd 楼主     数字大神 2019-6-11 18:10:11
chen131578 发表于 2019-6-11 15:45
可以理解,越是复杂的越容易出错。

没有人工仔细检查,软件检查正常,因为本来这几个点就是接在一起的,只是像四线测试,虽然连在一起,但接的位置不同,所以软件检查连通就是正常。
2019-6-11 18:10:11 回复
空钩悟道 数字小子 2019-6-18 09:09:35
楼主可以卖我一张吗?
2019-6-18 09:09:35 回复
wgsd 楼主     数字大神 2019-6-18 11:50:51
空钩悟道 发表于 2019-6-18 09:09
楼主可以卖我一张吗?

可以送你,只是邮费伤不起,而且我还得去快递。你为何不下载我的软件,自己去打,5元5块还包快递,何乐而不为之。
2019-6-18 11:50:51 回复
jjj5566 数字大师 2019-6-19 22:21:08
楼主帮忙给画个lm399板子,谢谢啦!!
2019-6-19 22:21:08 回复
