画了个基准板

发表于:2019-6-6 15:53:32 8894
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: LTZ1000ACH

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

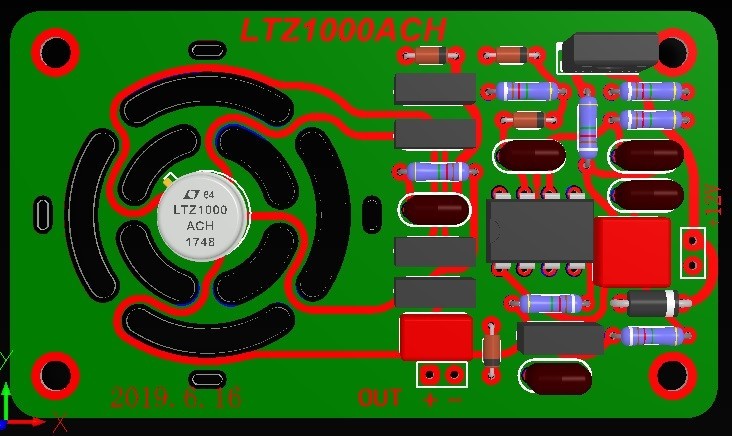

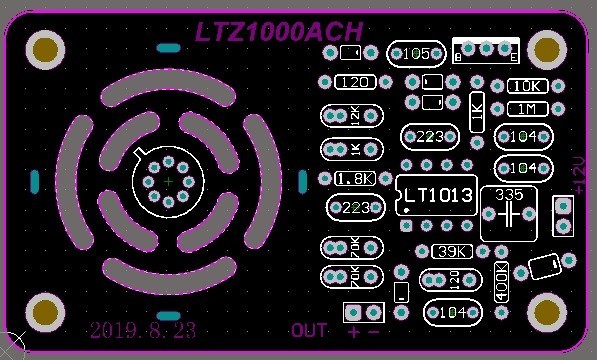

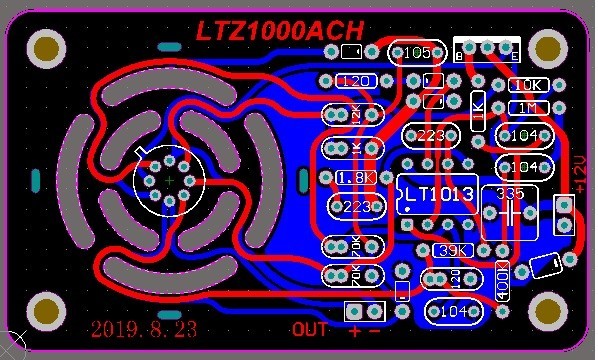

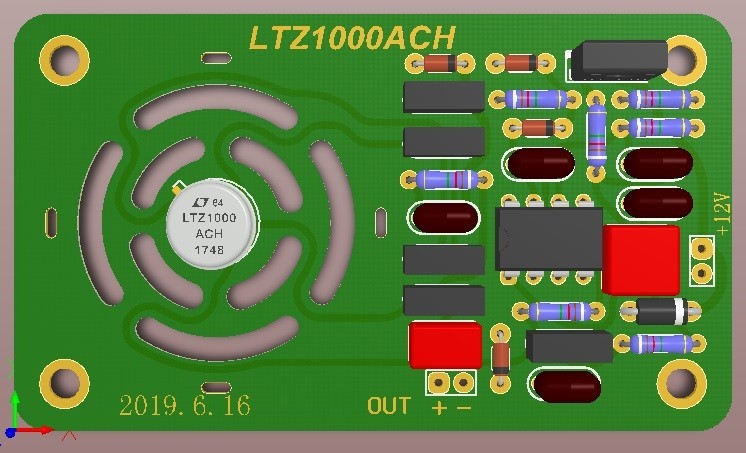

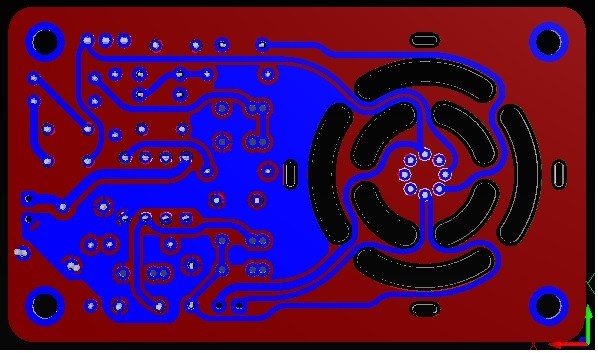

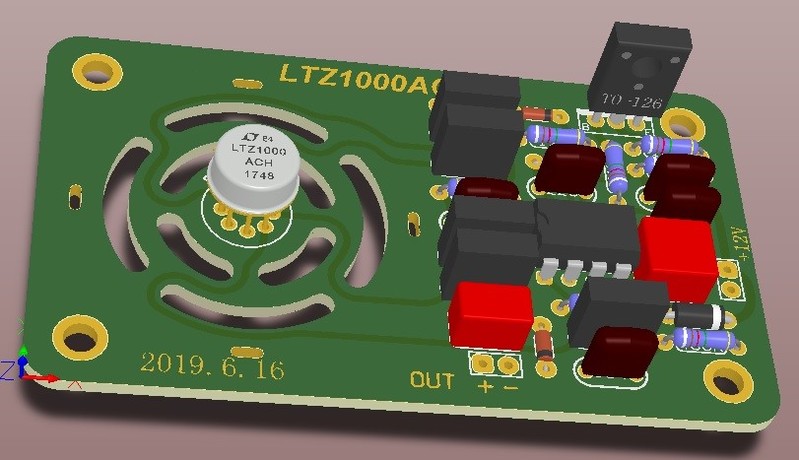

画了个基准PCB板,何时高兴了就打几张,把原先的土造货换一下,说不定精度又有提高,上几张图,看看大家有何高见。
[url=] sh1.jpg .jp[/url] sh2.jpg sh3.jpg h4.jpg h5.jpg h6.jpg
收藏
送赞
分享

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 很给力!

查看全部评分总评分 : 仪表币 +10

发表回复

评论列表(39)

光速飞行 数字大神 2019-6-6 16:03:23
本帖最后由 光速飞行 于 2019-6-6 16:07 编辑

不错啊,这个图简结,打板的话帮我多几块。
2019-6-6 16:03:23 回复
wgsd 楼主     数字大神 2019-6-6 16:07:11
光速飞行 发表于 2019-6-6 16:03
不错啊,打板的话帮我多几块。

要是打的话没问题,多余的板也没用。
2019-6-6 16:07:11 回复
光速飞行 数字大神 2019-6-6 16:08:42
wgsd 发表于 2019-6-6 16:07
要是打的话没问题,多余的板也没用。

先谢谢了
2019-6-6 16:08:42 回复
勇闯沙滩 数字大神 2019-6-6 17:01:17
是用的老头子吧,用旋钮变换数值很,好创意。
2019-6-6 17:01:17 回复
43545 管理员 2019-6-6 18:03:02
勇闯沙滩 发表于 2019-6-6 17:01
是用的老头子吧,用旋钮变换数值很,好创意。

你从哪看出来有旋钮这么一说?
2019-6-6 18:03:02 回复
勇闯沙滩 数字大神 2019-6-6 18:48:01
43545 发表于 2019-6-6 18:03
你从哪看出来有旋钮这么一说?

光顾看后面几个图,前面图那几个圆是镂空的,还以为像万用表的八卦盘安有旋钮那。
2019-6-6 18:48:01 回复
43545 管理员 2019-6-6 18:50:03
勇闯沙滩 发表于 2019-6-6 18:48
光顾看后面几个图,前面图那几个圆是镂空的,还以为像万用表的八卦盘安有旋钮那。 ...

知道为什么要镂空么?
2019-6-6 18:50:03 回复
chen131578 数字精灵 2019-6-6 20:26:27
土豪基准,还没有DT830-VAR-1819功能全,不红眼,就是不红眼,不红眼,不红眼
2019-6-6 20:26:27 回复
43545 管理员 2019-6-6 21:13:24
chen131578 发表于 2019-6-6 20:26
土豪基准,还没有DT830-VAR-1819功能全,不红眼,就是不红眼,不红眼,不红眼。 ...

功能多有啥用,楼主那个值钱啊。
2019-6-6 21:13:24 回复
wgsd 楼主     数字大神 2019-6-6 23:00:49
勇闯沙滩 发表于 2019-6-6 17:01
是用的老头子吧,用旋钮变换数值很,好创意。

哪个扭不好扭啊,以使劲就惨了
2019-6-6 23:00:49 回复
wgsd 楼主     数字大神 2019-6-6 23:04:37
chen131578 发表于 2019-6-6 20:26
土豪基准,还没有DT830-VAR-1819功能全,不红眼,就是不红眼,不红眼,不红眼。 ...

关键是你不需要,就是不需要,不需要,不需要
2019-6-6 23:04:37 回复
zlmimg 数字精灵 2019-6-6 23:36:55
前阵子嘉立创打板100*100mm内的样板5块,只要5元还包邮,不知道现在还有不。
2019-6-6 23:36:55 回复
veteran 数字梦想家 2019-6-7 00:00:23
本帖最后由 veteran 于 2019-6-7 00:04 编辑

很好。学习了,放上张电路图看看
2019-6-7 00:00:23 回复
kyhwhb 数字大神 2019-6-7 06:19:52
漂亮,右下角二极管水平放置更好看些吧
2019-6-7 06:19:52 回复
kyhwhb 数字大神 2019-6-7 06:21:02
2019.8.23是个什么日子呢?
2019-6-7 06:21:02 回复
勇闯沙滩 数字大神 2019-6-7 07:33:47
本帖最后由 勇闯沙滩 于 2019-6-7 07:56 编辑
43545 发表于 2019-6-6 18:50
知道为什么要镂空么?

是不是类似开关电源板的高低压安全隔离?还是给LTZ1000ACH散热?T宝有卖这个板。
2019-6-7 07:33:47 回复
wgsd 楼主     数字大神 2019-6-7 07:42:30
zlmimg 发表于 2019-6-6 23:36
前阵子嘉立创打板100*100mm内的样板5块,只要5元还包邮,不知道现在还有不。
...

因为基准已做好了,当时没打算重装,所以嘉立创的活动没参入。近期无事就画了个板子消磨时间,好像优惠活动已结束,但价格较低的商家可能就二三十元吧。
2019-6-7 07:42:30 回复
wgsd 楼主     数字大神 2019-6-7 08:08:52
veteran 发表于 2019-6-7 00:00
很好。学习了,放上张电路图看看

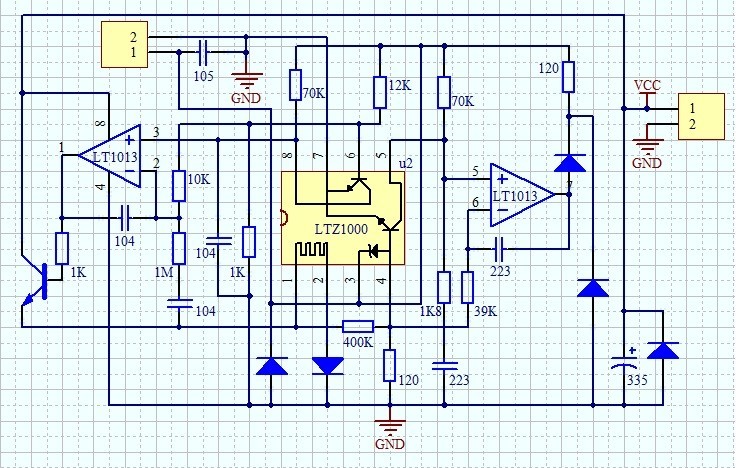

网上有标准图,这个图是该PCB的。
