ZT-QB4电路图

发表于：2019-6-14 22:01:10 6270
万用表
主题类别: 资料_电路图
仪表品牌: 众仪（ZOYI）
显示方式: 4000字
型号或关键字: ZT-Q4

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

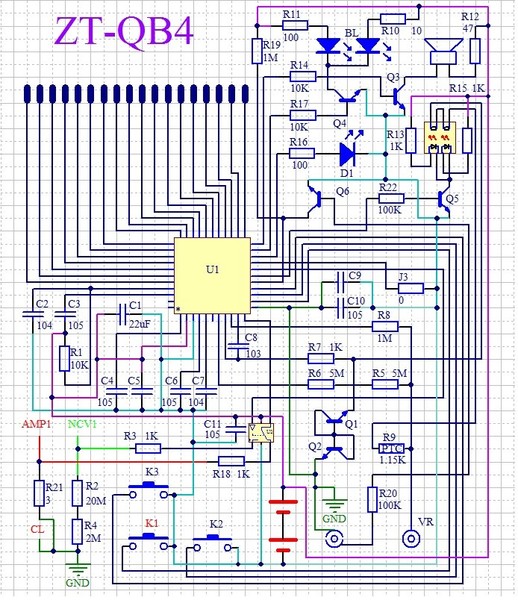

为大家玩好QB4小钳表，送上一份小图纸，随便领取，不要谢了。



收藏
送赞
分享

评分

参与人数 3仪表币 +250 收起 理由
勇闯沙滩 + 40 很给力!
kyhwhb + 200 赞 ，很给力!
散淡021 + 10 很给力!

查看全部评分总评分 : 仪表币 +250

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

白不分 数字大师 2019-6-14 22:15:33
辛苦了。
2019-6-14 22:15:33 回复
veteran 数字梦想家 2019-6-14 22:25:07
2019-6-14 22:25:07 回复
wgh1027 数字大神 2019-6-14 22:30:23
依图看来电压档内阻只有1MΩ。
2019-6-14 22:30:23 回复
糊涂周 数字精灵 2019-6-14 22:37:26
造福坛友，辛苦了。
2019-6-14 22:37:26 回复
apple5050 数字探长 2019-6-14 22:44:25
打磨的那个8脚芯片是啥？
2019-6-14 22:44:25 回复
wgh1027 数字大神 2019-6-14 22:50:00
apple5050 发表于 2019-6-14 22:44
打磨的那个8脚芯片是啥？

光耦
2019-6-14 22:50:00 回复
散淡021 数字大神 2019-6-14 23:15:15
真快

谢谢分享！
2019-6-14 23:15:15 回复
光速飞行 数字大神 2019-6-15 00:25:43
玩友之福！
2019-6-15 00:25:43 回复
kyhwhb 数字大神 2019-6-15 04:43:27
神速，电路图都出来了!谢谢！
2019-6-15 04:43:27 回复
5453007 数字探长 2019-6-15 06:27:30
真快，真快。 。高手真多
2019-6-15 06:27:30 回复
chen131578 数字精灵 2019-6-15 06:35:54
辛苦了。
2019-6-15 06:35:54 回复
chenbingwen 数字梦想家 2019-6-15 09:09:30
辛苦了！谢谢！
2019-6-15 09:09:30 回复
wgh1027 数字大神 2019-6-15 13:42:25
楼主什么时候把M1的电路图也发上来？
2019-6-15 13:42:25 回复
zwillhill 数字探长 2019-6-15 18:18:16

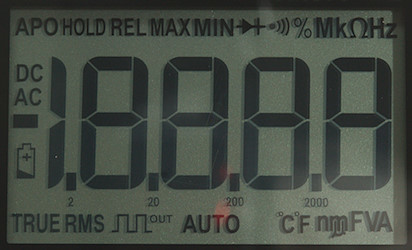

请问楼主有没有方波功能的电路图？zt219屏幕有方波输出图标，不知道有没电路或者软件

2019-6-15 18:18:16 回复
fslichong 数字王者 2019-6-21 23:34:45
马上我的qb4就到手了，所以图纸先存起来
2019-6-21 23:34:45 回复
aping365 数字大师 2019-6-28 11:24:36
看着与ZT-S1的电路图很相似哦。
2019-6-28 11:24:36 回复
