测试一下QB4的频率档

*发表于：2019-6-27 22:05:21* 4620 · 发表于：2019-6-27 22:05:21

您需要登录才可以下载或查看，没有账号？立即注册

x

测试了一下QB4的频率档，发现在输入信号强度足够大时，最高可测量15MHz还多，最低可到0.5Hz。测试的信号为占空比50%的方波和正弦波，具体频率和所需信号幅度（峰-峰值）见图片。

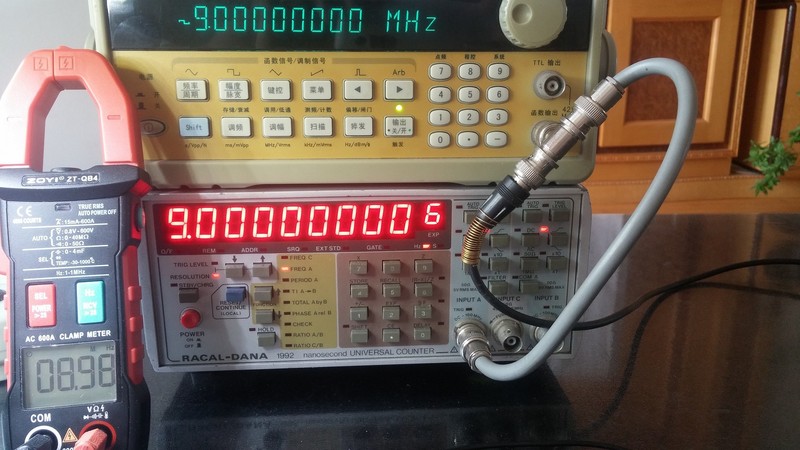

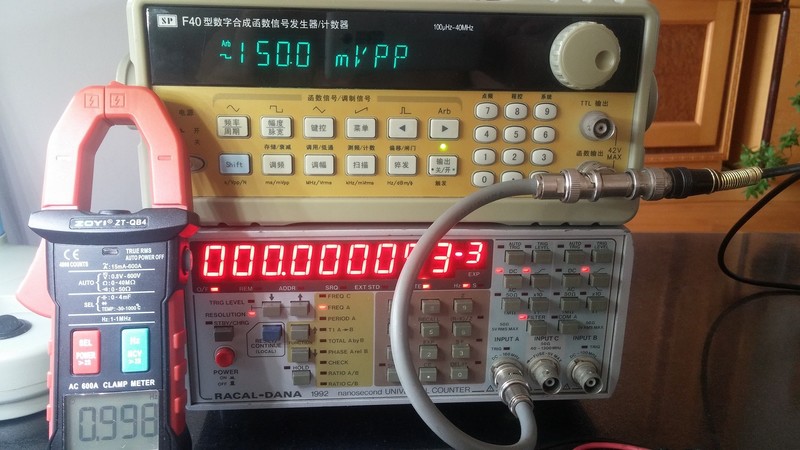

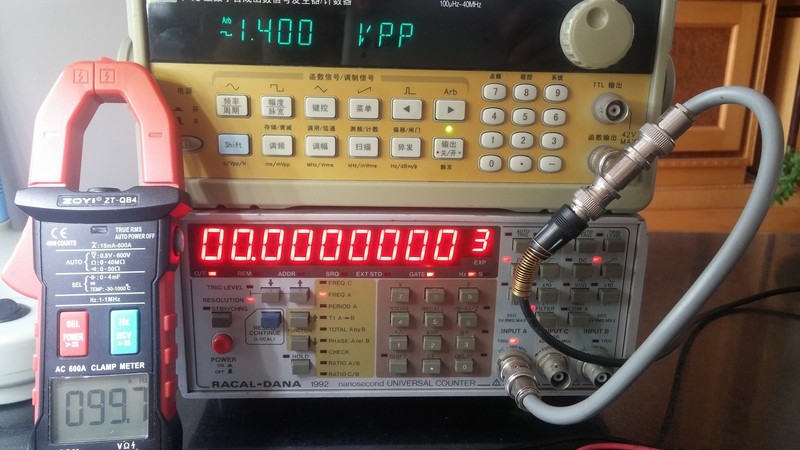

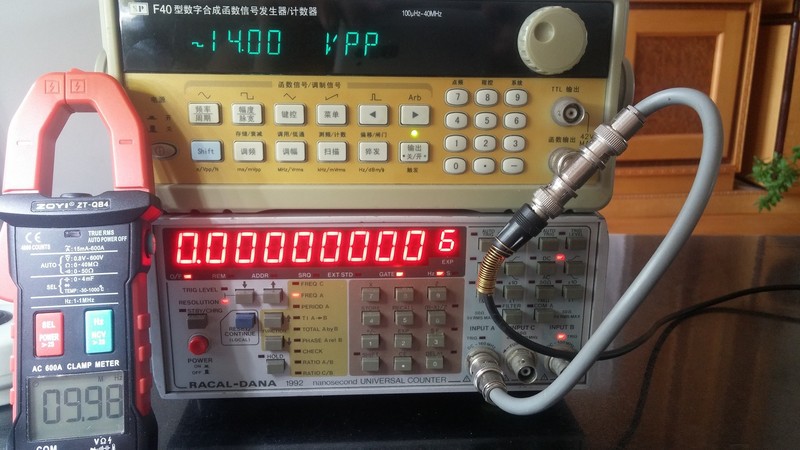

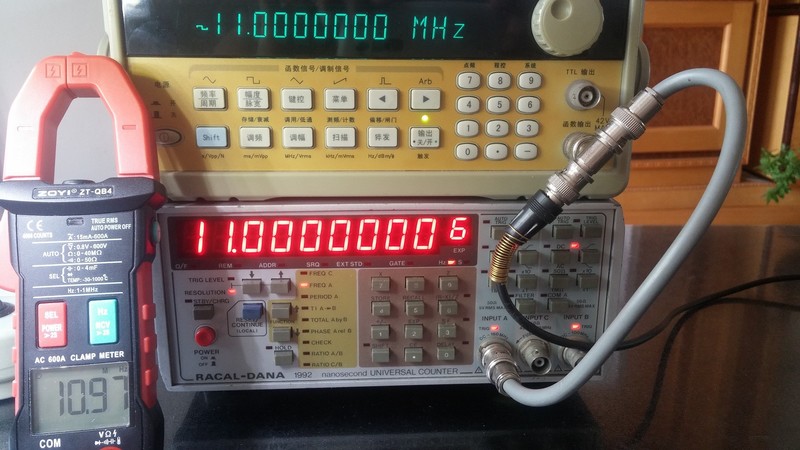

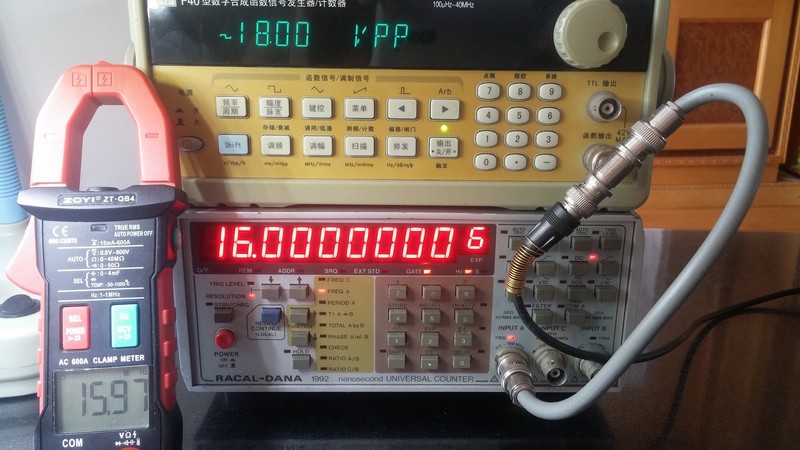

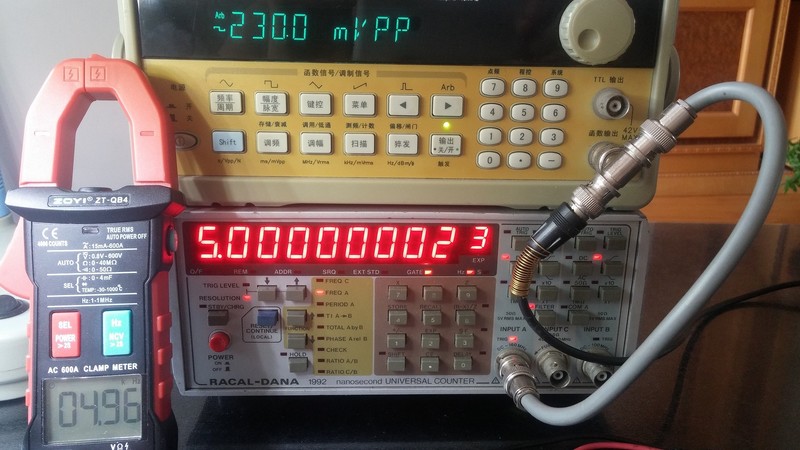

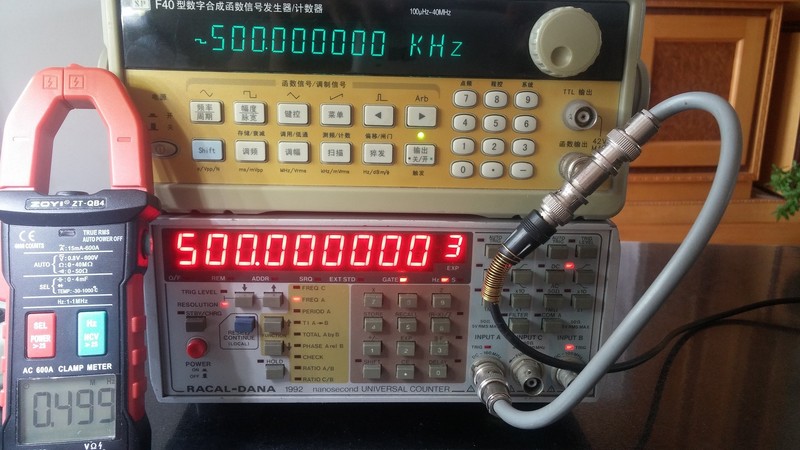

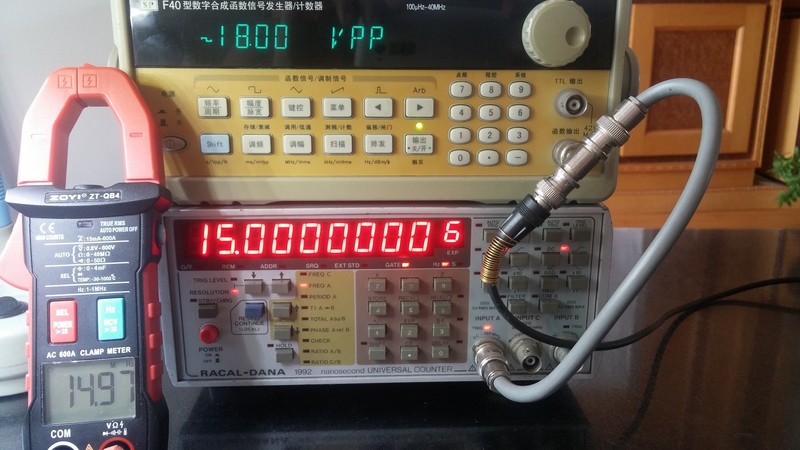

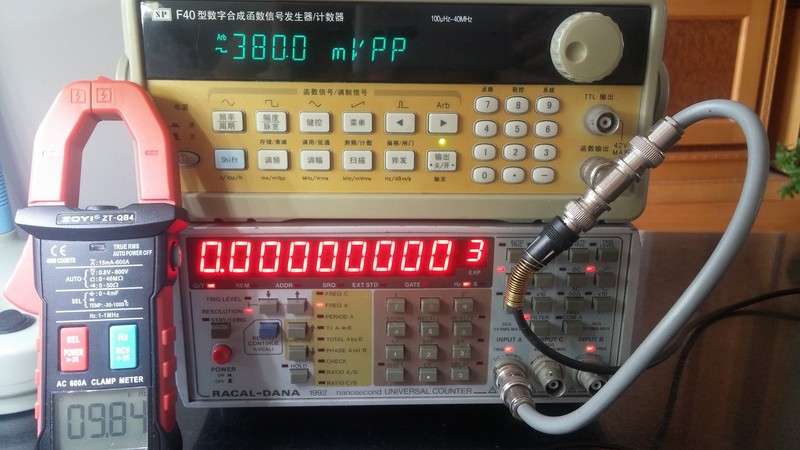

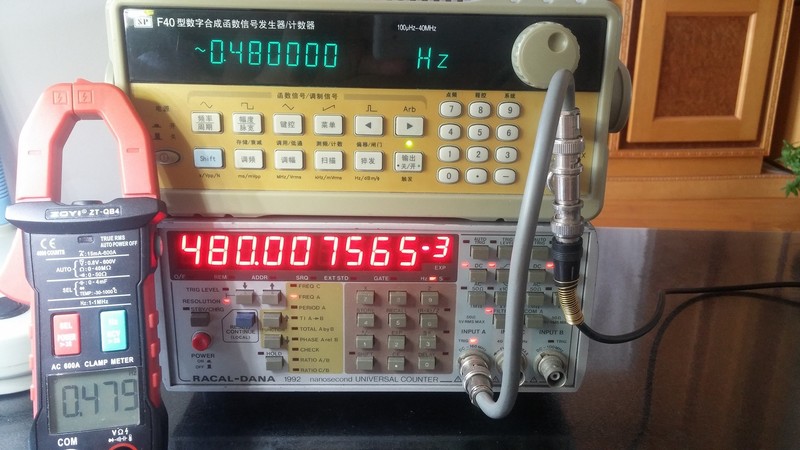

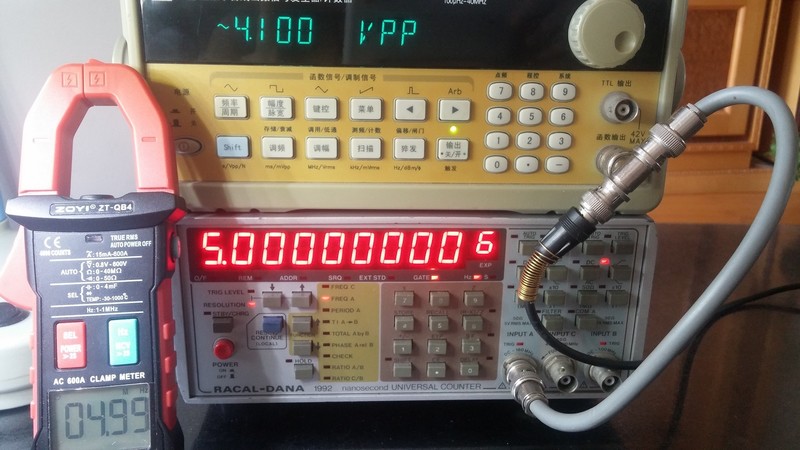

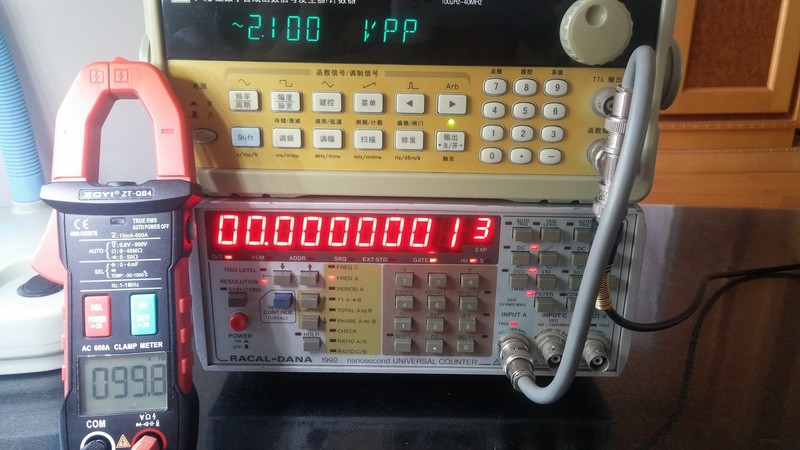

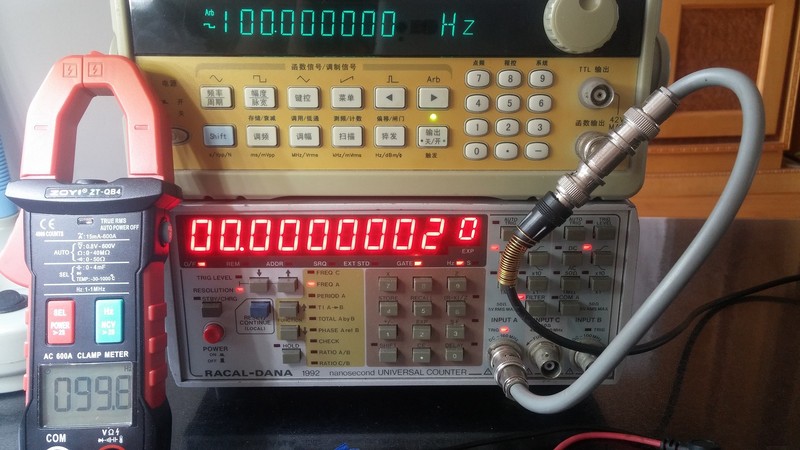

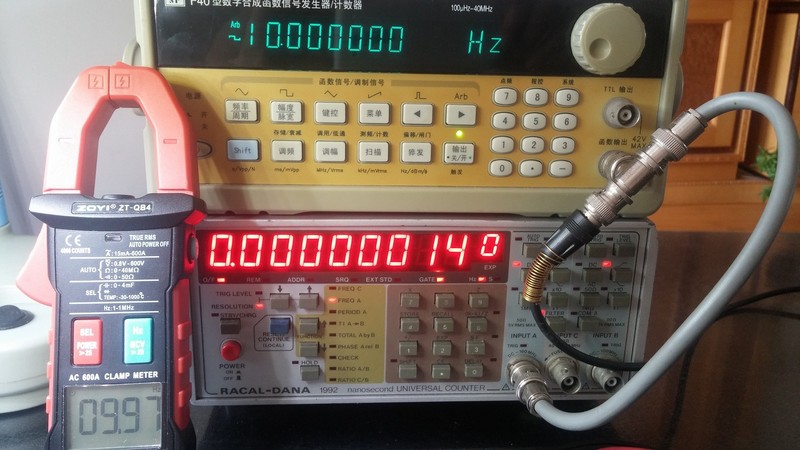

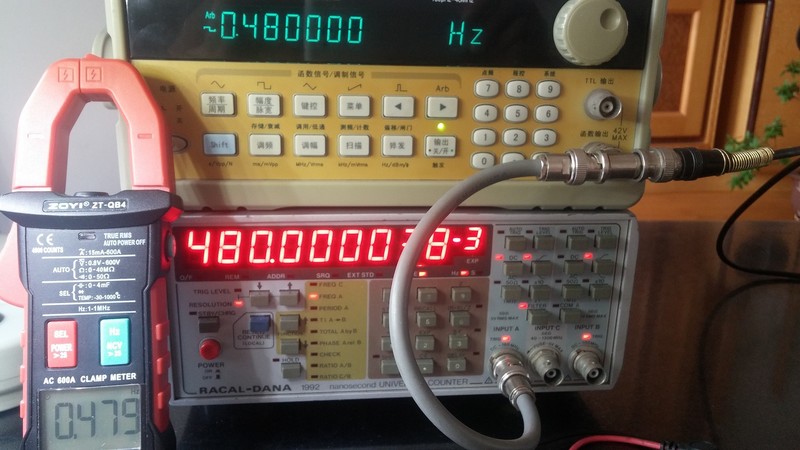

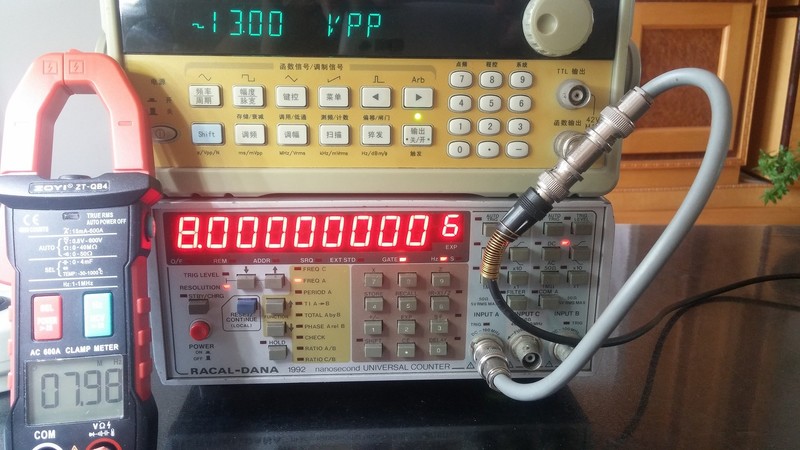

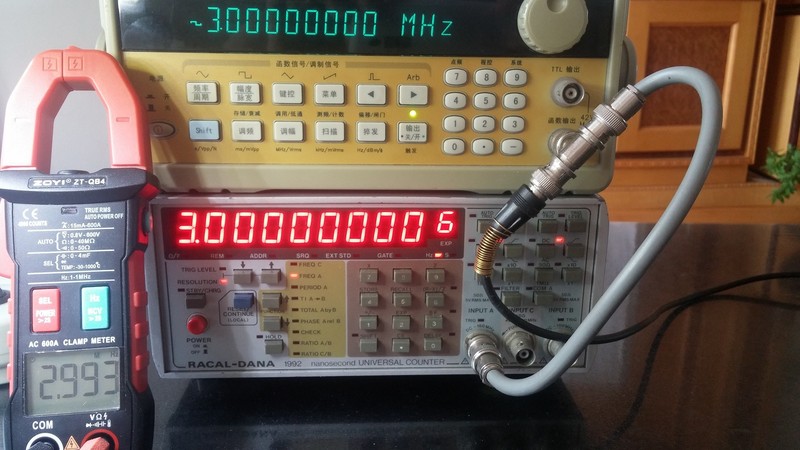

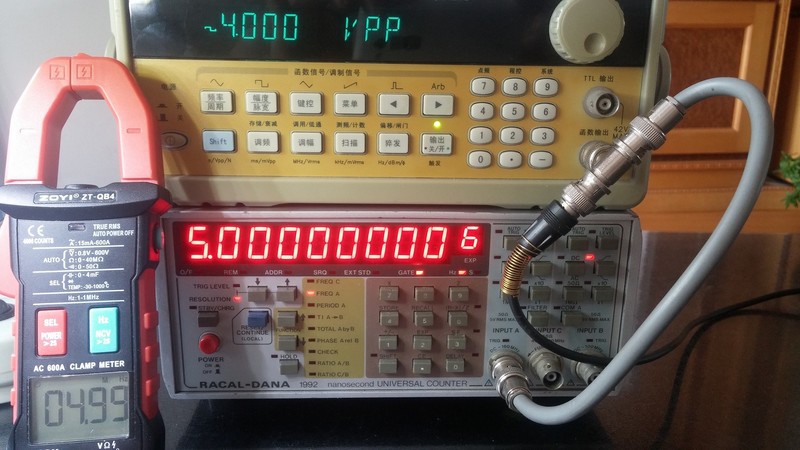

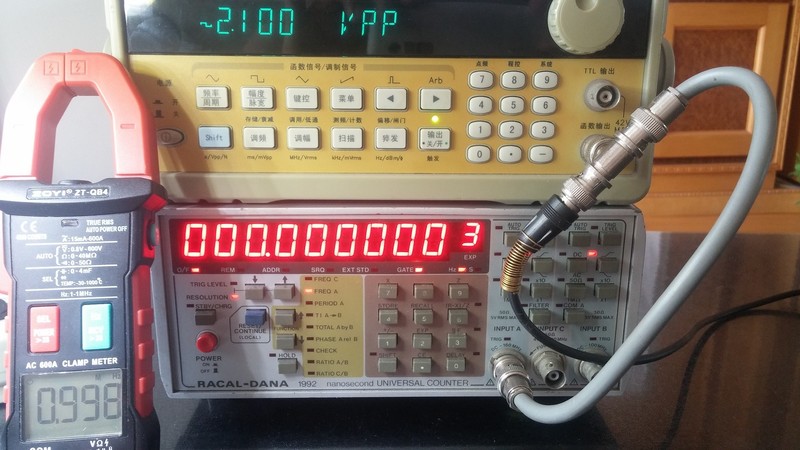

先上方波测试图。

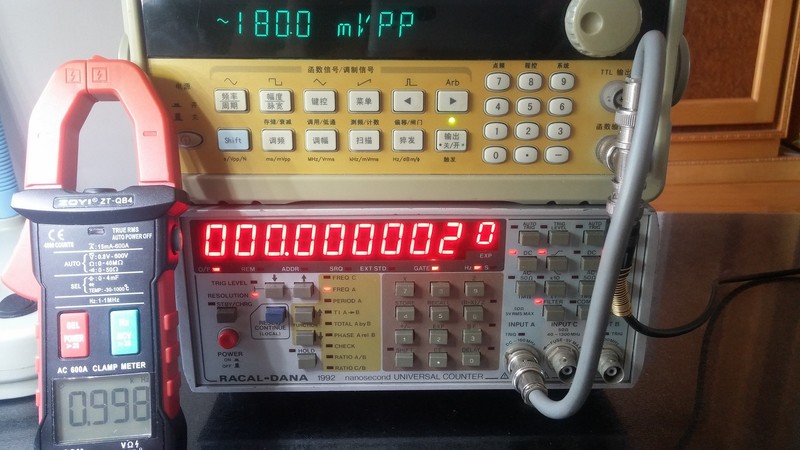

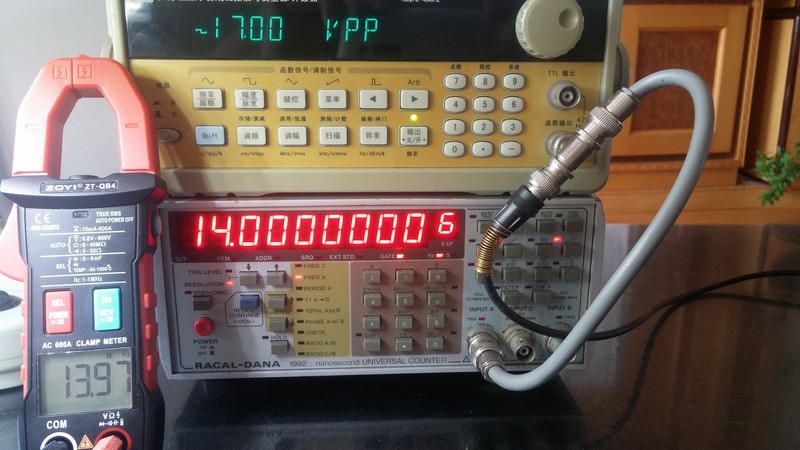

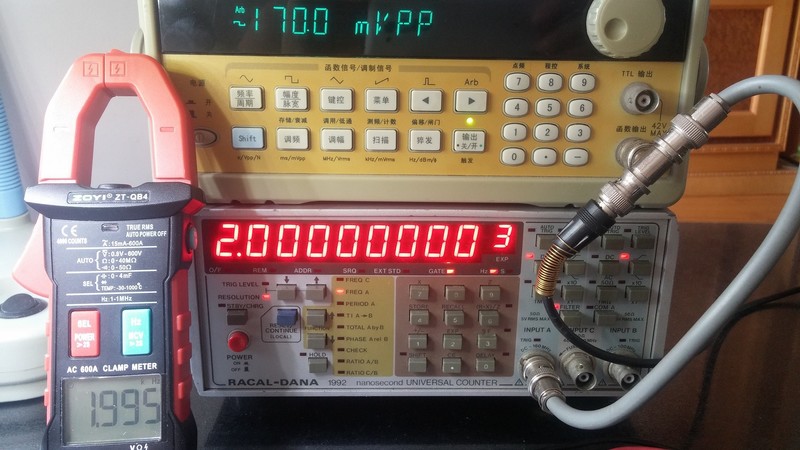

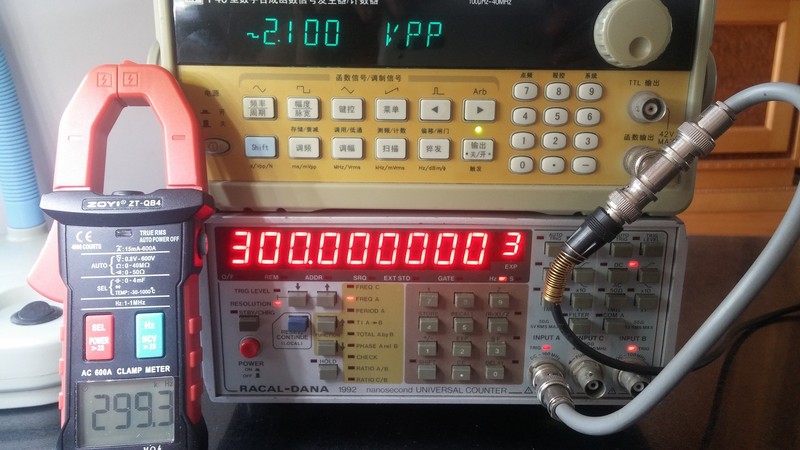

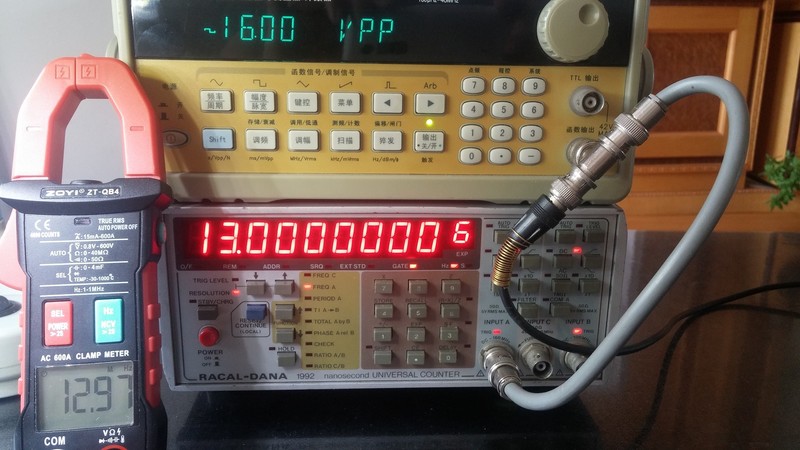

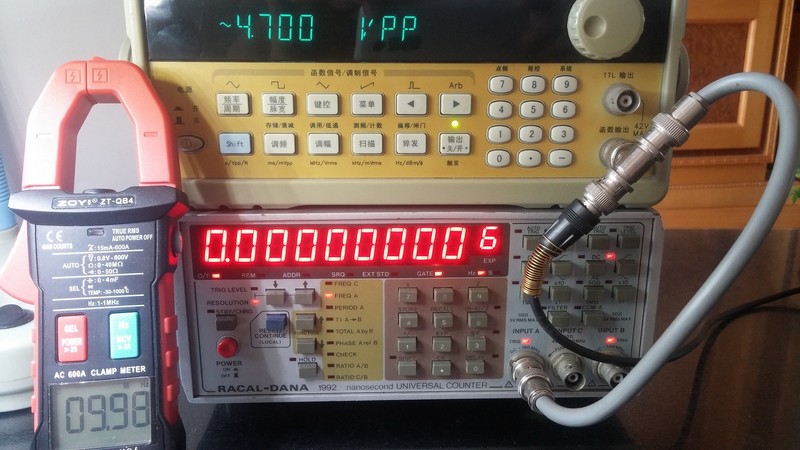

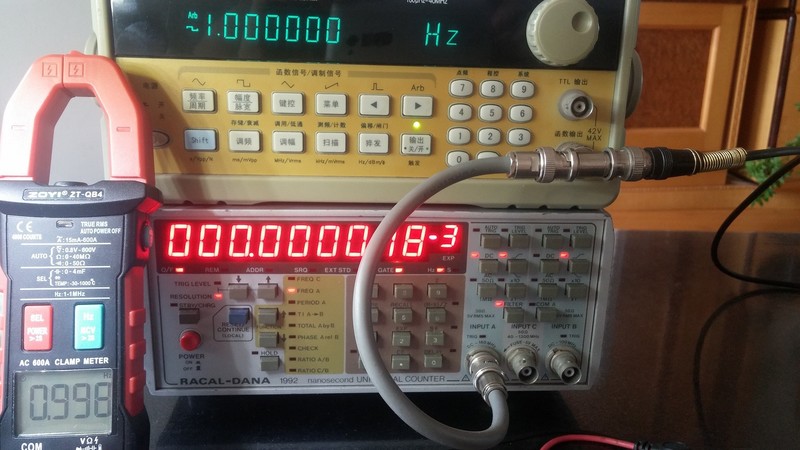

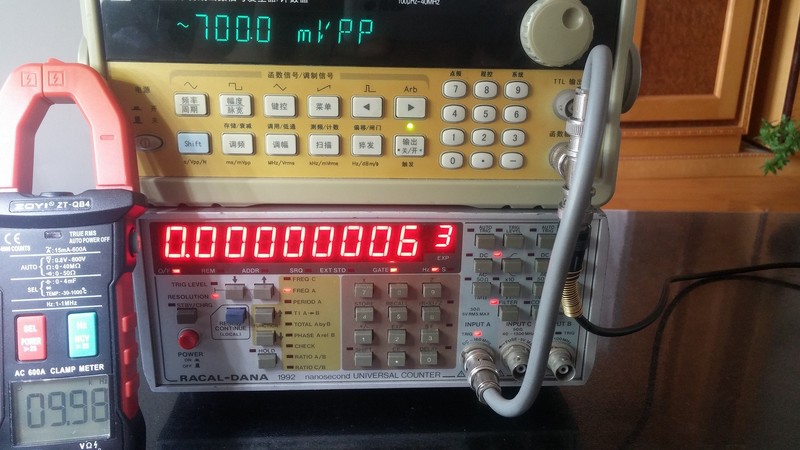

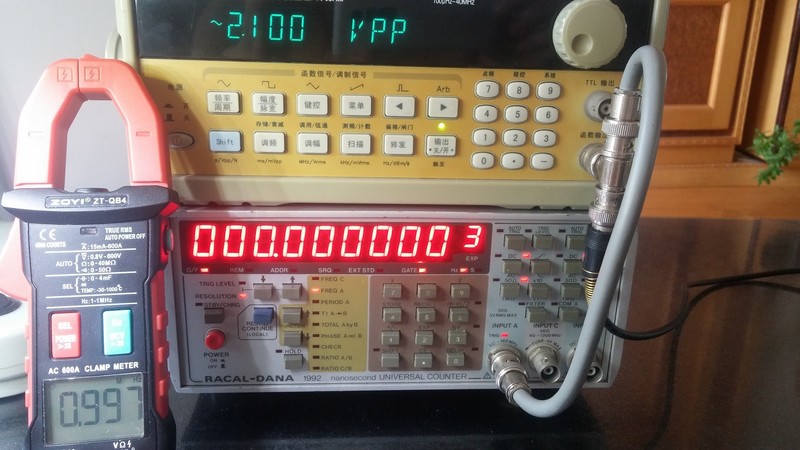

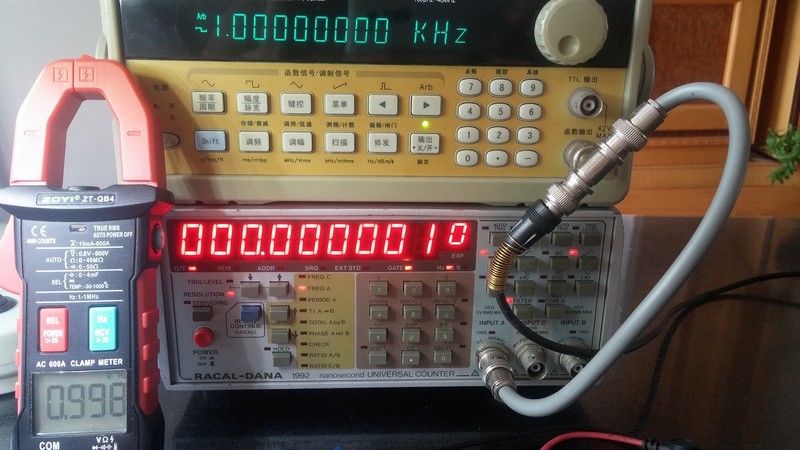

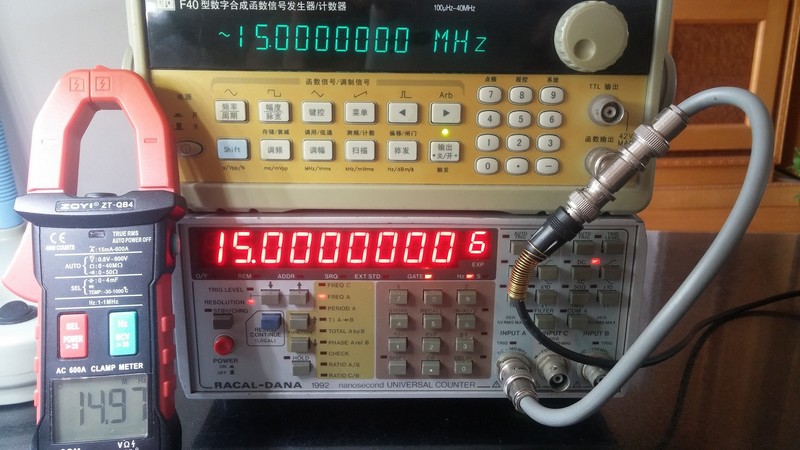

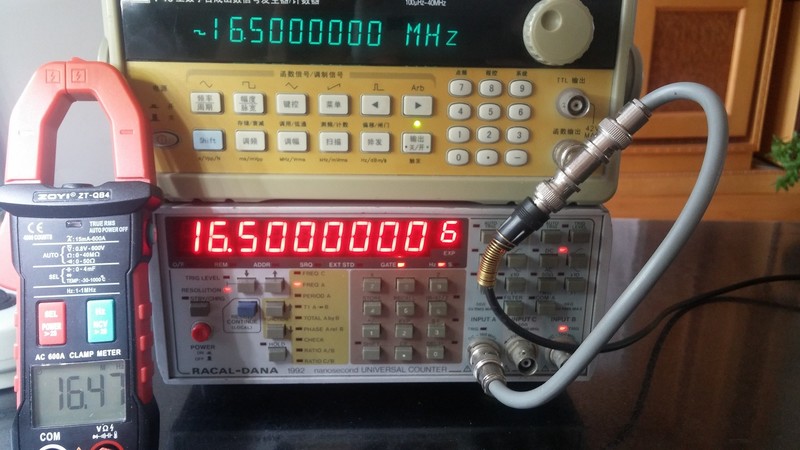

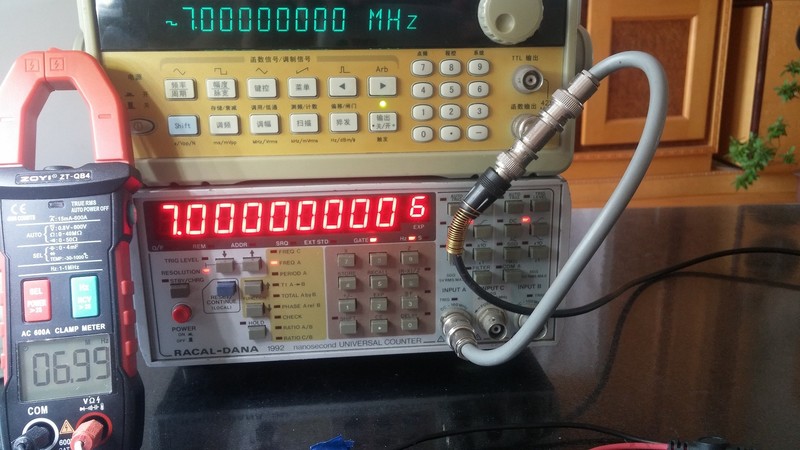

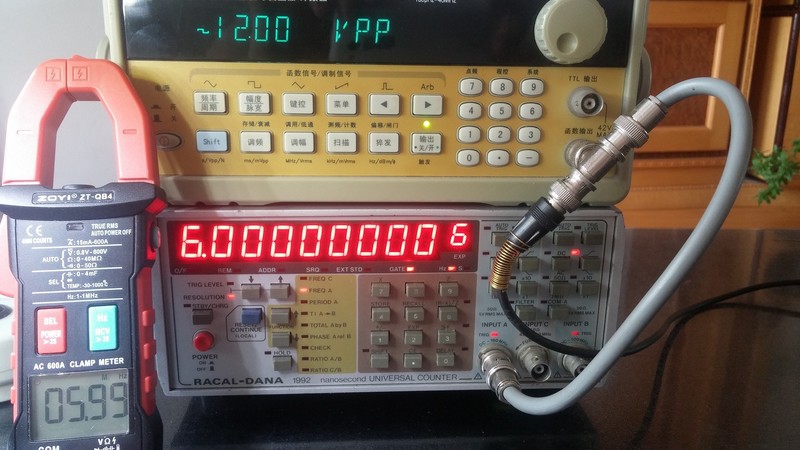

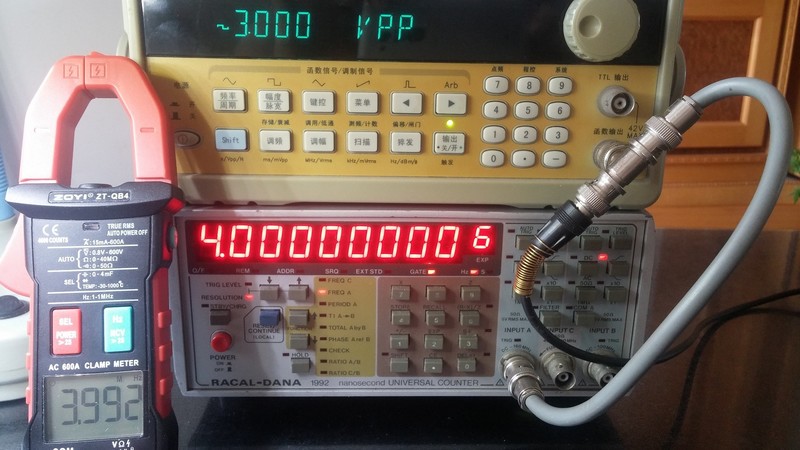

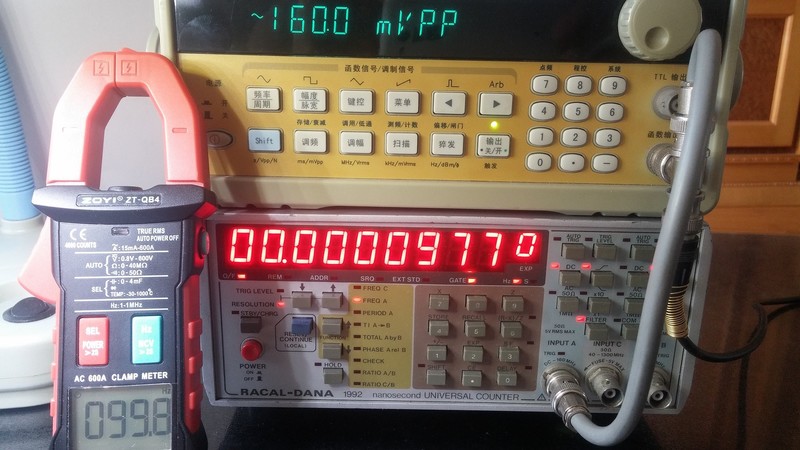

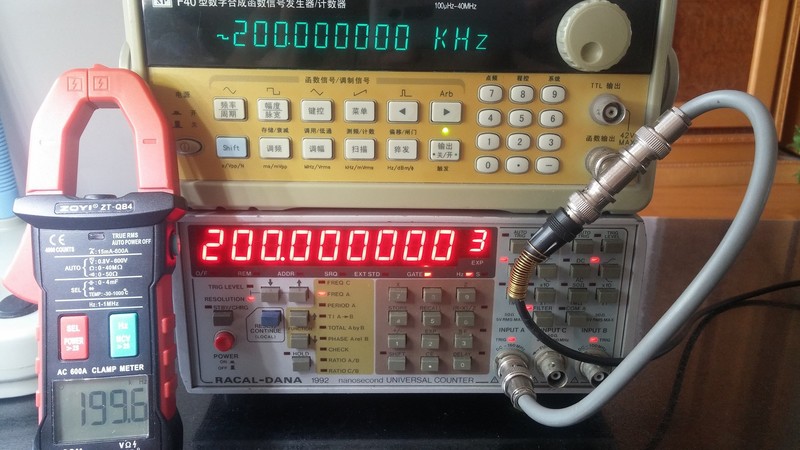

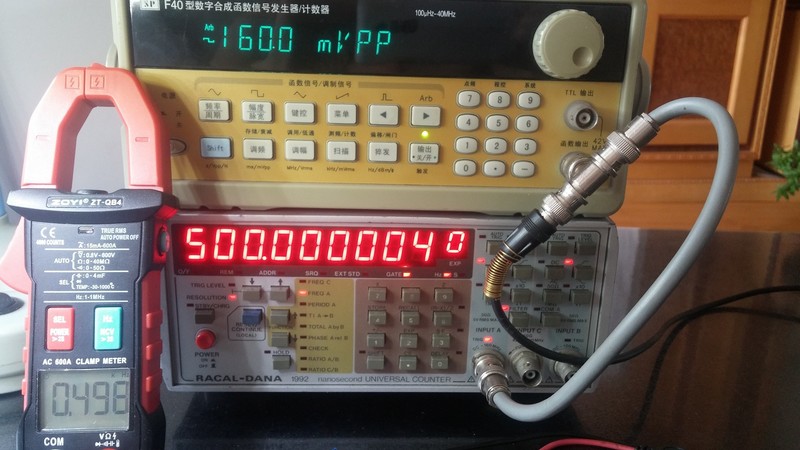

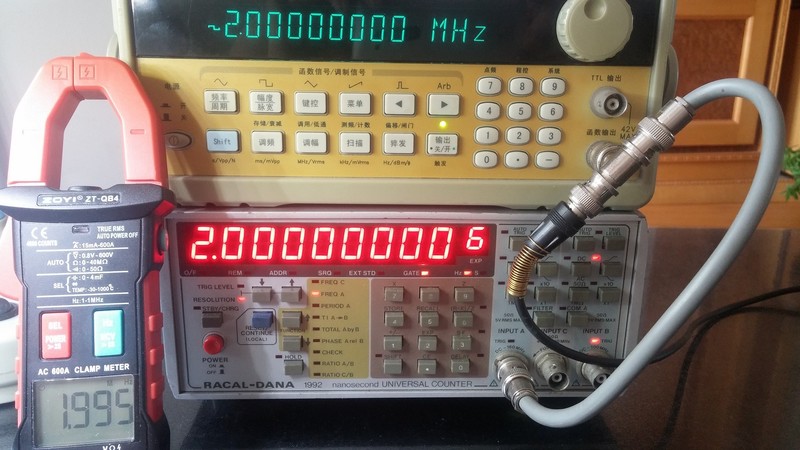

再上正弦波的。

勇闯沙滩 · 2019-6-28 06:26:34

谢谢分享，辛苦了。

kyhwhb · 2019-6-28 07:56:01

不错，谢谢分享！

aping365 · 2019-6-28 09:56:21

标称值1MHz，赚了。

chen131578 · 2019-6-28 09:56:54

最高可测量15MHz还多，最低可到0.5Hz。QB4频率档蛮不错的。

散淡021 · 2019-6-28 12:05:35

谢谢分享！
钳表绝对够用了，　

jtszwj · 2019-6-28 14:33:07

虽然我平时用不到频率档，但还是感觉很不错

散淡021 · 2019-6-28 16:39:01

jtszwj 发表于 2019-6-28 14:33
虽然我平时用不到频率档，但还是感觉很不错

交流钳表家用

最实用就是测变频空调压缩机驱动电流时，再按一下侧面键，就可知道这时的电流在什么转速下。
如电流小频率高可能药水少了

jtszwj · 2019-6-29 07:46:07

散淡021 发表于 2019-6-28 16:39
交流钳表家用

最实用就是测变频空调压缩机驱动电流时，再按一下侧面键，就可知道这时的电流在什么转速下 ...

谢谢指导，又学到一招
