给7129换了个不理想的晶振

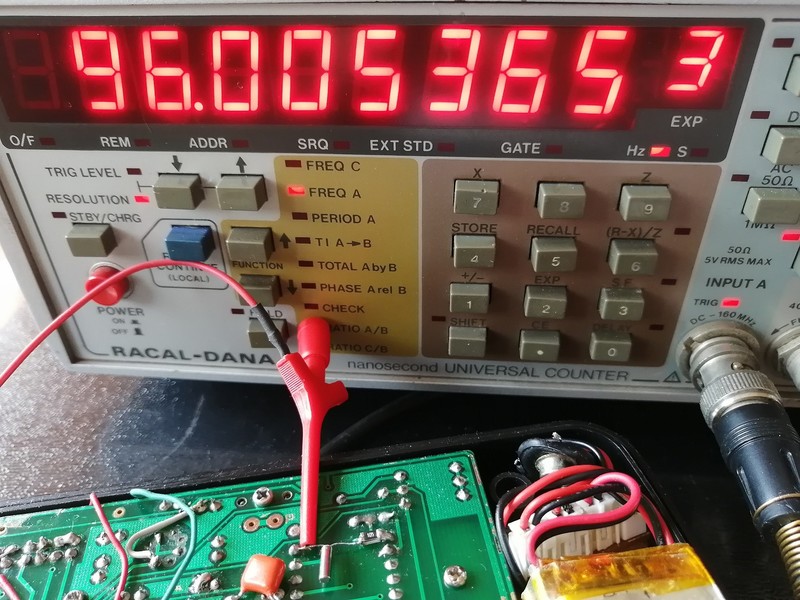

你的万用表振荡频率准确吗？我为了提高表的稳定性，曾购了两个100KHz的晶振，因没找到150KHz和200KHz的，就想将就用吧。没想到一测量都是96KHz的，奸商也知道100KHz的更适合国内使用，竟然挂羊头卖狗肉，防不胜防啊。

这个频率计漂亮，值得拥有

这个，不知道是你的表准不准了

西林迷 发表于 2019-8-1 13:56
这个，不知道是你的表准不准了

我也担心频率计不准？   所以买了个。

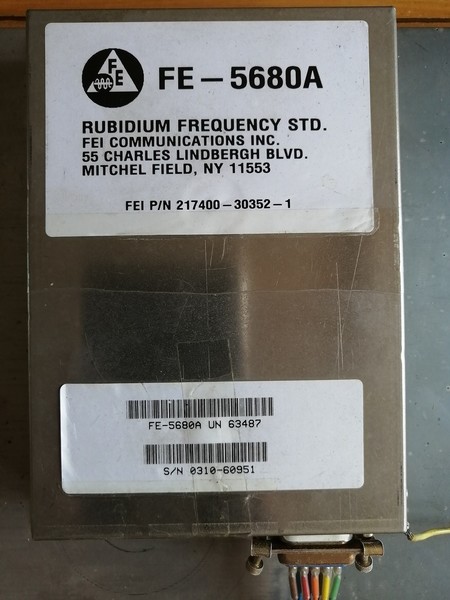

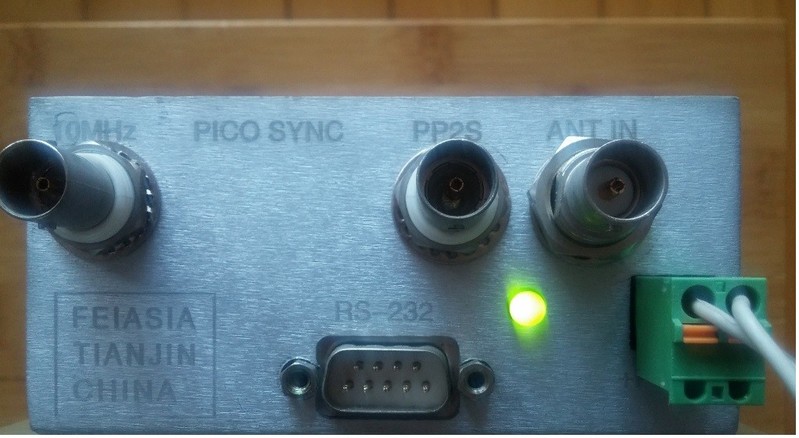

如果你的频率计不可靠我可帮忙了 下面这个可以让你放心不？

7129换完96KHz的晶振有什么效果，不理想只是晶振不够100KHz的。

牛！
没有频率计，有个老货的辽二20m还是10m的示波器，但是不会用
也不知道准不准

万用表测频率其实挺准的了。

你这晶振只接了电阻，没有电容？

勇闯沙滩 发表于 2019-8-1 15:48
7129换完96KHz的晶振有什么效果，不理想只是晶振不够100KHz的。

48、96、120KHz比较适应国外60Hz的用电场合，国内50、100、150KHz抗干扰较好。
不过晶振频率稳定性比RC振荡至少好一两个数量级以上。

西林迷 发表于 2019-8-1 16:21
牛！
没有频率计，有个老货的辽二20m还是10m的示波器，但是不会用
也不知道准不准 ...

示波器、万用表测频率与频率计不是一个档次的，最次的频率计也有八位显示和六七位的精度。

hc061218 发表于 2019-8-1 17:43

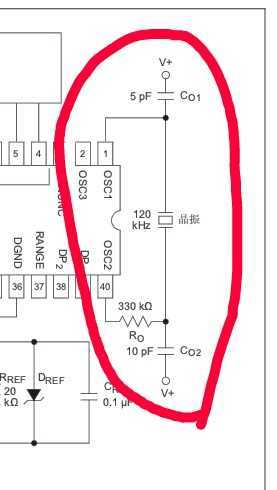

你这晶振只接了电阻，没有电容？

很多线路内带电容或有分部电容，首先起振为前题。晶振你就是加电容到停振了，也不会改变到它的基准频率千分之一以内。

wgsd 发表于 2019-8-1 18:01
很多线路内带电容或有分部电容，首先起振为前题。晶振你就是加电容到停振了，也不会改变到它的基准频率千 ...

是吧，不太懂，我都是照着手册上的弄的！哈哈

不太理解，没有这两个电容，V+直接加到晶振两端？

hc061218 发表于 2019-8-1 18:46
不太理解，没有这两个电容，V+直接加到晶振两端？

直接去掉电容就可以了。

wgsd 发表于 2019-8-1 19:10
直接去掉电容就可以了。

明白了，去掉电容，电源也就一起去掉了，不用接了，是吧！

wgsd 发表于 2019-8-1 17:50
48、96、120KHz比较适应国外60Hz的用电场合，国内50、100、150KHz抗干扰较好。
不过晶振频率稳定性比RC振 ...

谢谢，学习了。

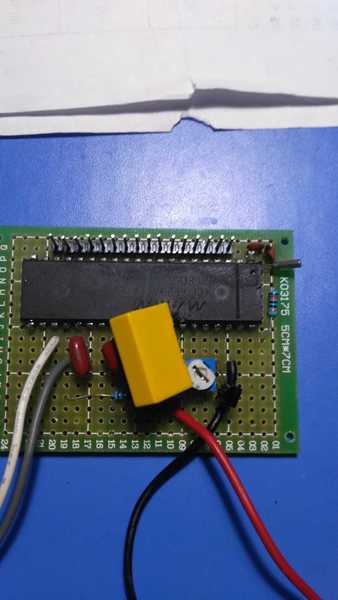

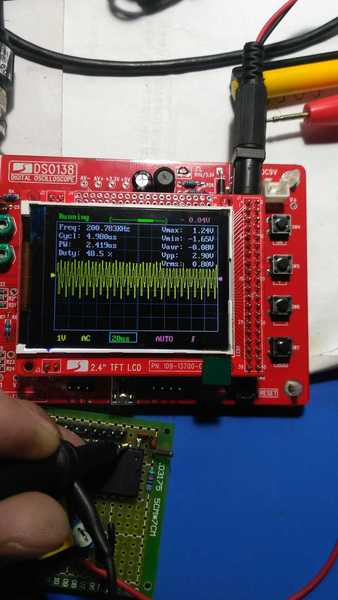

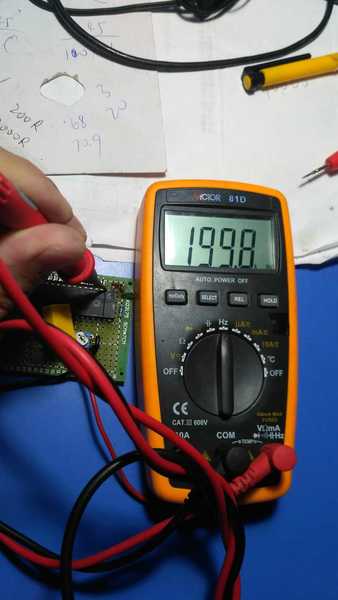

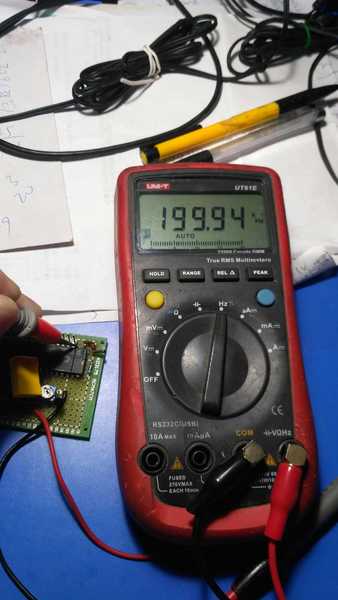

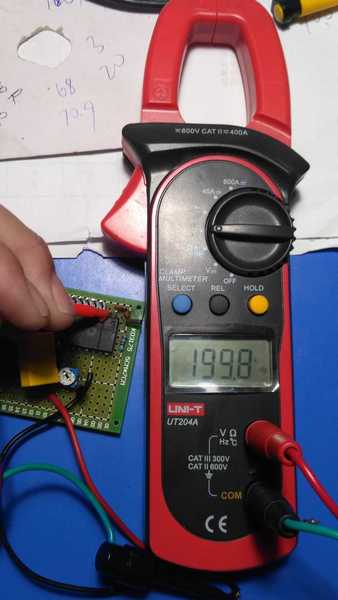

我这个是200KHz晶振，接到了7129芯片上，你们看一下还算准吗？ 没有频率计，找了几个万用表测的。而且像wgsd说的那样，我把电容去掉了，频率确实没什么变化！

这个200KHz的晶振在这个7129的洞洞板上频率是200KHZ，但是很奇怪，放在别的7129芯片上，芯片能开机显示，但有点闪，也不能正常工作，测量了频率只有十几二十几KHZ。换了看几块芯片都是如此，但是用100KHZ的晶振都没问题！洞洞板上的这片7129是自己拆机的，应该是正品，其它7129都是单独买的，是不是很跟这个有关？ 毕竟市场上的都是翻新的拆开芯片，可能质量不好？对频率响应不一样？

hc061218 发表于 2019-8-1 19:17
明白了，去掉电容，电源也就一起去掉了，不用接了，是吧！

是的，接电源和接地一样，对信号都等于地。

hc061218 发表于 2019-8-1 20:01
这个200KHz的晶振在这个7129的洞洞板上频率是200KHZ，但是很奇怪，放在别的7129芯片上，芯片能开机显示，但 ...

频率几十KHz应该是晶振没起振，和芯片也有一定关系。和激励功率也有关，可改变串的电阻大小试试，包括电容的大小试试。起振后，电容可微调频率（只能调小范围的后面四五位数）。
