让你的TL431等于2.50000V

发表于：2019-8-4 10:35:26 11451
标准件&校基准源
主题类别: 知识_经验
标准件类型:
仪表品牌: DIY自制
型号或关键字: TL431

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

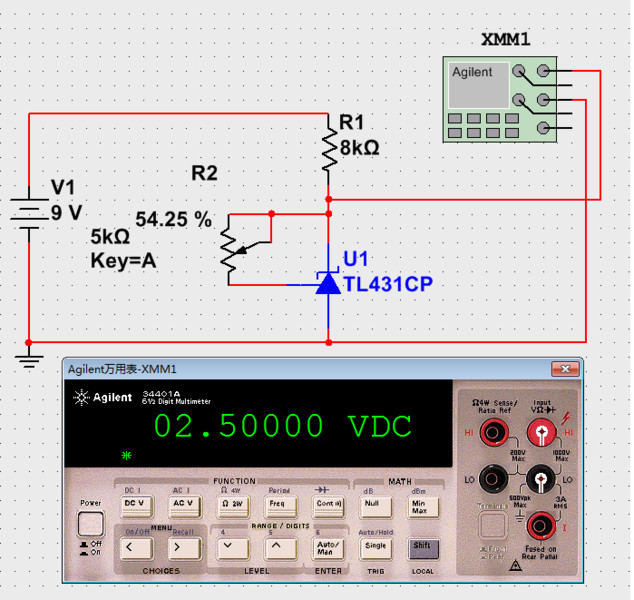

大家在做简易电压基准时，用TL431非常经济实惠，特别是AZ431温飘比较小。但多时难以找到电压正好为2.5V的整数值，这里告诉大家一个很简单的方法，保你能够精确的调到2.50000V的电压值，前题是选择电压值小与2.5V的431，具体方法见下面仿真图。也可几只串连得到你想要的电压，如2.5V、5V、7.5V、10V、12.5V......等电压。

收藏
送赞
分享

评分

参与人数 1仪表币 +20 收起 理由
散淡021 + 20 很给力!

查看全部评分总评分 : 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（40）

43545 管理员 2019-8-4 11:16:51
这个合适买1.25V的AZ431基准，不用再筛选了，个个都可以调到2.50000
2019-8-4 11:16:51 回复
勇闯沙滩 数字大神 2019-8-4 12:22:18
很经典的电路，还是AZ431效果好。
2019-8-4 12:22:18 回复
veteran 数字梦想家 2019-8-4 14:02:30
不错！赞一个！
2019-8-4 14:02:30 回复
西林迷 数字精灵 2019-8-4 16:01:43
确实不错的，目前没有想要的值，先收藏，回头需要固定的值了，就可以照搬了，哈哈哈
2019-8-4 16:01:43 回复
wgsd 楼主     数字大神 2019-8-4 17:18:40
西林迷 发表于 2019-8-4 16:01
确实不错的，目前没有想要的值，先收藏，回头需要固定的值了，就可以照搬了，哈哈哈 ...

理解内在的优势就好，和正常的调压方式有本质的区别。可惜的是431自身的温飘和稳定性只能做到mV级。要想校满度5.0000V的表，除非刚标定过切在相同温度环境下尚可，可靠点还得有高位表监测。
2019-8-4 17:18:40 回复
kyhwhb 数字大神 2019-8-4 19:20:51
对R2电阻精度有要求吗，如果没有高位表监测实现不了吧
2019-8-4 19:20:51 回复
wgsd 楼主     数字大神 2019-8-4 20:19:15
本帖最后由 wgsd 于 2019-8-4 20:41 编辑
巍巍兴安 发表于 2019-8-4 19:20
对R2电阻精度有要求吗，如果没有高位表监测实现不了吧

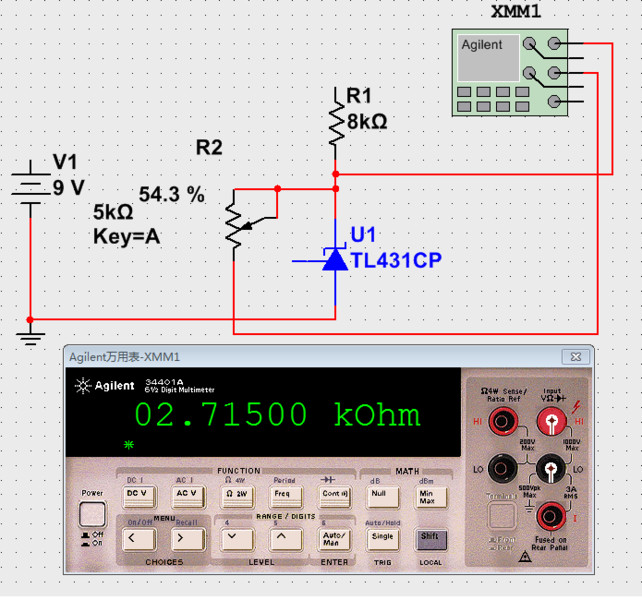

R2不用任何考虑，只要多圈便于调整即可。看下图试验，将电阻增加约千分之一（0.092%），电压增加了0.00001V。什么情况能使电阻增加千分之一呢？假如可调电阻的温飘是100ppm每度，那么需要约10度才能使图中的阻值改变千分之一。但是，AZ431自身的温飘标称20ppm每度，那么20ppm相对于2.5V就是0.00005V，10度就是0.0005V(2.5005V)，加上电阻的温飘，总共变化了2.50051V，电阻变化只占AZ431的五十分之一，那你还用考虑电阻的影响吗。
G2.png G3.png G5.png
2019-8-4 20:19:15 回复
散淡021 数字大神 2019-8-4 21:41:02
谢谢分享！

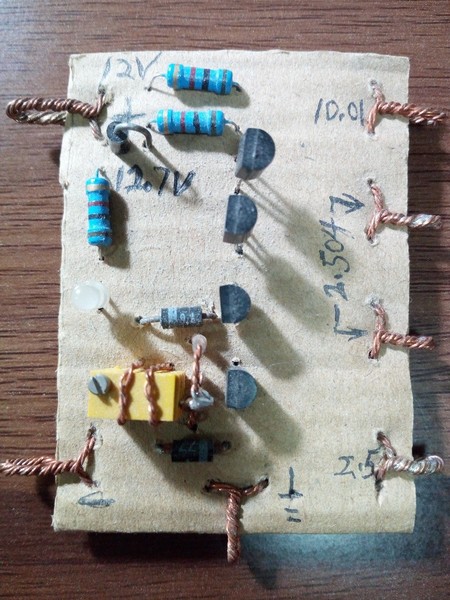

大家不要笑我，这是我唯一的宝贝基准（在其它地方我叫基准要被人家笑的），放了二年尾数到也稳定，校手上的玩具表问题不大。


2019-8-4 21:41:02 回复
星星123 数字精灵 2019-8-4 21:55:17
散淡021 发表于 2019-8-4 21:41
谢谢分享！
大家不要笑我，这是我唯一的宝贝基准（在其它地方我叫基准要被人家笑的），放了二年尾数到也稳 ...

尽量忍住不笑！
2019-8-4 21:55:17 回复
kyhwhb 数字大神 2019-8-5 06:12:31
散淡021 发表于 2019-8-4 21:41
谢谢分享！
大家不要笑我，这是我唯一的宝贝基准（在其它地方我叫基准要被人家笑的），放了二年尾数到也稳 ...

土炮也能打飞机!
2019-8-5 06:12:31 回复
SG830 数字梦想家 2019-8-5 08:54:40
散淡021 发表于 2019-8-4 21:41
谢谢分享！
大家不要笑我，这是我唯一的宝贝基准（在其它地方我叫基准要被人家笑的），放了二年尾数到也稳 ...

返朴归真，实用主义者。
2019-8-5 08:54:40 回复
人艰不拆 数字王者 2019-8-5 09:02:42
散淡021 发表于 2019-8-4 21:41
谢谢分享！
大家不要笑我，这是我唯一的宝贝基准（在其它地方我叫基准要被人家笑的），放了二年尾数到也稳 ...

哈哈，这个厉害了，用的什么，431吗
2019-8-5 09:02:42 回复
散淡021 数字大神 2019-8-5 09:28:39
人艰不拆 发表于 2019-8-5 09:02
哈哈，这个厉害了，用的什么，431吗

还要差的   LM336
2019-8-5 09:28:39 回复
散淡021 数字大神 2019-8-5 09:34:16
巍巍兴安 发表于 2019-8-5 06:12
土炮也能打飞机!

我有强迫症所以不玩基准，一玩就得买台表，买来台表就得天天看看20多块玩具表是否又不对了。

这次得个QB4   与210E 对比ACA  差的不少，纠结了一个星期。
2019-8-5 09:34:16 回复
人艰不拆 数字王者 2019-8-5 09:57:08
散淡021 发表于 2019-8-5 09:34
我有强迫症所以不玩基准，一玩就得买台表，买来台表就得天天看看20多块玩具表是否又不对了。

这次得个QB ...

哈哈，差不多就行了
2019-8-5 09:57:08 回复
wgsd 楼主     数字大神 2019-8-5 10:59:06
散淡021 发表于 2019-8-5 09:28
还要差的   LM336

LM336也不差啊，查资料温飘20ppm，比一般的431还好些呢。
2019-8-5 10:59:06 回复
wgsd 楼主     数字大神 2019-8-5 11:01:25
巍巍兴安 发表于 2019-8-5 06:12
土炮也能打飞机!

真能打飞机一个措手不及。
2019-8-5 11:01:25 回复
散淡021 数字大神 2019-8-5 23:59:13
wgsd 发表于 2019-8-5 10:59
LM336也不差啊，查资料温飘20ppm，比一般的431还好些呢。

这方面我真不大懂， 336是医用冷光源主板上拆下的，不够用再掏宝买了20个。当时也不知道431。记起来了是14年买来UT139C是做的，也用139C标记的，今年不是139C坏了维修后，想看看校表结果退出后，电压读数减半。亏得买来时做了这个。再把139调回原来的精度。
2019-8-5 23:59:13 回复
不羁的风yb 数字精灵 2019-8-7 01:38:58
散淡021 发表于 2019-8-4 21:41
谢谢分享！
大家不要笑我，这是我唯一的宝贝基准（在其它地方我叫基准要被人家笑的），放了二年尾数到也稳 ...

天哪，我为了我的几个破表还在网上买了个最便宜的AD584基准，你竟然。。。没天理啊
2019-8-7 01:38:58 回复
