用智能电表实测T12烙铁冷态和热态时的加热功率！

发表于：2019-8-5 20:25:51 2784
电子产品
行为类别: 实测（简单)
产品类别: 焊台_风枪_电烙铁
电子品牌: DIY自制
电子产品关键字: T12烙铁

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

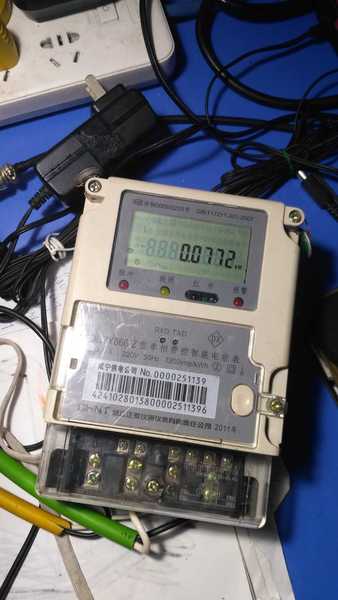

根据资料，T12冷态电阻8-8.4欧，热态电阻26.9欧(数据是网上找的，大差不差吧，不一定很准确)，接上智能电表，测试开机时加热功率最最高时77.2W，24*24/8=72，再加上开关电源和控制板的功耗大概3-4W，基本和电表所测功率相符合！

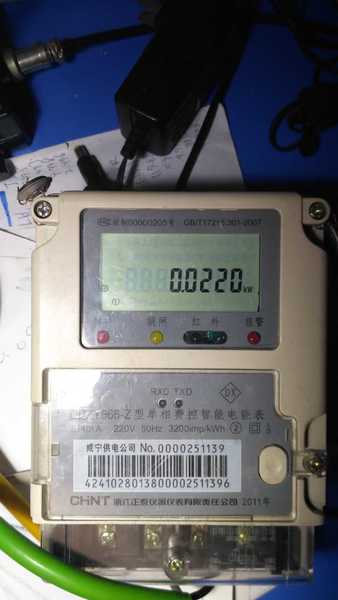

烙铁恒温后，保温的加热功率，电表显示22W，24*24/26.9=21.4W，  也基本和电表差不多吧！

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

星星123 数字精灵 2019-8-5 23:06:20
应该用功率插座测试更好些
2019-8-5 23:06:20 回复
kyhwhb 数字大神 2019-8-6 04:42:17
和电脑联机如能看动态曲线就更好了
2019-8-6 04:42:17 回复
勇闯沙滩 数字大神 2019-8-6 06:54:25
看到有人DIY智能电表,能做出很多功能。智能电表测功率精度确实很高的。
2019-8-6 06:54:25 回复
wgh1027 数字大神 2019-8-6 07:20:38
所谓的热态电阻只是等效电阻而已，实际上并没有那么大。
2019-8-6 07:20:38 回复
wgsd 数字大神 2019-8-6 08:51:33
智能电表挺好，看像8位半了。
2019-8-6 08:51:33 回复
人艰不拆 数字王者 2019-8-6 10:06:50
很好很好
2019-8-6 10:06:50 回复
chen131578 数字精灵 2019-8-6 22:31:18
T2，好烙铁。
2019-8-6 22:31:18 回复
lv0712 数字斗士 2019-8-19 15:18:32
一直想买个二手智能电表玩玩。
2019-8-19 15:18:32 回复
