5W的ED变压器完成

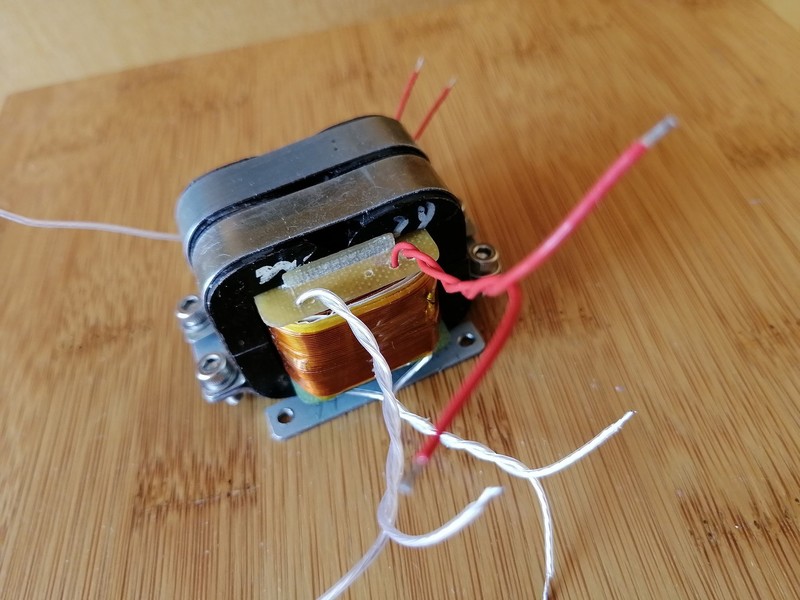

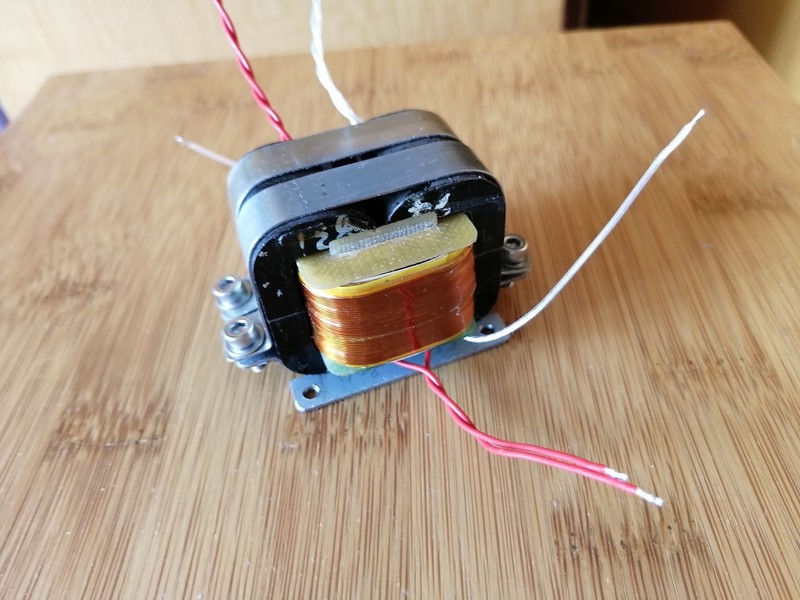

小变压器总算完成了，成型尺寸43X43X35mm，线圈方向再小5mm就好了，那样使用设备就不用大该动了。
铁芯面积1.1X2.4mm，考虑缝隙按2.4mm²计算，本来按每伏15匝制作，初级计3300匝，结果初级线包绕好后，接线孔位置不合适，重新钻孔时不小心刮破了线包，没办法又拆掉了120匝，这样初级就是3180匝了，折合每伏14.45匝。次级两组13V，一组10V。

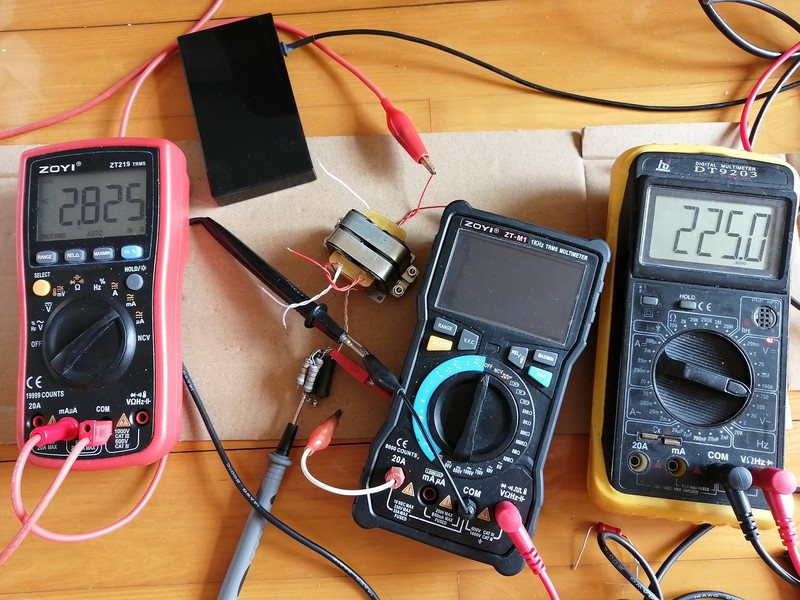

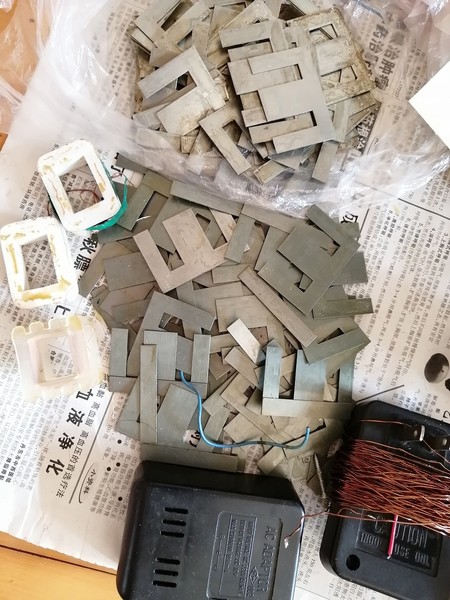

初级线经用0.1mm的线，因手边没有，不得已拆了两个变压器，一个铁芯面积1.6X2.4mm，一个是1.6X1.9mm，初级线经都是0.1mm，两个的线被这一个几乎用尽。其中的一个忘测原先空载电流了，图中黑壳的哪个，铁芯1.6X1.9mm，空载电流高达25mA。这个ED变压器实测空载电流不到3mA。
大家有何高见欢迎交流。

220V变2X13V+10V,这么小的变压器输出3组挺费劲的，空载电流3mA是因为ED式变压器吗？

哈哈匝数可能是多了点，C型铁心磁感应强度可达1.7万高斯，保守点取1.5也不为过。

勇闯沙滩 发表于 2019-8-17 12:57
220V变2X13V+10V,这么小的变压器输出3组挺费劲的，空载电流3mA是因为ED式变压器吗？ ...

这个要占主要的一部分（磁通强度）。

wgh1027 发表于 2019-8-17 13:46
哈哈匝数可能是多了点，C型铁心磁感应强度可达1.7万高斯，保守点取1.5也不为过。
...

哈哈，这个是进口铁芯，铁芯厚度在0.2mm多点，磁感应强度取1.8万高斯也不为过。但是，那样空载电流可能要在5mA以上。本人要的是降低磁通量，减小漏磁干扰，低的工作温升。没办法呀，它要和老头子一个房间居住了。

为了一个变压器，浪费两个变压器，赔本了。

    既然要 减小漏磁干扰，低的工作温升，就没必要与老头子一个房间居住，分开住更好

wgsd 发表于 2019-8-17 15:15
这个要占主要的一部分（磁通强度）。

谢谢，明白了。

星星123 发表于 2019-8-17 17:49
为了一个变压器，浪费两个变压器，赔本了。

    既然要 减小漏磁干扰，低的工作温升，就没必要与老头子一 ...

这种垃圾变压器是仪器还是音响设施敢用，强漏磁、高发热、高能耗、低效率，带上负载电压巨跌...
看看解码器的一个十几、二十多瓦的进口变压器，价格是国内垃圾货的十几倍，这就是差距。

谢谢分享！

做的不错哎！赞

谢谢分享经验

很美观，外观与成品无异

非这么大力气，真不如用电池了

散淡021 发表于 2019-8-17 22:00
谢谢分享！

谢谢鼓励。

veteran 发表于 2019-8-17 22:11
做的不错哎！赞

谢谢，会继续努力。

5448 发表于 2019-8-18 08:40
非这么大力气，真不如用电池了

有时需几天的测试，内有7V升10V的恒温加热，电池不行的。
