小变压器带载测试

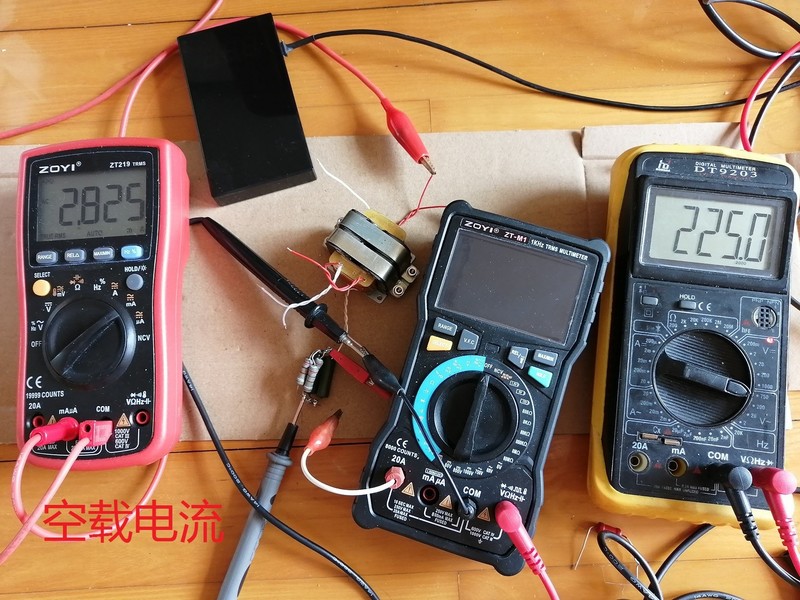

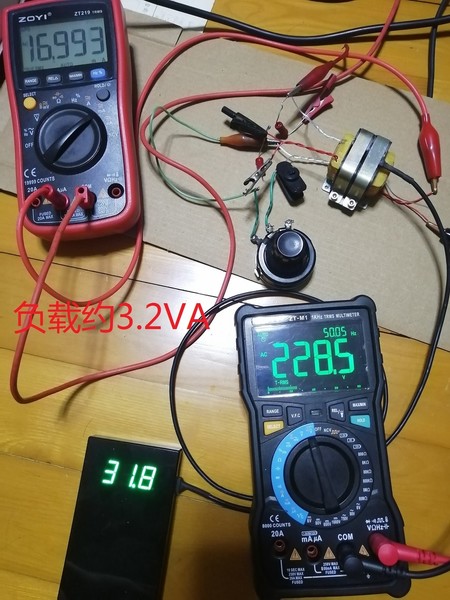

给自做的小变压器测试一下带栽能力，预计使用功率2W左右，小于3W。测试一，两组13V各接一只200欧的电阻，消耗功率1.7VA。一组10V接可调电阻，电流0.15A，消耗功率1.5VA，合计消耗功率3.2VA左右。此时初级电流17mA，消耗功率约3.9VA。测试几小时，变压器温度比室温高4度左右。非常满意。

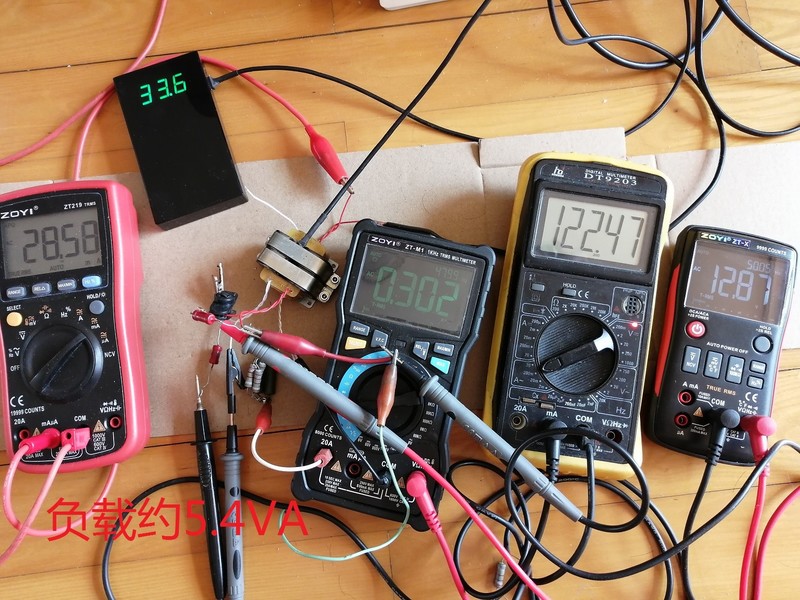

随后把13V的一组接100欧电阻，另一组仍是200欧电阻，消耗功率约2.4VA。10V一组电流调到0.3A，消耗功率约3VA。合计消耗功率5.4VA。初级电流28.6mA，消耗功率约6.5VA。测试约两小时，变压器比室温高5~6度（图中温度），3个多小时，变压器温度比室温高9度左右。接着降低次级功率到之前的3.2VA，温度计显示的温度随之下降。因此估计在实际2W左右的使用场合，基本可以忽略变压器的温度影响。

外观和性能都不错

看测试过程数据应该没问题

测试细致详尽，谢谢分享！

谢谢分享经验

哈哈，还好没栽。

zlmimg 发表于 2019-8-18 15:32
外观和性能都不错

还算可以。

星星123 发表于 2019-8-18 18:11
看测试过程数据应该没问题

实际测试，基本符合。

巍巍兴安 发表于 2019-8-18 19:34
测试细致详尽，谢谢分享！

业余爱好就是折腾。

wgh1027 发表于 2019-8-19 09:03
哈哈，还好没栽。

没载一身轻。

为了防止漏磁，建议弄个铁皮罩子，罩起来，然后接地

西林迷 发表于 2019-8-19 13:52
为了防止漏磁，建议弄个铁皮罩子，罩起来，然后接地

已做了漏磁测试，四周密封的铁盒子必须与铁芯有一定的距离，距离越大效果越好。如果与铁芯接触，且效果微乎其微。因本人的设备壳已确定，高度刚能容下变压器，如果用密封铁盒，铁芯将于密封盒相连接，实际测试，还不如用一铁板将变压器与其它器件隔离开效果显著。铁芯和初级与次级间的静电隔离接地是对电场的屏蔽。

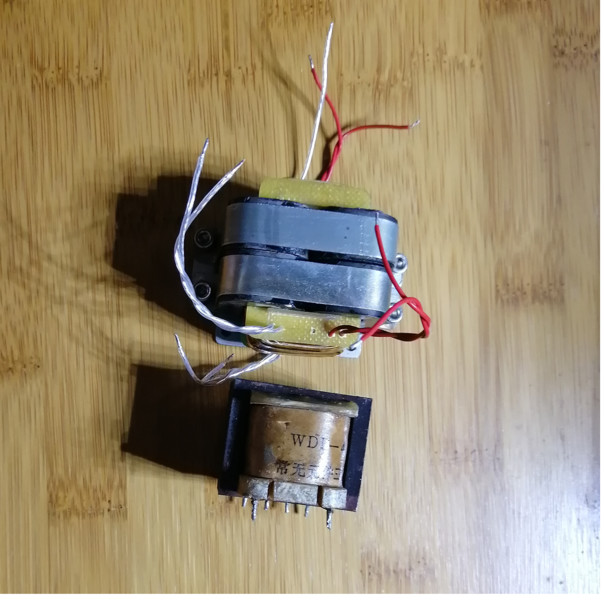

这个变压器漏磁已经很小了，看看下图，比哪个小变压器漏磁小了接近二十倍。

厉害了
需要隔起来的地方，中间添加一层铁皮就行，铁皮接外壳，基本可以保证99%无影响了

谢谢分享！
