电源变压器漏磁测试

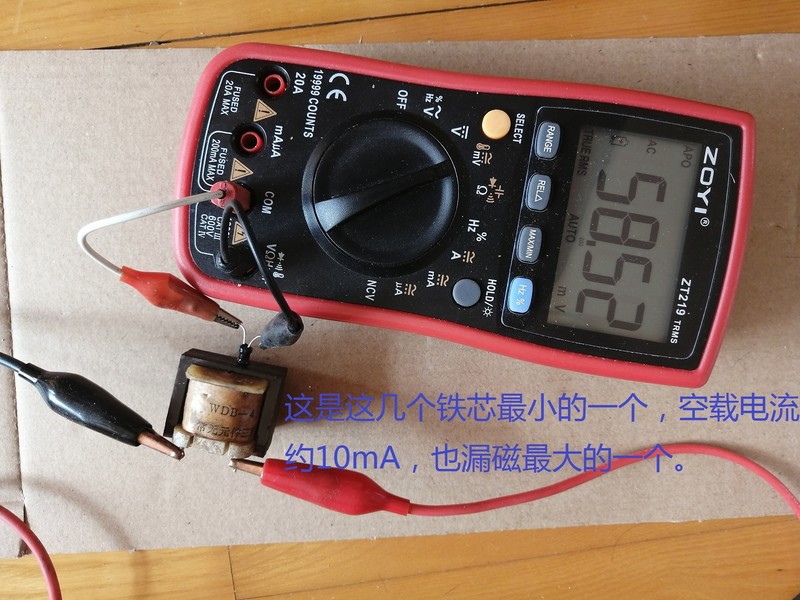

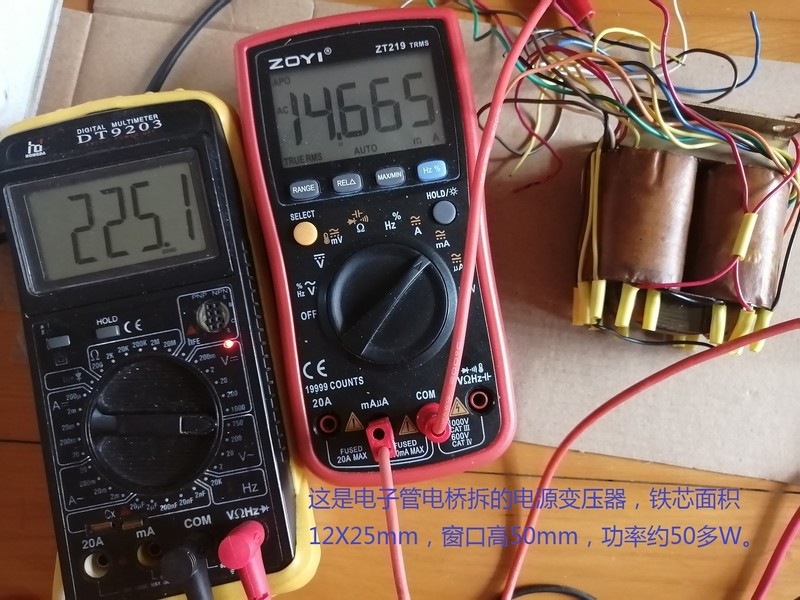

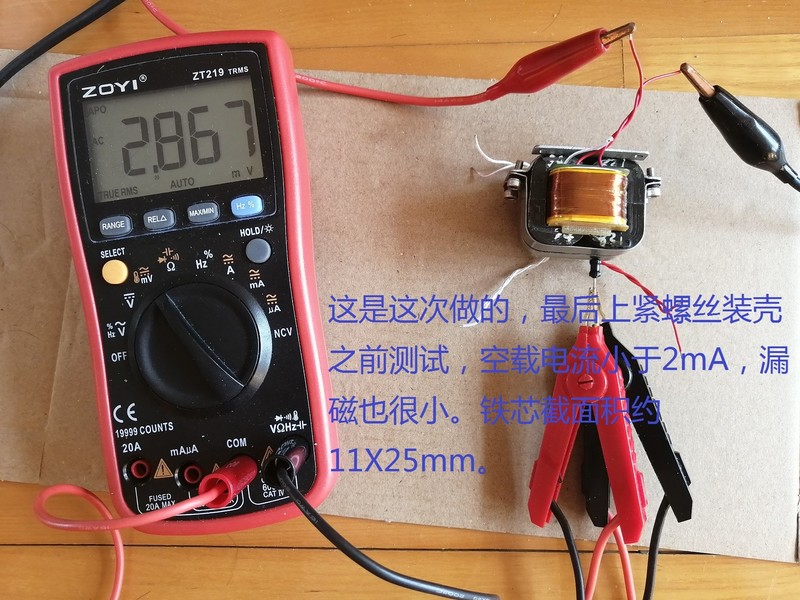

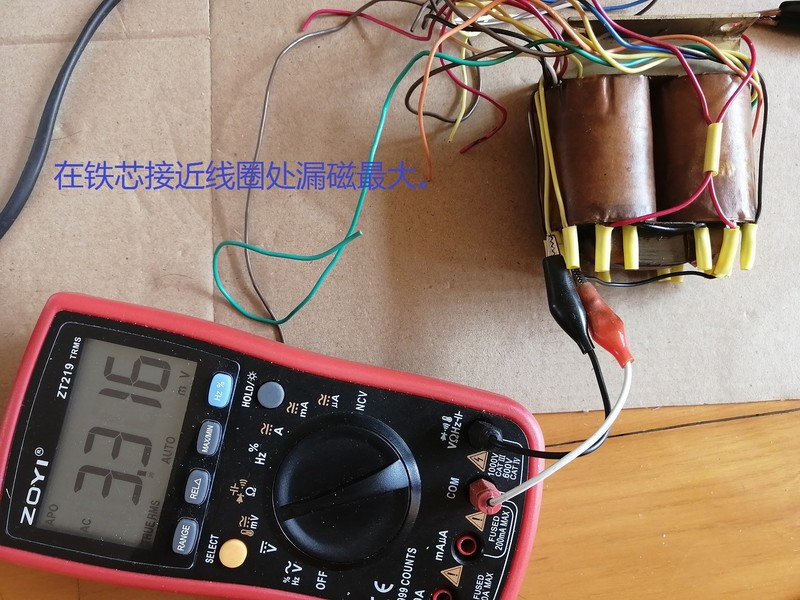

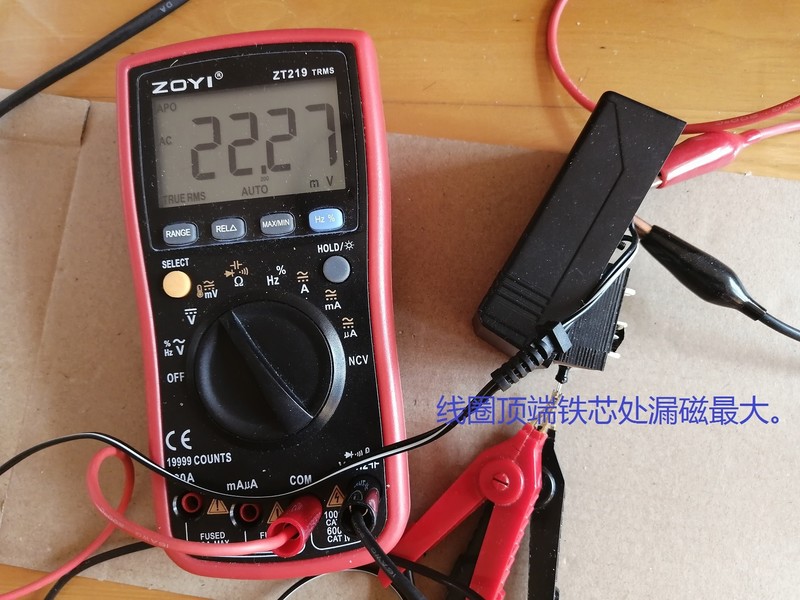

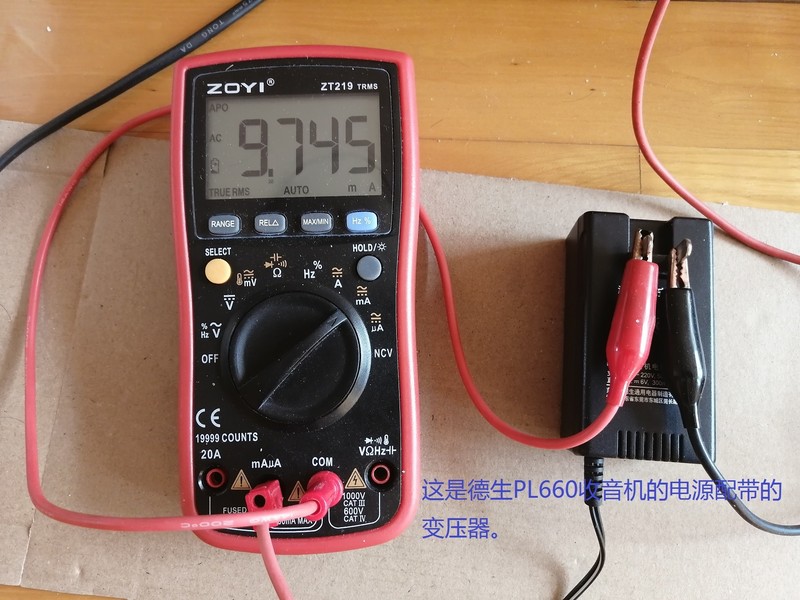

最近做了个变压器的漏磁测试，测试结果表明变压器的漏磁与铁芯质量和空载电流有很大关系，上几张图看看对比结果。

这些测试证明变压器制作成功，还差用在基准上的最终测试成功

这办法简单有效，可以定性分析

不错哦⊙∀⊙！

不错，谢谢分享!

没看原理。测的感应电？

星星123 发表于 2019-8-23 22:48
这些测试证明变压器制作成功，还差用在基准上的最终测试成功

会测试的，也是关键。

fslichong 发表于 2019-8-23 23:17
这办法简单有效，可以定性分析

只作横向对比。

wgh1027 发表于 2019-8-24 00:24
不错哦⊙∀⊙！

玩、玩、玩。

巍巍兴安 发表于 2019-8-24 05:38
不错，谢谢分享!

效果改善很大。

chen131578 发表于 2019-8-24 07:31
没看原理。测的感应电？

一个电感做探头（线圈也可），主要还是磁感应。

谢谢，明白了，在手机上看的，图小看不清。

这方法都够简单

dgpower 发表于 2019-8-25 09:37
这方法都够简单

过去用用高灵敏度耳塞和一根导线，导线绕一两圈，接耳机，听各个位置的交流声大小来鉴别。现在众议的219等表有交流毫伏档，可以精确的对比各个位置和不同变压器的漏磁。

wgsd 发表于 2019-8-25 09:58
过去用用高灵敏度耳塞和一根导线，导线绕一两圈，接耳机，听各个位置的交流声大小来鉴别。现在众议的219 ...

矿石手机年代的高阻抗耳机

老家伙

谢谢分享！
过去一直用钳表估测，楼主的小电感配上站长送的X确实爽。

谢谢分享

哈哈，还差一个漏磁基准。

用铁皮全屏蔽会更好

楼主是用霍尔做检测的吗？介绍一下型号吧。
