ZT-5566的两个光耦是否现在没用上

发表于：2019-12-5 12:08:27 7102
万用表
主题类别: 资料_电路图
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT-5566

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

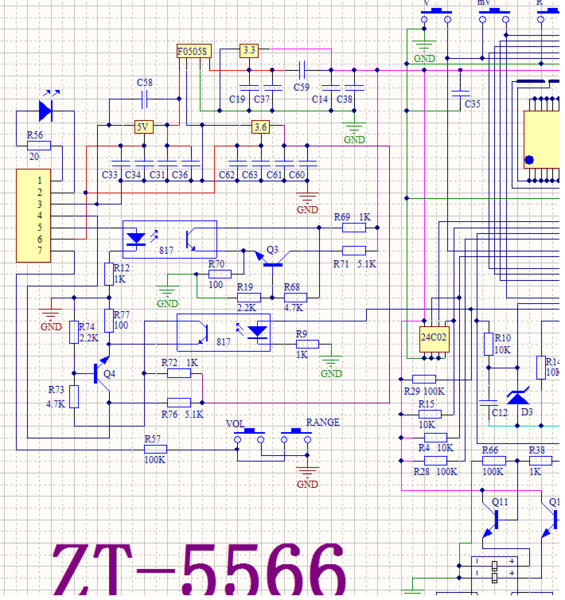

我怎么没看出ZT-5566的两个光耦部分现在起什么作用，感觉像是为以后APP或语音播报测量数字准备的。
现在是开机就导通，待机时也一样，没任何变化，大家看看是什么功能。

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

ynkmzyl 数字大师 2019-12-5 12:11:56
看走线RX没接上，应该是后期版本可以指令控制0660
2019-12-5 12:11:56 回复
kyhwhb 数字大神 2019-12-5 12:24:38
把两个光耦脱离主板后上电看看如何
2019-12-5 12:24:38 回复
勇闯沙滩 数字大神 2019-12-5 13:03:25
神速，5566的电路图都出来了，上个全图学习学习。
2019-12-5 13:03:25 回复
wgsd 楼主     数字大神 2019-12-5 13:05:28
巍巍兴安 发表于 2019-12-5 12:24
把两个光耦脱离主板后上电看看如何

我不拆，待机时还要显示时间呀

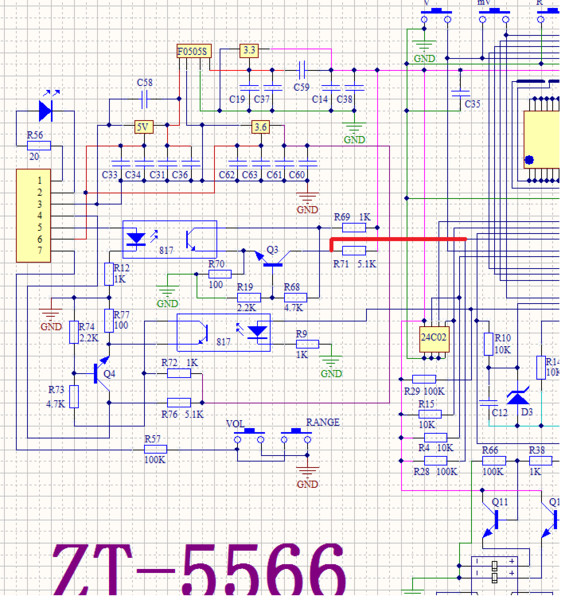

再给补是一条线，看看有用没
2019-12-5 13:05:28 回复
jltzmy 数字精灵 2019-12-5 13:11:01
这是大神，这么快图纸都出来了
2019-12-5 13:11:01 回复
super-ut61e 数字斗士 2019-12-5 13:37:03
就服画电路图的，我基本上走两步就晕倒了！
2019-12-5 13:37:03 回复
kyhwhb 数字大神 2019-12-5 14:40:58
wgsd 发表于 2019-12-5 13:05
我不拆，待机时还要显示时间呀
再给补是一条线，看看有用没

AC19和0660之间的数据交换应该是用通过两个光耦隔离完成吧。比如这个待机时间显示就是，语音播报测量数字----需要AC19支持吧，其固件可以升级吗？
2019-12-5 14:40:58 回复
wgsd 楼主     数字大神 2019-12-5 17:14:50
巍巍兴安 发表于 2019-12-5 14:40
AC19和0660之间的数据交换应该是用通过两个光耦隔离完成吧。比如这个待机时间显示就是，语音播报测量数字 ...

是的，一收一发，升级估计我们这批是没戏了。
2019-12-5 17:14:50 回复
ynqjzzh 数字梦想家 2019-12-5 19:14:59
实践出真知
2019-12-5 19:14:59 回复
散淡021 数字大神 2019-12-5 21:39:33
谢谢分享！

玩不了蓝牙数据？
2019-12-5 21:39:33 回复
wgh1027 数字大神 2019-12-5 23:19:40
谢谢分享
2019-12-5 23:19:40 回复
闻雨听风 数字王者 2019-12-6 11:11:24
感谢分享，需要买正式版本，估计就用上了
2019-12-6 11:11:24 回复
fslichong 数字王者 2019-12-6 23:26:38
我虽然没获赠此表无法看其构造，但我想厂家应该是留有升级空间的，大家应该研究怎么升级
2019-12-6 23:26:38 回复
43545 管理员 2019-12-6 23:26:57
据说是做隔离的，但也不排除以后利用上。
2019-12-6 23:26:57 回复
wgh1027 数字大神 2019-12-7 07:48:22
43545 发表于 2019-12-6 23:26
据说是做隔离的，但也不排除以后利用上。

输入输出共地隔离什么呢
2019-12-7 07:48:22 回复
kyhwhb 数字大神 2019-12-7 07:57:58
wgh1027 发表于 2019-12-7 07:48
输入输出共地隔离什么呢

即万用表电路和音响电路是物理隔离的。所以插上USB连接线充电时，测量220V交流电压也是安全的。
2019-12-7 07:57:58 回复
wgsd 楼主     数字大神 2019-12-7 08:14:11
wgh1027 发表于 2019-12-7 07:48
输入输出共地隔离什么呢

带上有色眼镜可以分开啊
2019-12-7 08:14:11 回复
wgh1027 数字大神 2019-12-7 09:30:54
wgsd 发表于 2019-12-7 08:14
带上有色眼镜可以分开啊

没有有色眼镜求赠送
2019-12-7 09:30:54 回复
