ZT-5566蓝牙万用表的底噪

ZT-5566万用表的确从工艺上、操作性上、功能上、性能上及安全问题都有了很大的改善，但也难免有点小问题，产品都是在不断的提高。音箱的底噪虽然丝毫不影响正常使用，但还是有点小遗憾。

近日简单检查了一下音箱放大器，感觉主要问题还是音响的大戒，即电源没分离，特别是地环路和数模共环路，想没有底噪不可能。

因为PCB板已定局，我试着把蓝牙部分单独供电，即把掉插排5脚的插线，用两节锂电给蓝牙部分供电，结果没有任何效果，因为地线双面大面积的覆铜，根本不会各自走各自的路。

为了分清这个滋滋声和那个汽船声到底是来自蓝牙还是数字放大器本身，决定再单独给放大器供电看看，恰好放大器有两个肖特基二极管串入电源中，于是就在两个大电解处接入电源，这样蓝牙就不工作了。

嘿嘿，就像没开机一样，别高兴太早了。数字放大器和一些底噪较大的放大器，一般都带静噪功能（来掩人耳目）。查资料，该放大器的15脚是ACF和关断模式控制端。蓝牙不给信号时，该脚是经由R50的10K电阻接地的（此时放大器是关断的）。

于是用一短路线，把Q2的集电极和发射极短路，这时放大器进入正常工作状态（短路时会和原先开机时一样“嘟”的一声）。哈哈，虽然不是完美，但是，那个滋滋声和汽船声（低频振荡）没了，贴耳朵上听听，仅剩正常的沙沙声了，估计底噪在负80分贝左右，这对非高保真玩家已经不错了。

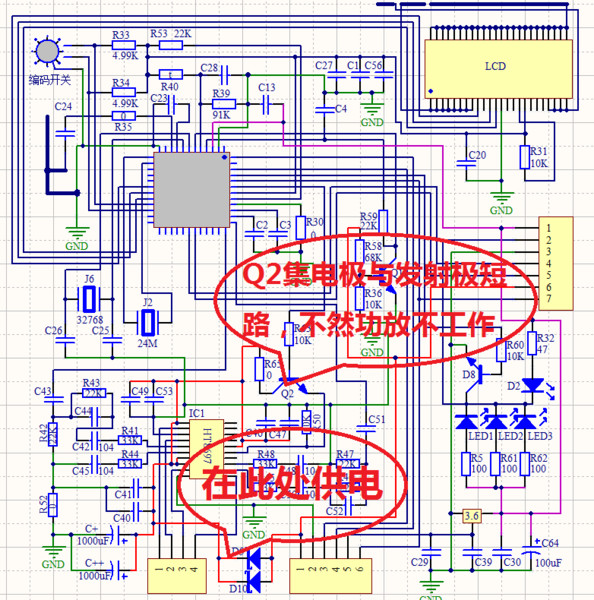

可是现在的PCB板是难以改造的，两面大面积覆铜，无数的过孔相连，切割太难，都不如把放大器焊下另做。还是算了吧，现在很少听音箱，偶尔用桌面放大器推推大耳机，免得扰民啊。附张放大器部分的图。

带静噪功能-----来掩人耳目！

谢谢分享！

学习了

谢谢分享，百度没查到这款蓝牙芯片的资料，不知能否增加TF卡或USB播放接口。

在C43和C51处测来自AC19AP1P893的音频信号干净吗？

这个底噪..看以后的 产品是否改进

天天用蓝牙听小音响，好处在于可以听网上的不重样歌曲，手机操作不在音响附近，所以听不到底噪，再者确实没感觉到停机有底噪声音。

巍巍兴安 发表于 2019-12-7 17:41
在C43和C51处测来自AC19AP1P893的音频信号干净吗？

没有测试， 等有时间测试看看，估计不会太理想，现在情况看是蓝牙的噪音，也可能是共同工作交扰引起的。这个蓝牙没分数、摸电源，再说蓝牙的编解码都不太好，网上号称蓝牙音质不如mp3，就听个响，也可以理解，整个万用表才3百多元。好的解码器就是天价了（起码的添个零）。

jltzmy 发表于 2019-12-7 17:37
谢谢分享，百度没查到这款蓝牙芯片的资料，不知能否增加TF卡或USB播放接口。
...

我也没查到，有些芯片使用厂家都打磨，这个也可能是厂家要求打标的（技术保护），猜想是AC6919(我也没查），所以我也没发整体电路图，一是可能有错，产生误导。二是尊重厂家的技术。

勇闯沙滩 发表于 2019-12-8 07:50
天天用蓝牙听小音响，好处在于可以听网上的不重样歌曲，手机操作不在音响附近，所以听不到底噪，再者确实没 ...

停机时静噪了怎么听到，看看坛友表妹的操作方法。

首先这种研究精神是值得点赞的，关于那个静噪功能掩人耳目确实很多机器都在用，反正有歌声的时候又听不出小的噪音，

wgsd 发表于 2019-12-8 08:26
停机时静噪了怎么听到，看看坛友表妹的操作方法。

那我再看看，没弄明白。

万用表和音响都玩底数归零游戏

wgh1027 发表于 2019-12-8 14:03
万用表和音响都玩底数归零游戏

哈哈，钱没花到，这也是没办法的办法，不然叫的让你烦躁，跳的让你闹心。

谢谢分享。

楼主就是认真，图又出来了。
