测量一下5566的时钟晶体

发表于：2019-12-9 15:07:08 9459
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT-5566

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

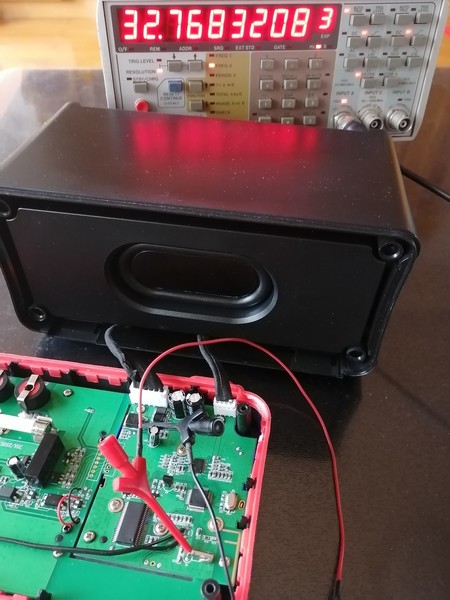

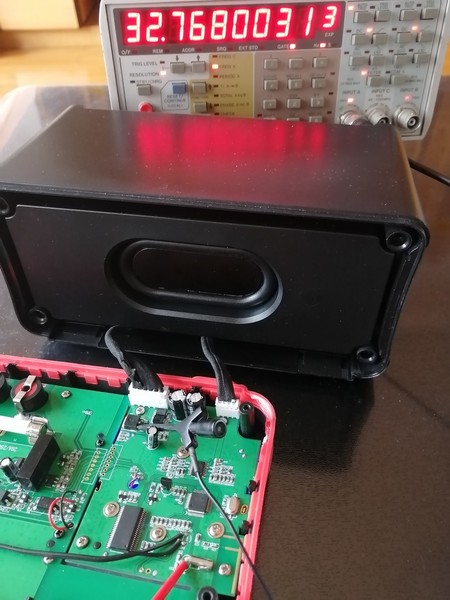

没事测量了一下5566的时钟晶体，正常是不能这样测量的，因频率计的输入电容会影响晶体的真实频率，参考一下还是能够起到校对作用的。发张图片。频率误差1Hz，一天误差2.6秒。

hhh1.jpg hhh2.jpg




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

kyhwhb 数字大神 2019-12-9 15:27:11
漂亮！红彤彤一大串数字
那个音箱低音振膜朝主板方向安装是何意呢
2019-12-9 15:27:11 回复
wgsd 楼主     数字大神 2019-12-9 16:48:30
巍巍兴安 发表于 2019-12-9 15:27
漂亮！红彤彤一大串数字
那个音箱低音振膜朝主板方向安装是何意呢

排照片好看呀声音从插座孔里出来啊
2019-12-9 16:48:30 回复
jltzmy 数字精灵 2019-12-9 17:13:51
本帖最后由 jltzmy 于 2019-12-13 23:38 编辑

换个爱普生FC-135 32.768K无源晶振误差可能会好一些。


2019-12-9 17:13:51 回复
kyhwhb 数字大神 2019-12-9 17:25:23
wgsd 发表于 2019-12-9 16:48
排照片好看呀声音从插座孔里出来啊

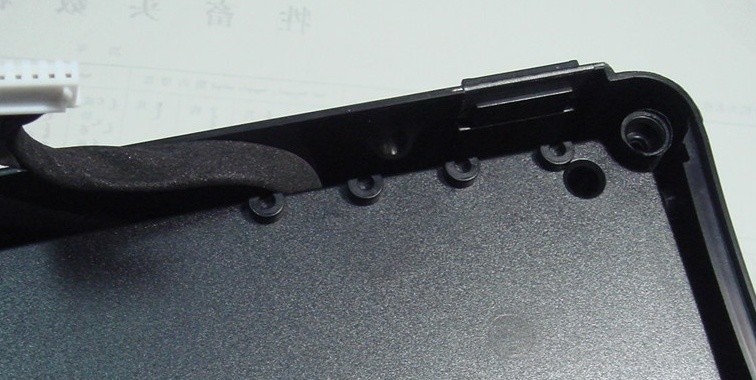

细小的插孔效果甚微吧，四个插孔内对面的四个托台要补上吧
2019-12-9 17:25:23 回复
散淡021 数字大神 2019-12-9 17:33:42
谢谢分享！
2019-12-9 17:33:42 回复
fslichong 数字王者 2019-12-9 18:14:10
频率计很漂亮，羡慕中
2019-12-9 18:14:10 回复
ynqjzzh 数字梦想家 2019-12-10 18:26:38
楼主普及一下如何计算出来一天差2.6秒
2019-12-10 18:26:38 回复
wgsd 楼主     数字大神 2019-12-10 19:41:15
ynqjzzh 发表于 2019-12-10 18:26
楼主普及一下如何计算出来一天差2.6秒

一天86400秒，晶振1秒振荡32768次，如果1秒误差1次，累计误差32768次就是1秒，86400/32768=2.63671875秒
2019-12-10 19:41:15 回复
chen131578 数字精灵 2019-12-10 21:56:36
wgsd 发表于 2019-12-10 19:41
一天86400秒，晶振1秒振荡32768次，如果1秒误差1次，累计误差32768次就是1秒，86400/32768=2.63671875秒: ...

发帖用心了。
2019-12-10 21:56:36 回复
wgh1027 数字大神 2019-12-11 07:29:37
谢谢分享
2019-12-11 07:29:37 回复
ff0000 数字梦想家 2019-12-12 08:32:01
jltzmy 发表于 2019-12-9 17:13
换个爱普生FC-135 32.768K无源晶振误差可能会好一些。

另外说句实话，音箱低音振膜朝内部主板方向真不合适 ...

也有可能是刚入音箱的行，还没吃透。
2019-12-12 08:32:01 回复
wgsd 楼主     数字大神 2019-12-12 08:38:18
ff0000 发表于 2019-12-12 08:32
也有可能是刚入音箱的行，还没吃透。

照片的附振膜不好看吗?
2019-12-12 08:38:18 回复
jltzmy 数字精灵 2019-12-12 15:07:21
本帖最后由 jltzmy 于 2019-12-13 23:37 编辑
wgsd 发表于 2019-12-12 08:38
照片的附振膜不好看吗?

确实挺好看，
2019-12-12 15:07:21 回复
wgsd 楼主     数字大神 2019-12-12 16:02:49
ff0000 发表于 2019-12-12 08:32
也有可能是刚入音箱的行，还没吃透。

吃透的朋友能否指教一下，密封箱、倒向箱和空纸盆箱各自的特性，迷宫箱就算了，怕迷失方向。
2019-12-12 16:02:49 回复
wgsd 楼主     数字大神 2019-12-12 16:04:56
jltzmy 发表于 2019-12-12 15:07
好看是好看，但你要拆开才看得到，呵呵，关键是一般音箱振膜没有这么设计封闭在里面的，难道是闷在里面给 ...

如何确定是闷在里面？那两个喇叭不是闷在里面吗
2019-12-12 16:04:56 回复
jltzmy 数字精灵 2019-12-12 17:30:58
本帖最后由 jltzmy 于 2019-12-13 23:31 编辑
wgsd 发表于 2019-12-12 16:04
如何确定是闷在里面？那两个喇叭不是闷在里面吗

怪我没拆机，也没认真仔细看别的朋友的拆机图，想当然了，再此纠正，抱歉
2019-12-12 17:30:58 回复
wgsd 楼主     数字大神 2019-12-12 18:19:03
jltzmy 发表于 2019-12-12 17:30
哈哈，两个大点的喇叭装在两侧，喇叭开口向外，声音直接传送到外面空间，那个振膜装上音箱螺丝后方向对着 ...

真纳闷了，不看主题只看喇叭，我说了这个振膜挺好看，为照片添点彩。测量过吗，正反向安装距离一样吗，安上前脸能上严吗？如果能上严，我还真要倒过来。实际量过吗？光想象不好的。原附加振膜距电池盒仅有2.5mm，反过来距线路板12mm，你说那个捂的严实。
再说只有几厘米直经的小盒子，叫什么音箱呀，不说两声道用一个箱体，附振膜是干什么用的？还开什么倒向孔啊？请先搞明白倒向孔与空纸盆关系了。
2019-12-12 18:19:03 回复
jltzmy 数字精灵 2019-12-12 19:01:36
wgsd 发表于 2019-12-12 18:19
真纳闷了，不看主题只看喇叭，我说了这个振膜挺好看，为照片添点彩。测量过吗，正反向安装距离一样吗，安 ...

抱歉，是我扯远了，偏离了帖子主题，没想到会惹你不开心，对不住了啊！
2019-12-12 19:01:36 回复
wgsd 楼主     数字大神 2019-12-12 19:17:58
jltzmy 发表于 2019-12-12 19:01
抱歉，是我扯远了，偏离了帖子主题，没想到会惹你不开心，对不住了啊！
...

这个和扯远了没关系，能够正确讨论话题更重要，音箱的理论挺深奥的，强求在这个小玩意上没有一丝意义。对于音响，我比仪表更爱，能够认真交流求之不得。买一个4千的单纯解码器，我没太忧虑，买一个一两千的6位半，我顾忌了很长时间。
2019-12-12 19:17:58 回复
