LED灯珠损坏电容失效拆修

发表于：2019-12-20 15:46:46 6398
电子产品
行为类别: 维修
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: LED灯珠

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

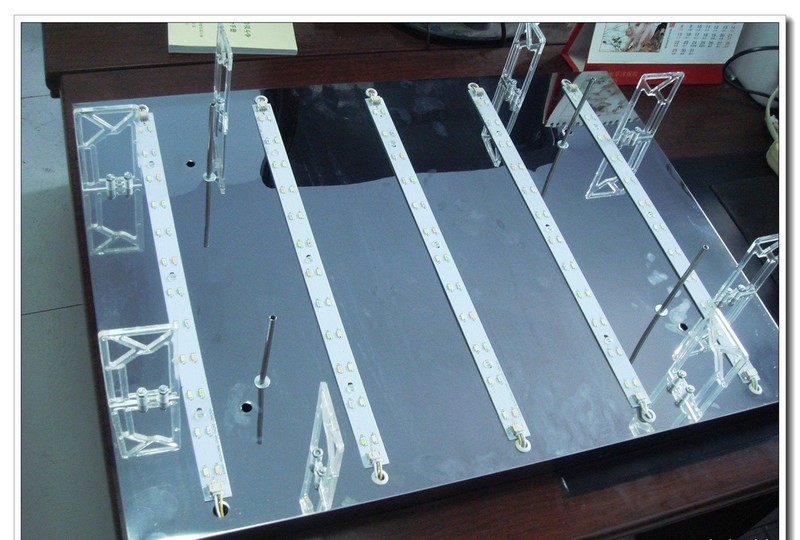

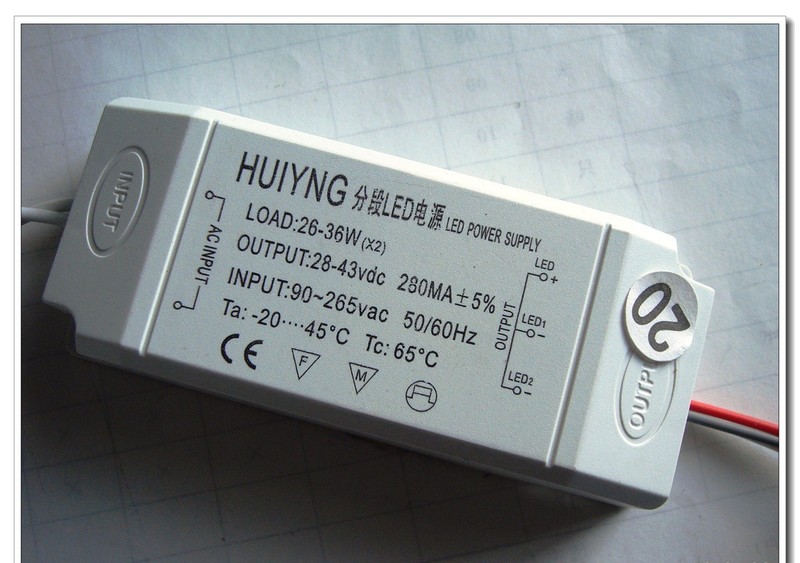

朋友的LED灯，上电微亮频闪

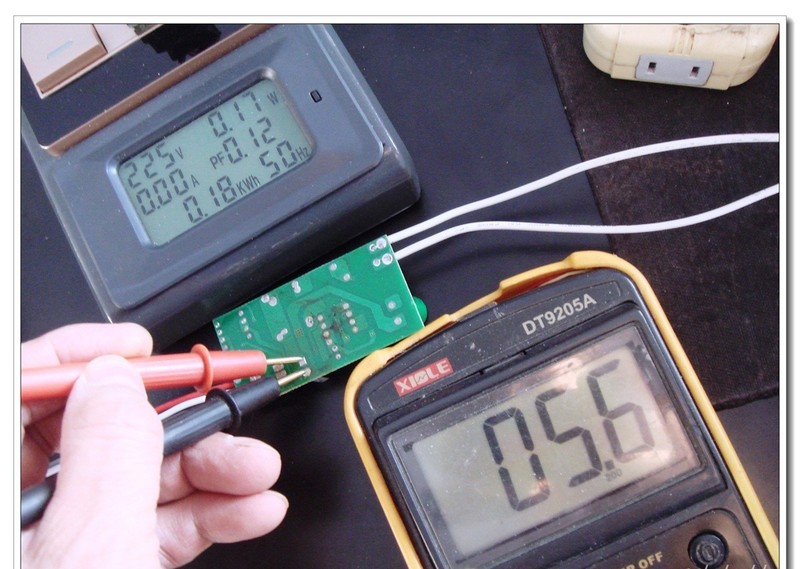

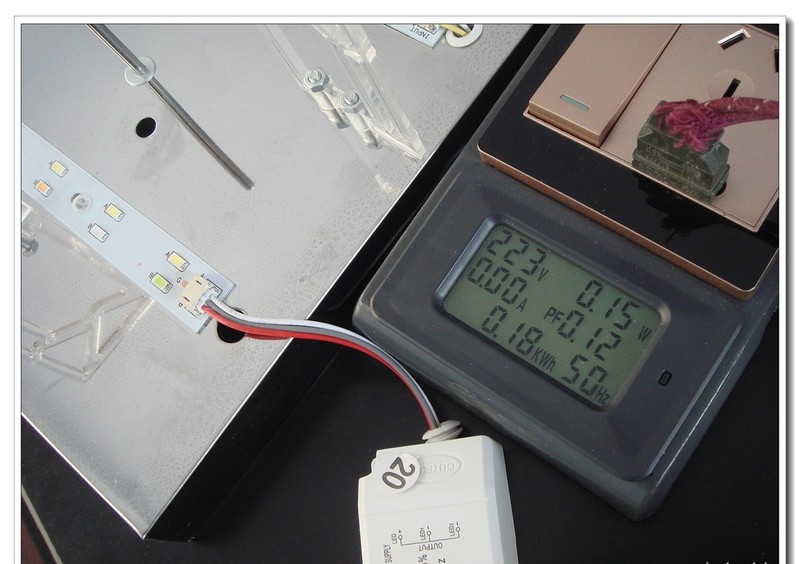

实测功率仅0.15W

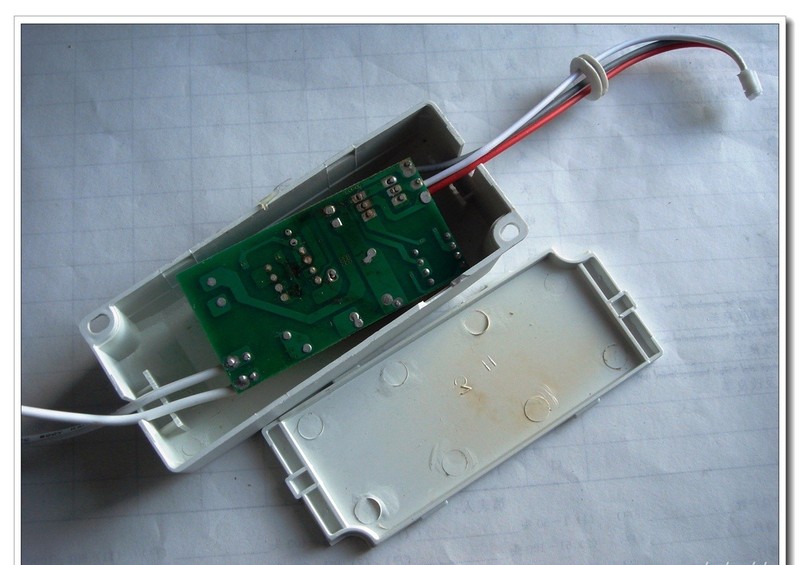

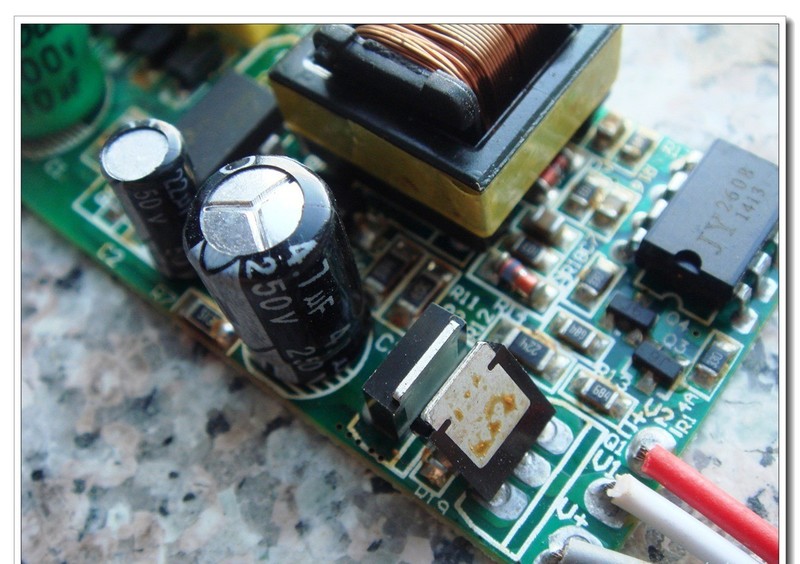

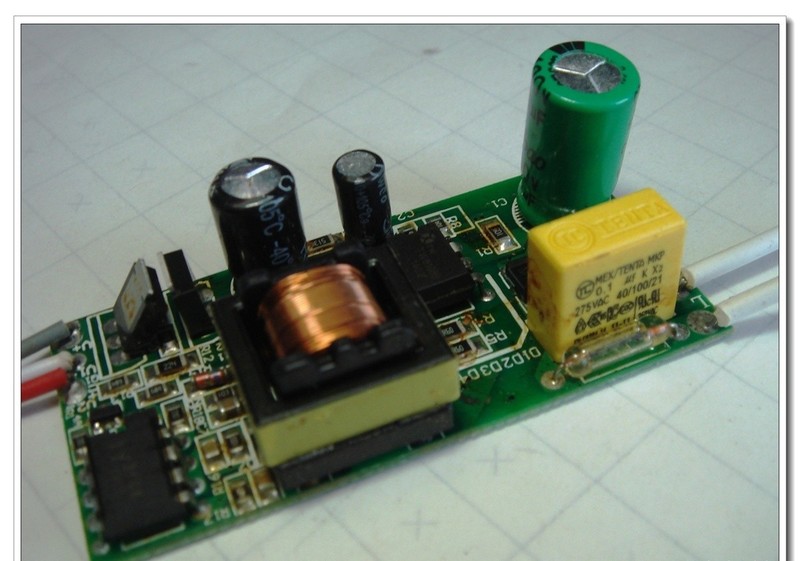

驱动输出电容明显鼓胀
输出电压5.6V

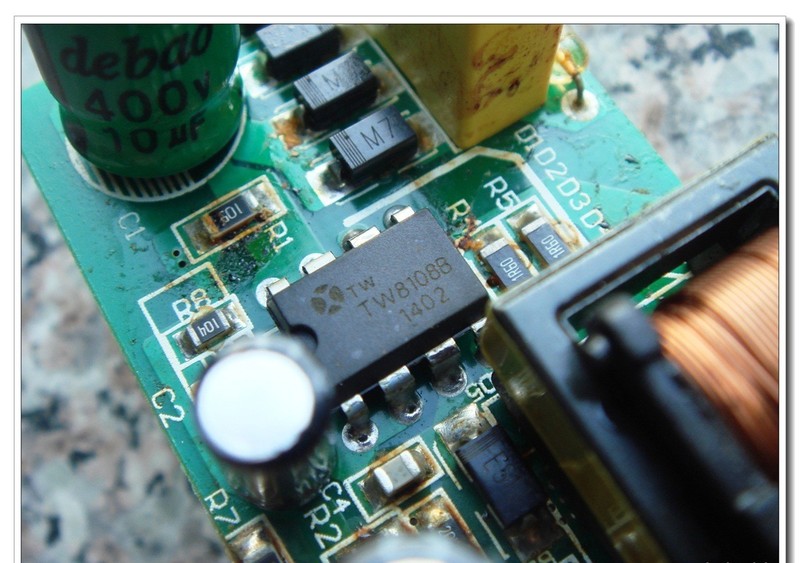

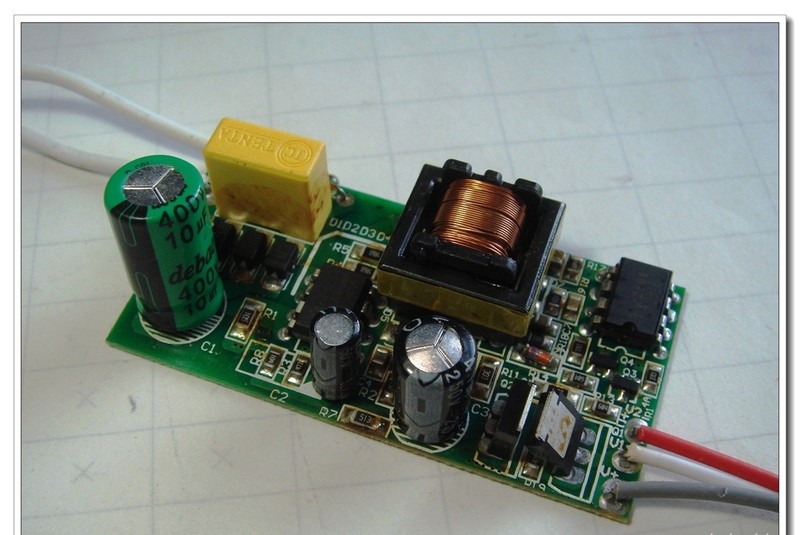

恒流驱动芯片

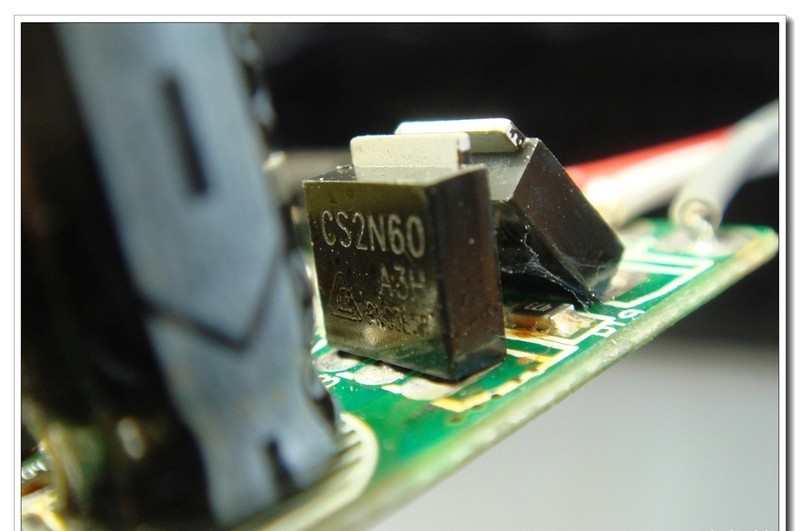

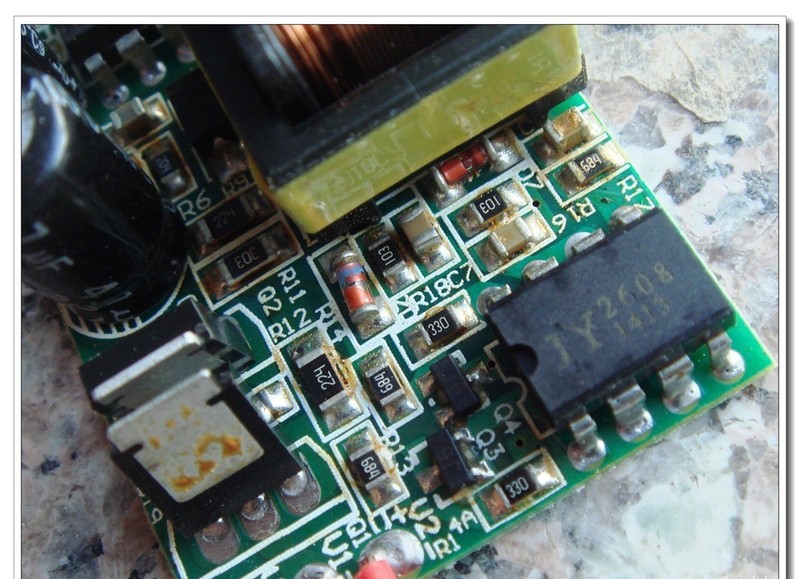

分段开关芯片

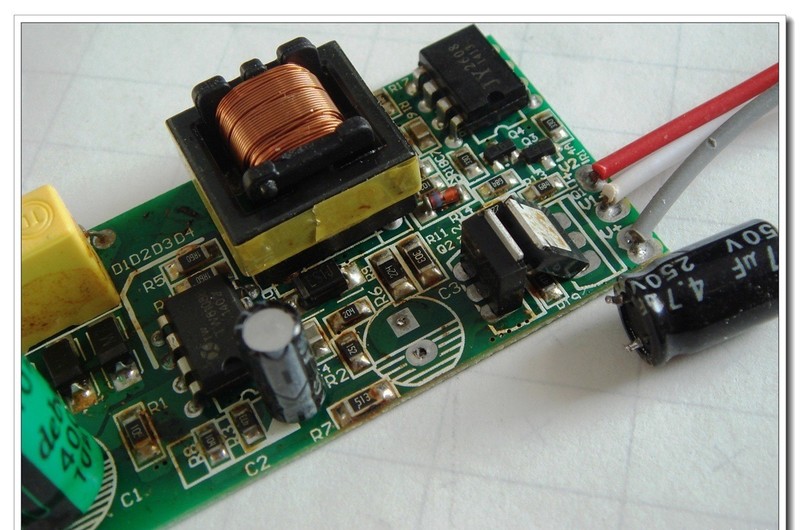

取下4.7uf电容

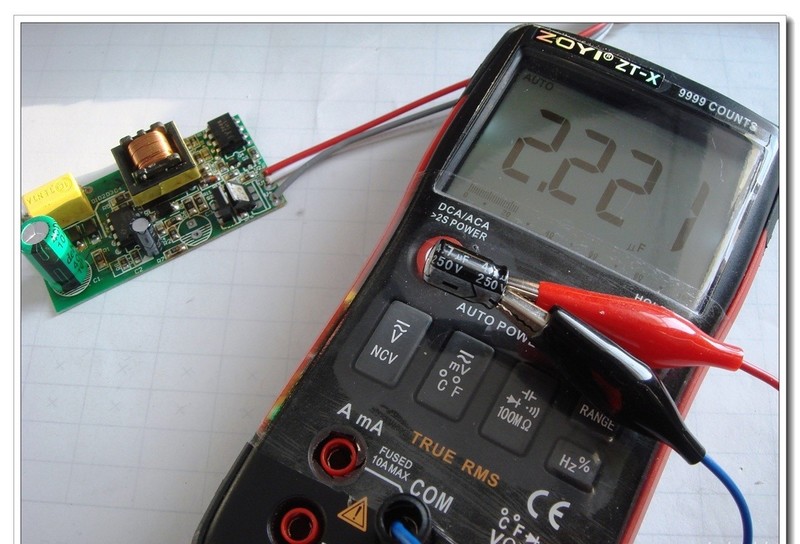

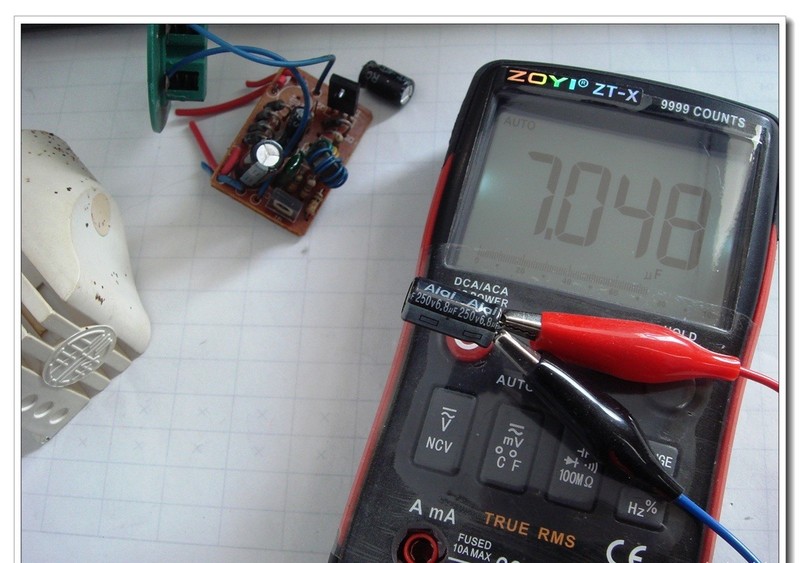

实测2.2
从废板上拆个6.8的

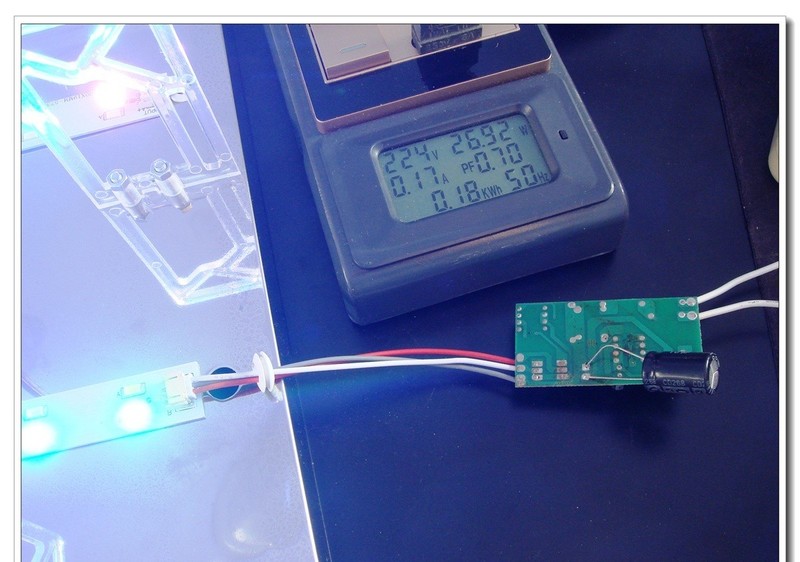

之前临时用10uf测试的效果，输出102V（未拍照）。但发现白光灯珠不亮

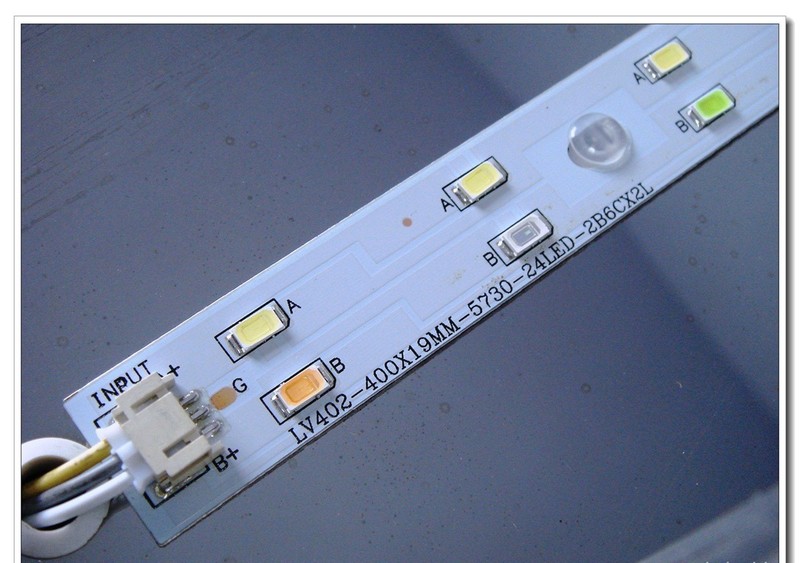

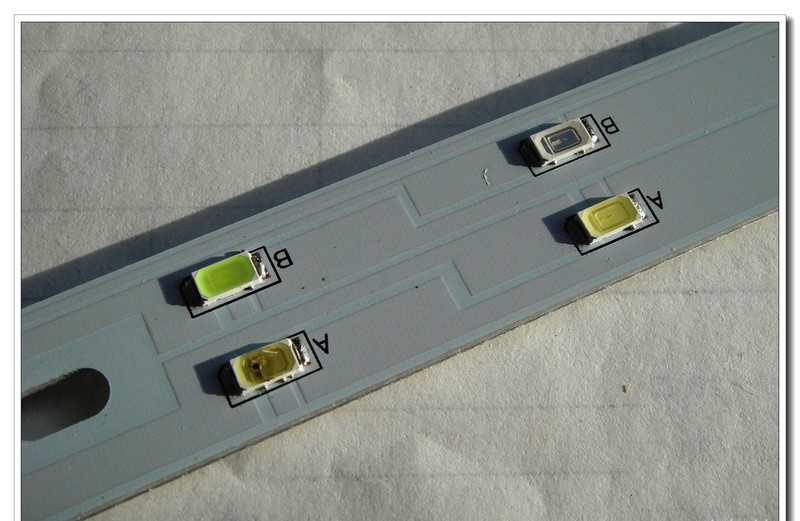

查看有一对损坏

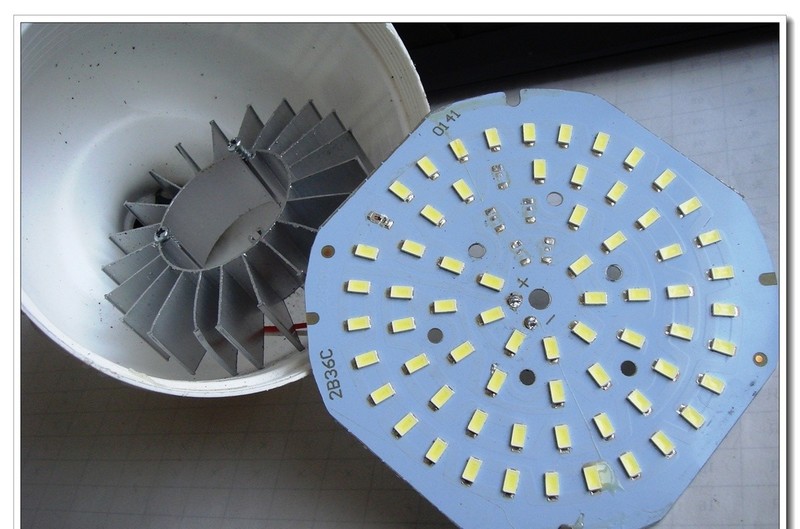

从料板上取得灯珠配件

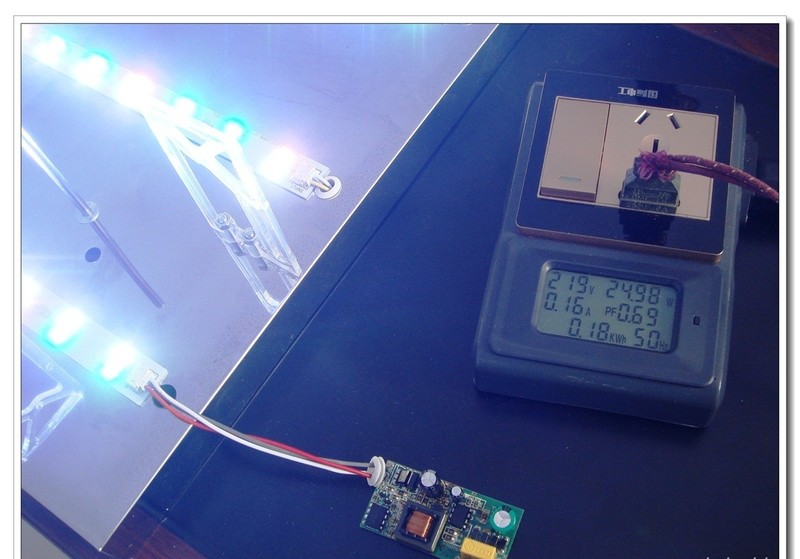

安装后正常工作

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

光速飞行 数字大神J 2019-12-20 15:53:24
现在的灯，都有LED多了，到处都是，有正品，也有次品。
2019-12-20 15:53:24 回复
散淡021 数字大神J 2019-12-20 16:07:38
谢谢分享！

让朋友买外牌

ＬＥＤ还是松下放心点，不是单指质量好坏，长期照射ＬＥＤ？　
2019-12-20 16:07:38 回复
wgh1027 数字大神J 2019-12-20 18:43:19
谢谢分享
2019-12-20 18:43:19 回复
fslichong 数字王者I 2019-12-20 19:52:10
我就说嘛，这个是值得修的
2019-12-20 19:52:10 回复
super-ut61e 数字斗士C 2019-12-20 22:00:28
LED闪  容易烧灯珠，很多都是这个电容性能下降造成的，电容性能下降能造成输出功率不足，LED就会闪！换成功率低的灯条就不闪了，但最好是换掉这个电容！LED驱动其实不太容易坏，一般也就是上面的电解电容容易坏！
2019-12-20 22:00:28 回复
星星123 数字精灵G 2019-12-20 22:55:37
在 发光管中串个电阻可否
2019-12-20 22:55:37 回复
lxd7343 数字梦想家E 2019-12-26 15:16:02
本身是恒流驱动，串电阻是想降低驱动效率？
2019-12-26 15:16:02 回复
星星123 数字精灵G 2019-12-26 22:04:53
lxd7343 发表于 2019-12-26 15:16
本身是恒流驱动，串电阻是想降低驱动效率？

是想延长LED灯珠的使用寿命
2019-12-26 22:04:53 回复
lxd7343 数字梦想家E 2019-12-27 19:53:25
星星123 发表于 2019-12-26 22:04
是想延长LED灯珠的使用寿命

这个串电阻还真的解决不了延长灯珠寿命问题，应该找驱动的pdf，搞清楚然后减小驱动的恒流电流。
2019-12-27 19:53:25 回复
kyhwhb 楼主     数字大神J 2019-12-27 20:06:47
星星123 发表于 2019-12-26 22:04
是想延长LED灯珠的使用寿命

把并联的电流取样电阻R4和R5去掉一个，功率能下降一半左右。
2019-12-27 20:06:47 回复
星星123 数字精灵G 2019-12-27 22:07:02
lxd7343 发表于 2019-12-27 19:53
这个串电阻还真的解决不了延长灯珠寿命问题，应该找驱动的pdf，搞清楚然后减小驱动的恒流电流。 ...

本人已经改过很多，改到灯珠工作不发热或者微热为止，改后没有坏过，串电阻可内串，也可外串市电回路，要动手试才能知道结果
2019-12-27 22:07:02 回复
lxd7343 数字梦想家E 2020-1-1 14:48:15
星星123 发表于 2019-12-27 22:07
本人已经改过很多，改到灯珠工作不发热或者微热为止，改后没有坏过，串电阻可内串，也可外串市电回路，要 ...

恒压驱动或许收效比较明显。或者添加的电阻足够大，能使恒流电源工作在输出最大电压阶段？


至于在市电回路中串电阻降低led的电流，还真的想不清楚是什么工作状态下有效
2020-1-1 14:48:15 回复
wgh1027 数字大神J 2020-1-1 15:05:38
lxd7343 发表于 2020-1-1 14:48
恒压驱动或许收效比较明显。或者添加的电阻足够大，能使恒流电源工作在输出最大电压阶段？



阻容降压的就会有效果吧
2020-1-1 15:05:38 回复
wgh1027 数字大神J 2020-1-1 15:09:06
不过在市电回来估计要很大的电阻才行，功率也是很大的。
2020-1-1 15:09:06 回复
星星123 数字精灵G 2020-1-1 18:25:32
wgh1027 发表于 2020-1-1 15:05
阻容降压的就会有效果吧

阻容降压的,..的确是最好改的，改后亮度会降低，但依然很亮，完全满足照明要求，其寿命将比额定长几倍
2020-1-1 18:25:32 回复
lxd7343 数字梦想家E 2020-1-3 22:18:58
星星123 发表于 2020-1-1 18:25
阻容降压的,..的确是最好改的，改后亮度会降低，但依然很亮，完全满足照明要求，其寿命将比额定长几倍 ...

阻容降压换电容更改电流更直接
2020-1-3 22:18:58 回复
喜欢就好 数字巨人H 2020-11-21 15:23:20
电容质量差。
2020-11-21 15:23:20 回复
