ＰＴＣ加热板电流电阻变化曲线

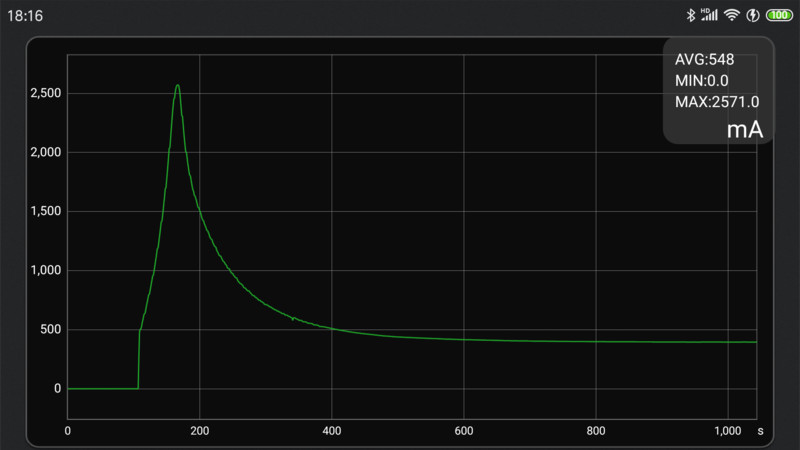

ＰＴＣ加热板加热电流变化曲线，记录大概4分钟。图中横坐标应该是数据个数，市电220V,室温22°C，上电一分钟左右电流最大2571mA，之后最小电流390mA左右。

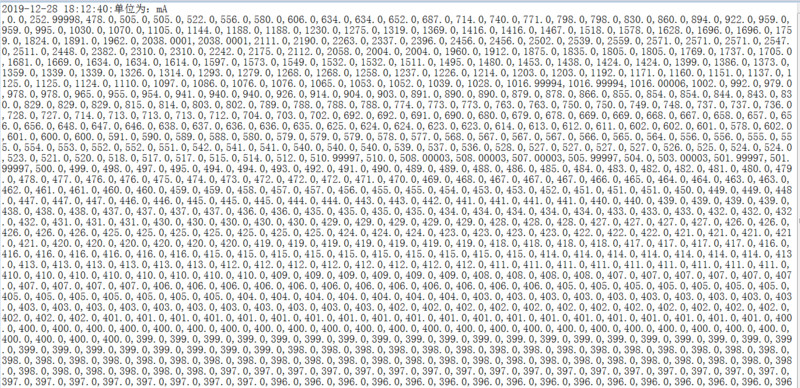

加热电流数据（部分）

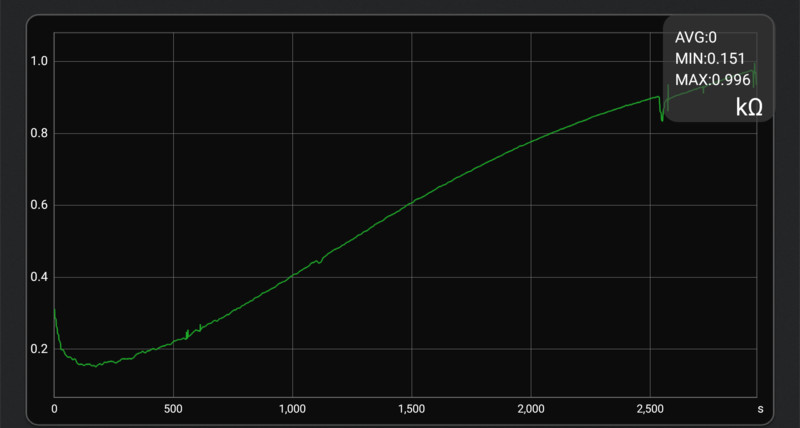

发热板由高温到室温电阻变化曲线，记录大概十分钟左右

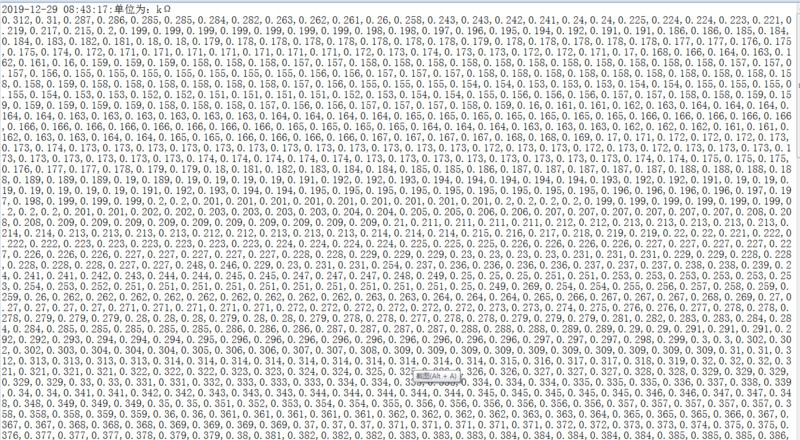

电阻数据（部分）

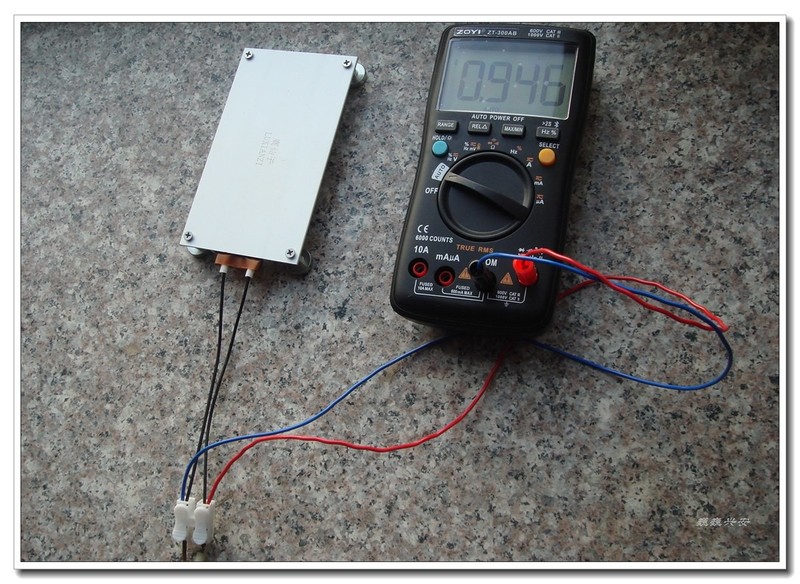

全自动档比较方便，上电测电压，断电立刻变为测电阻

这么多密电码。

这些是什么数值？
专业的列表，才能看得出数据

光速飞行 发表于 2019-12-30 21:07
这些是什么数值？

对应曲线图的纵坐标数据，对于电流曲线来说采集了1000多个电流数据，对于电阻曲线是采集了2500多个阻值数据。

巍巍兴安 发表于 2019-12-30 21:13
对应曲线图的纵坐标数据

你上面的，没有用

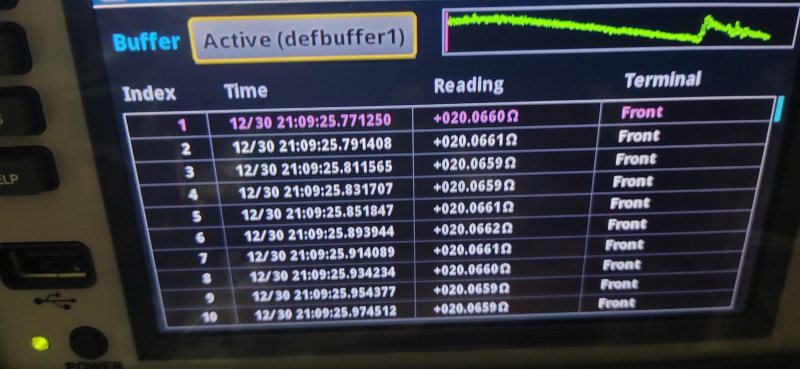

这是一条完整的数据，才有用

光速飞行 发表于 2019-12-30 21:18
你上面的，没有用

电牛app在手机的multimeterData文件夹中保存的文本数据，估计是给保存后的曲线图来调用的。所以保存后的曲线图的横坐标是数据的个数，而不是时间单位。

巍巍兴安 发表于 2019-12-30 21:25
电牛app在手机的multimeterData文件夹中保存的文本数据，估计是给保存后的曲线图来调用的。所以保存后的 ...

现在电牛没列表功能，只有手指测量功能，就是用手指，点在曲线上就能测量，看到数值。

光速飞行 发表于 2019-12-30 21:22
这是一条完整的数据，才有用

是的，这样有具体时间，电参数等完整的数据才是有用的

光速飞行 发表于 2019-12-30 21:28
现在电牛没列表功能，只有手指测量功能，就是用手指，点在曲线上就能测量，看到数值。 ...

实时记录的曲线横坐标是时间单位还可以，但保存后时间却没有记录。

光速飞行 发表于 2019-12-30 21:28
现在电牛没列表功能，只有手指测量功能，就是用手指，点在曲线上就能测量，看到数值。 ...

应该是还没有开发列表功能

巍巍兴安 发表于 2019-12-30 21:34
实时记录的曲线横坐标是时间单位还可以，但保存后时间却没有记录。

保存的数据曲线图，打开看的时候，就是用手指点在曲线上测量，就能看到数值了。

光速飞行 发表于 2019-12-30 21:42
保存的数据曲线图，打开看的时候，就是用手指点在曲线上测量，就能看到数值了。 ...

但我们测量时想知道电流从0到2571ma用了多长时间，温度从23°加热到350°用了几秒就很难了

巍巍兴安 发表于 2019-12-30 21:51
但我们测量时想知道电流从0到2571ma用了多长时间，温度从23°加热到350°用了几秒就很难了 ...

没有列表，是不太好看

光速飞行 发表于 2019-12-30 21:54
没有列表，是不太好看

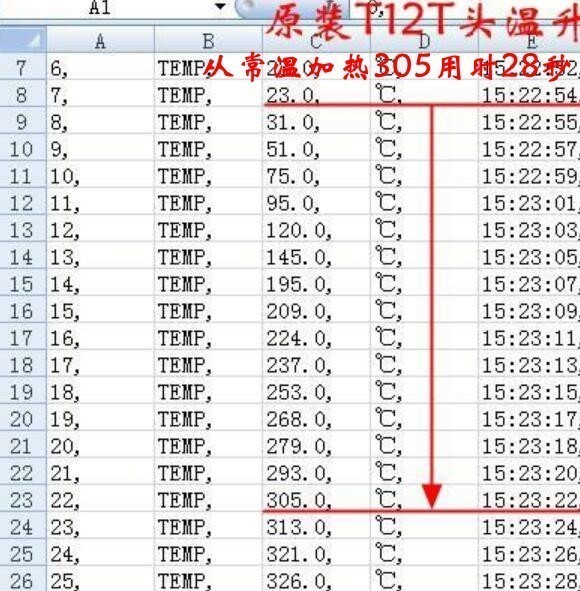

如像下图这样就很方便了

巍巍兴安 发表于 2019-12-30 21:58
如像下图这样就很方便了

现在最好是新出的台表，不用上位机软件，在本机就能查看，曲线，列表，旧的台表要上位机才能看，不方便。

巍巍兴安 发表于 2019-12-30 21:34
实时记录的曲线横坐标是时间单位还可以，但保存后时间却没有记录。

保存的数据，就是以秒为单位，怎么没记录呢，200s的地方就是1500mA，1000s的地方是480mA左右，最高峰值就是在170s的地方，2500几mA

光速飞行 发表于 2019-12-30 22:19
保存的数据，就是以秒为单位，怎么没记录呢，200s的地方就是1500mA，1000s的地方是480mA左右，最高峰值就 ...

可是我实际才通电记录4分钟(即240秒)的呢！

这个有点意思

巍巍兴安 发表于 2019-12-31 04:09
可是我实际才通电记录4分钟(即240秒)的呢！

是你记录时，没有暂停，清除旧曲线图，保存时也不记得停。要不没有这么长，不是很准，但也不会差这么多的。开发曲线图，没有时间轴，是不可能的，任何波形，曲线必须有时间轴，要不波形，曲线图，就没有意义了。
