欧普21W筒灯降为10W使用

发表于:2020-1-6 09:49:43 3992
电子产品
行为类别: 改装_制作
产品类别: 台灯_灯相关
电子品牌: 其它
电子产品关键字: 欧普筒灯

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x
       外地女儿家6平米左右的厨房安装了三个欧普21W LED筒灯。因为有了外孙女感觉这个灯太亮刺眼了,于是拆解尝试降功率使用:

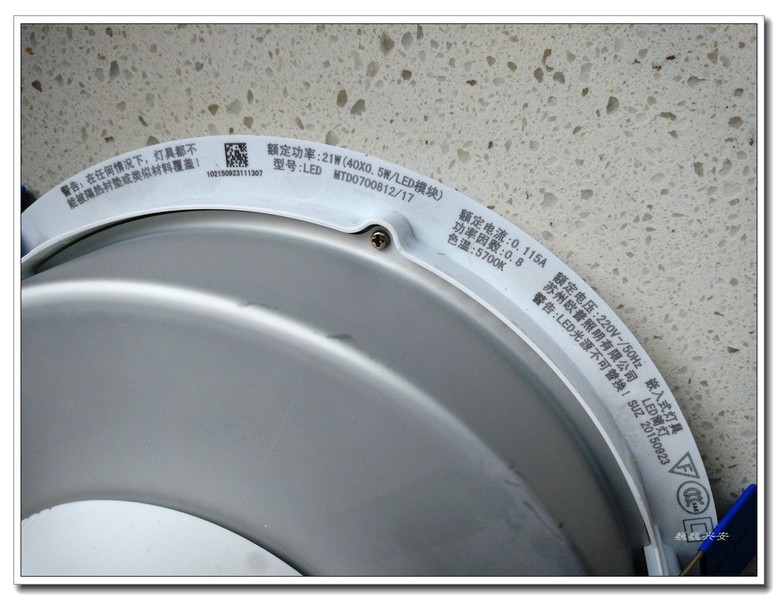

OPPLE MTD0700812/17 LED筒参数:功率21W

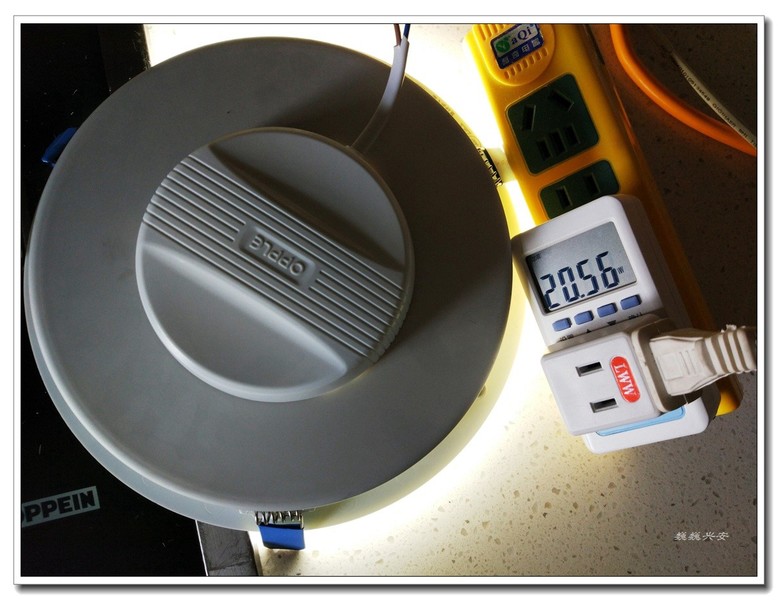

灯身直径17cm左右。实测功率没有虚标,工作5分钟铝合金壳体较热,开关变压器也很烫手

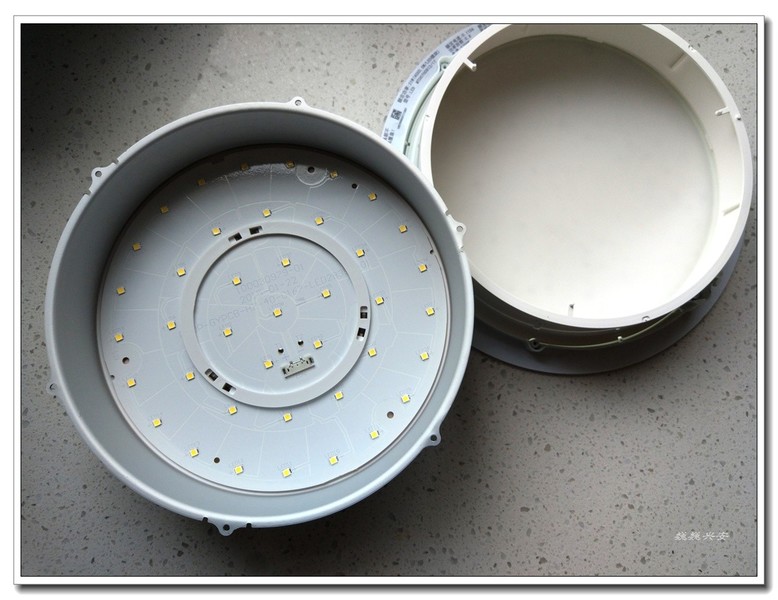

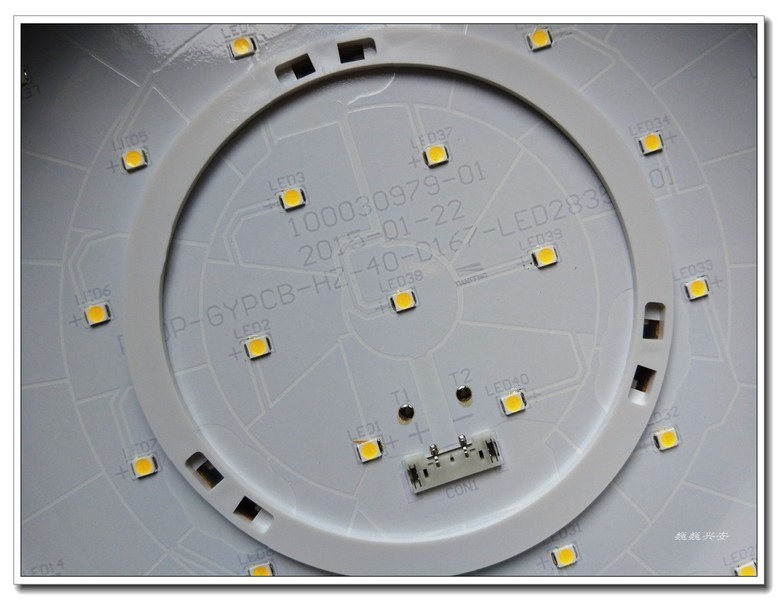

铝合金壳体,40颗LED灯珠

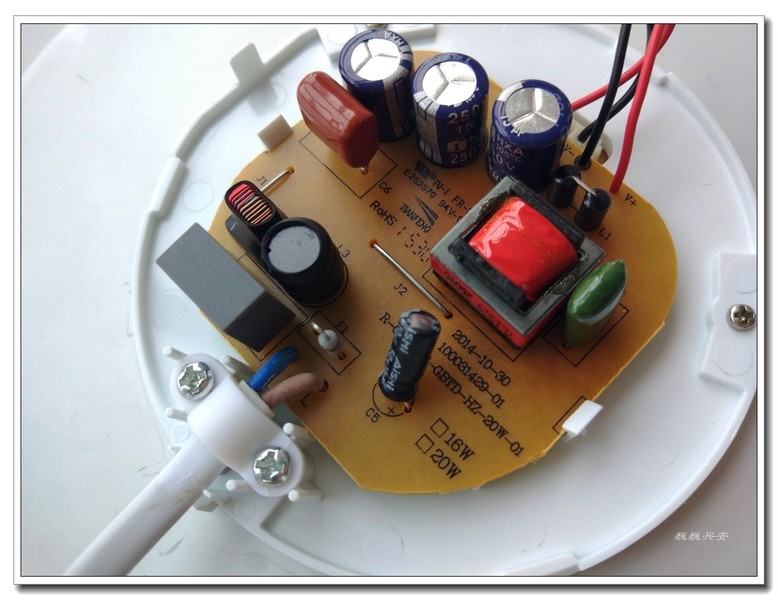

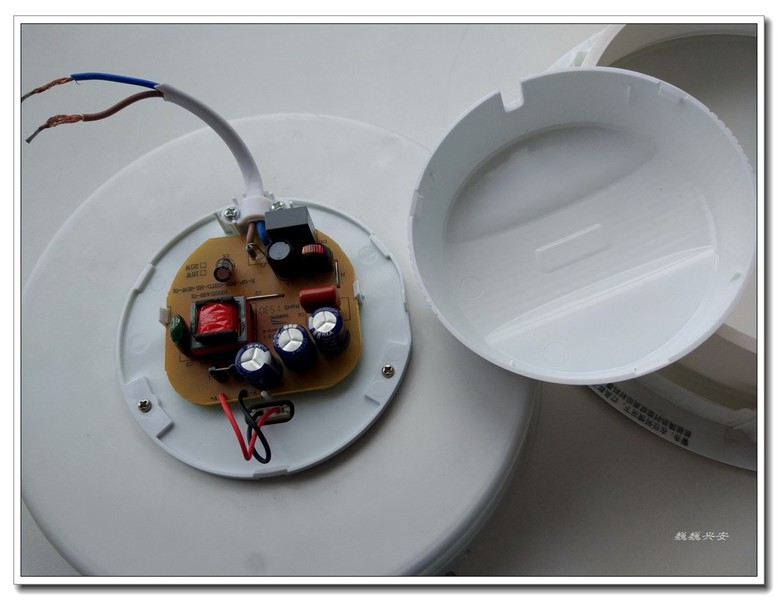

驱动板用料还是可以的

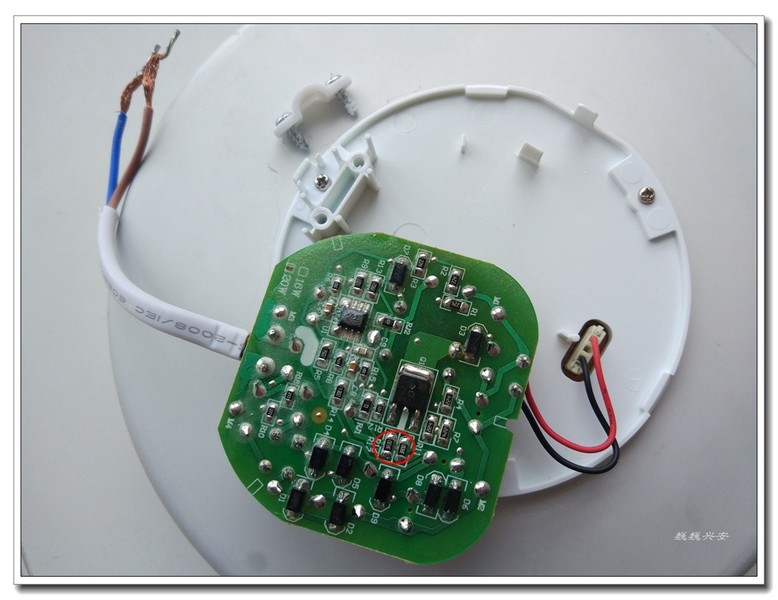

驱动板底面,搞不太清电路原理,可能是IC驱动功率MOS管吧,两颗3R30电阻估计是电流取样

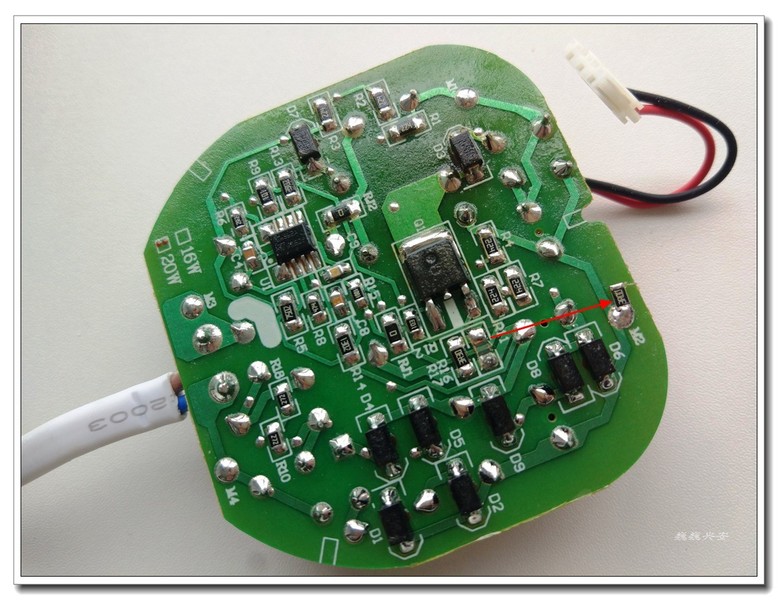

去掉一颗3R30电阻,焊到边缘保存,以后也方便恢复

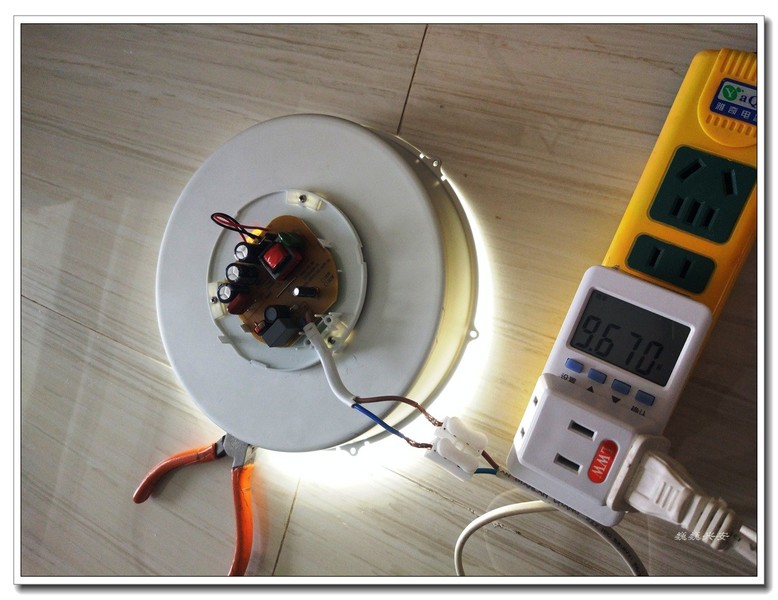

实测功率降到10W以下了,通电10分钟铝合金壳体微热,开关变压器还是有点烫手

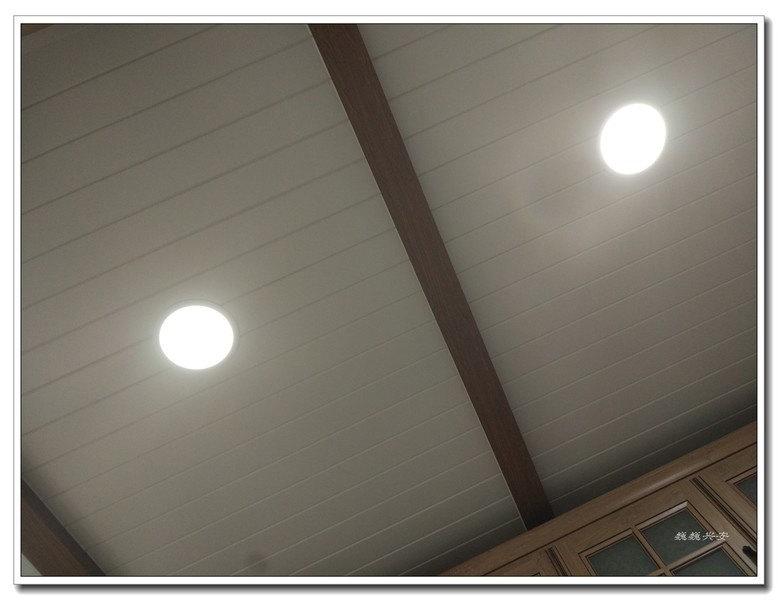

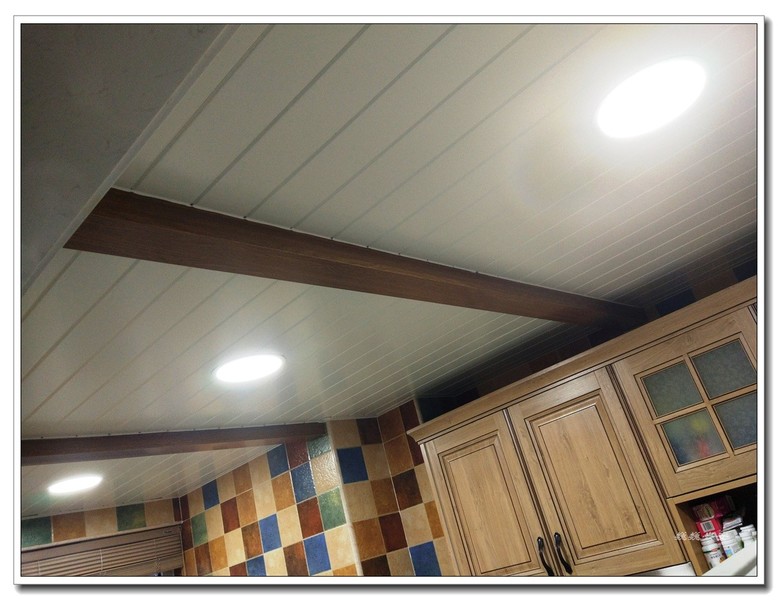

安装后对比,左侧是降到10W的,右侧是原21W的,照片看区别不明显。之后另外两个灯也都改动了,这样由之前的3×21W降为了3×10W

收藏
送赞
分享

发表回复

评论列表(11)

散淡021 数字大神 2020-1-6 13:14:39
谢谢分享!
2020-1-6 13:14:39 回复
SG830 数字梦想家 2020-1-6 15:48:39
谢谢分享!
2020-1-6 15:48:39 回复
atz123 数字王者 2020-1-6 19:11:09
家有一老,就是一宝!
2020-1-6 19:11:09 回复
星星123 数字精灵 2020-1-6 20:54:42
改的好,赞一个,开关变压器还需要继续改进
2020-1-6 20:54:42 回复
super-ut61e 数字斗士 2020-1-7 10:05:57
家里人一直嫌灯不够亮,我都无解了,杂牌灯真心光线不好,品牌灯太贵了!
2020-1-7 10:05:57 回复
fslichong 数字王者 2020-1-7 10:21:09
二极管偏离了它的最佳工作点会不会中毒影响寿命啊,比如汽车的最佳工作速度是100公里左右,如果长时间低速会有积碳加重影响运行,如果长时间高速会加剧磨损影响运行,那么电子零件如果离开了它的最佳工作的时候会不会影响其寿命呢
2020-1-7 10:21:09 回复
wgh1027 数字大神 2020-1-7 16:34:56
赚了一个电阻
2020-1-7 16:34:56 回复
jltzmy 数字精灵 2020-1-8 09:15:26
6平米三个21W 确实太亮了,改的不错,既降低了亮度,还能延长灯珠寿命
2020-1-8 09:15:26 回复
kyhwhb 楼主     数字大神 2020-1-8 09:31:42

一年多改灯赚了二十几个电阻了,0.1Ω 0.2Ω 0.3Ω 0.5Ω的0805或1206规格的都有
2020-1-8 09:31:42 回复
表述 数字精灵 2020-1-10 07:45:23
这两个电阻就是电流取样电阻,设定电流大小 的,网上有原理图,你可以搜一下。之前我也弄过。
2020-1-10 07:45:23 回复
喜欢就好 数字精灵 2020-11-12 00:14:04
谢谢分享,学习了。
