试玩DAC电压源

*发表于：2020-3-16 16:01:13* 3427 · 发表于：2020-3-16 16:01:13

您需要登录才可以下载或查看，没有账号？立即注册

x

手中有个16位的DAC，想D个可调电压源，于是就网上刮窃，东一块西一块组合一个软件，让单片机动起来，哈哈，还真的启动了，看看调控精度还满准的，可惜只有16位，精度只能到十微伏级，因为在2.5V的基准时，一个步进就是38微伏，如果想小于等于1微伏的精度，还得提高位数啊，待玩成熟后，再提高位数吧。

现上几张初始图，看看坛友有何高见，多多指教。

wgsd · 2020-3-16 16:02:12

本帖最后由 wgsd 于 2020-3-16 16:04 编辑

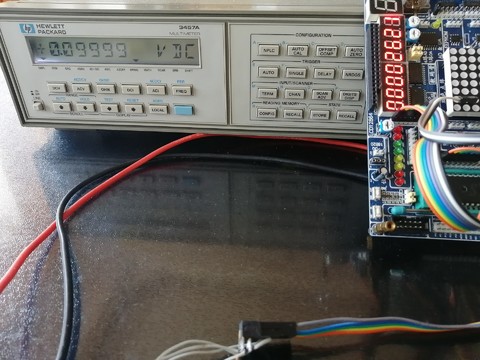

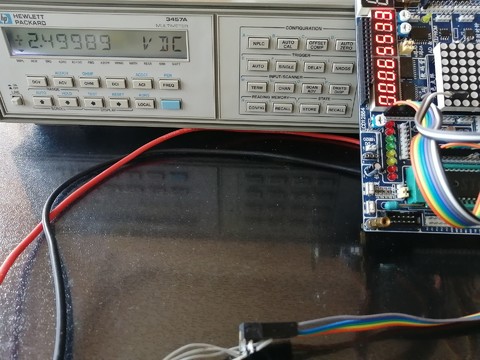

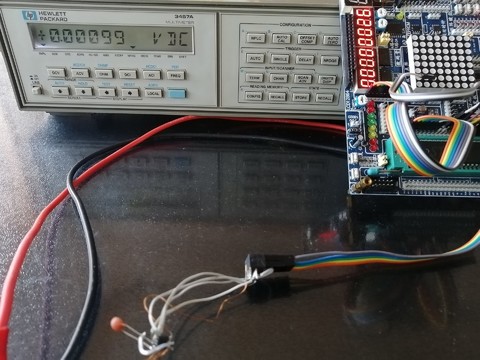

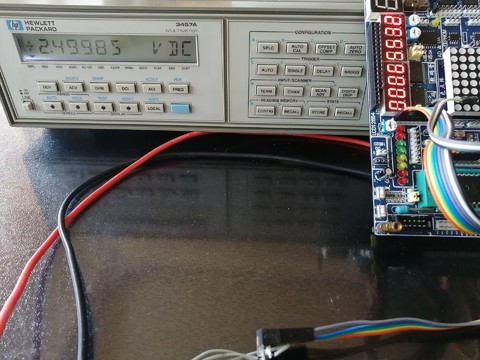

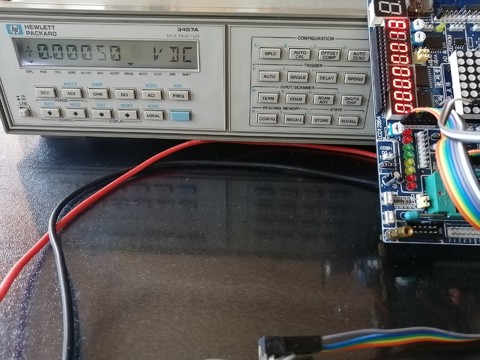

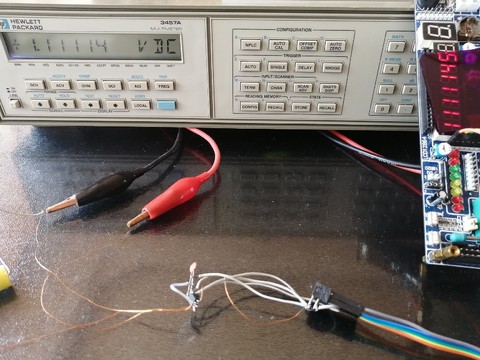

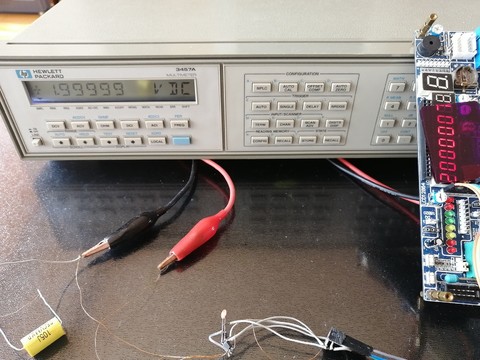

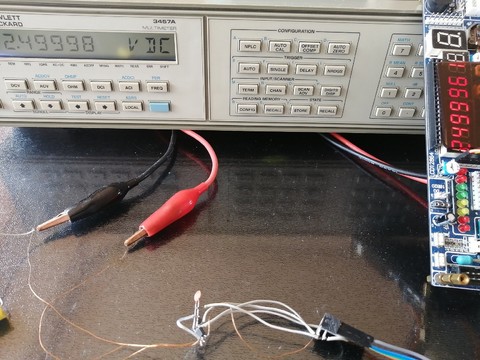

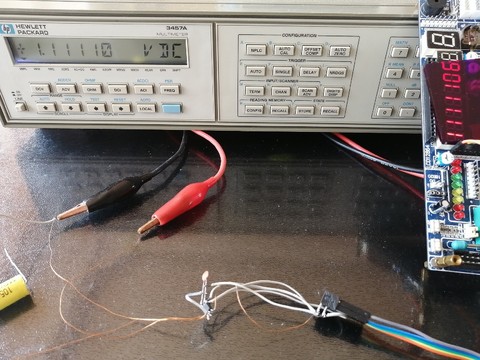

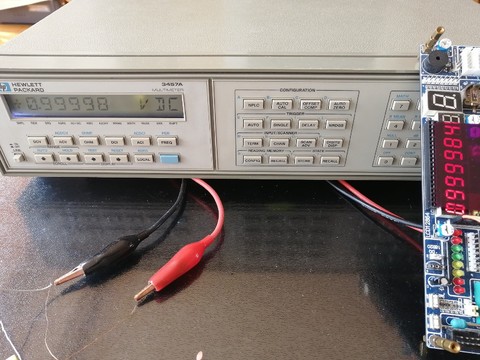

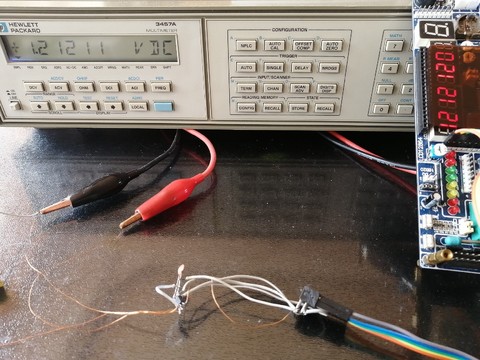

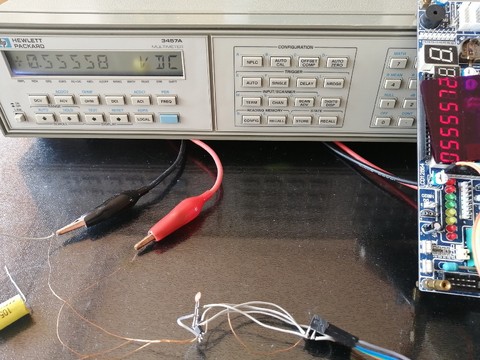

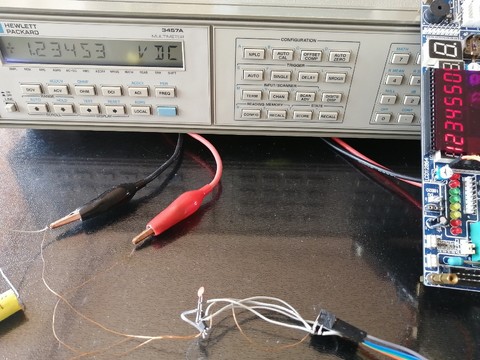

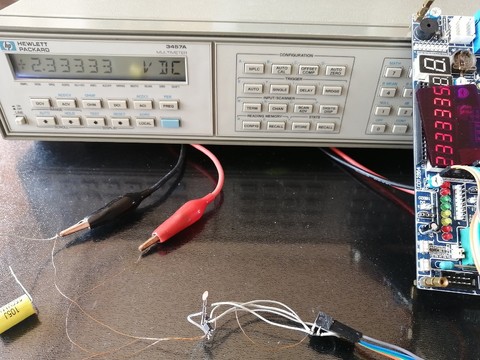

这是步进图

wgsd · 2020-3-16 16:04:46

本帖最后由 wgsd 于 2020-3-16 16:16 编辑

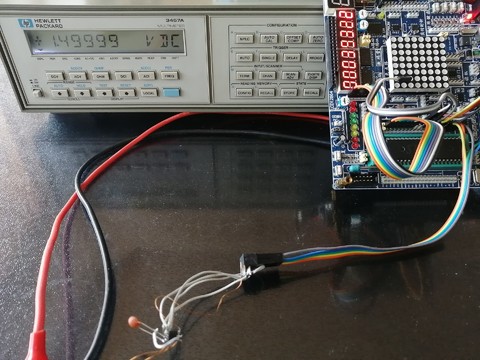

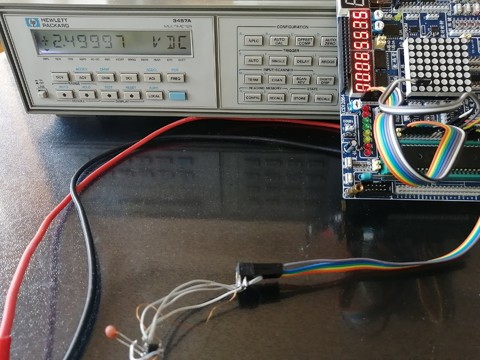

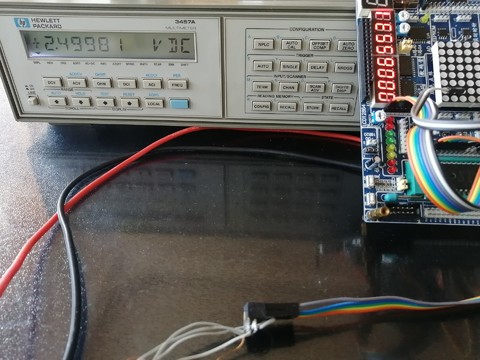

再来一个视频看看稳定性
VID_20200315_151357[psyoukuplayer]XNDU5MDMzNjYyOA==[/psyoukuplayer]

kyhwhb · 2020-3-16 16:10:34

很复杂，看不懂！

wgsd · 2020-3-16 16:27:49

巍巍兴安发表于 2020-3-16 16:10
很复杂，看不懂！

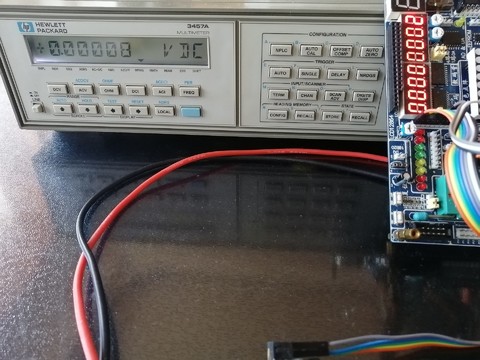

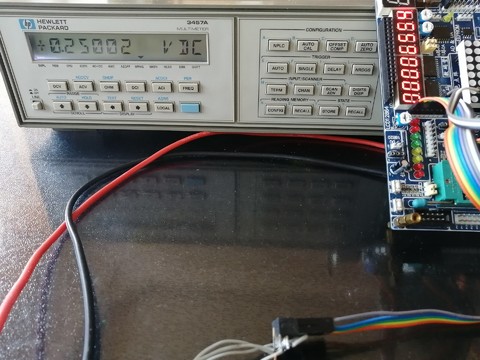

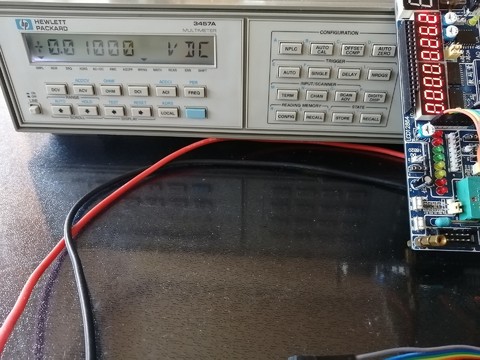

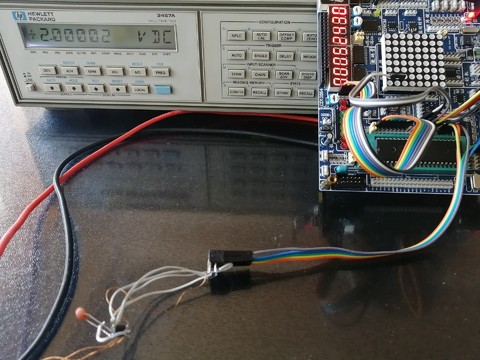

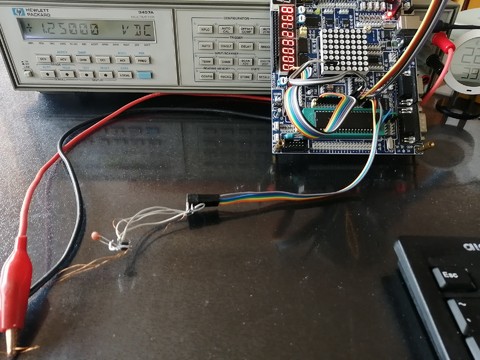

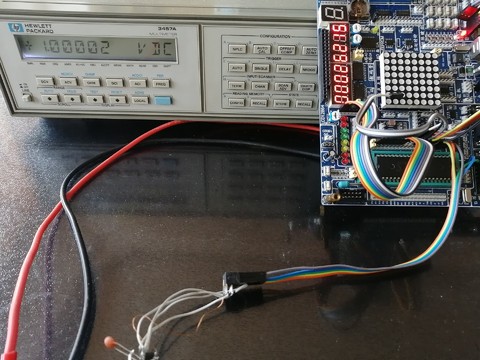

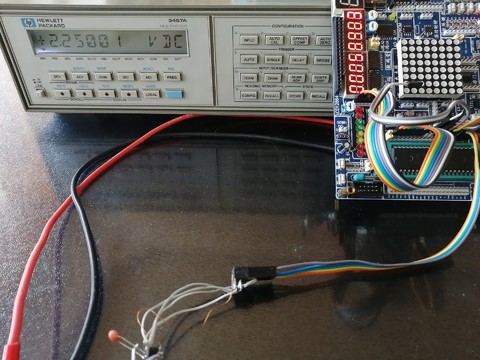

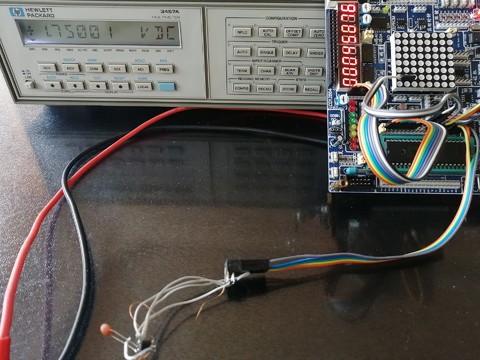

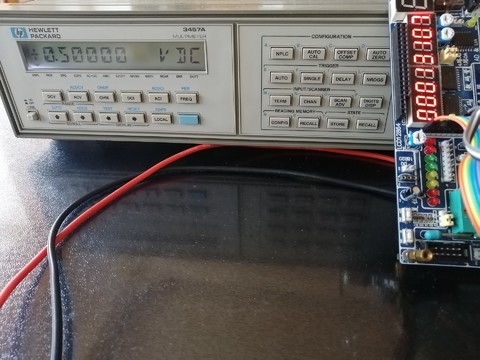

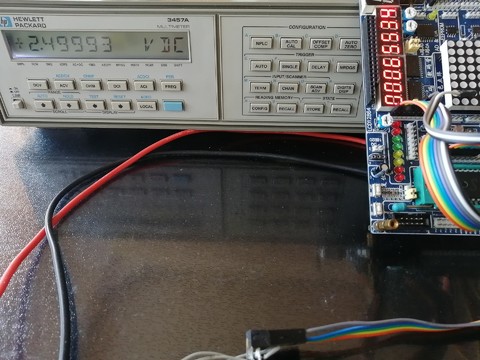

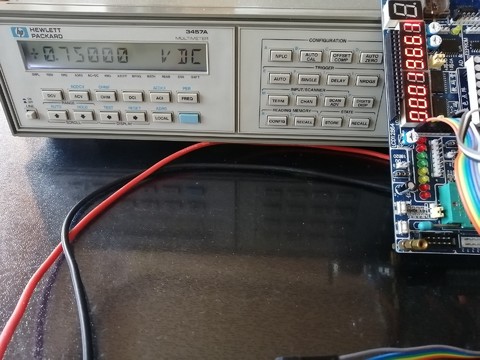

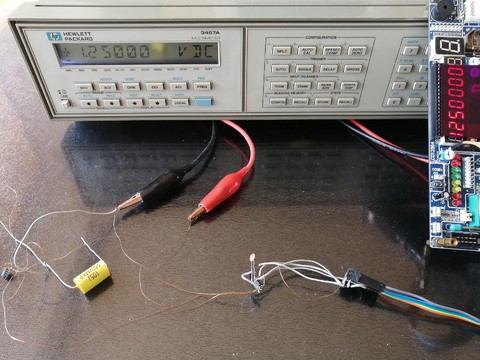

怎么会呢，第一图就是让它输出2.25V，第二图是2V，接着是1.75V、1.5V、1.25V、1V...
就是可调电源了，想要1.12345V就输入想要的值了。

闻雨听风 · 2020-3-16 18:12:02

不错，感谢分享！

勇闯沙滩 · 2020-3-16 18:51:03

视频在1,25V看着很稳，其他档也能一样吧。

wgsd · 2020-3-16 19:13:23

勇闯沙滩发表于 2020-3-16 18:51
视频在1,25V看着很稳，其他档也能一样吧。

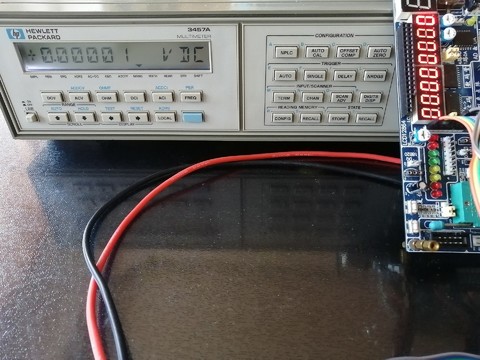

稳不稳看基准，基准是MAX6325，远不是AD584能比的，没有其它档，是无级随便调的，图给的几个点电压就是让大家看看线性，与理论值没有误差。

光速飞行 · 2020-3-17 02:19:16

玩单片机很好

fslichong · 2020-3-17 12:35:30

我就羡慕你们会玩单片机，谁可以教教我呀，还有那台表好漂亮

fslichong · 2020-3-17 12:36:53

还有，可不可以公布一下电路图和软件让大家学着试制一下

月台故事 · 2020-3-18 13:17:45

不错学习

wgsd · 2020-3-19 13:17:29

fslichong 发表于 2020-3-17 12:36
还有，可不可以公布一下电路图和软件让大家学着试制一下

看题目，只是试玩，我字母都认识不几个就别提软件了，前天忙乎一天，才把单片机显示输入的数字，转换成显示输入电压值，刚拍了几张照片。目前这个AD5541DAC，一只的精度只能到5位数，第六位数变化一下就是近4个字，想要第六位数一个字一个字的变化至少还得加一片DAC，或换高位数的DAC。

月台故事 · 2020-4-2 21:08:11

不错不错

wgsd · 2020-4-3 09:10:13

月台故事发表于 2020-4-2 21:08
不错不错

初步入手，还没方向。

499719308 · 2020-4-3 09:14:11

wgsd · 2020-4-3 09:52:51

499719308 发表于 2020-4-3 09:14

这擦边球也不改变方向？比基准稳！
