VAR-1819基准源较隐蔽的电阻开焊故障一例

发表于：2020-4-11 19:59:00 2013
标准件&校基准源
主题类别: 维修
标准件类型:
仪表品牌: 其它品牌
型号或关键字: DT830-VAR-1819电压电流基准源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
      DT830-VAR-1819电压电流基准源高压档测试不正常，经反复查找就是一电阻开焊所致

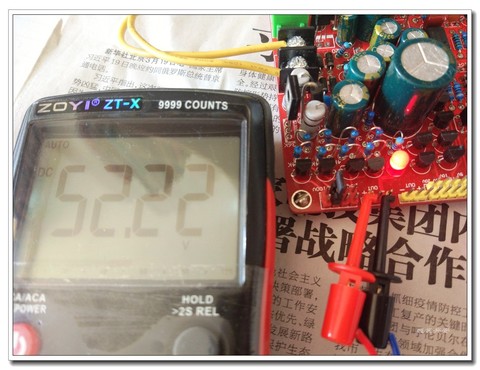

75V档实测显示52.22V

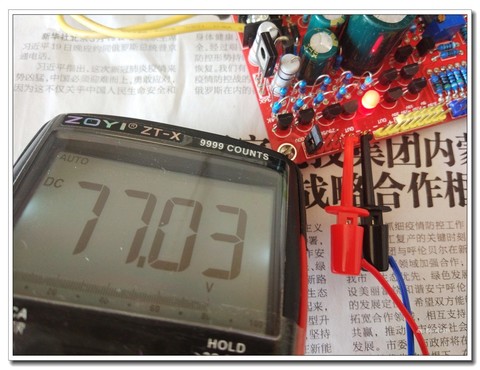

100V档实测显示77.03V

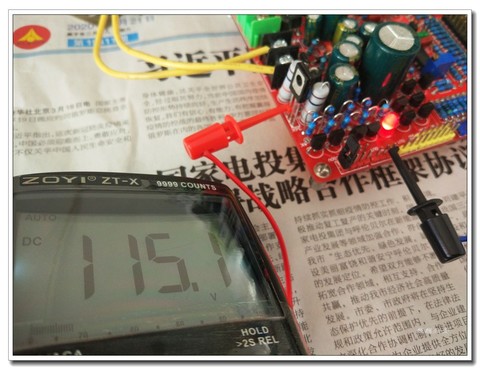

开始以为供电不足，实测调整管13003输出115V很稳定

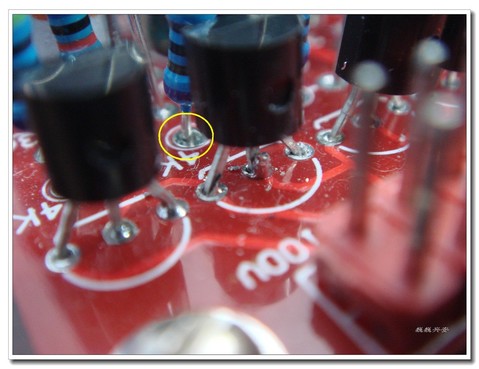

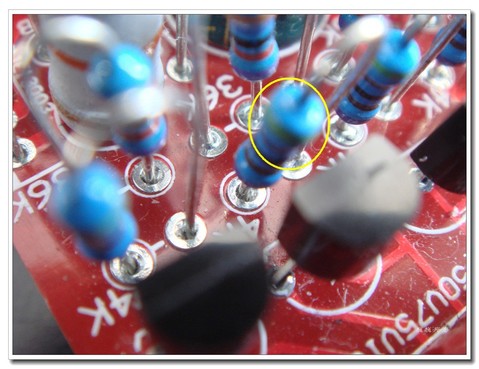

于是触碰相关器件，发现这个4K电阻有松动迹象----物流运输挤压所致
431似更换过，之前故障应该不明显，因为坛主对25V 50V 75V 100V四档都已完成标定

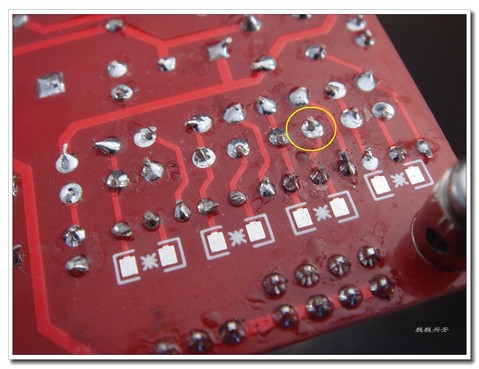

翻过来放大镜观察就清晰了

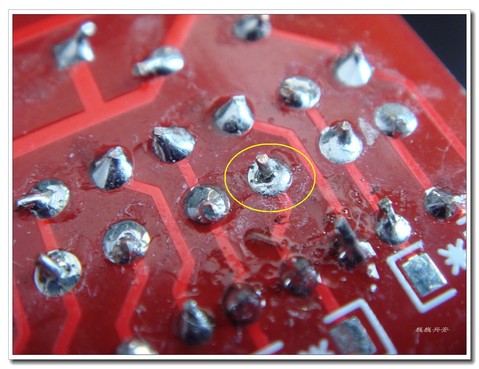

微距拍照

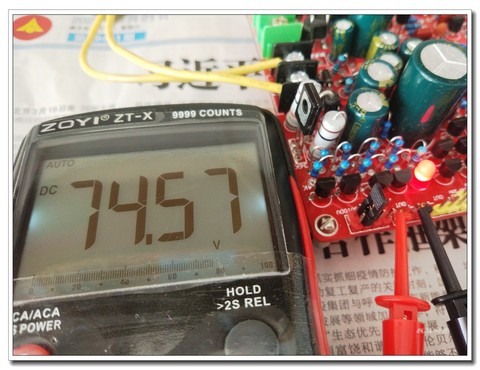

补焊以后正常了。75V档实测显示74.57V

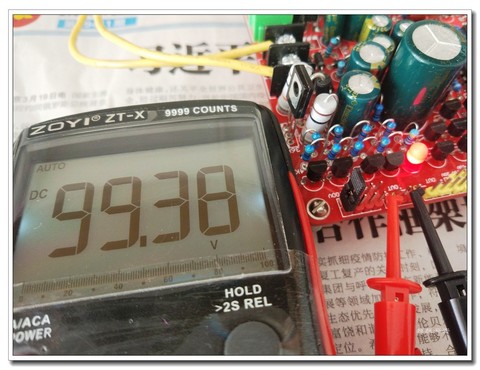

100V档实测显示99.38V，发现zt-x的测试都比标定值低5个字左右。

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（5）

43545 管理员 2020-4-11 20:10:49
细心的人。431没有更换过，是有几块焊反了，重新焊。
2020-4-11 20:10:49 回复
月台故事 数字大师 2020-4-12 10:17:35
厉害厉害
2020-4-12 10:17:35 回复
wgh1027 数字大神 2020-4-12 12:19:08
人工焊接，虚焊难免。
2020-4-12 12:19:08 回复
lxd7343 数字梦想家 2020-4-12 20:06:20
嗯，别说手工的东西，就是自动化流水线也有虚焊的时候。不过这故障确实难以查找
2020-4-12 20:06:20 回复
月台故事 数字大师 2020-4-13 07:57:58
挣钱了
