也拆SO2电流电压表

wgsd 楼主     数字大神 2020-4-21 17:30:26
ynkmzyl 发表于 2020-4-21 17:21
三位半40包邮，肯定得受累手动拧一下啦，原理差不多

原理不说，这个可以一屏显示7位，虽然只有5位有效

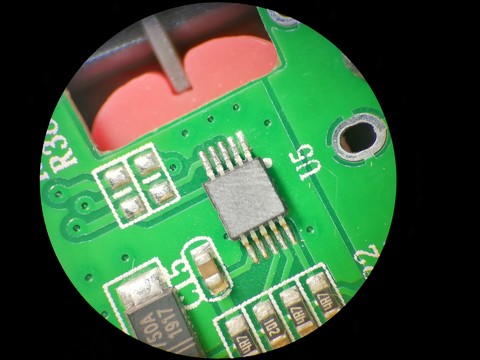

再给你一张放大图，再猜猜看。
2020-4-21 17:30:26 回复
ynkmzyl 数字大师 2020-4-21 17:37:29
wgsd 发表于 2020-4-21 17:30
原理不说，这个可以一屏显示7位，虽然只有5位有效

再给你一张放大图，再猜猜看。

不是226我把它吃了，量程、参数一毛一样，你量一下4、5脚是不是通单片机的即可验证。数字多不就和U表一样软件作弊呗，注意它是倒着装的
2020-4-21 17:37:29 回复
kyhwhb 数字大神 2020-4-21 17:45:23
本帖最后由 巍巍兴安 于 2020-4-21 17:49 编辑
ynkmzyl 发表于 2020-4-21 17:37
不是226我把它吃了，量程、参数一毛一样，你量一下4、5脚是不是通单片机的即可验证。数字多不就和U表一样 ...

以下引用数码论坛————”图片看不清貌似是ti的ina226，高边电压电流取样监控ic，内部应该16位adc，最大电压36v，所以电压量程最高只能36v以下，厂家定了个30v最高，精度嘛算算就知道了”

2020-4-21 17:45:23 回复
ynkmzyl 数字大师 2020-4-21 17:49:15
巍巍兴安 发表于 2020-4-21 17:45
以下引用数码论坛————”图片看不清貌似是ti的ina226，高边电压电流取样监控ic，内部应该16位adc，最 ...

简直一毛一样名称是啥，便宜的话淘个来改着玩
2020-4-21 17:49:15 回复
kyhwhb 数字大神 2020-4-21 17:54:12
ynkmzyl 发表于 2020-4-21 17:49
简直一毛一样名称是啥，便宜的话淘个来改着玩

只是一个坛友的回帖，其他就不知道了。
2020-4-21 17:54:12 回复
wgsd 楼主     数字大神 2020-4-21 18:00:04
ynkmzyl 发表于 2020-4-21 17:37
不是226我把它吃了，量程、参数一毛一样，你量一下4、5脚是不是通单片机的即可验证。数字多不就和U表一样 ...

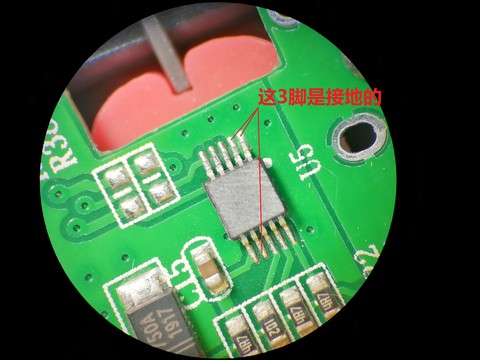

图上3脚是接地的，你吃吧
2020-4-21 18:00:04 回复
wgsd 楼主     数字大神 2020-4-21 18:01:44
巍巍兴安 发表于 2020-4-21 17:45
以下引用数码论坛————”图片看不清貌似是ti的ina226，高边电压电流取样监控ic，内部应该16位adc，最大 ...

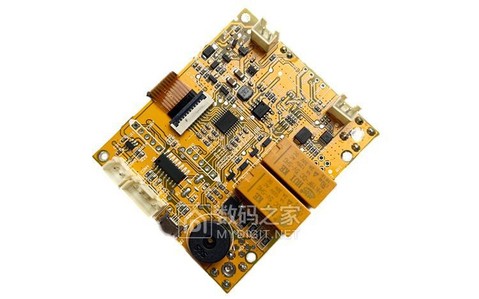

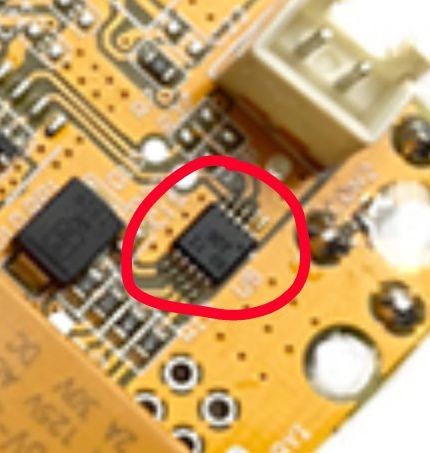

和这个应该是同款。
2020-4-21 18:01:44 回复
ynkmzyl 数字大师 2020-4-21 18:07:08
wgsd 发表于 2020-4-21 18:00
图上3脚是接地的，你吃吧

2脚不用可以接地吧，寄来我吃掉你是白嫖来的吧，这东西缺个USB口
2020-4-21 18:07:08 回复
wgsd 楼主     数字大神 2020-4-21 18:10:40
ynkmzyl 发表于 2020-4-21 17:49
简直一毛一样名称是啥，便宜的话淘个来改着玩

16位在2.5V基准时，可以精确到38uV，不知这些电路基准电压多少，更主要的还有基准稳定性。
2020-4-21 18:10:40 回复
wgsd 楼主     数字大神 2020-4-21 18:14:44
ynkmzyl 发表于 2020-4-21 18:07
2脚不用可以接地吧，寄来我吃掉你是白嫖来的吧，这东西缺个USB口

表测量确认的，你可看图，2脚下的3角型PCB覆铜。
2020-4-21 18:14:44 回复
ynkmzyl 数字大师 2020-4-21 18:18:02
wgsd 发表于 2020-4-21 18:14
表测量确认的，你可看图，2脚下的3角型PCB覆铜。

226不需要外置基准，电路极简单，内部是啥水平也没说。不是226也是226它兄弟。我手里有一个，20毫欧取样电阻，1ma准确，关键是它很便宜毕竟仪表专用的，功能比较少。
2020-4-21 18:18:02 回复
wgsd 楼主     数字大神 2020-4-21 18:20:31
ynkmzyl 发表于 2020-4-21 18:07
2脚不用可以接地吧，寄来我吃掉你是白嫖来的吧，这东西缺个USB口

你可以抢
要什么USB ?
2020-4-21 18:20:31 回复
wgsd 楼主     数字大神 2020-4-21 18:37:47
ynkmzyl 发表于 2020-4-21 18:18
226不需要外置基准，电路极简单，内部是啥水平也没说。不是226也是226它兄弟。我手里有一个，20毫欧取样 ...

没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难说市场定位了。也很可能受市场上动着上百元的USB表刺激了...
2020-4-21 18:37:47 回复
ynkmzyl 数字大师 2020-4-21 18:43:00
wgsd 发表于 2020-4-21 18:37
没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难 ...

应该有的，手册里没有明说罢了，你测一下它的温漂反应推算一下，它内基准水平可能比7501更高
2020-4-21 18:43:00 回复
kyhwhb 数字大神 2020-4-21 19:08:54
wgsd 发表于 2020-4-21 18:37
没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难 ...

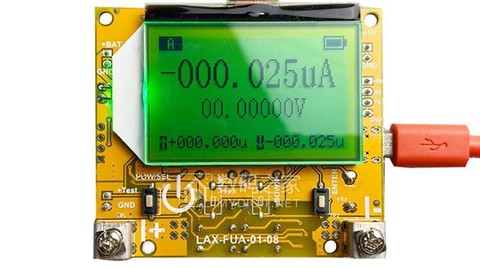

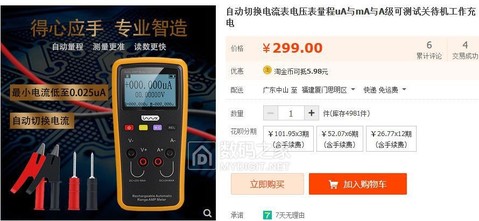

不要999，也不要699, 299就带回家，值得拥有！





2020-4-21 19:08:54 回复
月台故事 数字大师 2020-4-22 05:17:14
怎么这么多  又送啦？
2020-4-22 05:17:14 回复
ynkmzyl 数字大师 2020-4-22 07:38:38
wgsd 发表于 2020-4-21 18:37
没基准以什么作为A/D转换，如果以取样电阻上的电压为准，也只能玩玩了。总之这个表是没有党派的，也就难 ...

这表不是数码论坛搞活动吗，怎么发布在这里？拿来拆着玩还是挺好的
2020-4-22 07:38:38 回复
ynkmzyl 数字大师 2020-4-22 07:55:23
本帖最后由 ynkmzyl 于 2020-4-22 08:59 编辑

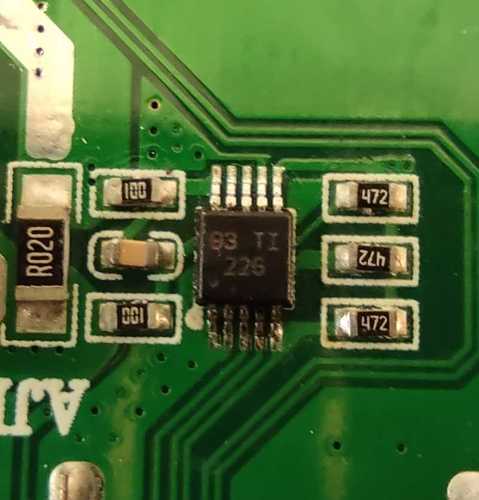

226典型的应用a0就是接地的。不过8脚接地后就没有使用该芯片的电压测量功能？查了一下，共地低侧取样，8脚接地没毛病。
以下程序自动插入未在内容中添加的图片或附件
2020-4-22 07:55:23 回复
表述 数字精灵 2020-4-22 08:21:29
这表位数上去了，但精度没上去。
2020-4-22 08:21:29 回复
kyhwhb 数字大神 2020-4-22 08:52:12
ynkmzyl 发表于 2020-4-22 07:38
这表不是数码论坛搞活动吗，怎么发布在这里？拿来拆着玩还是挺好的

据说本坛也有这个活动。。。。。。
2020-4-22 08:52:12 回复
