也拆SO2电流电压表

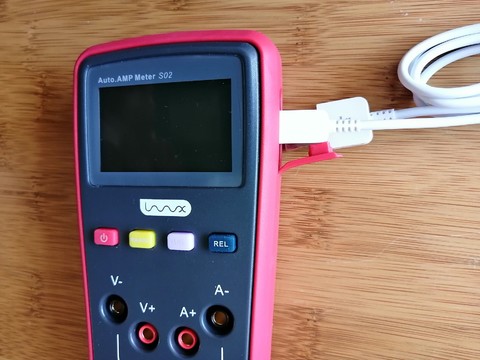

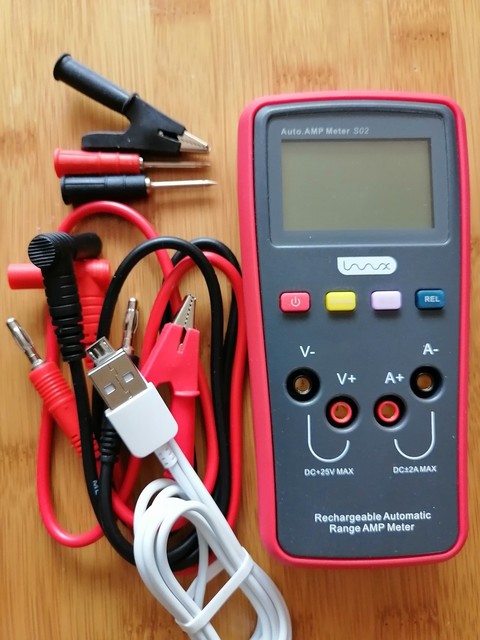

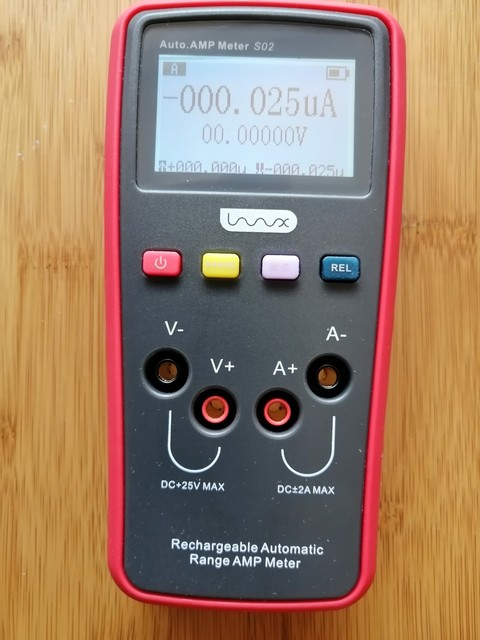

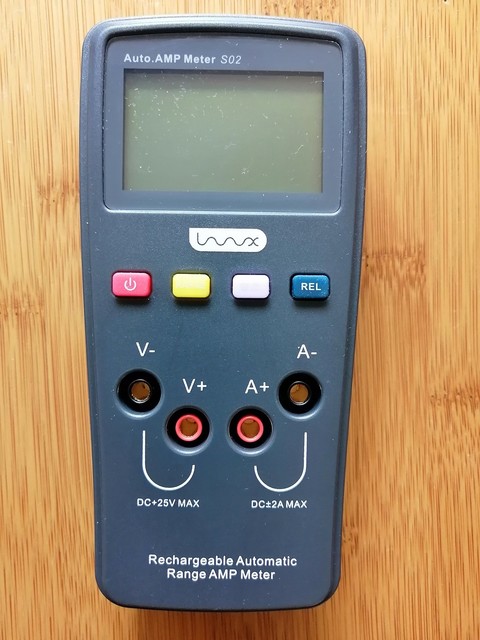

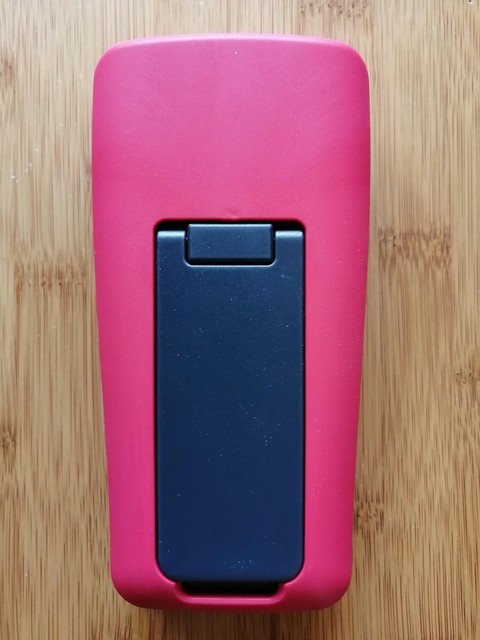

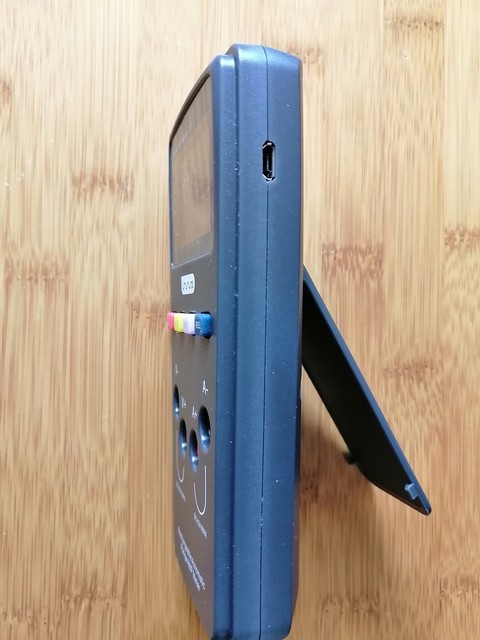

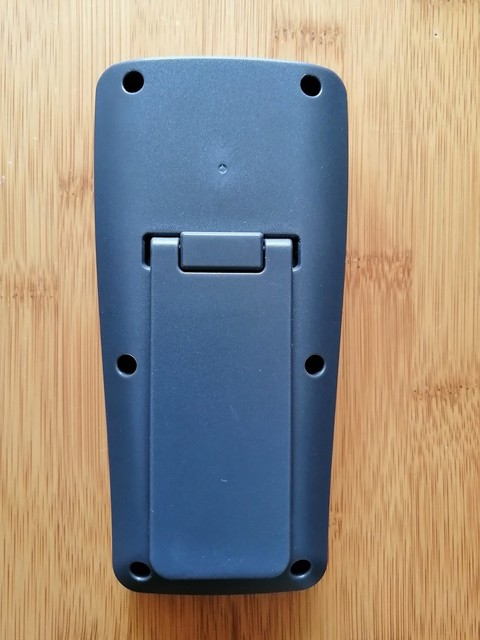

   让人眼前一亮的高位手持电流电压表SO2登场了，外观比较精巧，体积145X71X28mm(包括安键高度)，重量182克，外壳做工比较精细。佩带的表笔线，外径较14AWG粗点，线长0.65米，比较柔软，线阻0.0133欧，橡胶插头，配合两个强壮的铜制鳄鱼夹和两个铜制表笔探针，使用很方便。屏幕贴膜很细致，在放大镜下也难以发现与屏幕的错位，以为没有呢，用手在边角抠一下，确实存在。

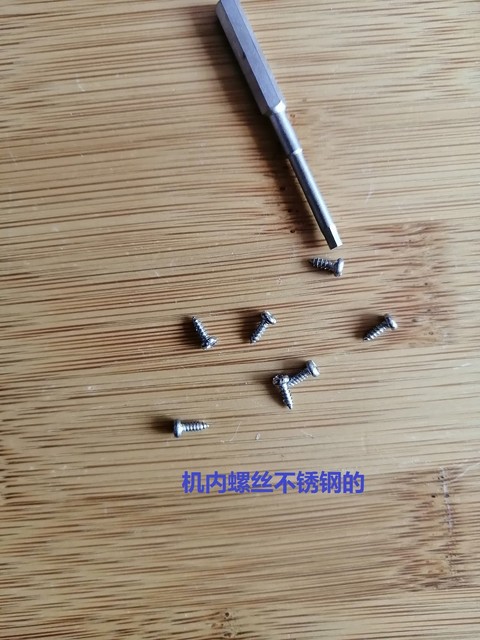

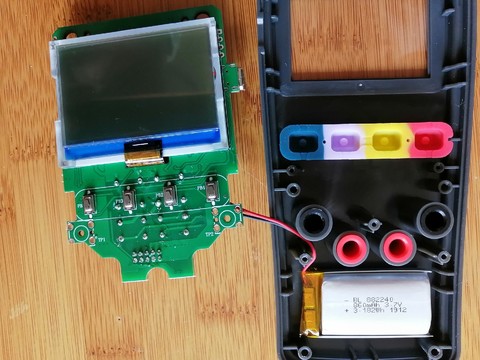

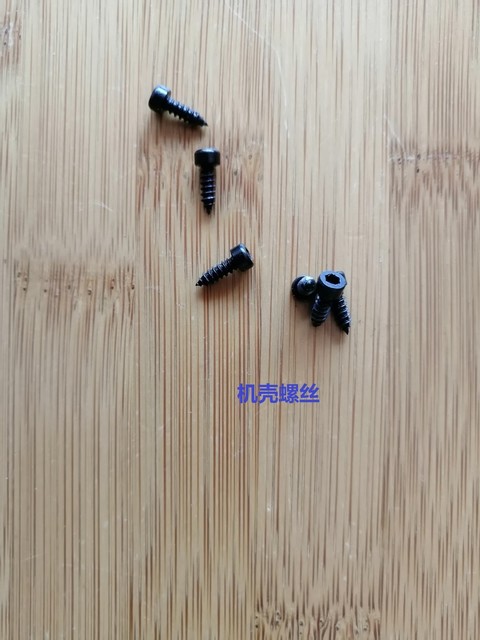

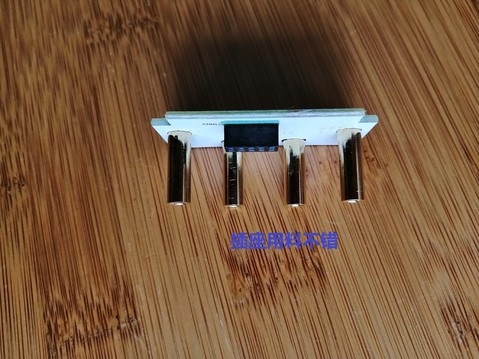

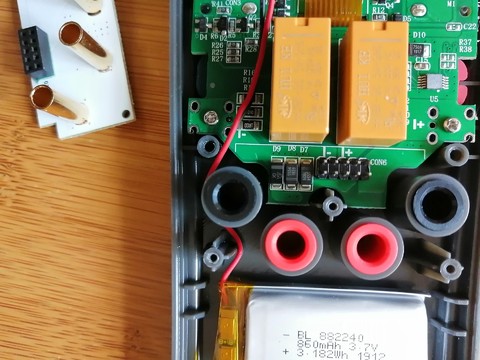

       外壳螺丝是较好的煮黑内六脚螺丝，内部线路板上用的也是不锈钢螺丝，表笔插座用料也很好，而且还穿的黄马褂。特别是用的锂电池这点很好，不必顾忌电池使用问题，表内自带充电管理芯片，可通过配带的USB连线，与电脑通信和充电。内部做工也很上心，没有任何飞线，全是插件连接，PCB的布局也很整洁。总之，不管性能如何，是款用料不错，制作用心的小表，只要肯投入，下功夫，才能有发展，性能不是一下子做好的，需要逐步改进提高。

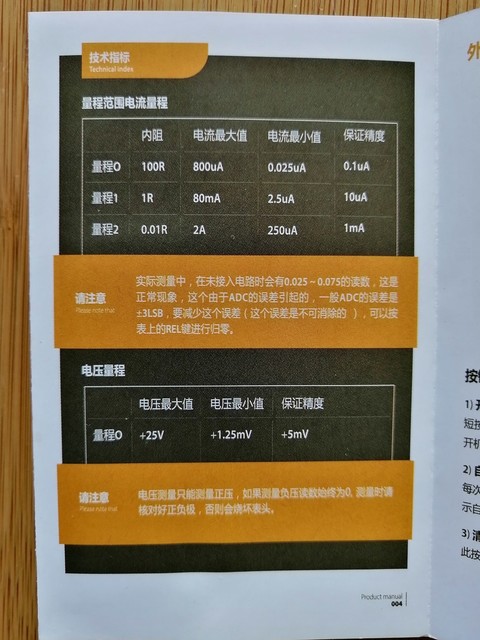

       简单的测试了一下电压和小电流，因为测大电流，手边没有合适的电源，还得搬出沉重的放大器取其电源，所以大电流留给网友测试吧。从测试情况看，精度与厂家说明书吻合，电流步进0.025uA，电压步进1.25mV，似乎刚达到4位半的水平，也因此失去了屏幕信息带来的惊奇，希望厂家在精度上再上一个台阶，充分展现它的新特点。

不说了，还是大家看图吧，待时间再详细探究内部架构。

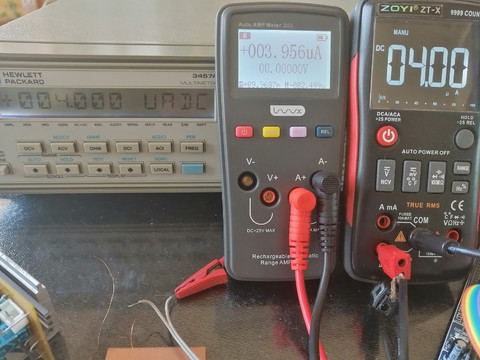

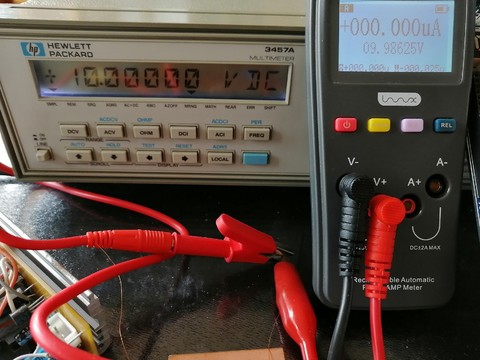

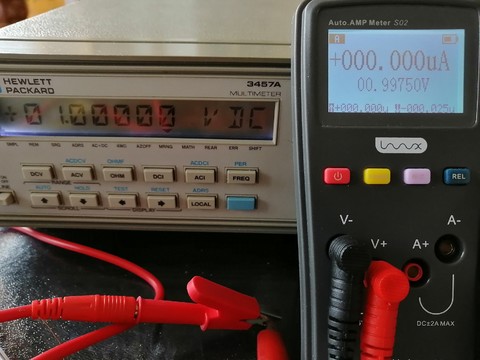

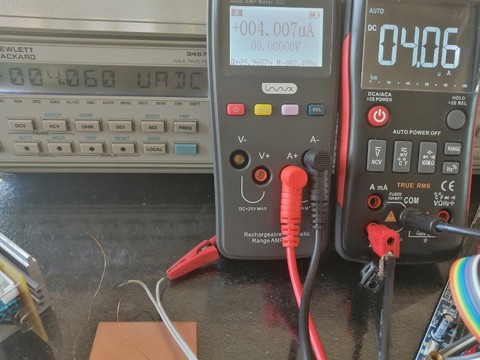

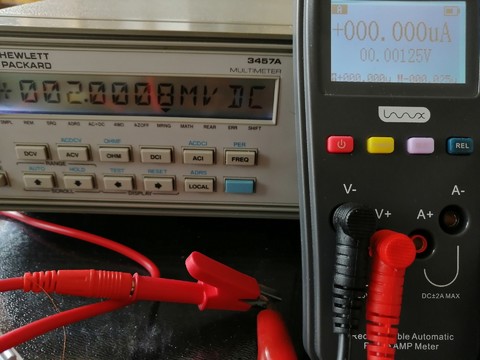

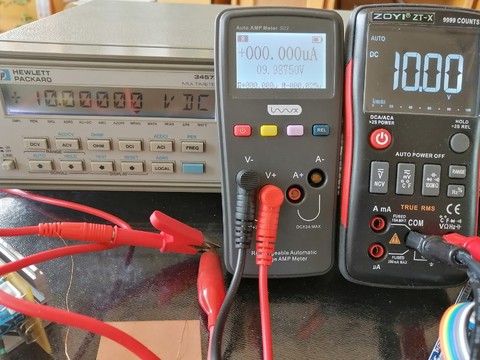

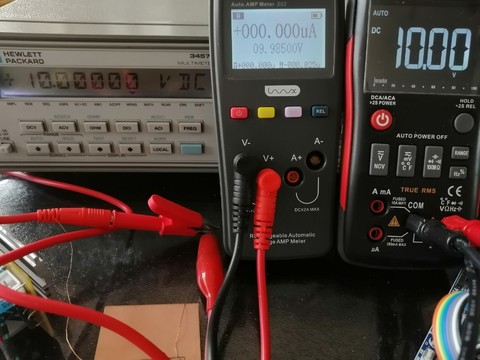

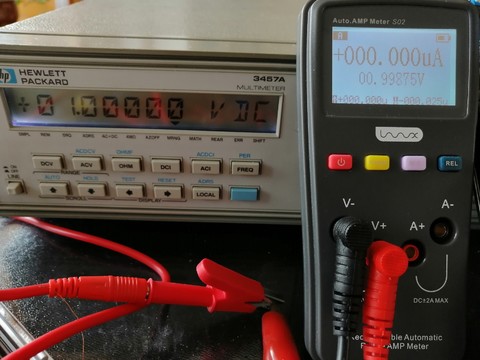

下面是电压测试图

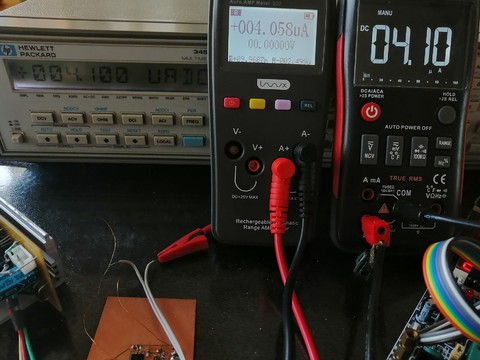

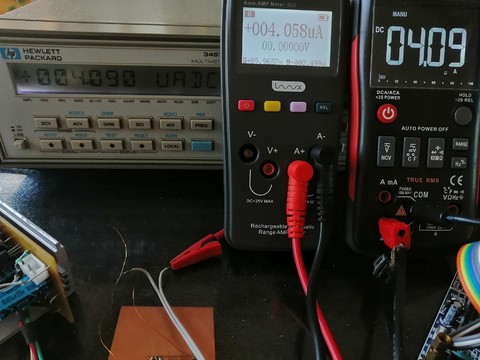

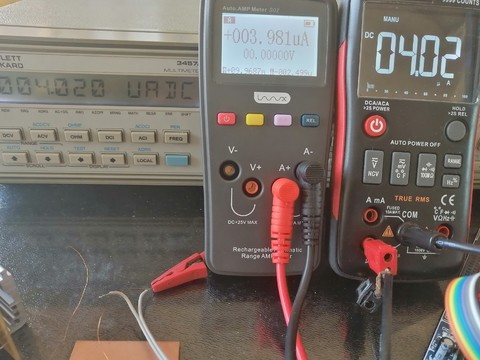

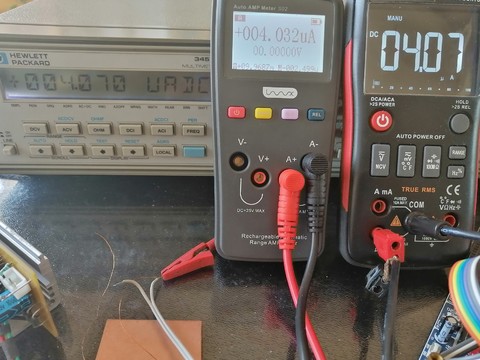

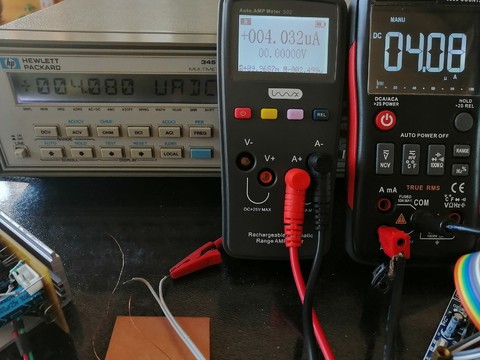

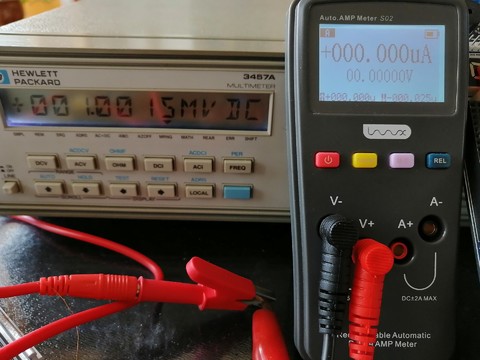

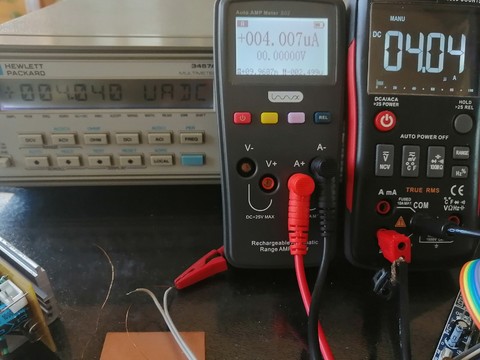

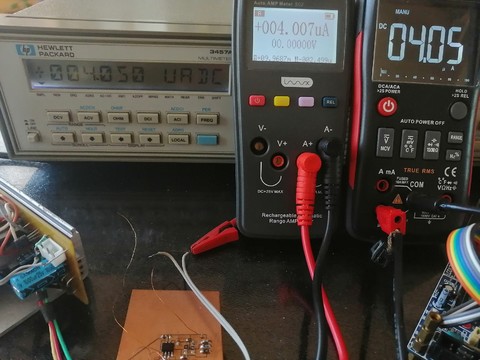

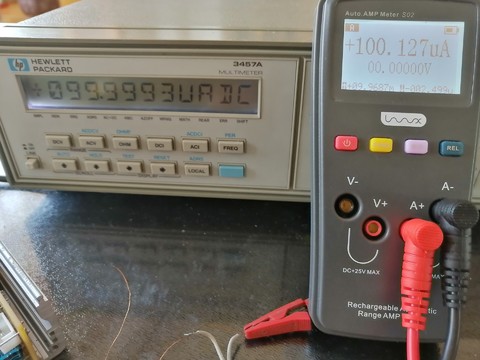

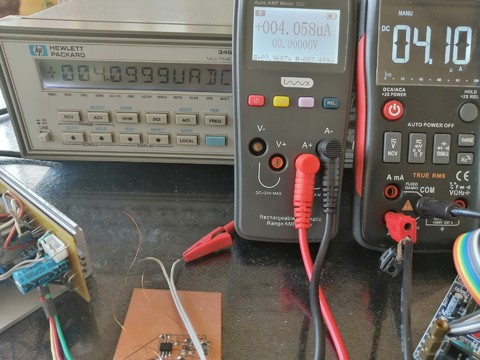

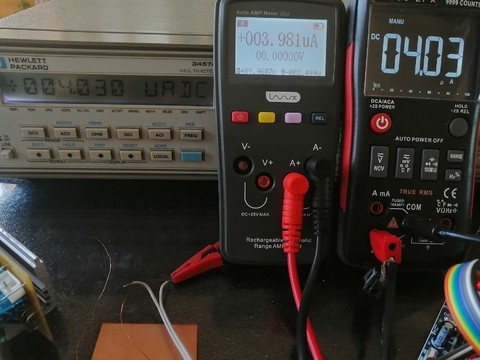

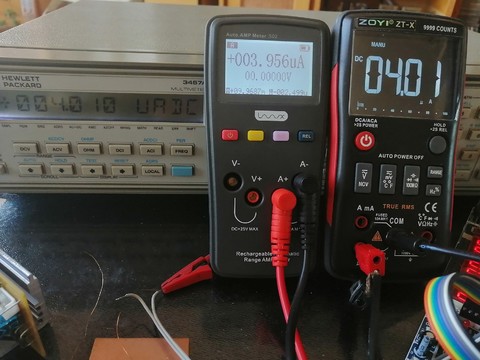

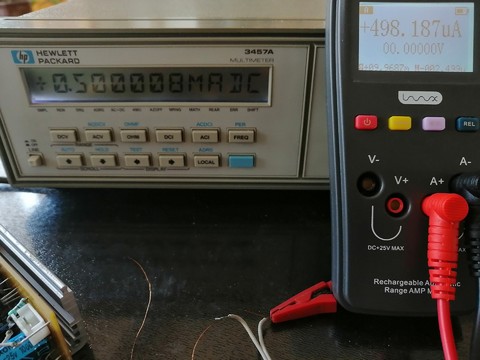

下面是电流测试图

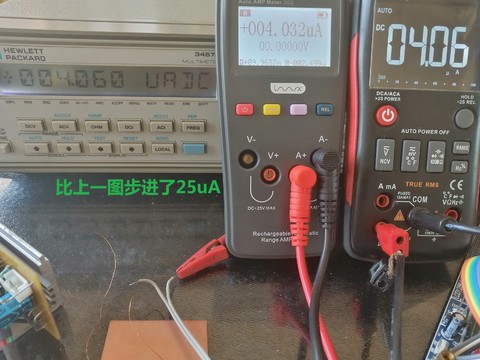

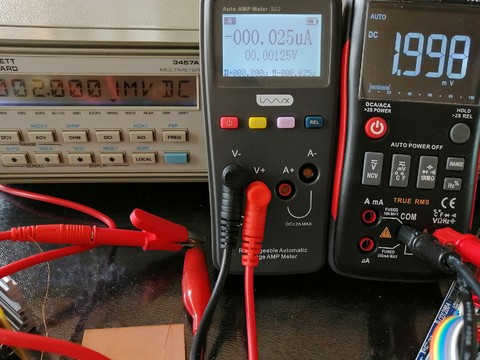

图中“比上一图步进了25uA”写错了，应是25nA。

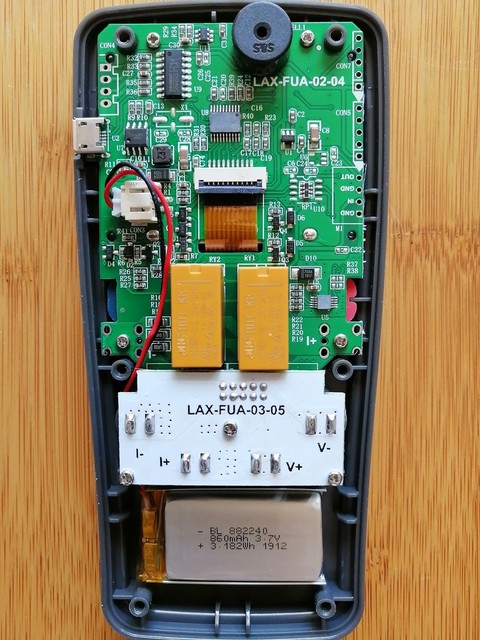

你这个清楚多了，U8是MCU吧，U5才是ADC？ 看起来象ina226，从结果来看达不到四位半的水平，也就是个普通三位半水平(坐实了ina226)，搞不懂造这么个玩意出来有个啥用。

两个负极是相通的吗?电流和电压负极相互隔离，用起来是不是更方便点?

我看最大电流和电压4A-25V，那么小的电流和电压用的真不多，适合搞设计用的。

红色护套喜庆，这表是来展示做工的

ynkmzyl 发表于 2020-4-21 12:14
你这个清楚多了，U8是MCU吧，U5才是ADC？ 看起来象ina226，从结果来看达不到四位半的水平，也就是个普通 ...

好生数数，小数点前面是两位，后面三位有效，不是4位半？

wgsd 发表于 2020-4-21 13:43
好生数数，小数点前面是两位，后面三位有效，不是4位半？

那你要这么说，我的表可以从1000v量到0.1毫伏。这算几位的？嘿嘿

SG830 发表于 2020-4-21 12:30
两个负极是相通的吗?电流和电压负极相互隔离，用起来是不是更方便点?

两者不通，用万用表测量，电压地对电流地有正0.6V的电压差，但又不是简单的通过一个二极管连接，可以电压电流同时测量，和厂家介绍的一样，不正确的连接，测量同一个电压电流源会有8uA的温差。测量两个不同的源，没有发现误差。

勇闯沙滩 发表于 2020-4-21 12:35
我看最大电流和电压4A-25V，那么小的电流和电压用的真不多，适合搞设计用的。 ...

精度不比4位半强。

ynkmzyl 发表于 2020-4-21 13:46
那你要这么说，我的表可以从1000v量到0.1毫伏。这算几位的？嘿嘿

哈哈，是同一个档吗？ 按你的逻辑，我的表可以A到PA，应该是多少位了。

巍巍兴安 发表于 2020-4-21 13:42
红色护套喜庆，这表是来展示做工的

人家都向黄皮看齐。

谁发明的？  搞这么多位显示啥意思？ 这是要跟U表比位数吗？

wgsd 发表于 2020-4-21 14:03
精度不比4位半强。

那就没意思了，这表究竟针对哪些群体设计的。

hc061218 发表于 2020-4-21 15:22
谁发明的？  搞这么多位显示啥意思？ 这是要跟U表比位数吗？

为升级备用

wgsd 发表于 2020-4-21 16:13
为升级备用

看板上还有多个接口空置着

这款表从做工上来说不差，就是精度和稳定性还差点意思，我那个表测电压尾数不稳，飘的头疼，

wgsd 发表于 2020-4-21 14:02
两者不通，用万用表测量，电压地对电流地有正0.6V的电压差，但又不是简单的通过一个二极管连接，可以电压 ...

电压档内阻是多大的？

jltzmy 发表于 2020-4-21 16:24
这款表从做工上来说不差，就是精度和稳定性还差点意思，我那个表测电压尾数不稳，飘的头疼， ...

肯定稳不住啊，226就三位半的水平后面一串都是噪声娱乐数字

wgsd 发表于 2020-4-21 14:08
哈哈，是同一个档吗？ 按你的逻辑，我的表可以A到PA，应该是多少位了。 ...

三位半40包邮，肯定得受累手动拧一下啦，原理差不多
