人生第一只万用表胜利81D测试

发表于：2020-4-29 13:01:52 5698
万用表
主题类别: 实测（简单)
仪表品牌: 胜利（VICTOR）
显示方式: 4000字
型号或关键字: 胜利81D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

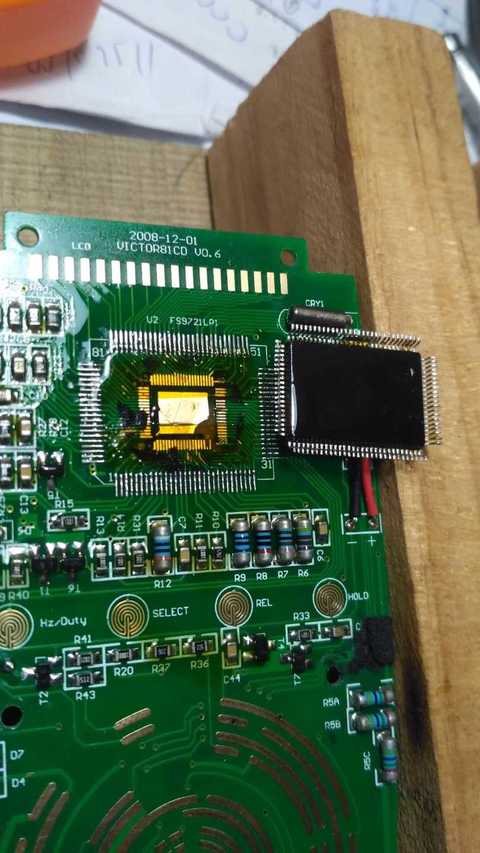

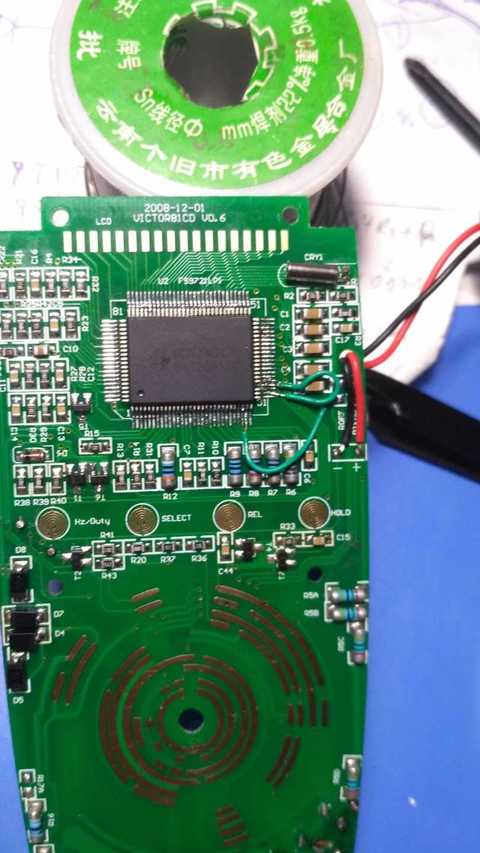

测一个我的第一只万用表（没用过指针的，14年买的）。胜利81D，这个时期的81D用的是FS9721 LP1芯片，主板预留硬芯焊盘，可以方便的铲牛屎换硬芯。原装芯片有点小贵，用的替代芯片！（牛屎没铲好，断线了，造成功能异常，外部飞线解决）

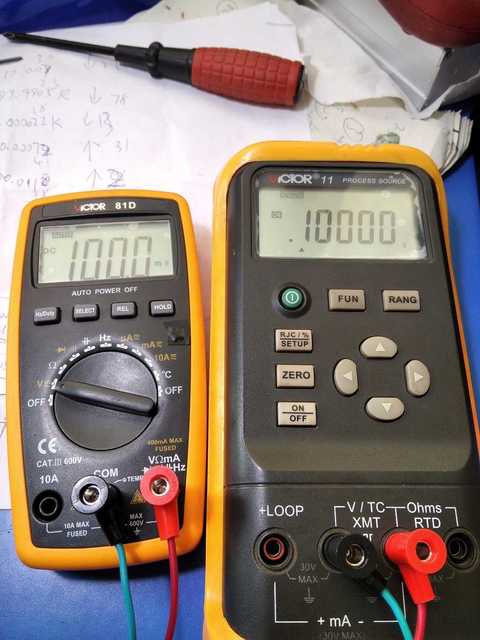

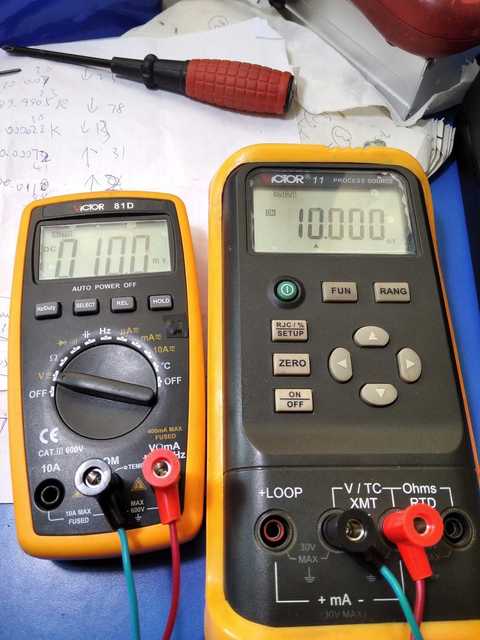

测试一下，电位器校准的表也就这样了。虽然只有三位半，但是，稳定性还是不够好，需要经常校准。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

hc061218 楼主     数字王者 2020-4-29 13:03:56

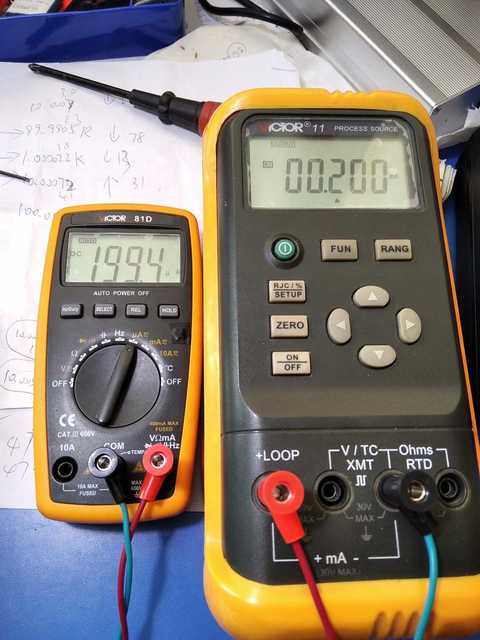

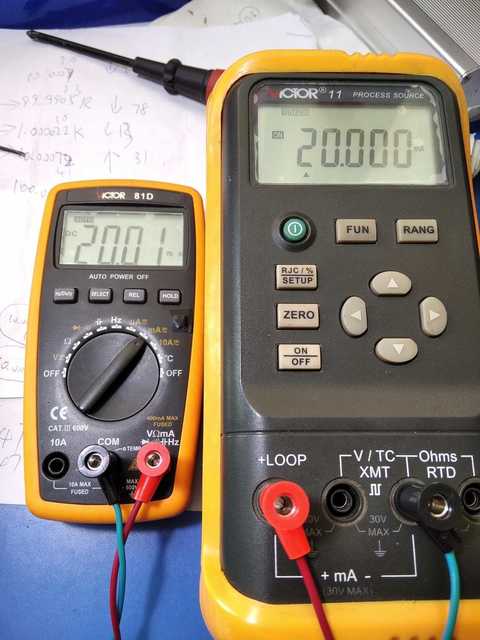

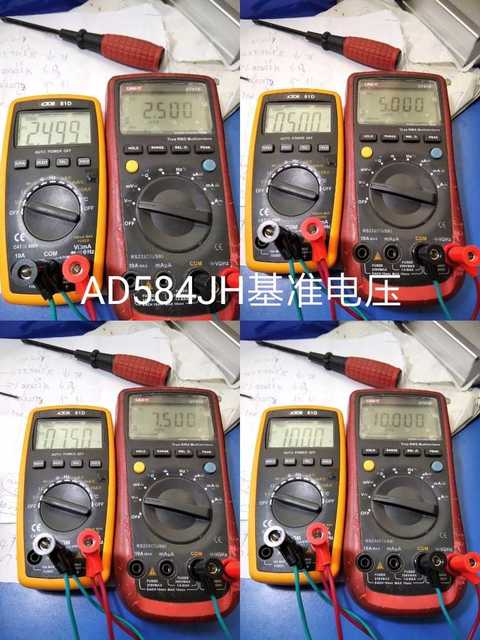

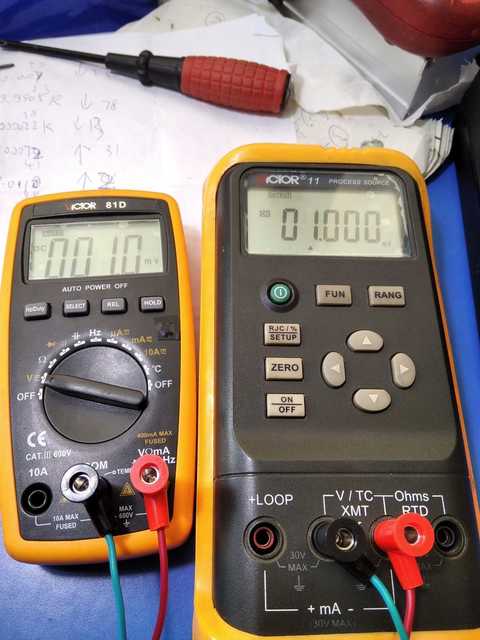

电压精度测试，重新校准的，还不错。
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 13:03:56 回复
hc061218 楼主     数字王者 2020-4-29 13:07:24

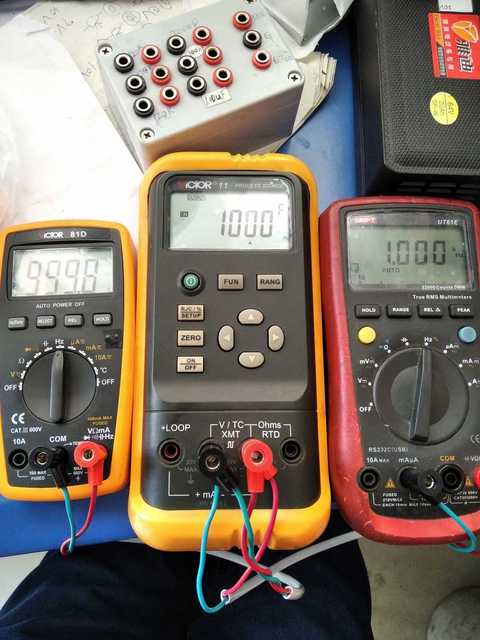

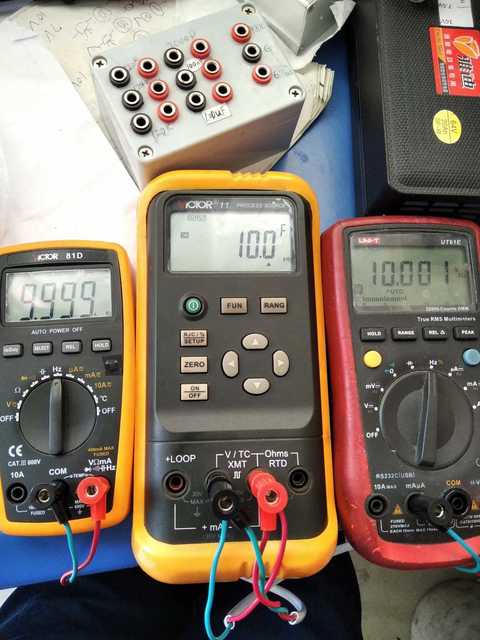

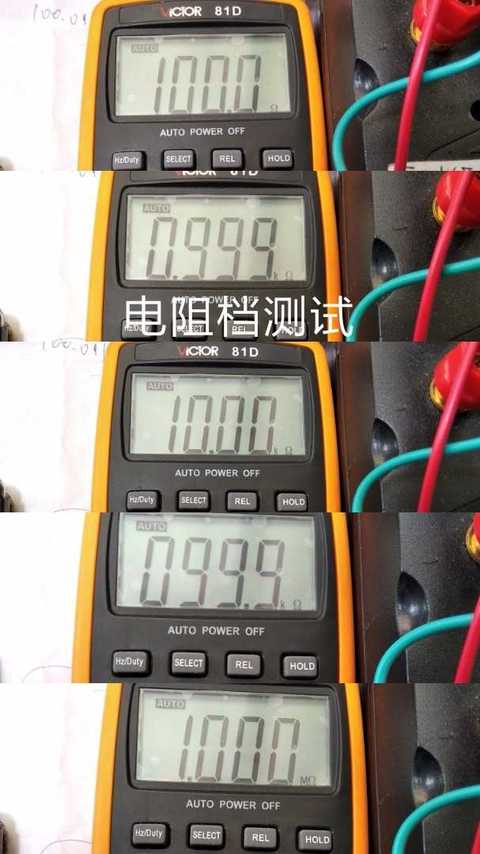

电阻档精度还可以。
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 13:07:24 回复
hc061218 楼主     数字王者 2020-4-29 13:08:56

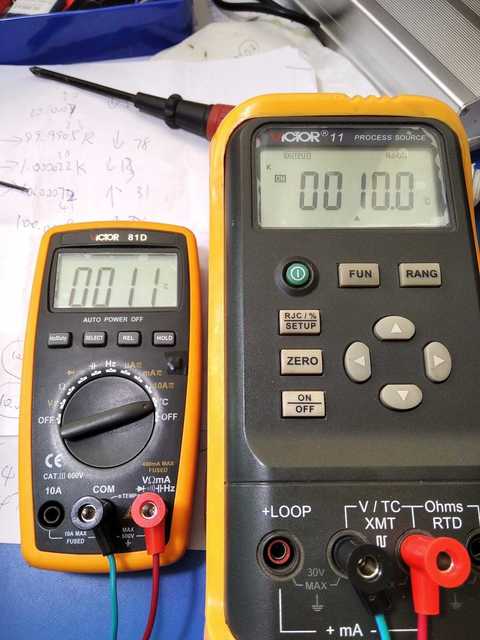

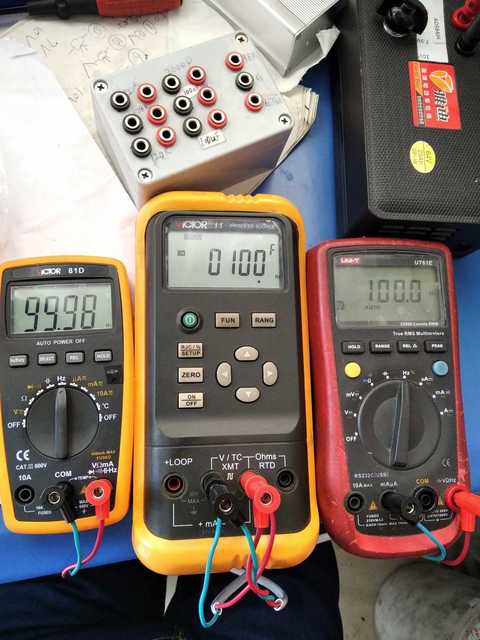

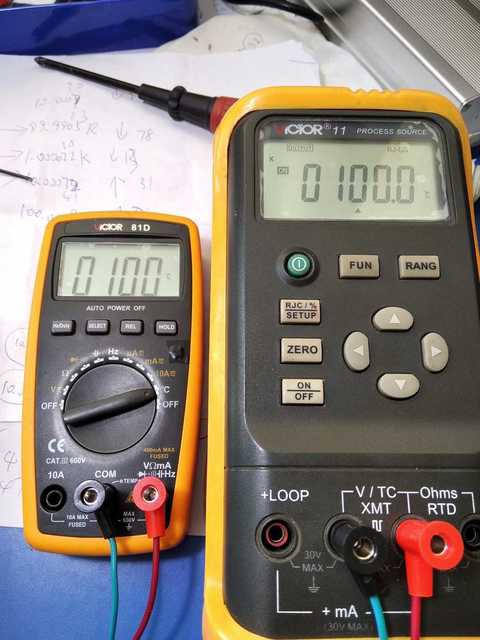

温度档，也就看看吧，万用表测温度也就是大概！
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 13:08:56 回复
hc061218 楼主     数字王者 2020-4-29 13:13:38

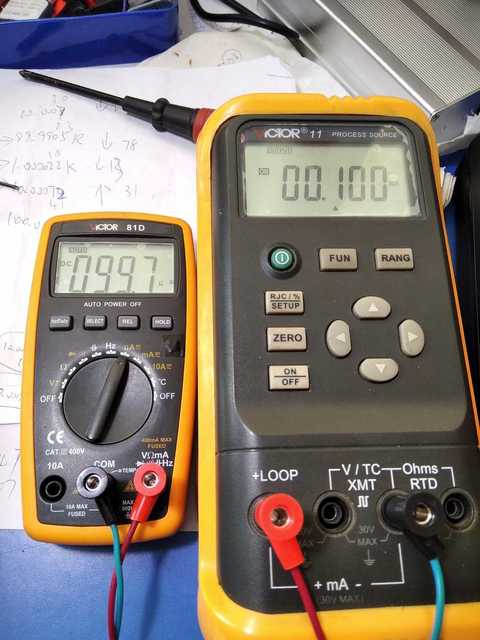

频率档测试，也凑合看，基准也未必一字不差！
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 13:13:38 回复
qjf11 数字大师 2020-4-29 13:14:00
替代芯片是CG开头，北京双竞产的？
2020-4-29 13:14:00 回复
hc061218 楼主     数字王者 2020-4-29 13:15:42

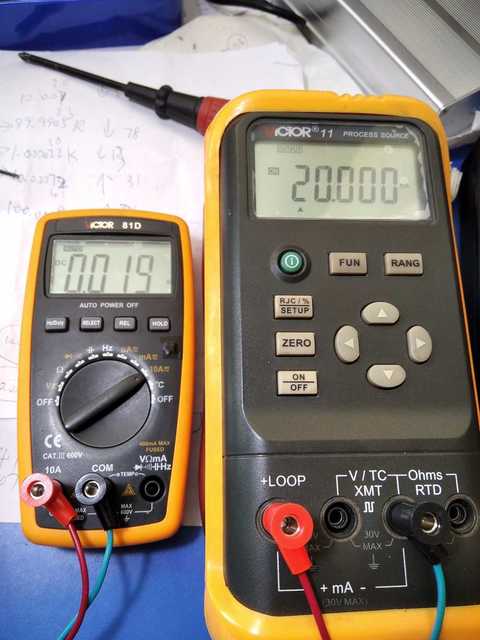

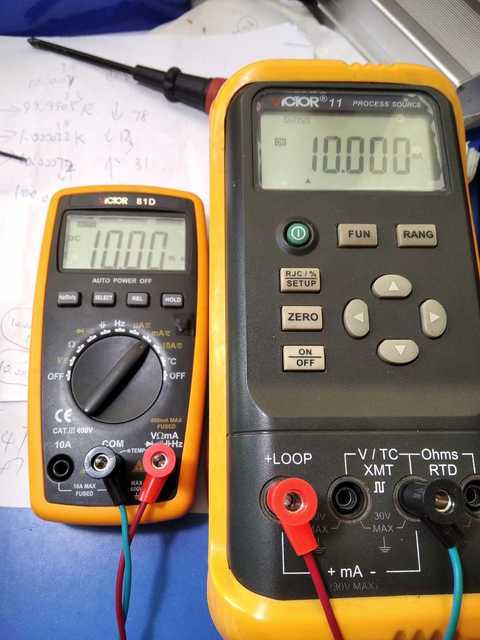

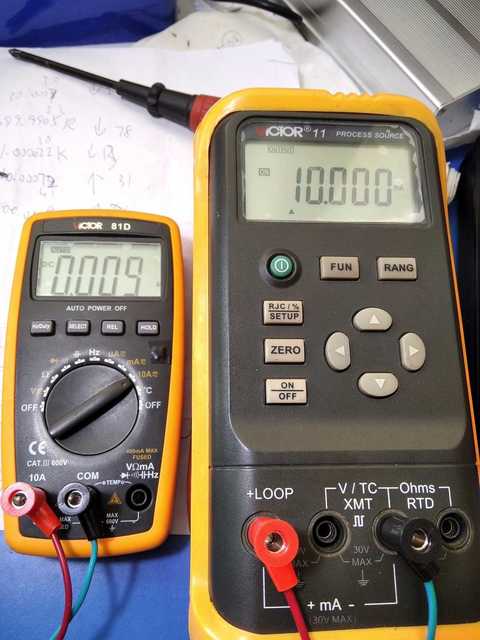

电流档测试。
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 13:15:42 回复
hc061218 楼主     数字王者 2020-4-29 13:18:36
qjf11 发表于 2020-4-29 13:14
替代芯片是CG开头，北京双竞产的？

是的  哪产的不清楚，淘宝买的
2020-4-29 13:18:36 回复
闻雨听风 数字王者 2020-4-29 14:42:34
原来有一台，校准时很不好调整，那个微调一碰多个字就出去了，后来出掉了，出的时候还送了买家一台指针表，是南京天宇仿三娃的360型
2020-4-29 14:42:34 回复
hc061218 楼主     数字王者 2020-4-29 15:11:17
闻雨听风 发表于 2020-4-29 14:42
原来有一台，校准时很不好调整，那个微调一碰多个字就出去了，后来出掉了，出的时候还送了买家一台指针表， ...

这种电位器太灵敏了
2020-4-29 15:11:17 回复
闻雨听风 数字王者 2020-4-29 15:38:58
hc061218 发表于 2020-4-29 15:11
这种电位器太灵敏了

应该是设计时电位器的分压比太大了吧。
2020-4-29 15:38:58 回复
乐在其中110 数字精灵 2020-4-30 01:02:18
佩服能铲牛屎换芯片的一切朋友
2020-4-30 01:02:18 回复
勇闯沙滩 数字大神 2020-4-30 06:54:39
铲牛屎换芯片------强迫症就是玩。
2020-4-30 06:54:39 回复
月台故事 数字大师 2020-4-30 08:53:28
好表好表
2020-4-30 08:53:28 回复
shoucun 数字斗士 2022-5-18 13:39:24

谢谢分享
2022-5-18 13:39:24 回复
zhangwj98 数字精灵 2022-5-18 15:13:02
谢谢分享。
2022-5-18 15:13:02 回复
atz123 数字王者 2022-5-18 19:19:23

谢谢分享。
2022-5-18 19:19:23 回复
qjf11 数字大师 2022-5-19 21:36:08
焊锡丝是云南白猴？还在吗？能否来张清楚照，最好有注册商标
