众仪219 汉研28II 胜利VC980电阻档短接底数

发表于：2020-4-29 16:37:13 5627
万用表
主题类别: 技术_讨论
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: 众仪219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

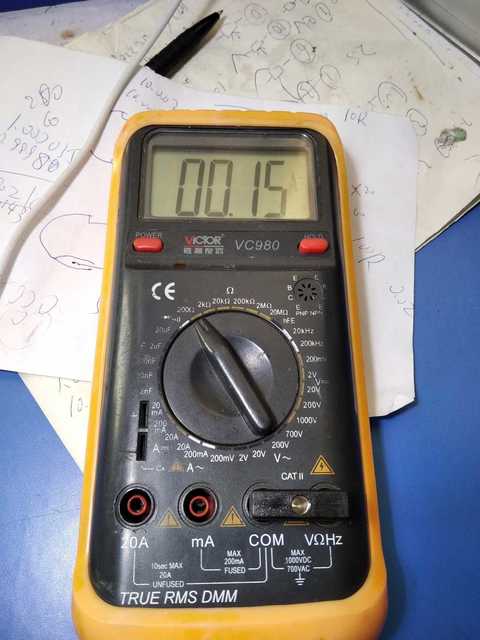

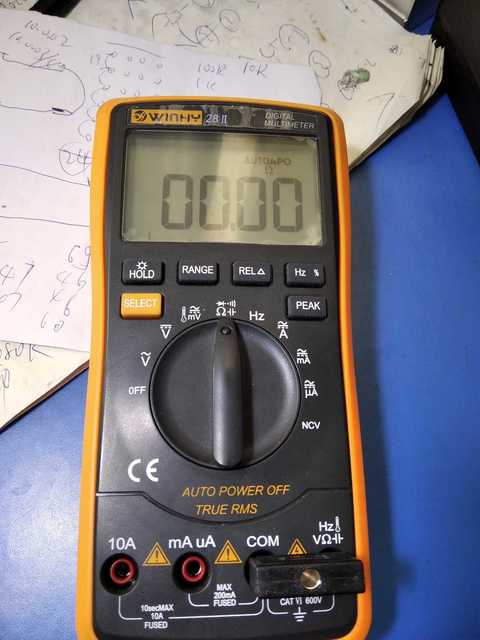

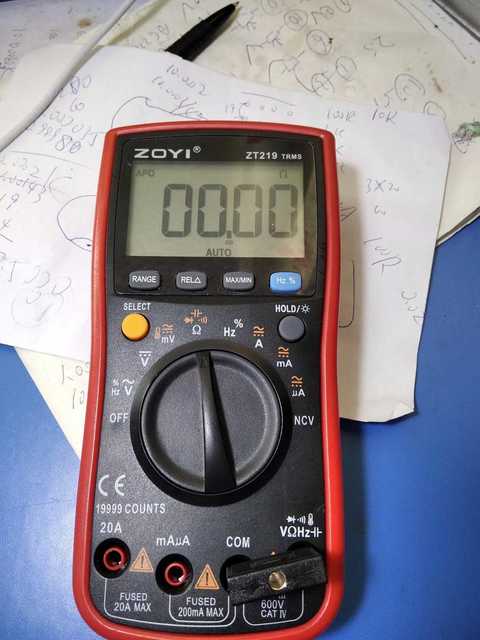

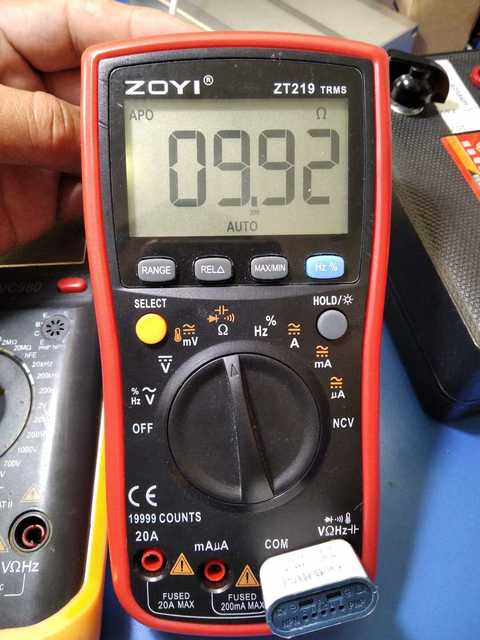

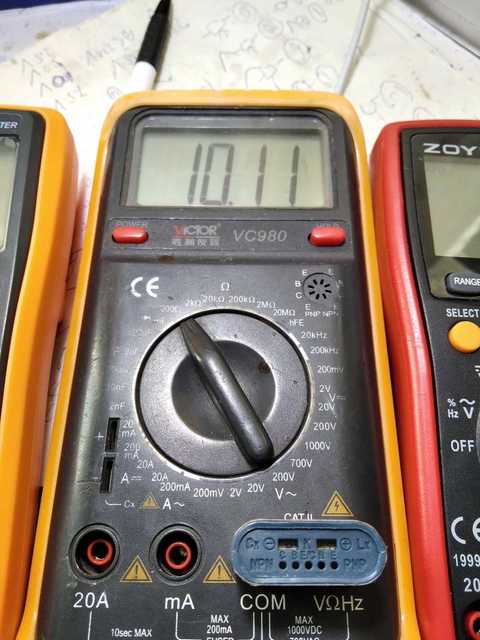

众仪219 汉研28II  胜利VC980电阻档短接底数，219和28都能归零，但是，经过分析，我发现219其实底数是负的，大概-0.08左右。 汉研28  底数是几乎正好为0。VC980就完蛋了，可能是表有问题，底数太大了，用了短路插头还有0.15R。

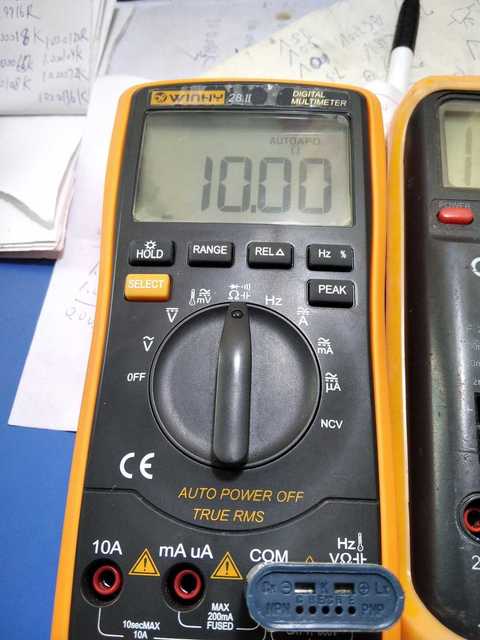

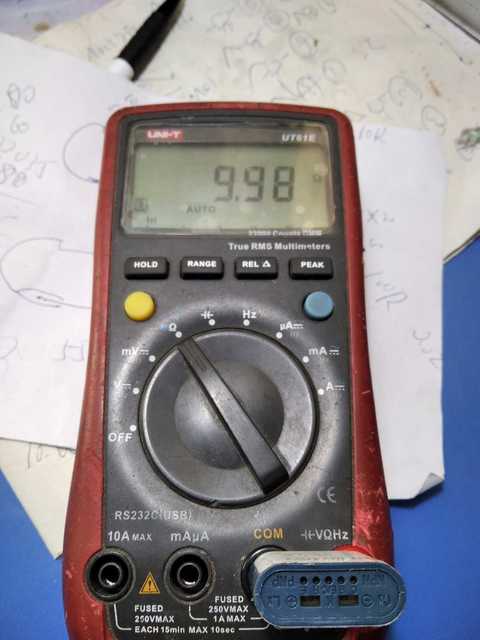

测一个标准的10Ω电阻就能看出底数区别！（请忽略61E测量10R电阻，61E不是说电阻档精度不好，而是不够好而已）
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1仪表币 +20 收起 理由
43545 + 20

查看全部评分总评分 : 仪表币 +20

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

qjf11 数字大师 2020-4-29 16:59:06
VC980用的是7129 A/D转换器，非单片机。200欧姆档短路有底数很正常，需要在测量小电阻时扣除底数。老数字表的200欧姆档在测小电阻时都要先短接表笔，读取底数，再测量，测量值扣除底数。
2020-4-29 16:59:06 回复
hc061218 楼主     数字王者 2020-4-29 17:08:30
qjf11 发表于 2020-4-29 16:59
VC980用的是7129 A/D转换器，非单片机。200欧姆档短路有底数很正常，需要在测量小电阻时扣除底数。老数字表 ...

就是这底数有点大，手里两个7129底数都有0.1*了！可能是电路设计问题？
2020-4-29 17:08:30 回复
散淡021 数字大神 2020-4-29 17:09:14
楼上说的是
单片机可以去底数，
只要底数每次都一样就好。
2020-4-29 17:09:14 回复
HD123 数字精灵 2020-4-29 18:24:54
本帖最后由 HD123 于 2020-4-29 18:26 编辑

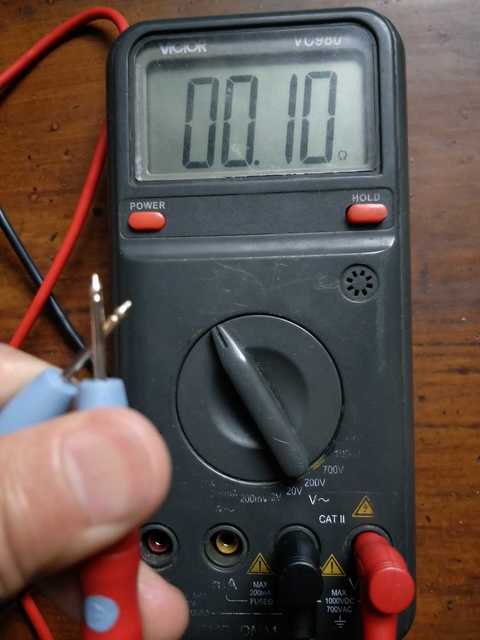

我这个只有0.1欧
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 18:24:54 回复
hc061218 楼主     数字王者 2020-4-29 19:21:00
HD123 发表于 2020-4-29 18:24
我这个只有0.1欧

你这表优秀  ，我这只用短路器短接都比你这个大一点
2020-4-29 19:21:00 回复
HD123 数字精灵 2020-4-29 19:27:29
hc061218 发表于 2020-4-29 19:21
你这表优秀  ，我这只用短路器短接都比你这个大一点

我感觉老表比新表可靠点
2020-4-29 19:27:29 回复
ksj197706 数字大师 2020-4-29 21:05:22

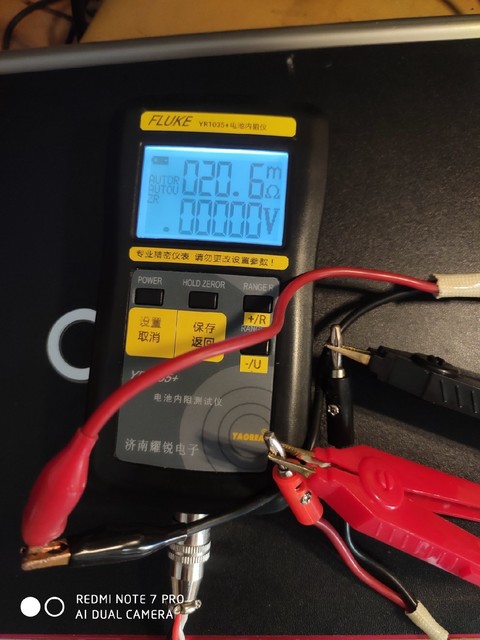

ut61e电阻档精度也不错的啊，看我的电池内阻仪测试线材20mΩ
水泥电阻内阻仪测试为0.972Ω
短接头电阻1.5mΩ

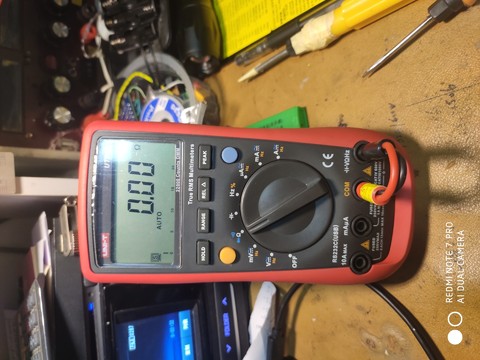

这是短接后归0状态

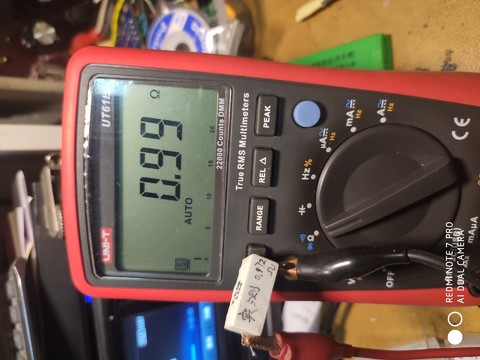

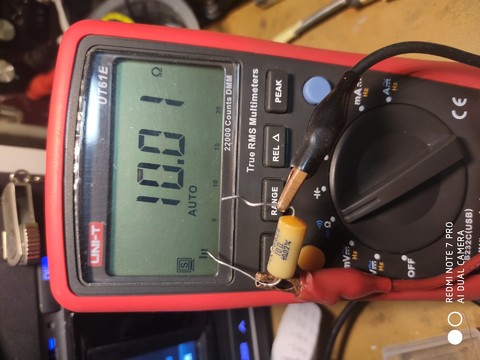

这是自动挡测试

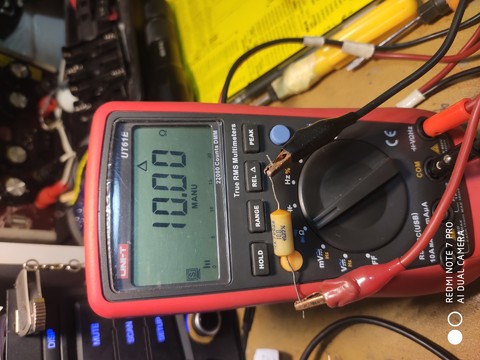

这是按去皮后测量

2020-4-29 21:05:22 回复
hc061218 楼主     数字王者 2020-4-29 22:16:11
ksj197706 发表于 2020-4-29 21:05
ut61e电阻档精度也不错的啊，看我的电池内阻仪测试线材20mΩ

水泥电阻内阻仪测试为0.972Ω

我的61E测标准电阻，基本上都偏低3-4个字
2020-4-29 22:16:11 回复
wgsd 数字大神 2020-4-29 22:41:01
我的7129表，200欧电阻档插上短路端子，得15秒左右才能归零，太慢了。
2020-4-29 22:41:01 回复
勇闯沙滩 数字大神 2020-4-30 06:28:51
qjf11 发表于 2020-4-29 16:59
VC980用的是7129 A/D转换器，非单片机。200欧姆档短路有底数很正常，需要在测量小电阻时扣除底数。老数字表 ...

看帖学习，转换器与单片机在测量小电阻时的原理，谢谢分享。
2020-4-30 06:28:51 回复
月台故事 数字大师 2020-4-30 07:09:32
好表好表
2020-4-30 07:09:32 回复
hc061218 楼主     数字王者 2020-4-30 08:01:56
wgsd 发表于 2020-4-29 22:41
我的7129表，200欧电阻档插上短路端子，得15秒左右才能归零，太慢了。

我的两个7129短接归零都很慢
2020-4-30 08:01:56 回复
wgsd 数字大神 2020-4-30 08:13:57
hc061218 发表于 2020-4-30 08:01
我的两个7129短接归零都很慢

7129精度可以，过去的基准选用不好，温飘有点大，电阻可以归零，准确性可以，不能归零是内部走线设计问题。最大缺点就是速度太慢。
2020-4-30 08:13:57 回复
duron_ff202006 数字梦想家 2020-6-21 12:05:21
老式表没有底数清零功能，但真实。有档位肯定存在接触电阻，看多少毫欧吧。。。
2020-6-21 12:05:21 回复
喜欢就好 数字精灵 2020-11-17 10:35:53
学习了，谢谢分享！
2020-11-17 10:35:53 回复
