ZT300AB工样表检修2200W汽车功放无声故障

发表于：2020-4-30 08:51:55 3676
博览中心
物品类别: 其它
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

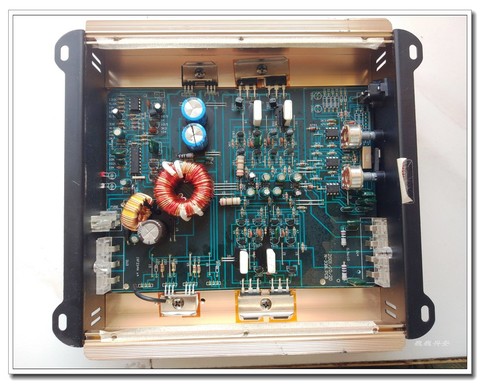

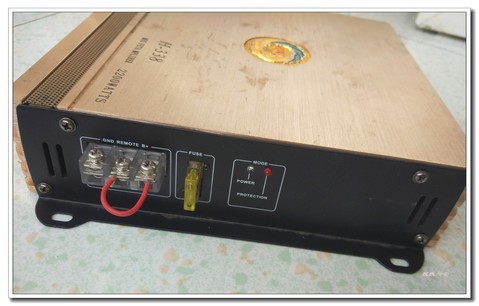

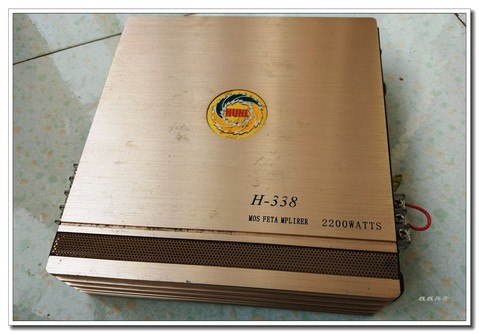

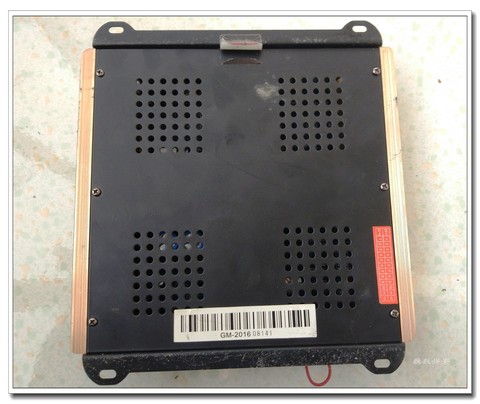

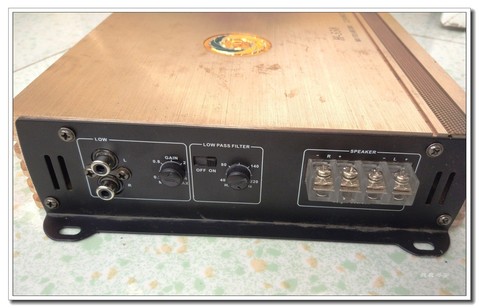

2200W汽车功放上电无声，先拆开看看

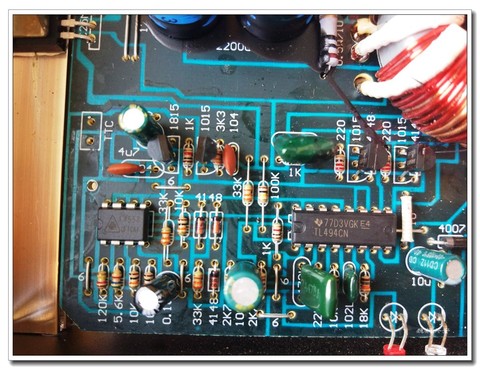

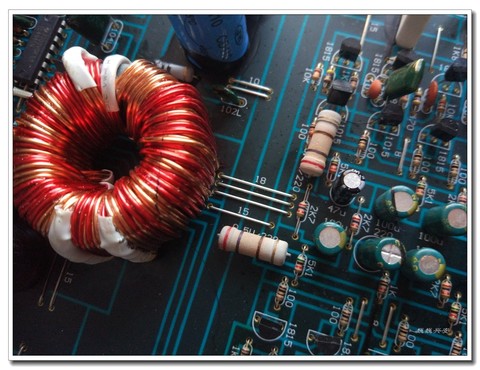

±电源变换电路

功率管

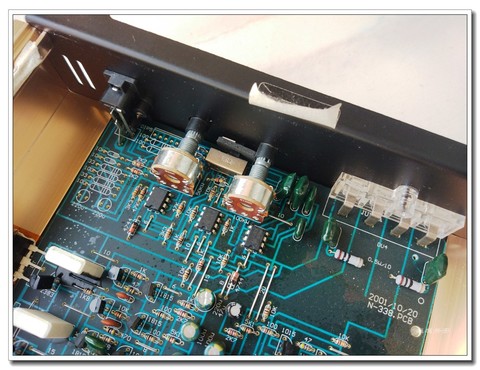

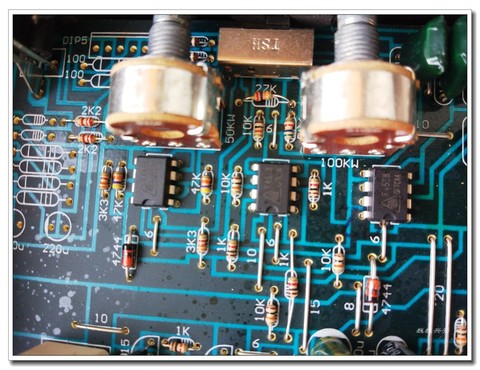

前置放大器

用了三颗4558芯片

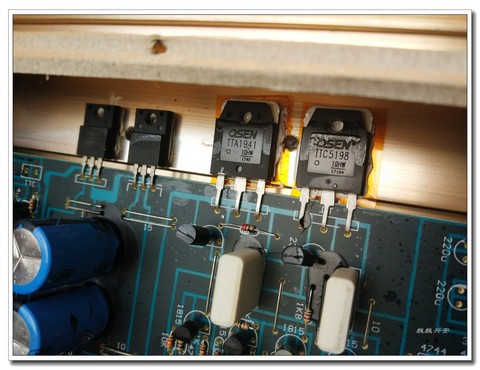

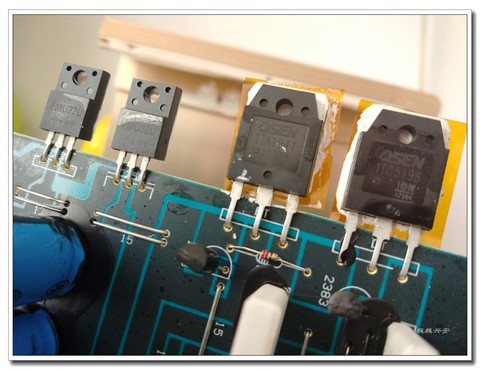

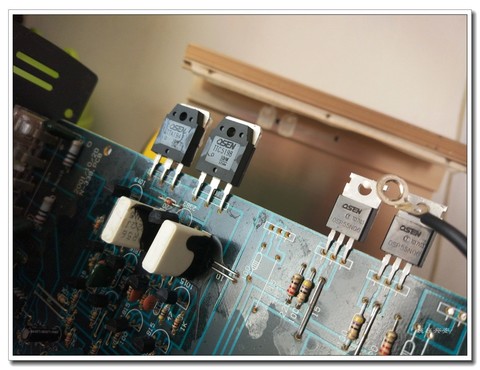

正负电源整流管及右声道功率对管

型号可以看到

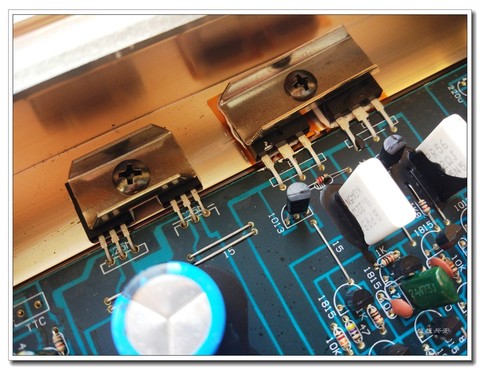

左声道对管及半桥电源MOS对管

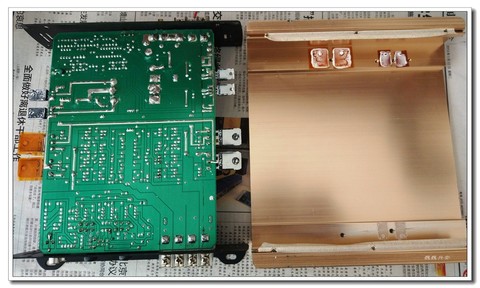

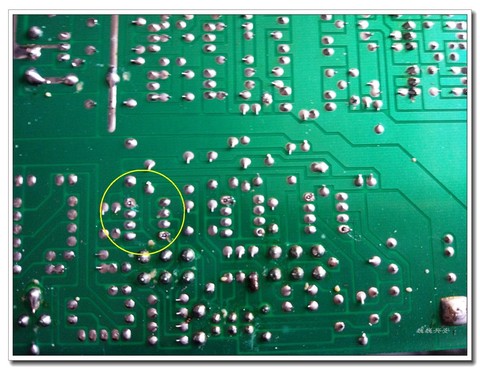

主板底面



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

kyhwhb 楼主     数字大神 2020-4-30 08:52:56
本帖最后由 巍巍兴安 于 2020-4-30 09:02 编辑

2200W汽车功放上电无声检修：

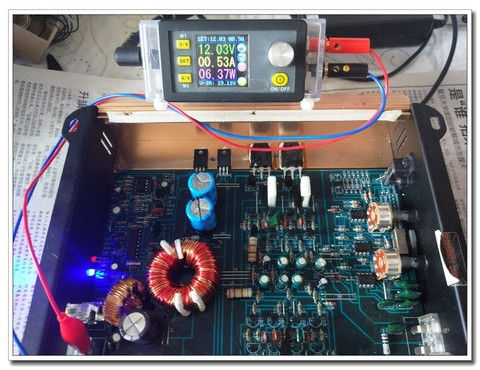

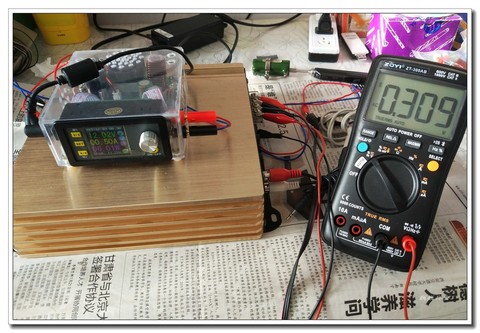

外加12V供电，静态电流0.53A

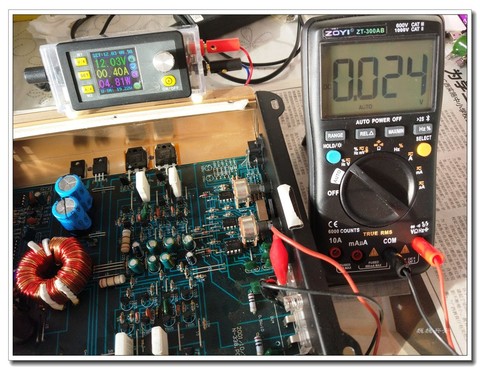

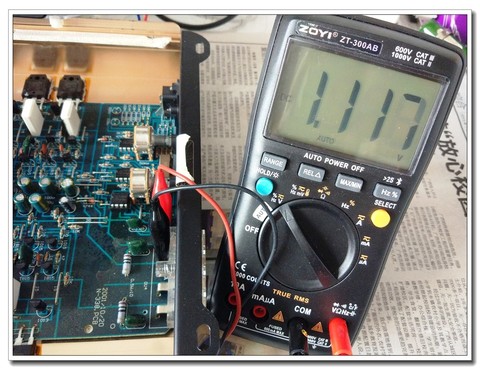

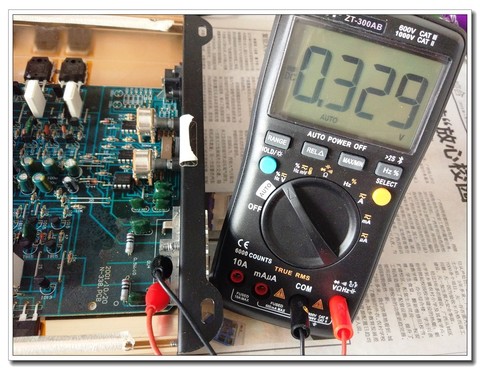

测功放左右声道输出电压

可见OCL中点电压均不为0V

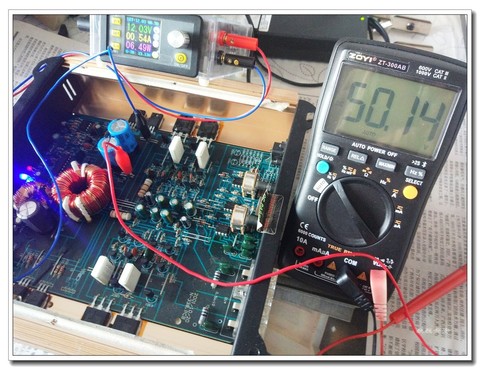

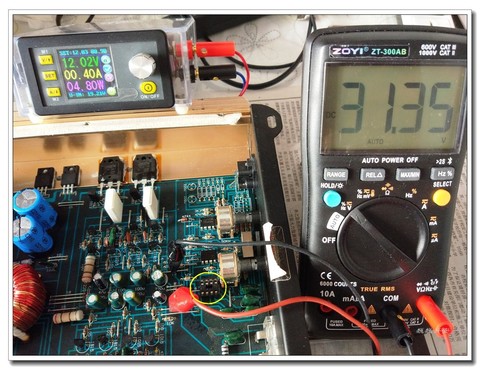

功放±25V供电正常

通过两只电阻限流降压给前置电路供电，发现下侧电阻烫手

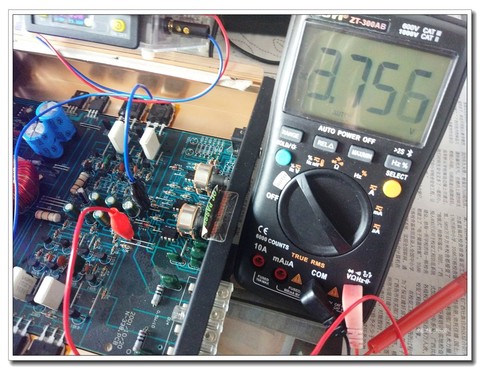

实测前置电路±供电仅3.756V

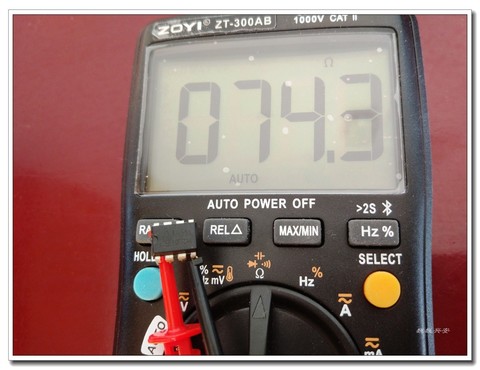

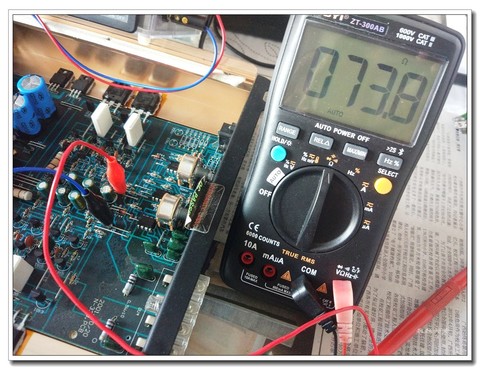

±供电供间电阻73.8Ω

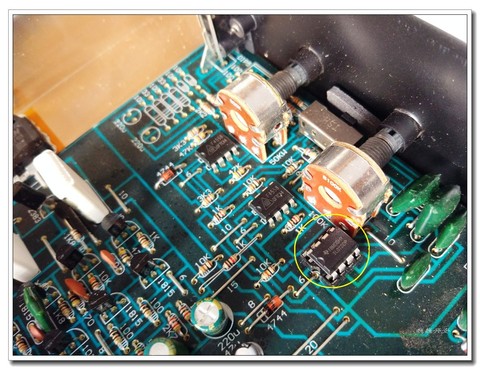

脱开三只4558供电脚，发现左侧4558异常

焊下4558实测1和4脚间电阻异常变小

再测试前置电路±16V供电正常了

没有4558用的TL072代换亦正常

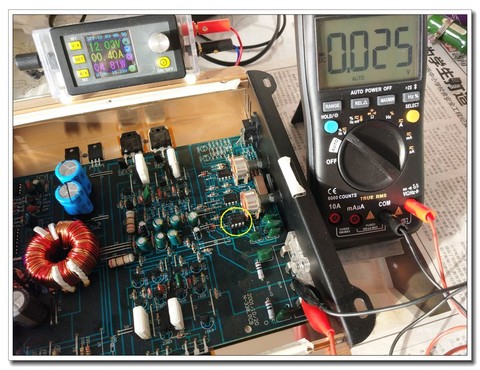

再测两个声道输出中点电压

基本都是0V，静态电流也降为0.4A了

接音箱测试播放正常，ZT300AB工程样表监测输出动态电压

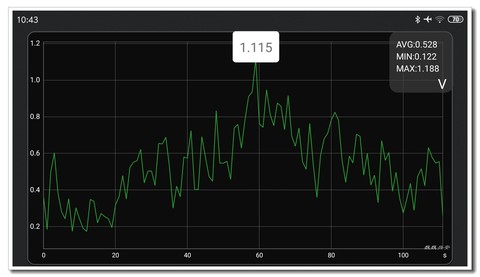

电牛显示输出的动态电压曲线。维修完毕




2020-4-30 08:52:56 回复
jltzmy 数字精灵 2020-4-30 09:05:15
动态监测方面，电牛功能还是不错的
2020-4-30 09:05:15 回复
wgh1027 数字大神 2020-4-30 09:08:14
谢谢分享╰(*´︶`*)╯
2020-4-30 09:08:14 回复
不羁的风yb 数字精灵 2020-4-30 12:55:08
这个功放有2200W？
2020-4-30 12:55:08 回复
光速飞行 数字大神 2020-4-30 13:09:36
本帖最后由 光速飞行 于 2020-4-30 13:13 编辑
不羁的风yb 发表于 2020-4-30 12:55
这个功放有2200W？

应该是写错了，没有这么大的功率，可能是220W，加多了个零，功率管很少，也不大，都是把功率写大，好出货。
2020-4-30 13:09:36 回复
wgh1027 数字大神 2020-4-30 13:44:03
不羁的风yb 发表于 2020-4-30 12:55
这个功放有2200W？

z国特色 ， 你懂的
2020-4-30 13:44:03 回复
勇闯沙滩 数字大神 2020-4-30 18:45:28
完美维修，一般车机是4X40W=160W，这功率就不小了，2200W可不够。
2020-4-30 18:45:28 回复
星星123 数字精灵 2020-4-30 20:11:19
有图有真相的维修实例，必须5分好评！
   另外，方便的话，再测实际工作功率
2020-4-30 20:11:19 回复
kyhwhb 楼主     数字大神 2020-4-30 20:42:43
星星123 发表于 2020-4-30 20:11
有图有真相的维修实例，必须5分好评！
   另外，方便的话，再测实际工作功率 ...

这是疫情期间宣传车使用的，车外挂两个大喇叭很响的！当时在室内维修没有大功率喇叭等负载，简单测试正常就给取走了。
2020-4-30 20:42:43 回复
月台故事 数字大师 2020-5-1 07:29:25
高手厉害！
2020-5-1 07:29:25 回复
星星123 数字精灵 2020-5-1 12:39:10
巍巍兴安 发表于 2020-4-30 20:42
这是疫情期间宣传车使用的，车外挂两个大喇叭很响的！当时在室内维修没有大功率喇叭等负载，简单测试正常 ...

遗憾！无法进一步了解真相
2020-5-1 12:39:10 回复
atz123 数字王者 2020-5-1 21:02:51
巍巍兴安 发表于 2020-4-30 08:52
2200W汽车功放上电无声检修：

外加12V供电，静态电流0.53A

您那个电源是传说中的那个什么睿 吗？好用不？变这种数控电源是不是要比传统的那种好，不跳变……
2020-5-1 21:02:51 回复
kyhwhb 楼主     数字大神 2020-5-1 22:00:09
atz123 发表于 2020-5-1 21:02
您那个电源是传说中的那个什么睿 吗？好用不？变这种数控电源是不是要比传统的那种好，不跳变…… ...

睿登DPS5015加了个外壳:https://www.mydigit.cn/forum.php?mod=viewthread&tid=26320  手里没有好电源，比常用线性那个12V1A的好多了
2020-5-1 22:00:09 回复
