数控电压基准进行中

发表于：2020-5-1 11:36:40 4505
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
   之前试做的数控电压基准，基本效果还可以，但用的MAX6250基准源，温飘还是不能令人满意，虽然也达到了它的指标1~3ppm/C°，可是使用上受温度限制有点不爽，手中还有只MAX6350，指标还能提高50%，可最终还是不能摆脱温度的影响，所以确定利用恒温控制来避开温飘影响，估计会有可观的效果。

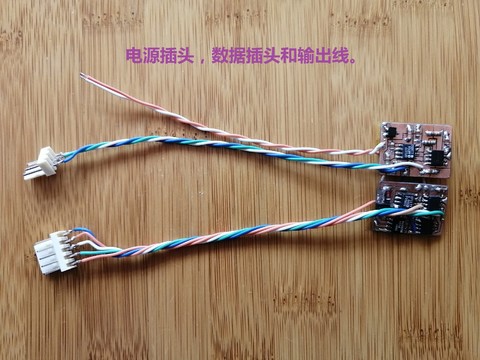

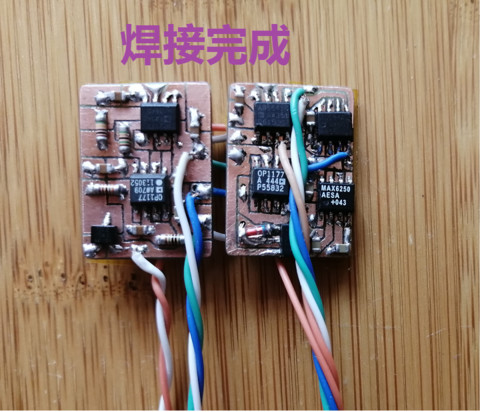

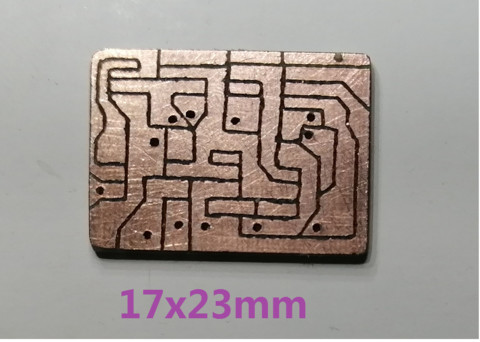

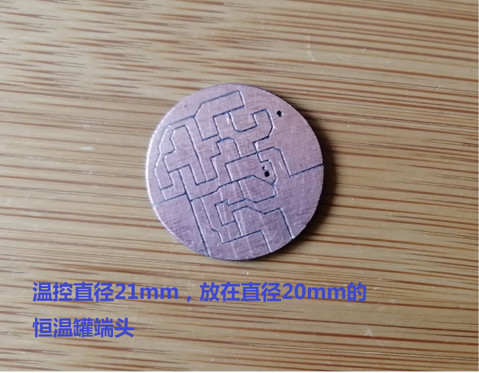

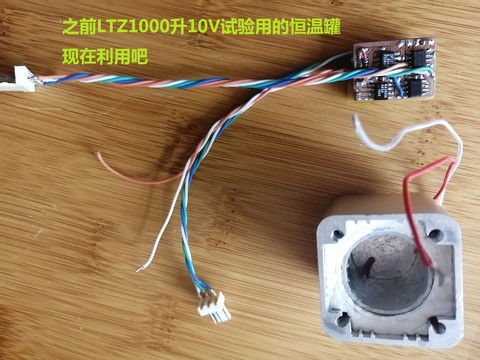

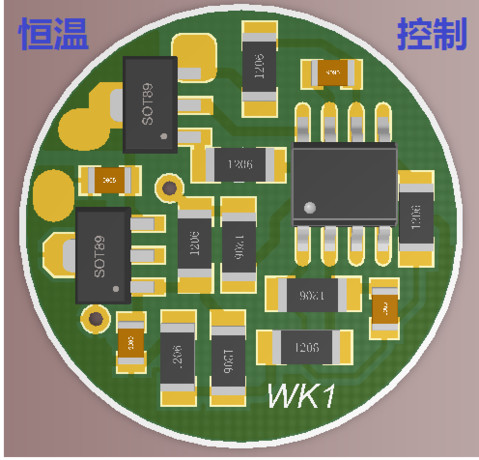

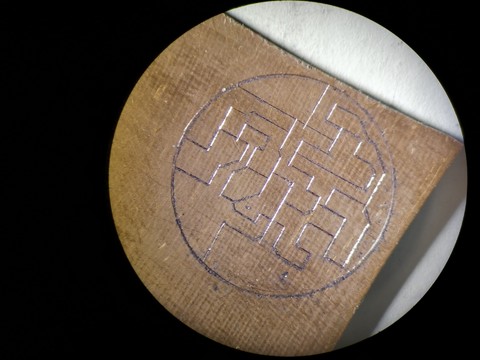

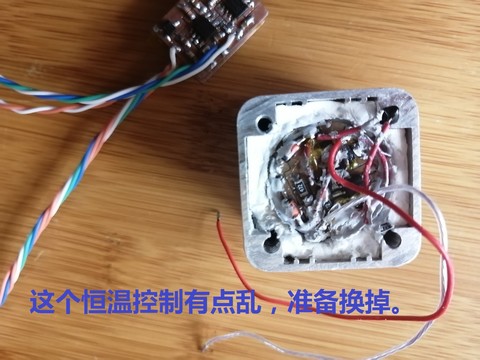

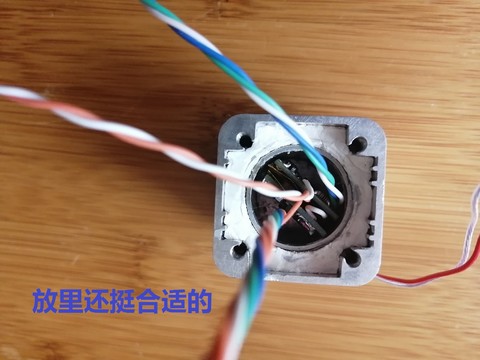

       于是又刻了两块17X23mm的小板，把线路器件堆积在这两块板上，便于放入恒温罐中，测试了一下，线路功能正常，但看看恒温罐的温控部分有点乱，感觉还是再重新做一块温控部分比较好。因此恒温后的结果还需数日，先把已完部分的几张图奉上，看看大家有何高见。

R2.png R3.png R4.jpg R5.jpg R6.jpg R7.jpg R1.png

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）
