无聊，趁着天热，测一下温漂。打算监测一年！

发表于：2020-5-1 16:31:24 6846
万用表
主题类别: 实测（简单)
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: 优利德UT61E 胜利VC980

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 hc061218 于 2020-5-2 17:27 编辑

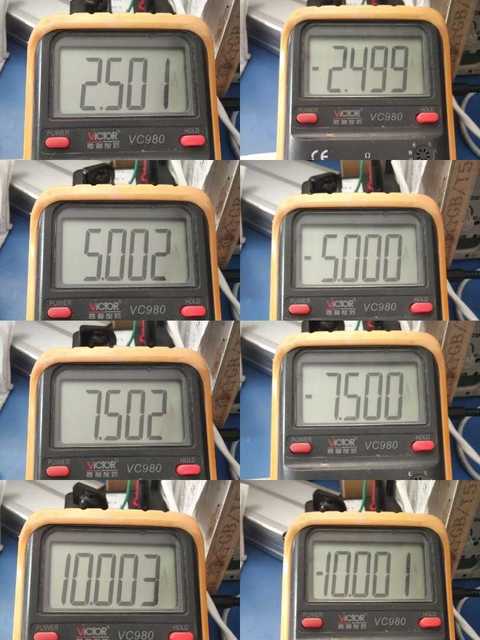

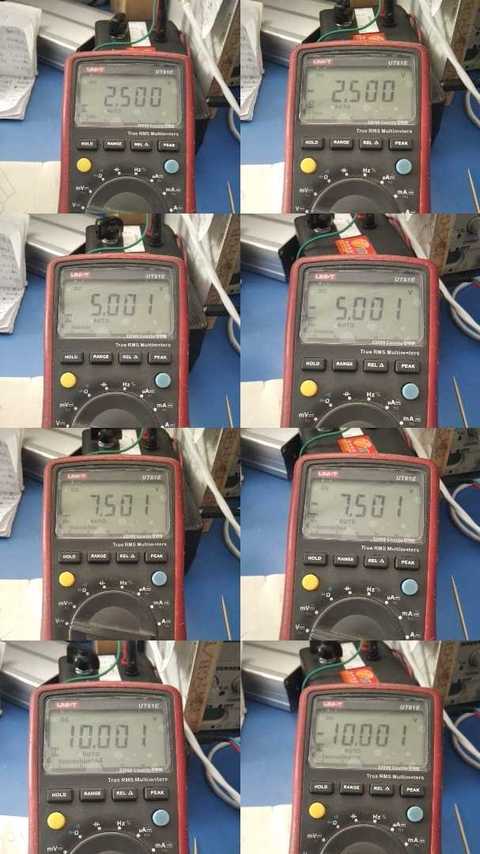

61E和980前几天刚校准了，584基准整数值一字不差！
今天温度超过28度了。看一下温漂。
61E校准时温度22度，升高了6度，980校准时温度25度，升高了3度。顺便看一下两个表的翻转误差！

此贴将随气温变化，不定时更新测试！测它一年看看效果！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

HD123 数字精灵 2020-5-1 16:48:46
你测试哈，你的61E和980电路板上那个在表头位置上的那个精密可调电位器中间脚是多少V电压，用四位半的表测
2020-5-1 16:48:46 回复
勇闯沙滩 数字大神 2020-5-1 17:06:00
谢谢分享，就结果很不错。
2020-5-1 17:06:00 回复
hc061218 楼主     数字王者 2020-5-1 17:11:05
HD123 发表于 2020-5-1 16:48
你测试哈，你的61E和980电路板上那个在表头位置上的那个精密可调电位器中间脚是多少V电压，用四位半的表测 ...

61E测中间引脚是何用意？
2020-5-1 17:11:05 回复
HD123 数字精灵 2020-5-1 17:15:11
hc061218 发表于 2020-5-1 17:11
61E测中间引脚是何用意？

就是看看理论值和实际值，有多大区别，这样就可以判断万用表准不准，做个参考！
2020-5-1 17:15:11 回复
hc061218 楼主     数字王者 2020-5-1 17:22:58
HD123 发表于 2020-5-1 17:15
就是看看理论值和实际值，有多大区别，这样就可以判断万用表准不准，做个参考！ ...

测好了  你看看吧
2020-5-1 17:22:58 回复
hc061218 楼主     数字王者 2020-5-1 17:23:49

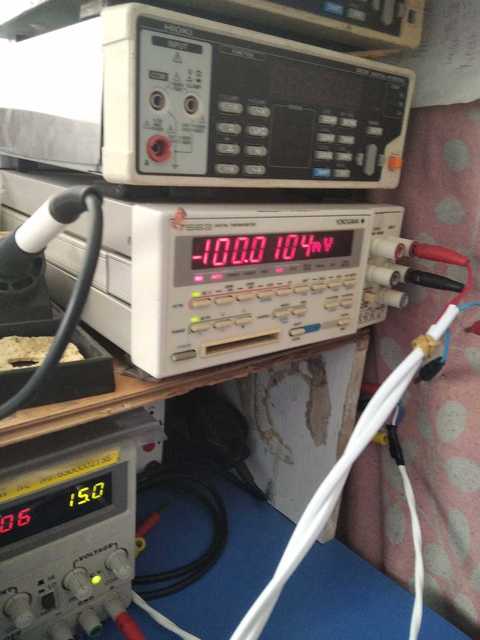

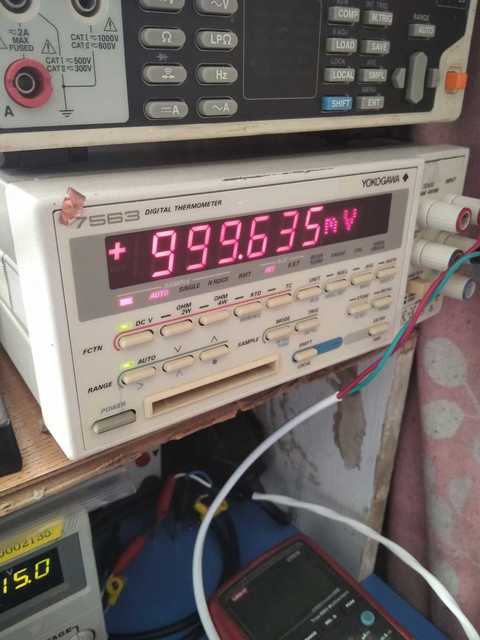

100mV是61E  1V是980
以下程序自动插入未在内容中添加的图片或附件
2020-5-1 17:23:49 回复
HD123 数字精灵 2020-5-1 17:29:54
hc061218 发表于 2020-5-1 17:23
100mV是61E  1V是980

正常的，980是1v，86E和61E是99.96MV
2020-5-1 17:29:54 回复
hc061218 楼主     数字王者 2020-5-1 17:35:20
HD123 发表于 2020-5-1 17:29
正常的，980是1v，86E和61E是99.96MV

校准时要调电位器 把基准电压调的完全跟理论值一样，表十有八九是肯定不准了
2020-5-1 17:35:20 回复
HD123 数字精灵 2020-5-1 17:46:33
本帖最后由 HD123 于 2020-5-1 18:18 编辑
hc061218 发表于 2020-5-1 17:35
校准时要调电位器 把基准电压调的完全跟理论值一样，表十有八九是肯定不准了 ...

对呀！51932芯片38脚理论值是100MV，但是通过其它外围原件的误差效应，这样你把它调到100MV，测电压就会偏低！所以说厂家校表就是对比校准仪来校正的！那么我们来观察温漂，你注意测试电位器的上篇脚的电压，也就是芯片37脚输出接了个电组再到电位器的那个脚，低温或高温环境下会有尾数的的变化，大楷有3个字到2个字的飘逸！那么就说明37脚基准电压的不稳定，必然会造成38脚输入电压的不稳定！这就是说明为什么这个万用被吐槽温漂大的原因！芯片就决定了，没办法！所以说今天校准明天飘，就是这个原因，但是这个表实际上来说，只要校准了，在我们正常使用环境温度下，最多也就3个尾数飘逸！不影响维修用表！现在的电子电路上的电压，都不是绝对精度电压！也就说不要有强迫症！
以下程序自动插入未在内容中添加的图片或附件
批注 2020-05-01 173601.png
2020-5-1 17:46:33 回复
hc061218 楼主     数字王者 2020-5-1 19:07:09
HD123 发表于 2020-5-1 17:46
对呀！51932芯片38脚理论值是100MV，但是通过其它外围原件的误差效应，这样你把它调到100MV，测电压就会偏 ...

用的话，什么表都可以，20和2000多数情况下都一样干活，玩的话就不一样了，不能整天摆着看，总得想想玩点啥。哈哈。精益求精也是一种玩法。
2020-5-1 19:07:09 回复
HD123 数字精灵 2020-5-1 19:32:46
hc061218 发表于 2020-5-1 19:07
用的话，什么表都可以，20和2000多数情况下都一样干活，玩的话就不一样了，不能整天摆着看，总得想想玩点 ...

你真想玩，也为了搞研究，也为了精益求精，那你可以这样试试，把37脚和38脚的电路断开，37脚不要了，作为空脚，单独给38一个基准电压为99.96mV的电压，不能高也不能低，必须是99.96mV，你能办到不？看看这个表还会不会有其它什么变化，我估计你外加基准温飘问题不好解决！
2020-5-1 19:32:46 回复
hc061218 楼主     数字王者 2020-5-1 19:37:23
HD123 发表于 2020-5-1 19:32
你真想玩，也为了搞研究，也为了精益求精，那你可以这样试试，把37脚和38脚的电路断开，37脚不要了，作为 ...

此表据我所知，是魔改最彻底的一个了。外置LT1790基准，排阻换成了当家排阻，电位器换BI的，，，，，我虽然不懂，但是把别人的改进都做了。根本没用处！影响这种表影响温漂的因素太多了  绝对不是换个基准  换个排阻这么简单。有些人说换个基准30度温差无变化。我都觉得可乐
2020-5-1 19:37:23 回复
HD123 数字精灵 2020-5-1 19:44:59
hc061218 发表于 2020-5-1 19:37
此表据我所知，是魔改最彻底的一个了。外置LT1790基准，排阻换成了当家排阻，电位器换BI的，，，，，我虽 ...

我之前不是说了吗？芯片决定了一切，再怎么改外围，你动不了芯片内部！
2020-5-1 19:44:59 回复
西林迷 数字精灵 2020-5-1 23:31:44
反正我的表，就简单改一下就行了
尾数几个字，只能不在乎了

我准备换个电位器改善一丢丢温漂。
参考这个改法，再简单改一点点温漂，能做到夏天冬天，差距5个字以内，我就满足了。
http://www.crystalradio.cn/thread-877979-1-1.html

换个积分电容，改善线性。

再改个背光（电路板有现成的，已经买好了）和自动关机

再把减配的电容补回去几个，就完事儿了，不折腾这个无底洞
减配电容参考这里http://bbs.mydigit.cn/read.php?tid=2100898

外置基准和排阻我是不折腾的，成本高，效果一般，犯不上。
2020-5-1 23:31:44 回复
西林迷 数字精灵 2020-5-1 23:33:54
hc061218 发表于 2020-5-1 19:37
此表据我所知，是魔改最彻底的一个了。外置LT1790基准，排阻换成了当家排阻，电位器换BI的，，，，，我虽 ...

30度温差无变化，这个确实能笑一下
不过各种地成本改过能冬夏5个字以内，我就满足了
2020-5-1 23:33:54 回复
fslichong 数字王者 2020-5-2 06:00:27
你这是基准的温飘还是表的温飘还是都在飘，你应该拿一台高位数的表确定一下你的的基准飘了多少，再确定表飘了多少
2020-5-2 06:00:27 回复
hc061218 楼主     数字王者 2020-5-2 07:00:45
西林迷 发表于 2020-5-1 23:33
30度温差无变化，这个确实能笑一下
不过各种地成本改过能冬夏5个字以内，我就满足了 ...

原装的61E应该是可以保证5个字以内。
2020-5-2 07:00:45 回复
wgsd 数字大神 2020-5-2 08:15:30
hc061218 发表于 2020-5-2 07:00
原装的61E应该是可以保证5个字以内。

按理说，100ppm的基准，正负20度，可以在5个字内。就看分压电阻和主芯片的性能了。
2020-5-2 08:15:30 回复
月台故事 数字大师 2020-5-2 08:56:11
感谢分享
2020-5-2 08:56:11 回复
