ICL7106 制作万用表直流电压+电阻+毫欧电阻

发表于：2020-5-7 20:59:12 6180
万用表
主题类别: 制作_改装
仪表品牌: DIY自制
显示方式: 三位半
型号或关键字: 自制7106 电压+电阻+毫欧表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

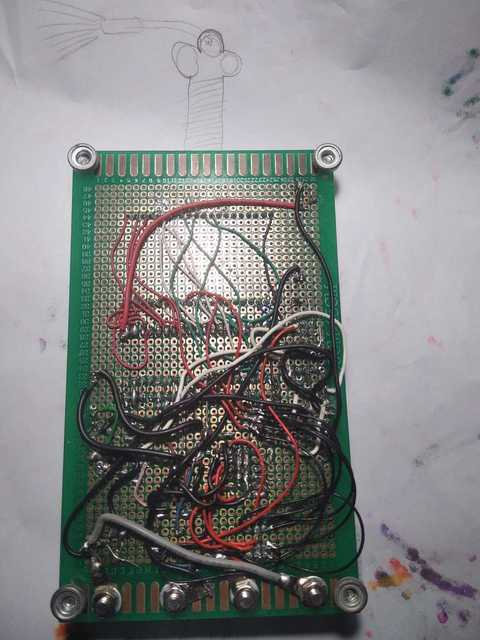

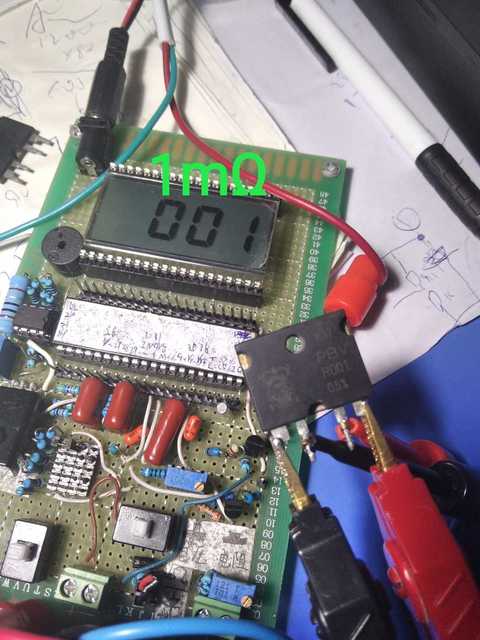

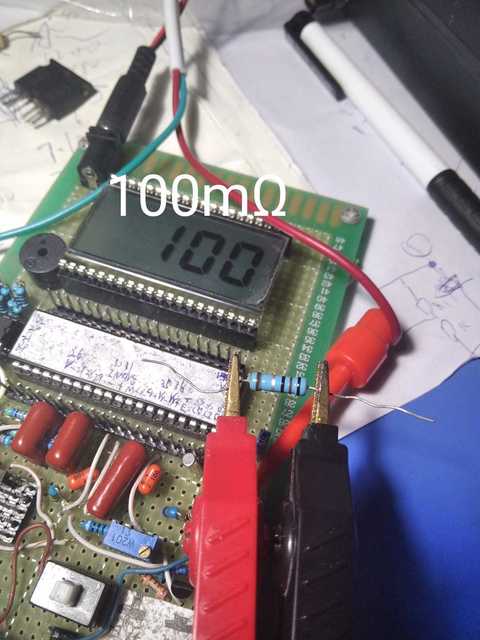

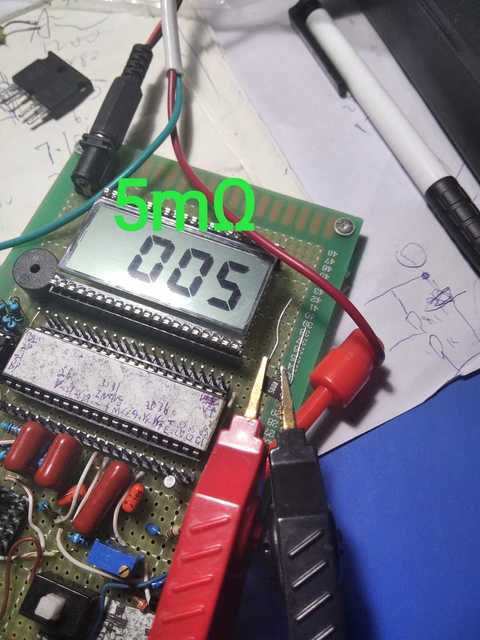

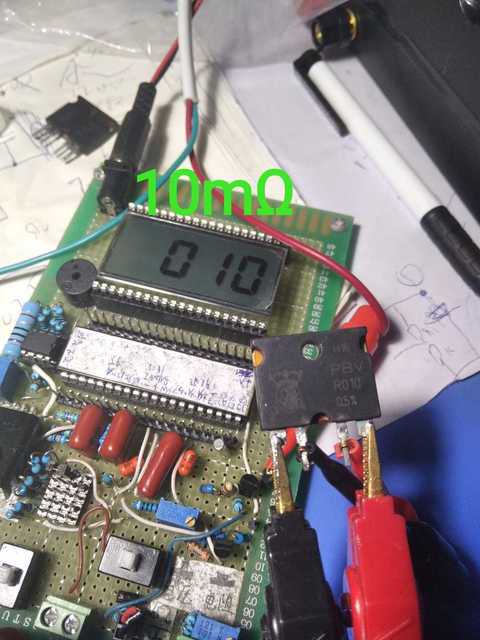

多数数字万用表，不能测量毫欧电阻，网上有很多利用830表改毫欧电阻档的。我这个算是是洞洞板的830吧，功能不全，受制于水平有限，而且采用的档位切换方式太low，不好实现更多的功能，只有最简单的最容易实现的直流电压和电阻档，唯一不同的是多了个100mA恒流源2000mΩ的毫欧档。

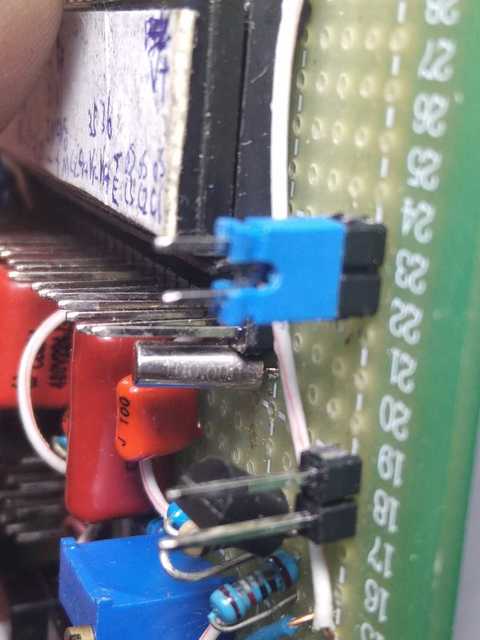

这个表很早以前就做出来了，至前在家论坛应该也发过帖子讨论，好久没玩了今天拿出来测试一下，发现自己不会装用了，跳线开关傻傻分不清干嘛用得了。
毫欧档需要使用双电源供电（恒流源单独供电），我也试过单电源供电，也请教了论坛里的老师，弄到最后，单电源也是勉强能使用，但是精度稳定性不理想。只能测个大概！感觉还是双电源靠谱！（单电源最大的问题就是com引脚电位问题）
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

hc061218 楼主     数字王者 2020-5-7 21:15:21

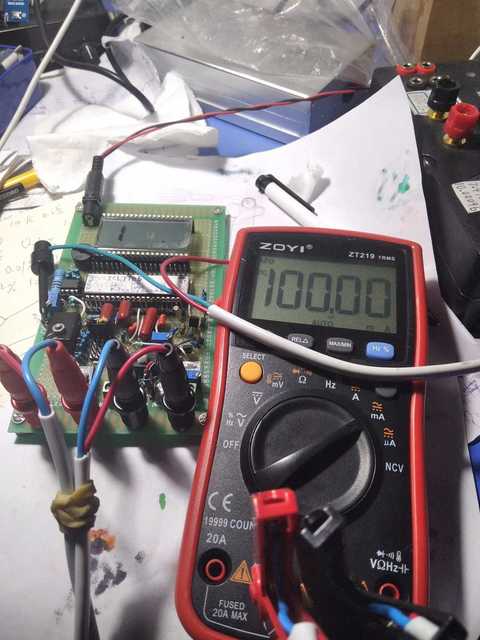

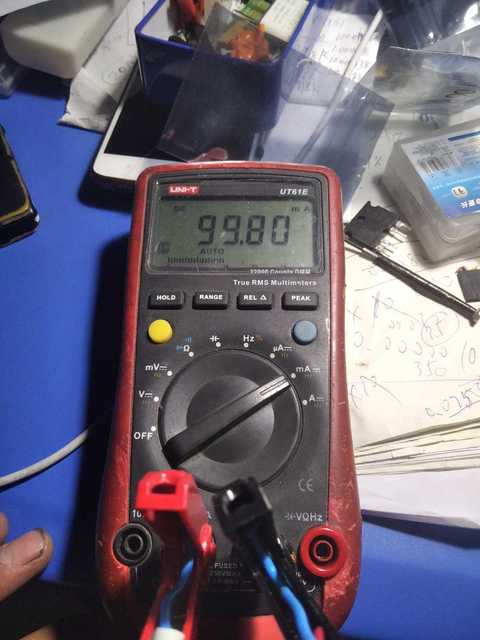

测量过程中，我还发现个问题，我的UT61E，众仪219  测量100 mA恒流源读数不一致，61E测的99.80mA左右，219测的100.00mA，起初我以为是做的表不准，后来各种方法验证了是61E和219的内阻不同导致的测量结果不一样，因为恒流源供电电压只有9V。串联了万用表后，由于61E毫安档内阻超过100欧姆，电流就不足100mA了。

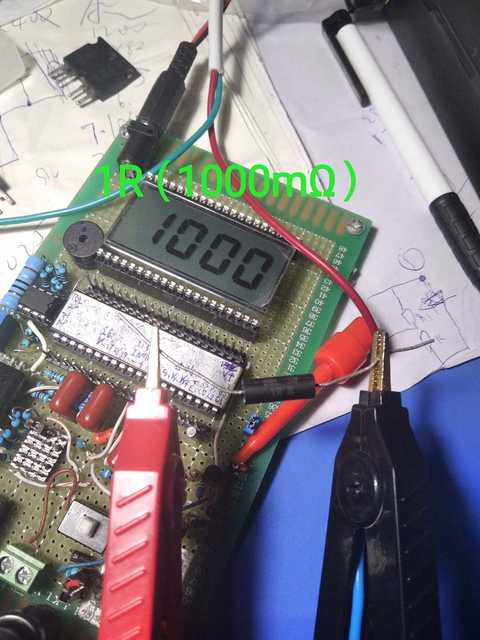

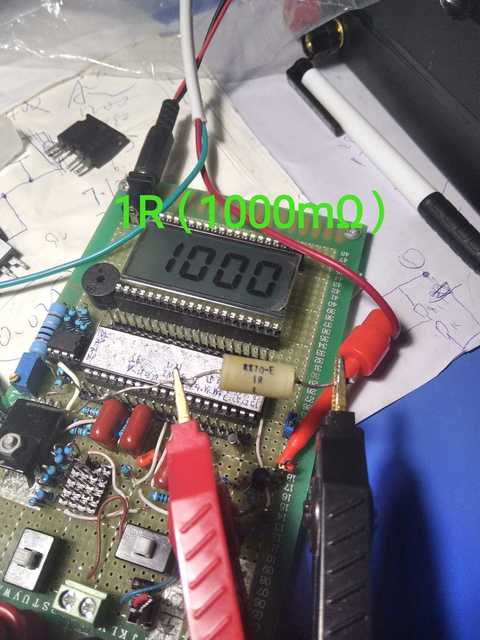

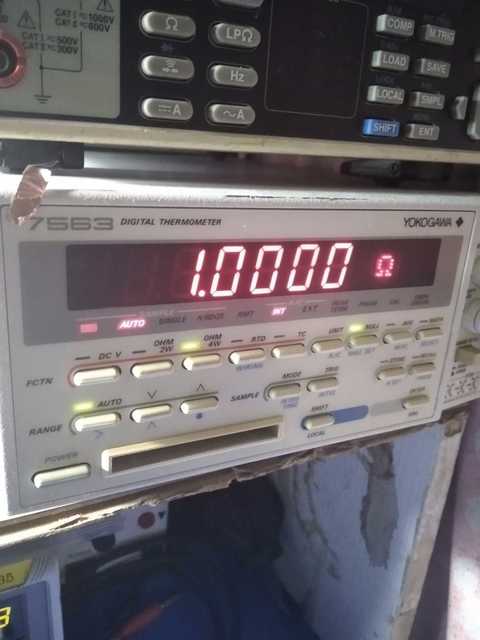

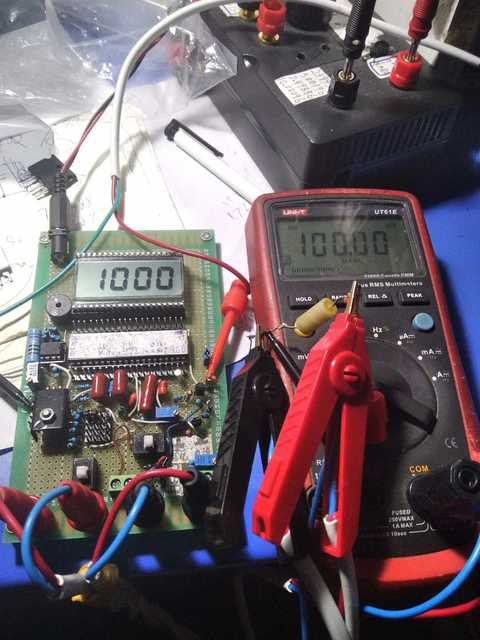

用高位表测量1欧姆电阻，准的！把1欧姆电阻接入100mA恒流源然后用万用表测量电阻电压，100mV，这说明电阻和恒流源都没问题！然后用台表测量恒流源100.05mA。（台表电流档不是很准）
2020-5-7 21:15:21 回复
hc061218 楼主     数字王者 2020-5-7 21:17:25
再次证明了61E一个非常不好的设计，就是毫安档，尤其是微安档内阻太大了
以下程序自动插入未在内容中添加的图片或附件
2020-5-7 21:17:25 回复
hc061218 楼主     数字王者 2020-5-7 21:22:09

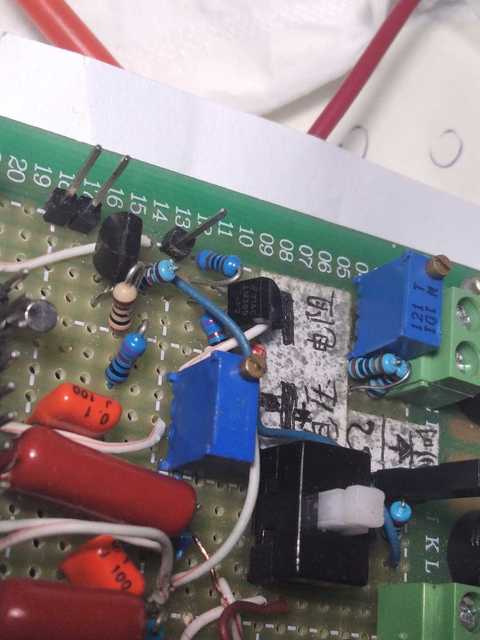

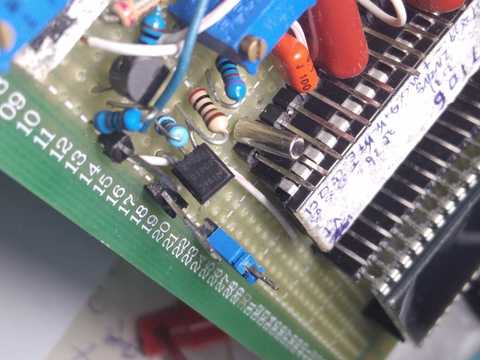

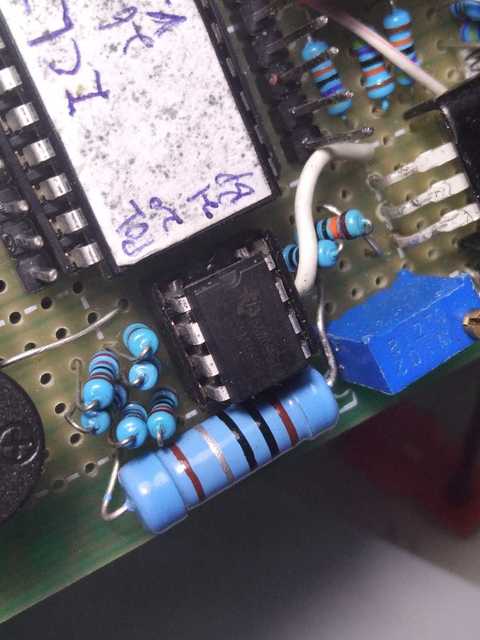

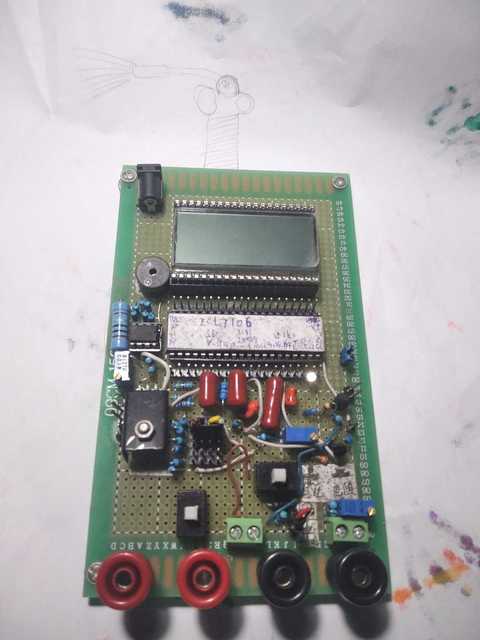

7106表头很简单，现成的原理和制作教程太多了，教学用表。 表头基准用了385，晶振用的100K晶振，恒流源基准用了4041，别的就没啥了很普通了！分压电阻用的25ppm的色环电阻。
以下程序自动插入未在内容中添加的图片或附件
2020-5-7 21:22:09 回复
西林迷 数字精灵 2020-5-8 01:44:39
为什么不用1欧电阻做基准那种毫欧表呢
恒流源的，这种好像温漂稍大，也有缺点

我目前手头就一个7107的毫欧表，懂电路，别人给的板子，我就是焊接，目前发现的缺点就是供电电压不同，显示结果不同，偶尔跳动，5个字的样子，凑合用了
2020-5-8 01:44:39 回复
fslichong 数字王者 2020-5-8 04:20:46
我觉得改成电池内阻测试仪更加实用
2020-5-8 04:20:46 回复
kyhwhb 数字大神 2020-5-8 06:36:35
效果可以，谢谢分享!
2020-5-8 06:36:35 回复
勇闯沙滩 数字大神 2020-5-8 06:52:48
毫欧级很小了，做的精确不容易。
2020-5-8 06:52:48 回复
hc061218 楼主     数字王者 2020-5-8 07:12:13
西林迷 发表于 2020-5-8 01:44
为什么不用1欧电阻做基准那种毫欧表呢
恒流源的，这种好像温漂稍大，也有缺点


有空我试试，不过我估计比例法的精度和稳定性不一定够高
2020-5-8 07:12:13 回复
wgsd 数字大神 2020-5-8 07:34:05
不错，挺实用。现在电桥和台表多了，测小电阻和电池内阻很方便，所以这些制作也少了。
2020-5-8 07:34:05 回复
表述 数字精灵 2020-5-8 07:43:52
感觉楼主做 这个表挺不容易的，应该费了不少时间。
2020-5-8 07:43:52 回复
wgh1027 数字大神 2020-5-8 08:16:26
mA档内阻100Ω？这个不可思议。
2020-5-8 08:16:26 回复
wgh1027 数字大神 2020-5-8 08:21:05
61E和219串联测一下电流源看看
2020-5-8 08:21:05 回复
月台故事 数字大师 2020-5-8 09:42:11
这是高手
2020-5-8 09:42:11 回复
西林迷 数字精灵 2020-5-8 11:13:27
我的那个比例法7107比较奇怪，用塑料块1欧电阻，测量，感觉各种不准
然后用3个金属膜，一个碳膜电阻并联的1欧电阻，反而误差很小
而且我看别人都是3.4v-5v，测量数值都一样，我的就各种漂，很奇葩
我也不懂电路，无奈的表示目前估计搞不定，只能凑合用
2020-5-8 11:13:27 回复
lxd7343 数字梦想家 2020-5-9 06:26:03
这个制作复杂，使用也麻烦。现在年龄大了，好多当年很熟悉的东西想不起来啦
2020-5-9 06:26:03 回复
月台故事 数字大师 2020-5-9 07:19:35
借地赚钱
2020-5-9 07:19:35 回复
bmyili 数字小子 2021-4-21 11:56:54
不错的东西,学习了,我想请教技术问题,不知道怎么样能联系啊,我bmyili@163.com
2021-4-21 11:56:54 回复
qjf11 数字大师 2021-4-24 20:46:40
hc061218 发表于 2020-5-7 21:22
7106表头很简单，现成的原理和制作教程太多了，教学用表。 表头基准用了385，晶振用的100K晶振，恒流源基准 ...

求7106怎么改成100K hz晶振，具体该怎么接？此时测量速度是几次每秒？
2021-4-24 20:46:40 回复
