16A功率计量插座屏闪拆修

发表于：2020-5-13 10:34:13 5211
仪器仪表 - 其它仪表
主题类别: 维修
仪表类型: 表头相关
仪表品牌: 其它品牌
型号或关键字: 16A功率计量插座

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 巍巍兴安 于 2020-5-13 17:41 编辑

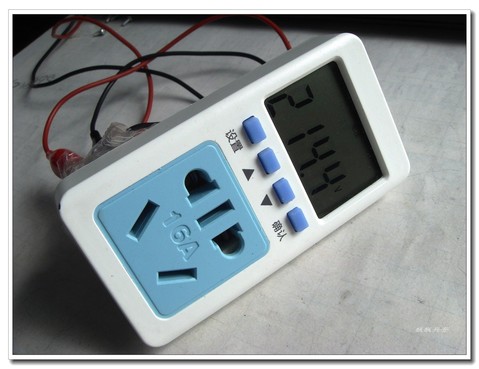

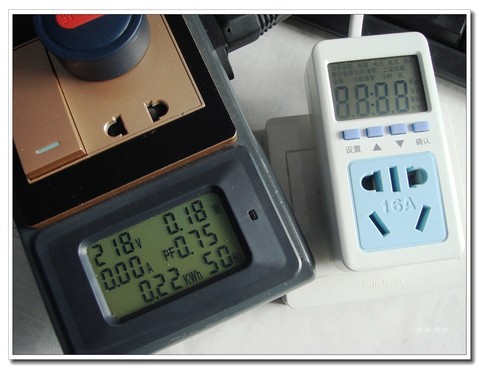

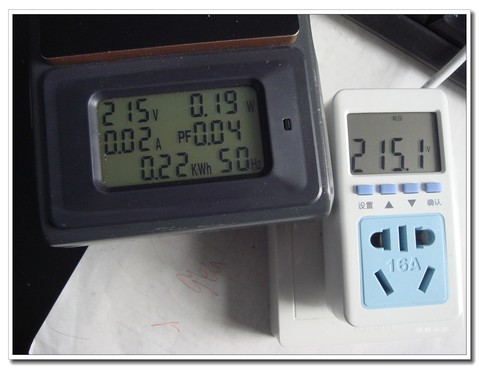

16A功率计量插座上电无显示，偶尔屏闪一下。功率计插座功耗为0.18W

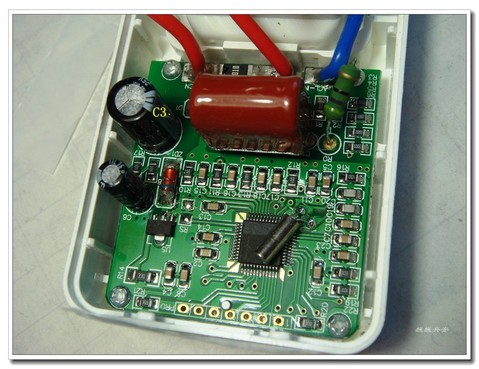

主板与10A功率计量插座主板基本一样，就是RS电阻空置了

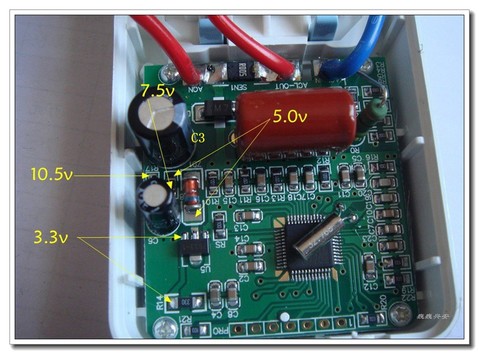

以前测过正常10A功率计量插座主板的供电电压记录

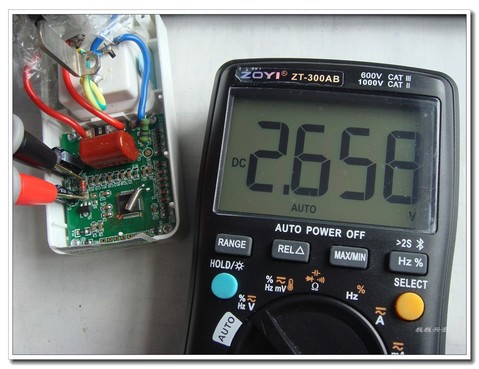

实测C6端电压仅2.6V左右

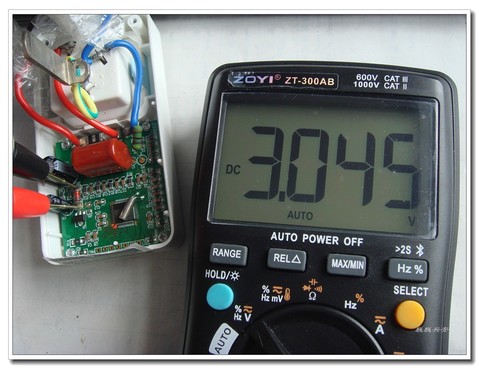

偶尔3.0V左右，供电不正常故障很明显

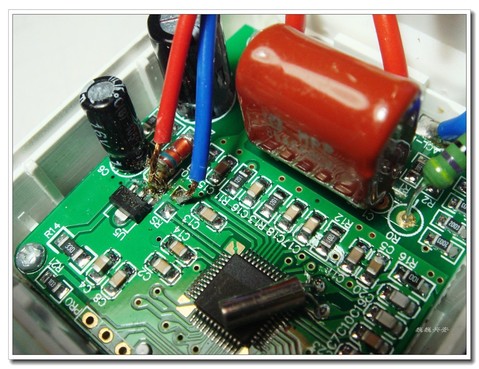

先焊线采用外部供电试试

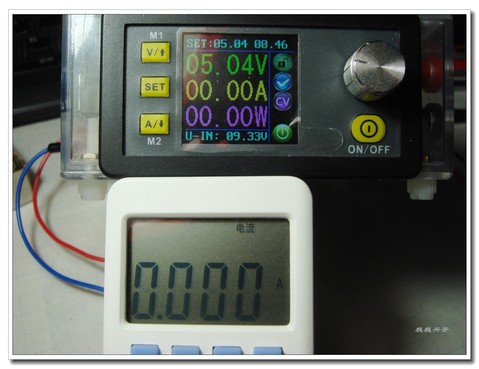

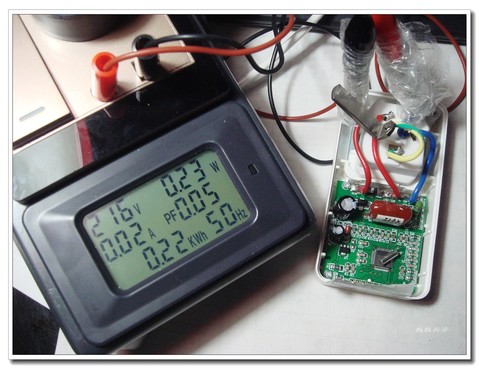

外加5V供电，屏显正常了。电流显示0A，功耗很小

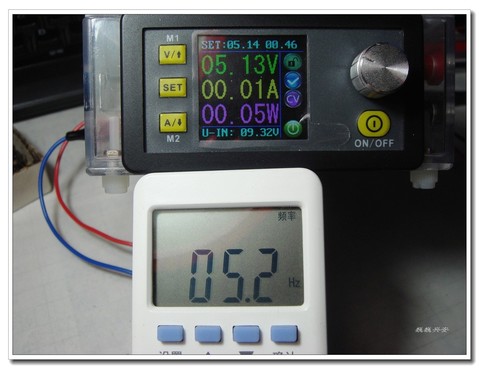

当调到5.13V供电时，电流显示0.01A，说明主板ZD1稳压管起控了


首先排查C3 C6电解电容（外部并联电容测试）无碍，重点怀疑RC降压供电之C1电容了

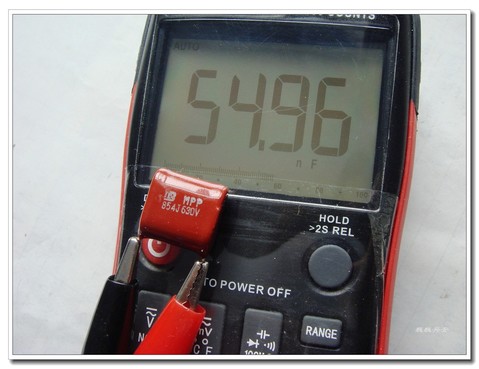

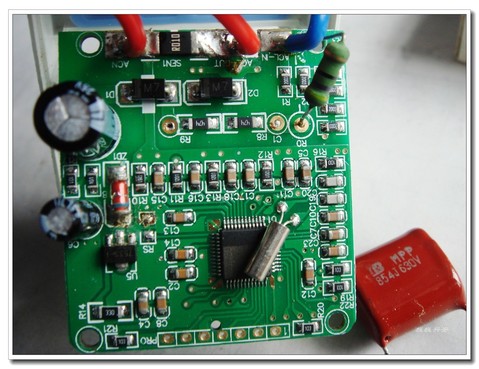

850nf的电容实测仅54.96nf，容量锐减！

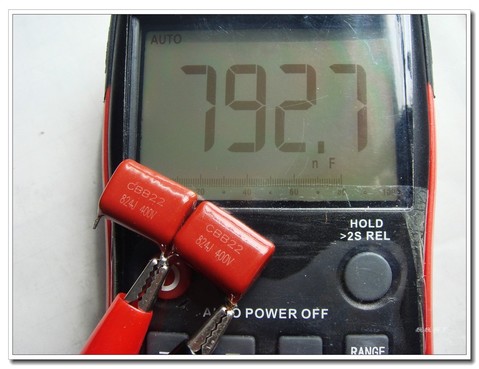

只找到拆机的820nf电容焊装了

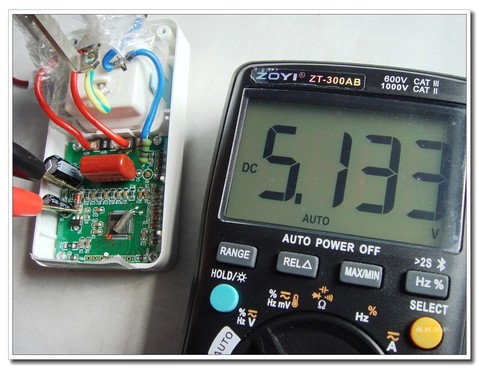

实测C6电解电容端电压升到5.133V

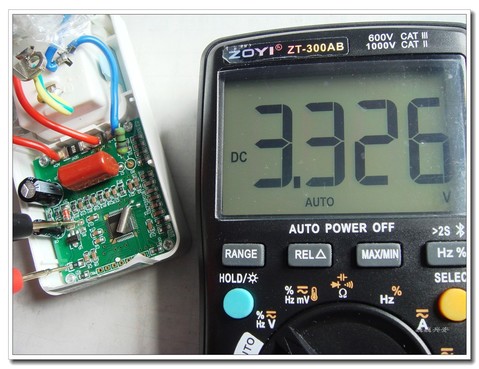

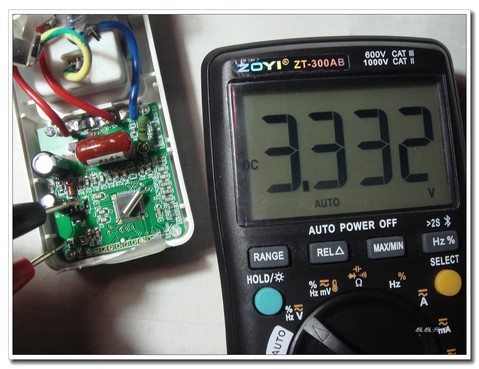

7533稳压芯片正常输出3.326V

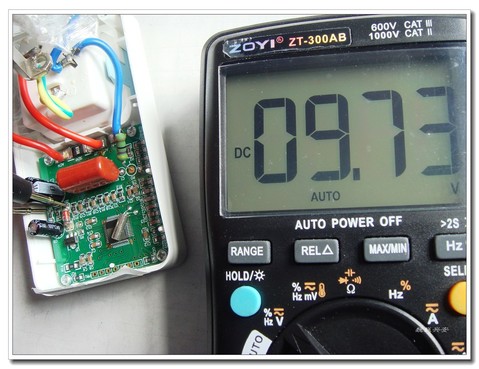

C3电解电容端电压为9.73V


功率计插座屏显正常

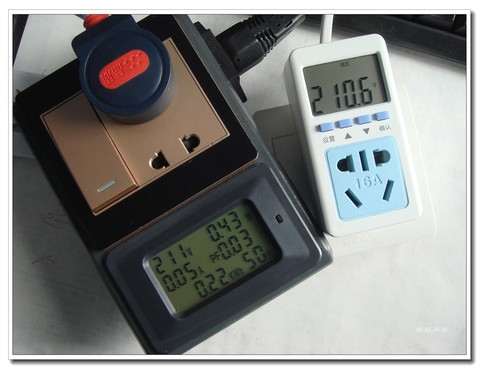

可见功率计插座功耗为0.43W
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

kyhwhb 楼主     数字大神 2020-5-13 10:35:54
本帖最后由 巍巍兴安 于 2020-5-13 11:00 编辑

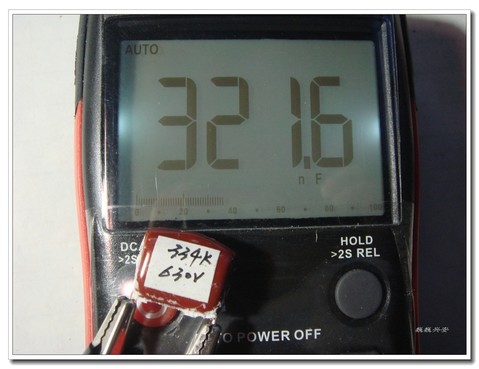

C1电容采用更小的321.6nf测试看看


7533稳压芯片输出正常

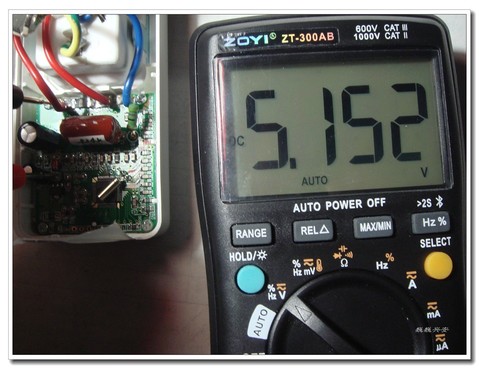

实测C6电解电容端电压5.152V

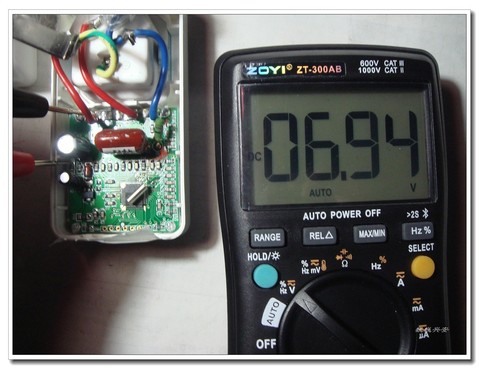

C3电解电容端电压为6.94V


功率计插座可以正常工作


可见功率计插座功耗降为0.2W左右了

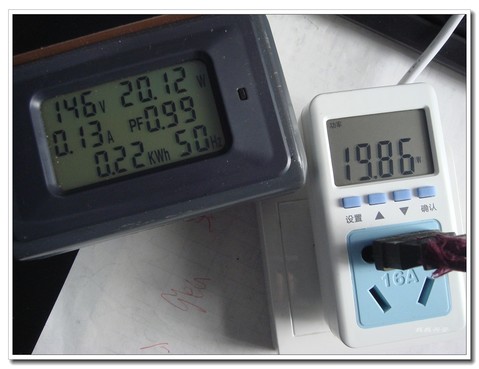

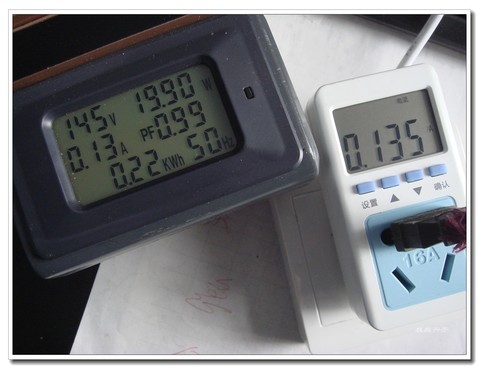

用146V市电带40W灯泡负载试试，两表测试功率20W左右基本无区别


两表电流0.13A左右

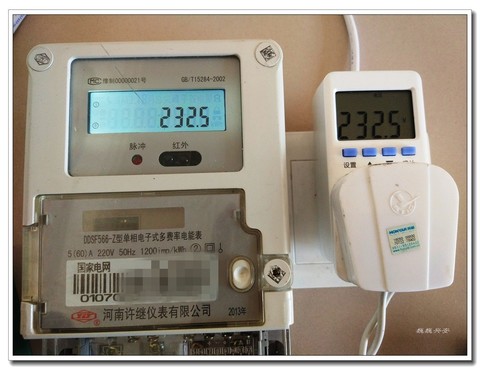

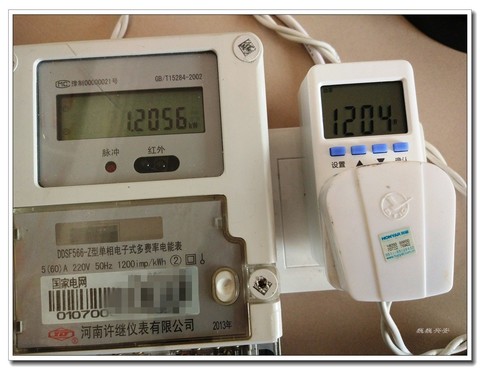

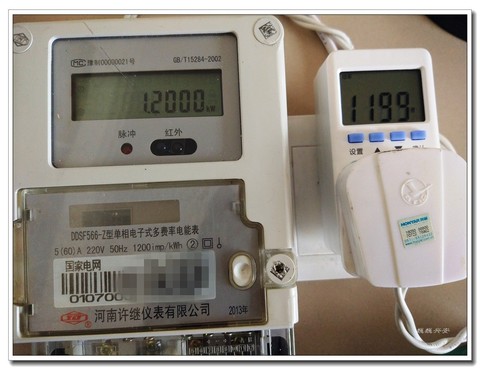

还是用供电局的电度表测试对比看吧





2020-5-13 10:35:54 回复

评分

参与人数 1仪表币 +20 收起 理由
散淡021 + 20 赞一个!

查看全部评分总评分 : 仪表币 +20

表述 数字精灵 2020-5-13 11:04:32
这种功率计很准确，我买了两个10A的，拆开想加一个背光灯，但是太紧凑了，放弃背光。
2020-5-13 11:04:32 回复
hc061218 数字王者 2020-5-13 11:24:35
好东西  至前买过好几个  都是功率因数不准  电压电流还可以
2020-5-13 11:24:35 回复
wyl 数字梦想家 2020-5-13 12:44:32
检修过程详细。谢谢分享。
2020-5-13 12:44:32 回复
wgh1027 数字大神 2020-5-13 13:02:18
谢谢分享
2020-5-13 13:02:18 回复
wgh1027 数字大神 2020-5-13 13:04:10
这个电容用630V的会耐用一点。
2020-5-13 13:04:10 回复
勇闯沙滩 数字大神 2020-5-13 13:16:13
维修的很具体到位，谢分享。
2020-5-13 13:16:13 回复
kyhwhb 楼主     数字大神 2020-5-13 14:55:20
wgh1027 发表于 2020-5-13 13:04
这个电容用630V的会耐用一点。

没有备件，都是东拼西凑拆机的哦
2020-5-13 14:55:20 回复
散淡021 数字大神 2020-5-13 15:52:09
谢谢分享！

楼主把家门口的电表拆下来了，我也要拆回家玩。要不心里不平衡。
2020-5-13 15:52:09 回复

评分

参与人数 1仪表币 +10 收起 理由
kyhwhb + 10 淡定，赞一个!^_^！

查看全部评分总评分 : 仪表币 +10

散淡021 数字大神 2020-5-13 16:03:55
这种电容质量要好，差的：如一些便宜小功率LED灯泡，直接炸掉。
2020-5-13 16:03:55 回复

评分

参与人数 1仪表币 +10 收起 理由
kyhwhb + 10 赞一个!

查看全部评分总评分 : 仪表币 +10

kyhwhb 楼主     数字大神 2020-5-13 16:10:15
散淡021 发表于 2020-5-13 16:03
这种电容质量要好，差的：如一些便宜小功率LED灯泡，直接炸掉。

我换的电容基本都是小功率LED灯板上拆机的
2020-5-13 16:10:15 回复
散淡021 数字大神 2020-5-13 16:11:02
一直看到楼主的X，包着保鲜膜，
难道楼主工作环境？
2020-5-13 16:11:02 回复
kyhwhb 楼主     数字大神 2020-5-13 16:23:34
散淡021 发表于 2020-5-13 16:11
一直看到楼主的X，包着保鲜膜，
难道楼主工作环境？

就是在新机时屏幕贴膜，然后按键面板顺手来个保鲜膜一直到现在。环境正常，窗明几净！
2020-5-13 16:23:34 回复
jsycwnw 数字大师 2020-5-13 16:28:37
谢谢分享维修科普帖！还有2个也是这毛病吗
2020-5-13 16:28:37 回复
kyhwhb 楼主     数字大神 2020-5-13 16:34:16
jsycwnw 发表于 2020-5-13 16:28
谢谢分享维修科普帖！还有2个也是这毛病吗

都是这个电容问题（看来是通病），其中一个可以正常显示----但电容也降到291nf了
2020-5-13 16:34:16 回复
散淡021 数字大神 2020-5-13 17:05:28
巍巍兴安 发表于 2020-5-13 16:10
我换的电容基本都是小功率LED灯板上拆机的

对

质量好的LED上这个也好
2020-5-13 17:05:28 回复
wgh1027 数字大神 2020-5-13 19:38:36
用两个电容串联也是不错的方法
2020-5-13 19:38:36 回复
atz123 数字王者 2020-5-13 20:06:34
谢谢楼主分享！受教了。
请问一下功率计插座上的那个表各参数准确吗？
2020-5-13 20:06:34 回复
aping365 数字大师 2020-5-13 20:08:47
薄膜电容容量在这么短时间内就缩减到如此地步，是否说明电容质量及其低劣？
2020-5-13 20:08:47 回复
