DT9205A+修好了，照例进行一下校准调试

发表于：2020-5-14 21:47:41 7623
万用表
主题类别: 校准_调试
仪表品牌: 其它品牌
显示方式: 三位半
型号或关键字: DT9205A+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
转盘过孔腐蚀造成的故障修复了，虽然表很垃圾，但鉴于有点强迫症，还是简单校准改进一下。

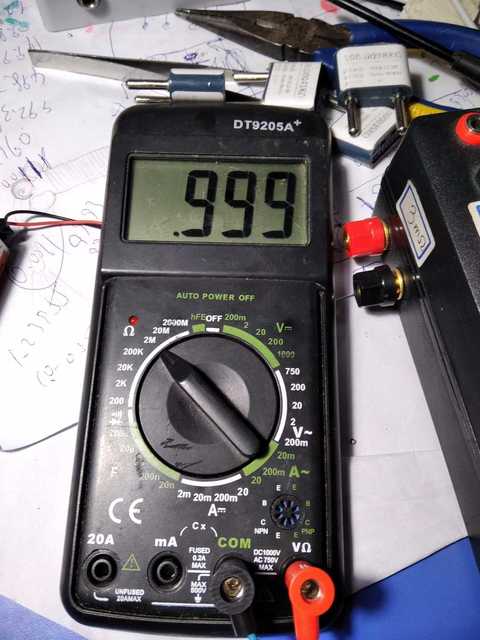

先试试自检比例读数998还不错，换上很多61E改造用的那个电容，再测比例读数，999，提高了一丝丝！

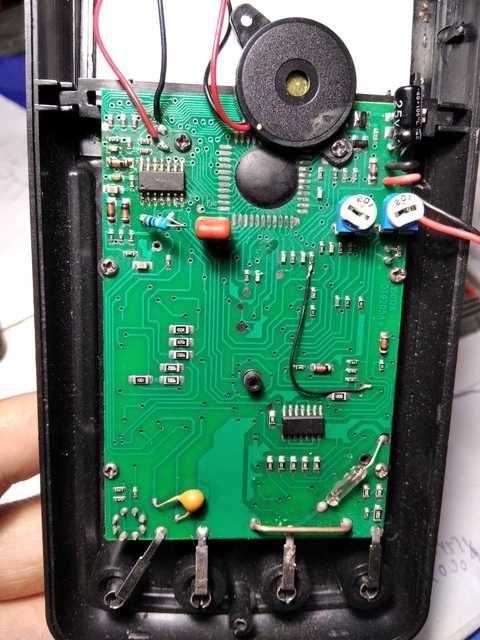

主板只有两个电位器，一个调基准的，一个调电容档。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

hc061218 楼主     数字王者 2020-5-14 21:51:41

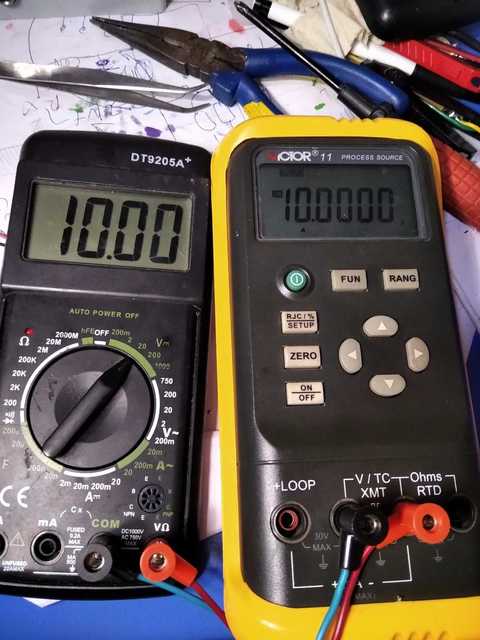

校准不好弄，这电位器太灵敏，稳定性也不好。表200mV档误差很大，不管他了，把10V校准最重要。
电容档用电桥标定的电容简单校准一下。
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 21:51:41 回复
hc061218 楼主     数字王者 2020-5-14 21:54:55

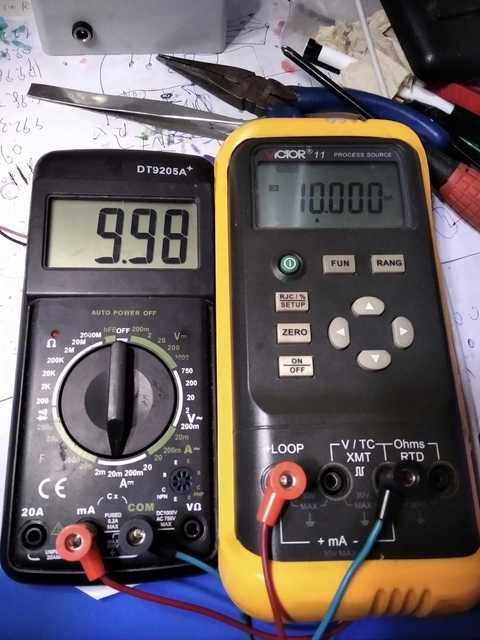

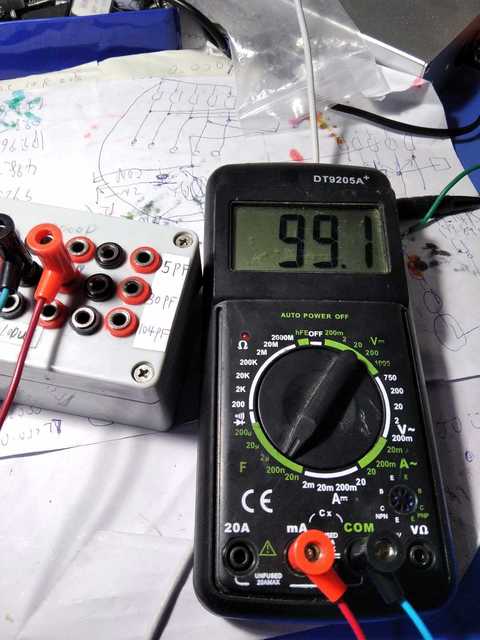

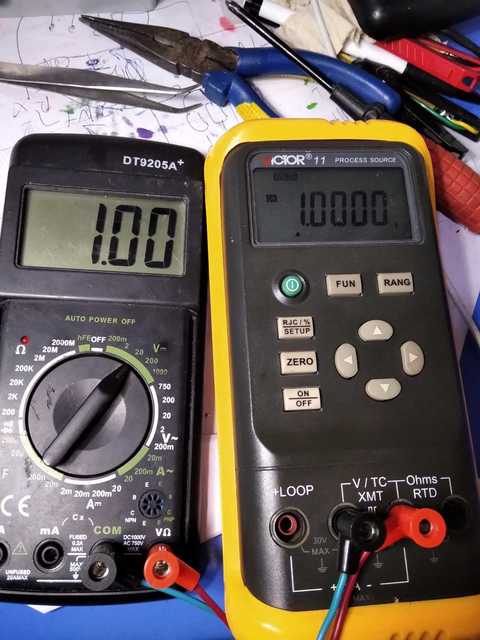

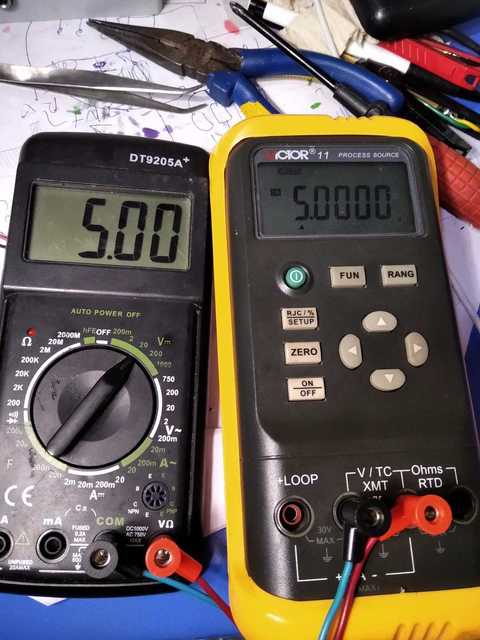

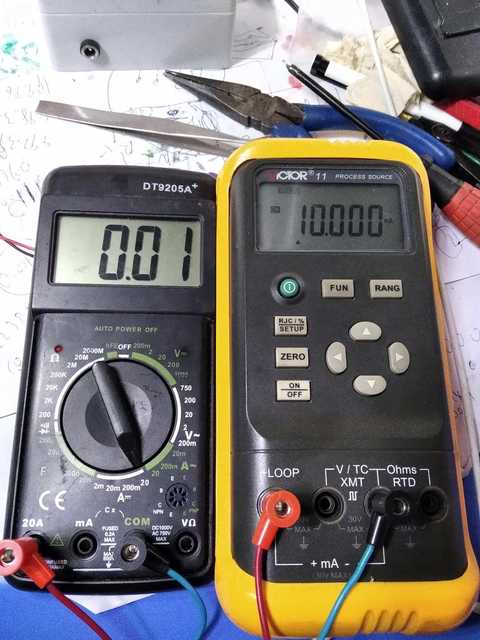

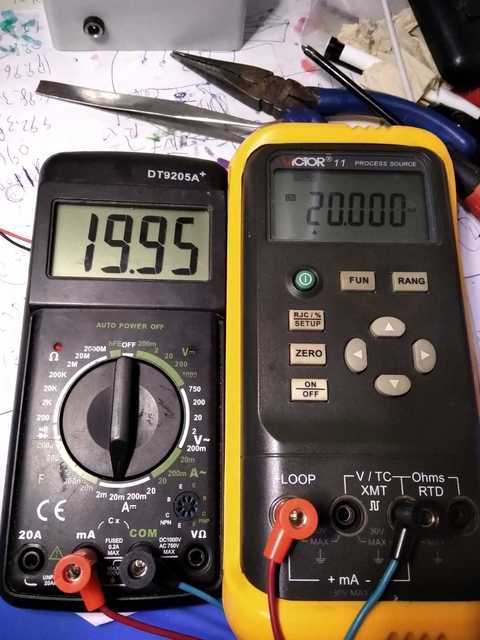

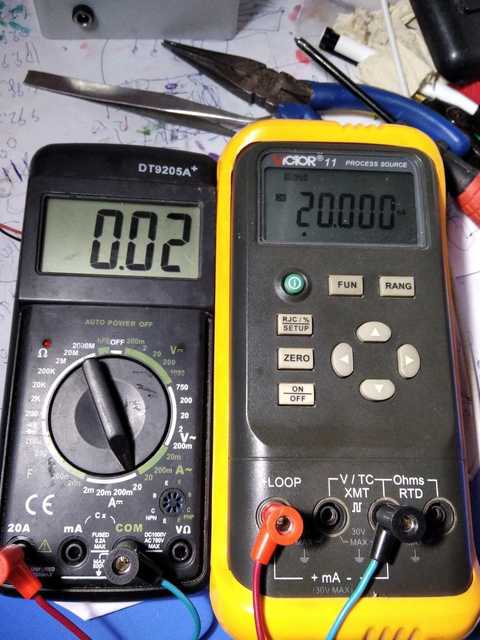

先看看电压档和电流档精度。
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 21:54:55 回复
hc061218 楼主     数字王者 2020-5-14 21:56:27

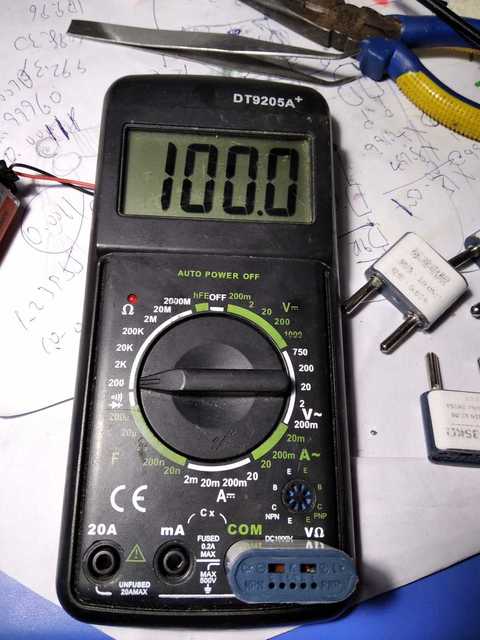

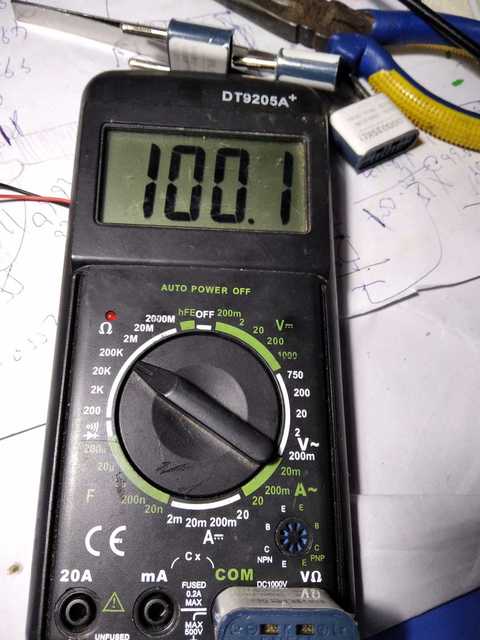

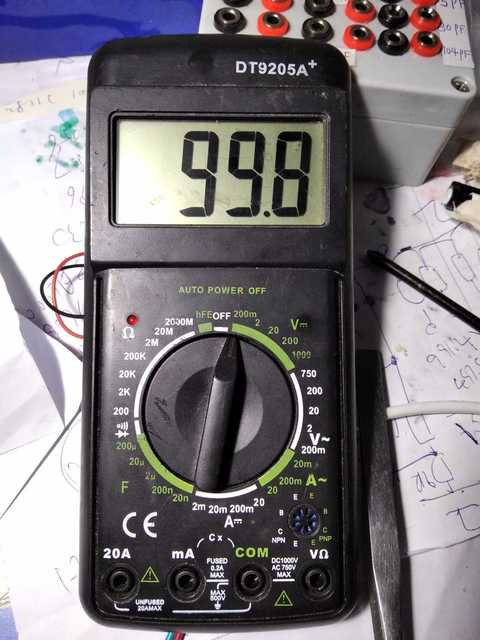

电阻档100R-100K
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 21:56:27 回复
hc061218 楼主     数字王者 2020-5-14 21:59:46

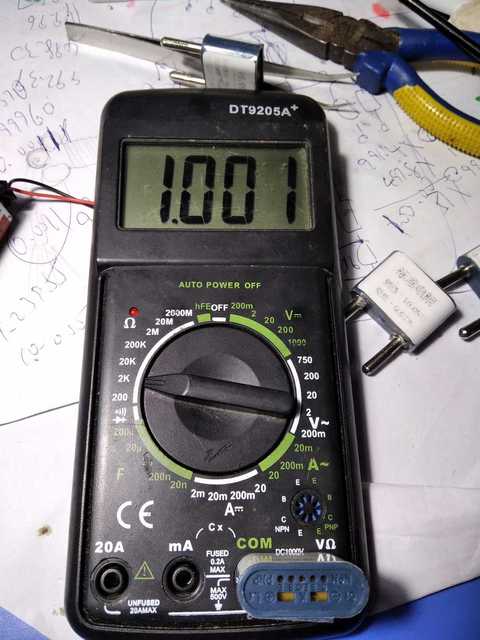

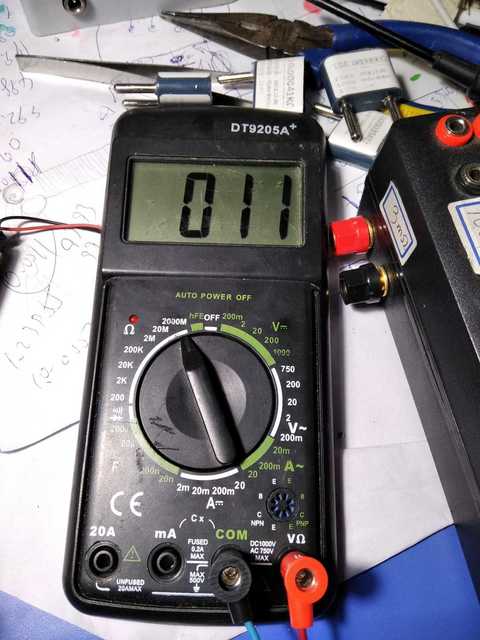

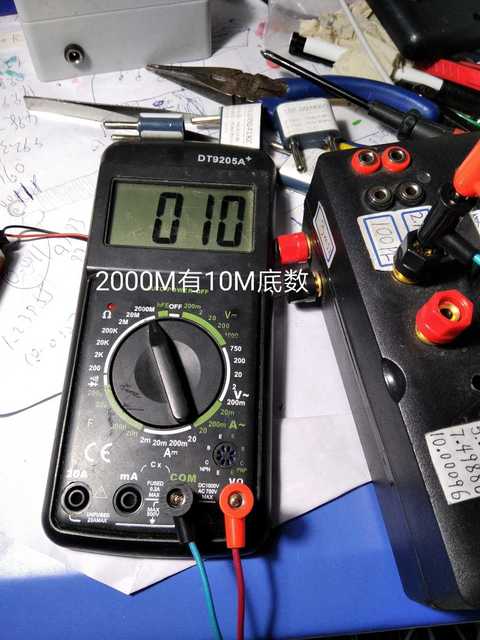

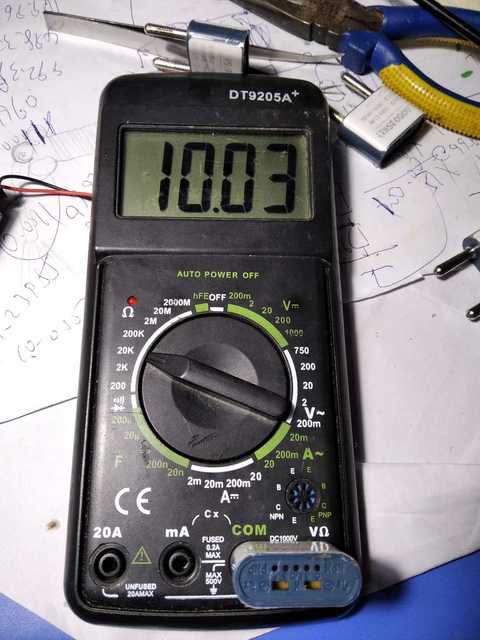

试试1.003M电阻，注意2000M量程有10M的底数。
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 21:59:46 回复
hc061218 楼主     数字王者 2020-5-14 22:02:52

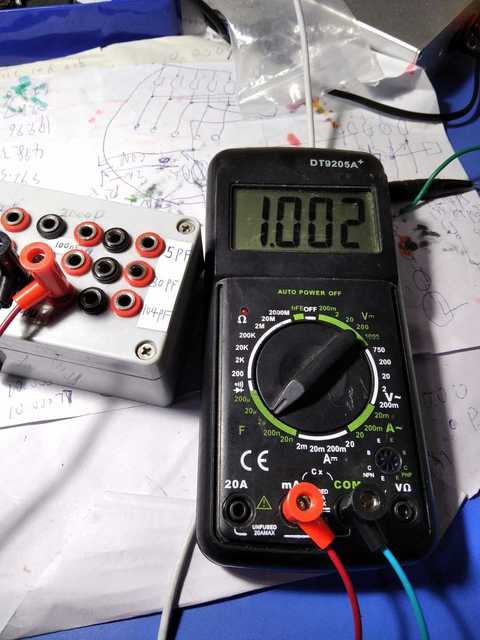

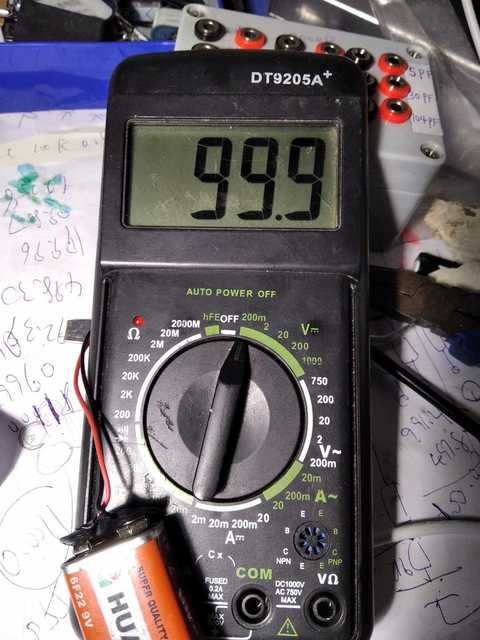

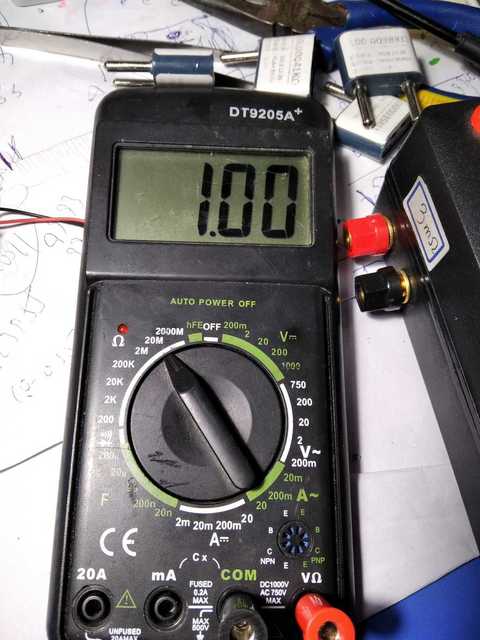

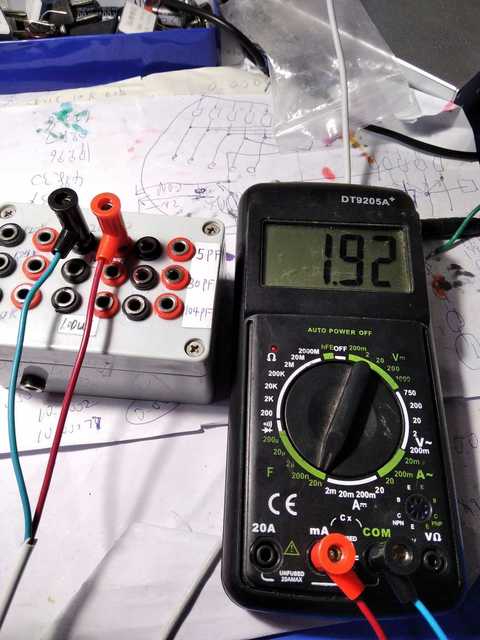

电容档用1uf校准的，测试的是1uf  100nf  2nf  电容
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 22:02:52 回复
hc061218 楼主     数字王者 2020-5-14 22:05:18

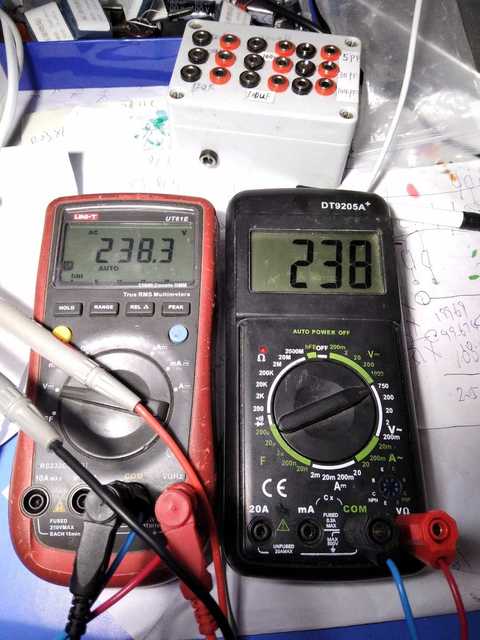

测测220V市电，和61E对比一下
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 22:05:18 回复
hc061218 楼主     数字王者 2020-5-14 22:19:32

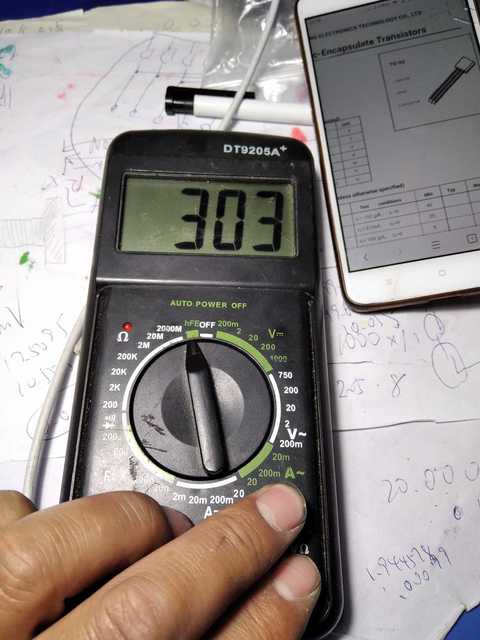

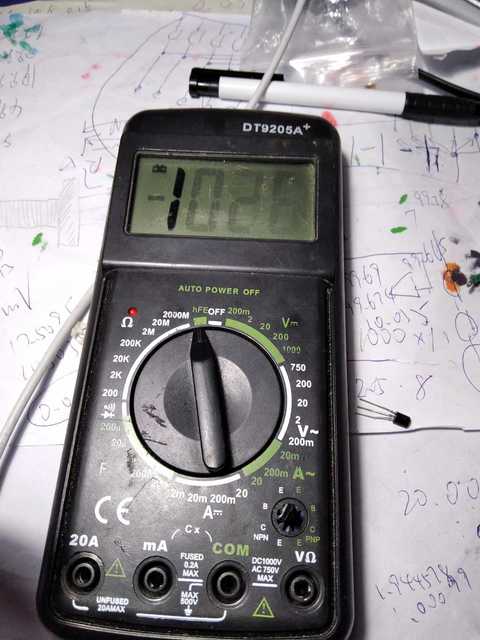

测一下三极管档，C945直接过量程了，手册里写着好像是600，  S8050测量结果300多，手册里是85-400 。插座很松接触不良，用手按着测。这个功能现在的表基本取消了！只有少部分新机型保留此功能
以下程序自动插入未在内容中添加的图片或附件
2020-5-14 22:19:32 回复
hc061218 楼主     数字王者 2020-5-14 22:24:10
hc061218 发表于 2020-5-14 21:51
校准不好弄，这电位器太灵敏，稳定性也不好。表200mV档误差很大，不管他了，把10V校准最重要。
电容档用电 ...

忘了说明，这个是自检比例读数 不是毫伏档测量
2020-5-14 22:24:10 回复
kyhwhb 数字大神 2020-5-15 03:49:23
过孔是如何修整的呢
2020-5-15 03:49:23 回复
hc061218 楼主     数字王者 2020-5-15 06:00:35
巍巍兴安 发表于 2020-5-15 03:49
过孔是如何修整的呢

尝试用焊锡补，不成功，好在背面可以飞线
2020-5-15 06:00:35 回复
勇闯沙滩 数字大神 2020-5-15 07:06:41
维修的好，可以当炮灰表了。
2020-5-15 07:06:41 回复
月台故事 数字大师 2020-5-15 07:29:07
厉害厉害 加精
2020-5-15 07:29:07 回复
ynkmzyl 数字大师 2020-5-15 07:37:27
校表要从mV档开始,万物基于mV档
2020-5-15 07:37:27 回复
fslichong 数字王者 2020-5-15 07:38:21
那就是一个普通电阻，把它换了就好校准了嘛
2020-5-15 07:38:21 回复
hc061218 楼主     数字王者 2020-5-15 08:42:49
ynkmzyl 发表于 2020-5-15 07:37
校表要从mV档开始,万物基于mV档

破表，没法校准，毫伏档准了，其它档位一塌糊涂！  而且，校准后很不稳定，瞬间就变几个字，今天早晨一测，昨晚校准的全变了！ 哈哈  这可是三位半啊  差到家了
2020-5-15 08:42:49 回复
wgsd 数字大神 2020-5-15 09:31:52
换多圈可调会好些。
2020-5-15 09:31:52 回复
wangpingst 数字奇才 2020-5-15 14:40:18
9205，其实很不错的，个别通断蜂咛声音小点，测试其实很准！
2020-5-15 14:40:18 回复
bosch 数字探长 2020-5-16 21:15:35
以前见到的表子的牛粪歪7扭8，这块表子的牛粪相当的整齐啊!
2020-5-16 21:15:35 回复
hc061218 楼主     数字王者 2020-5-16 21:46:48
这表还是有故障  电压档测量不稳  板子有问题 ，电压测量校准后，也会突然有几十个字的变化，对着主板吹口气读书就飞了！电阻档测量比较稳定，没有大的变化，估计是基准电压部分受潮？ 我不想修了，感觉没必要了。
2020-5-16 21:46:48 回复
